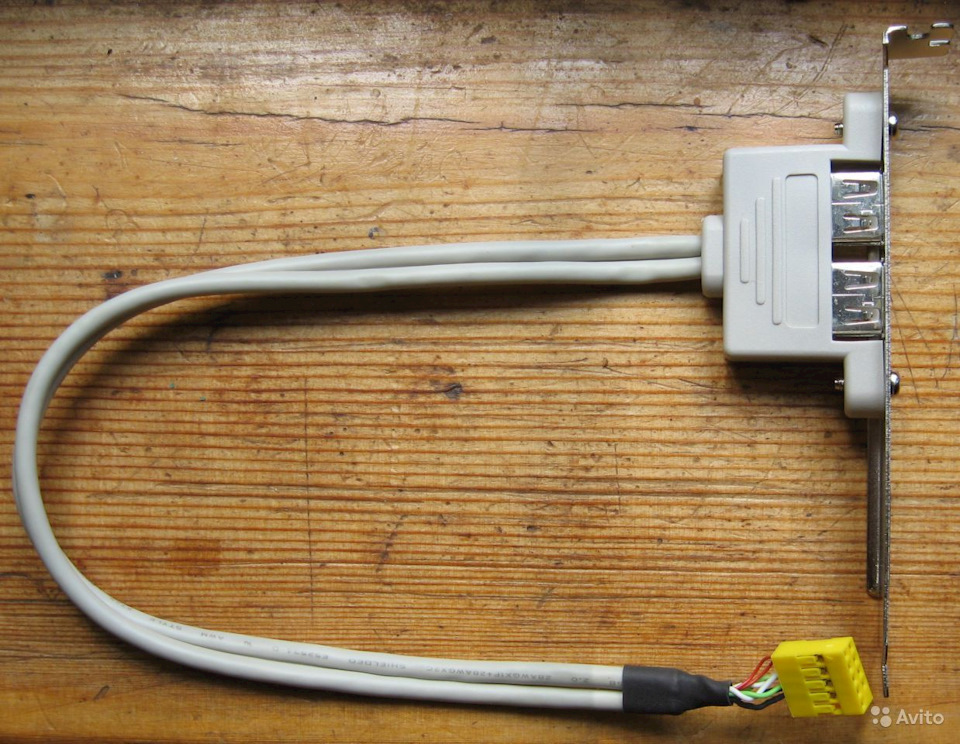

Завжди мені не вистачало зарядки для телефону в машині. Коли черговий раз ремонтував коробку, збіглося 3 основних фактори:Знята центральна консоль, попалася під руку планка додаткових USB від комп'ютера
Ну я й вирішив зробити. Прогугливши трохи питання зарядок, дізнався трохи нового, але важливого для цієї справи.Виявляється забезпечити стабільну напругу, достатній струм, мало. 0.5А, чого дуже мало для моїх пристроїв.
З того ж гугла дізнався що для заряду струмом в 1А необхідно опорна напруга на 2-му висновку - 2.7В, на 3-му - 2, 0В, для заряду струмом в 2А напруга на 2-му - 2, 0В, на 3-му - 2, 7.

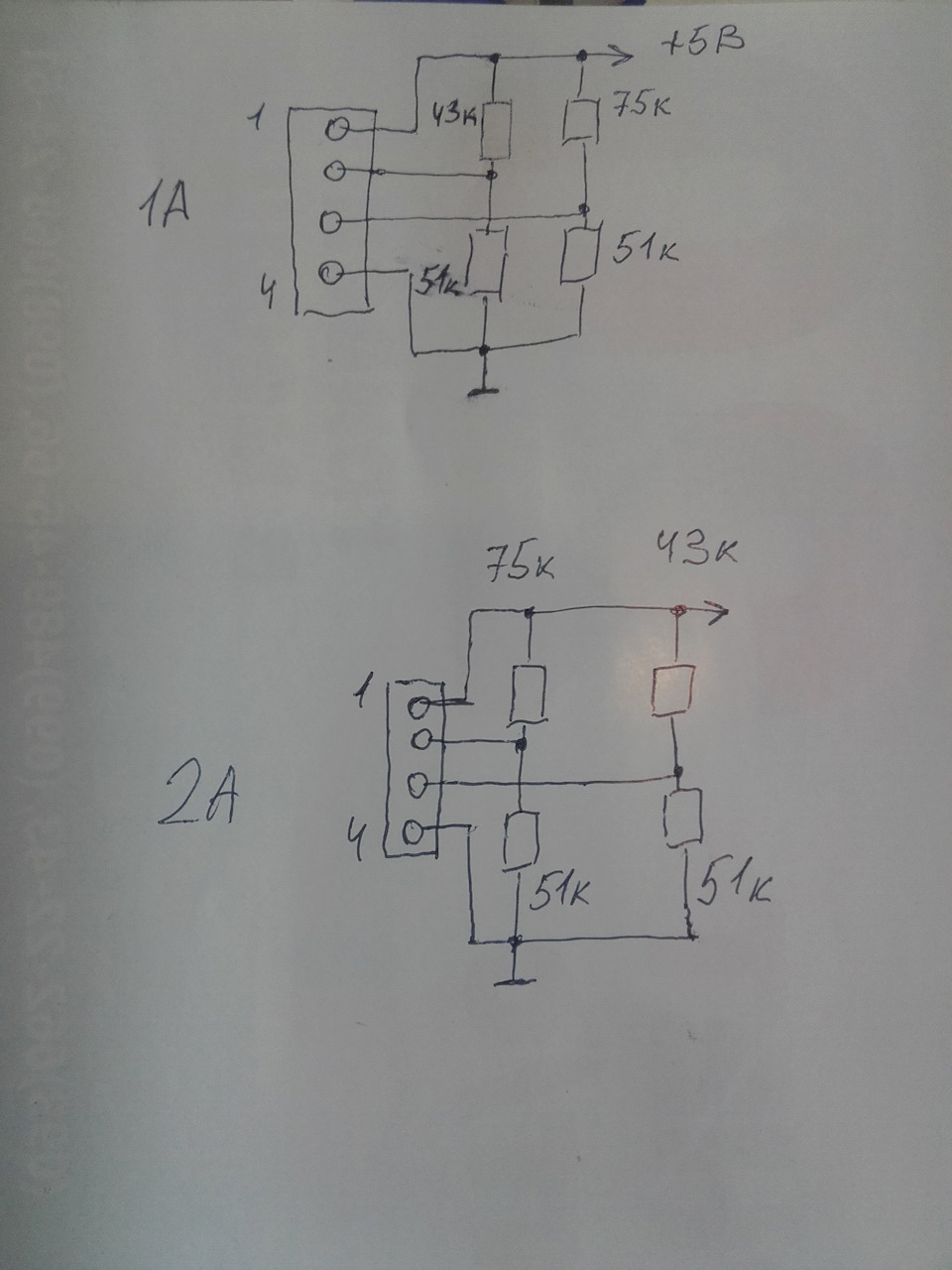

Тр. Опір входу у пристроїв я не знав, то знову ж таки загуглив) Знайшов ось такі номінали резисторів:Забігаючи на перед скажу що напруги збіглися.

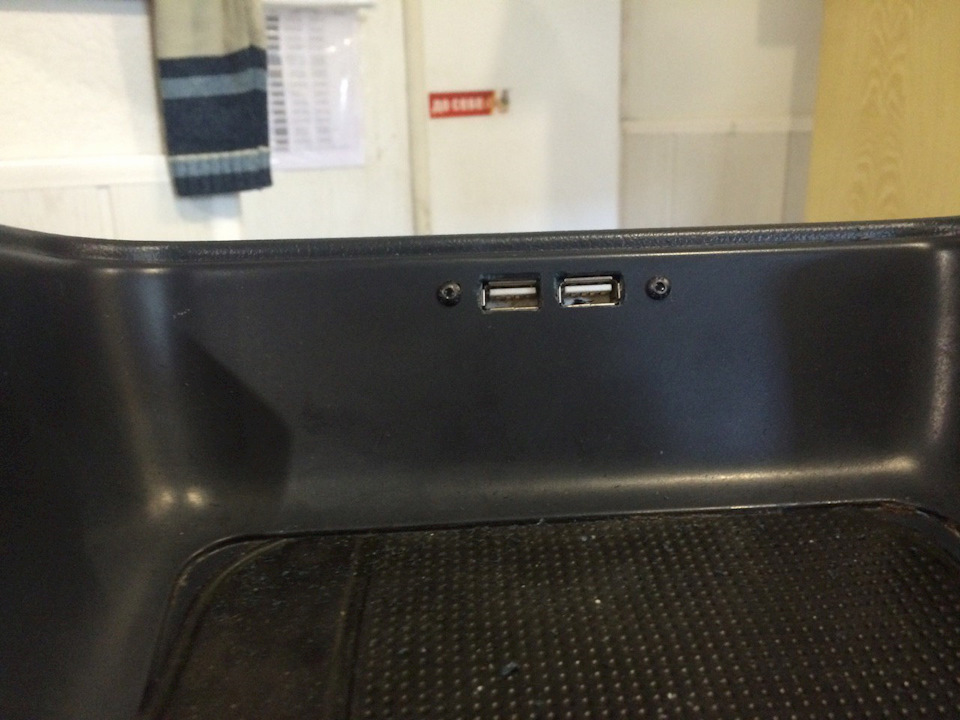

З теорією розібралися, тепер практика. Взяв центральну консоль і за допомогою дремеля випиляв віконця під роз'єми.
Ось так ось стало
Далі мені здалося що без підсвічування буде сумно і я взяв шматок діодної стрічки на 5050 діодів. Додав послідовно резистор на 300 Ом (резистор для того, щоб знизити струм, бо стрічка розрахована на 12в.), приклеїв стрічку тупо на роз'єм супер клеєм, на жаль не до фото було, захопився ((

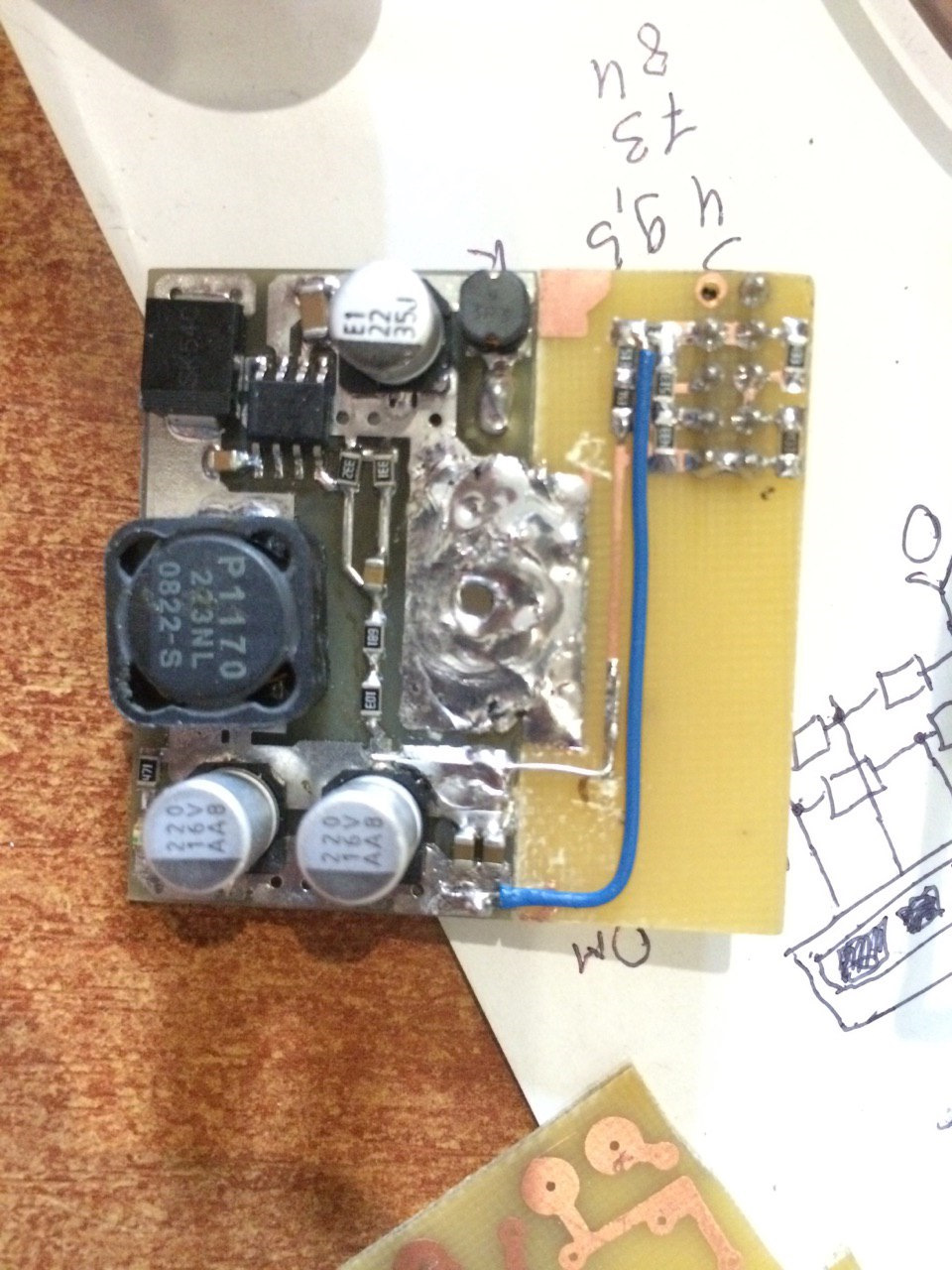

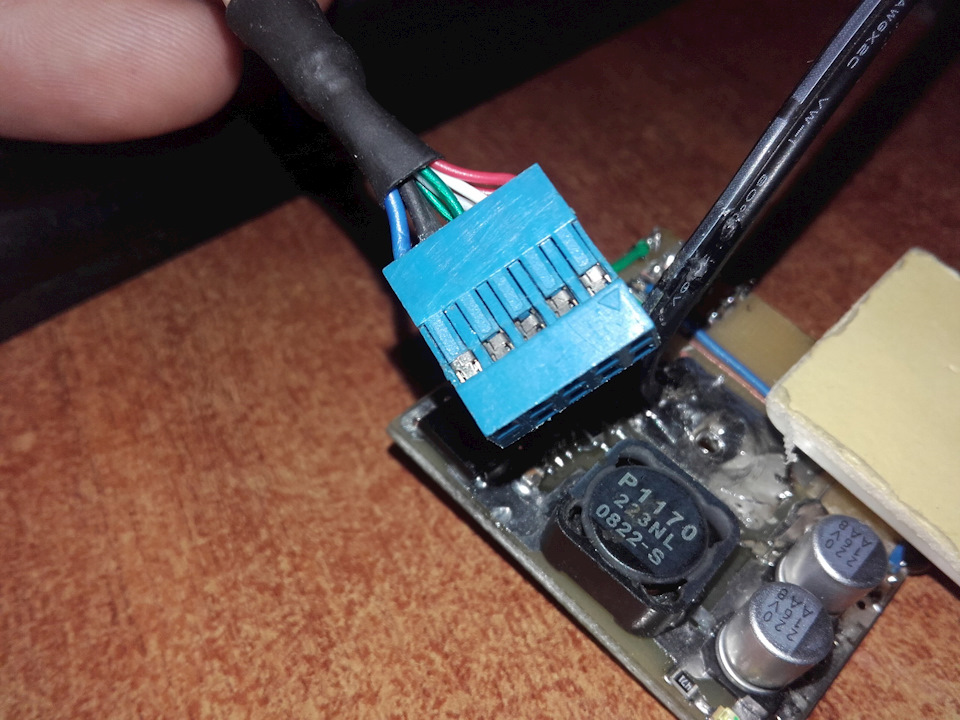

для підсвічування додав окремий пін у роз'єм під руку попався трохи інший перетворювач, попався він безкоштовно, тому його і взяв на озброєння)За допомогою ЛУТ, Sprint layout, зробив невелику хустку і поєднав її з готовим перетворювачем.Резистори використовував 0.125W SMD.Роз'єм випаяв зі старої мат. Плати компа.
Приклеєно, на місці. Підключив на те ж живлення що і конвертер, на роз'єм годинника, тобто зарядка працює в положенні ключа "аСС", що мене влаштовує, підсвічування з нею.
Ну загалом зарядка працює, тішить. Тік не перевіряв, але за моїми відчуттями відповідає.
