Питання з вакуумного приводу відкривання кришки багажника

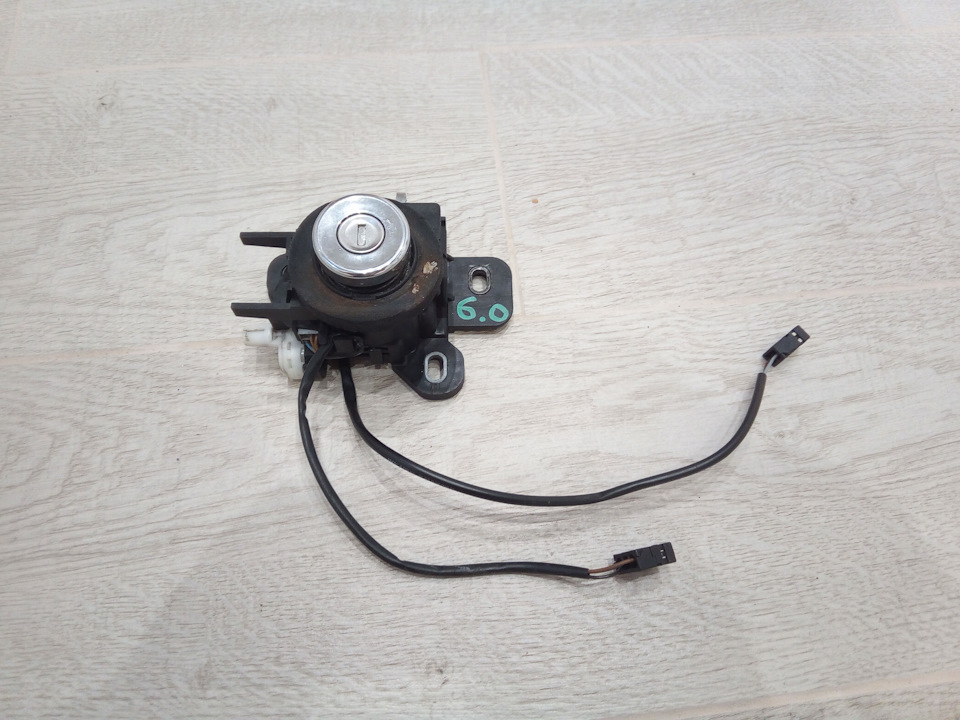

У салоні на центральній консолі у мене є кнопка відкриваннябагажника. Я думаю, що сама кнопка зламана, бо при натисканні вонау вихідне положення не повертається.Так ось.Як зрозумів, до замкубагажника має бути підключено два вакуумні приводи:один на закриттявід ЦЗ, а другий на відкриття самої кришки (повторювач кнопки підзаднім номером) Є у кого фото замка, щоб дізнатися де який привід.він, у свою чергу, вже подає вакуум на актуатор у замку. Власне, хто розбирався?






Коментарі18
Класну тему підняли цікаво, а цю функцію можна поставити
думаю так
А який провід має бути на компресорі ЦЗ
Нижче на фото, верхній
Один лише
не видно особливо. За схемою я ще не дивився
...переконайся по проводах ;-)
А що це за блок і де знаходиться?
Ага. Це роз'єм компресора PSE, так?
Вірно. Це фото на підтвердження моїх слів… а напруга на самому клапані слід поміряти…
Зрозумів. дякую!
Аааа. Ну зрозуміло. Електромагнітний клапан, який активується кнопкою на бороді)
Штатне місце. Кнопкою безпосередньо клапан НЕ активується. Кнопка дає сигнал компресору, а ось уже компресор дає команду клапану
Зрозумів зрозумів. Дякую! Буду за схемою продзвонювати і визначати по електричній частині проблема або по вакуумній.
“Сам ЦЗ працює на відкриття? сидячи всередині закрити замки (або кнопкою на панелі, а досить кнопку водія механічно натиснути) і потім натиснути на кнопку багажника.1. Піднялися, багажник не відкрився. Отже, команда з кнопки до компресора пройшла. і ...
Дякую! Якось нелогічно… при закритих замках відчиняємо з кнопки в салоні багажник — відчиняються всі двері…
Ну не знаю, логічно
ЦЗ працює
