Зняв сьогодні весь пластик під кермом, витягнув блок запобіжників іцекбс. Все оглянув з ліхтариком, де ці французи масу встромили? штатного місця.

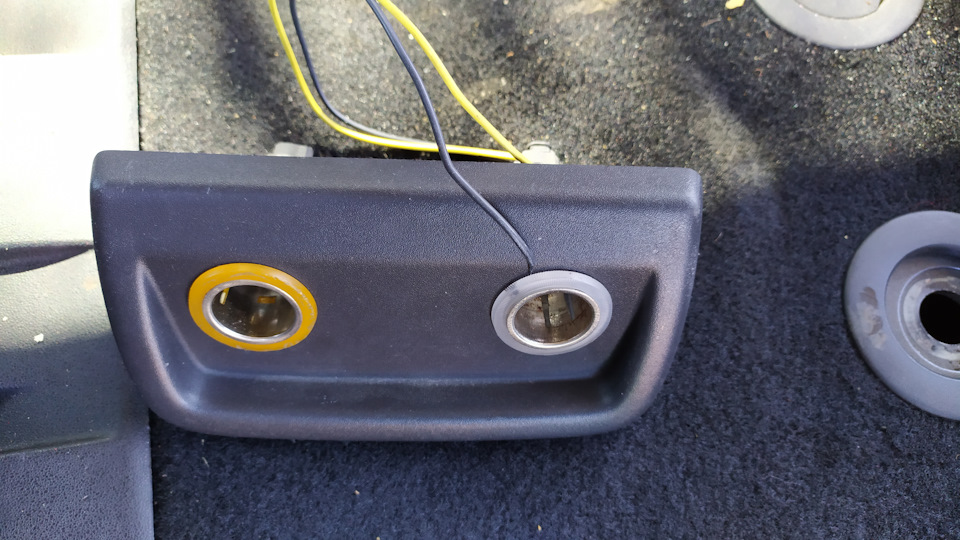

Не пройшло бажання встановити панельку з розетками під середнімсидінням і мене. Виявляється продавець укомплектував панельку нештатними розетками, а такими ж як під магнітолою, з підсвічуваннямі т.П. Дроту Витягнув ліву скриньку, відклацнув його рамку івідсунув злегка ковролін, щоб побачити посадкове місце для цієїпанельки.

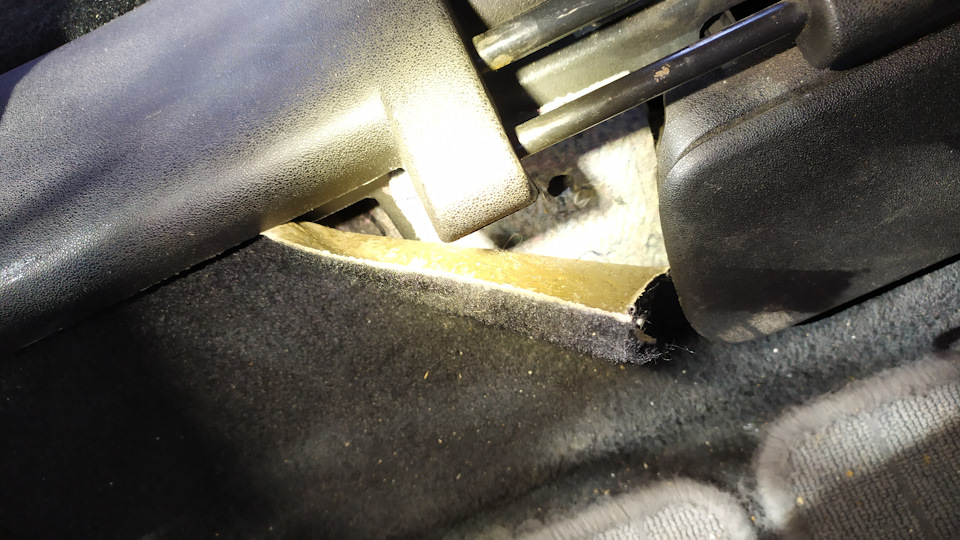

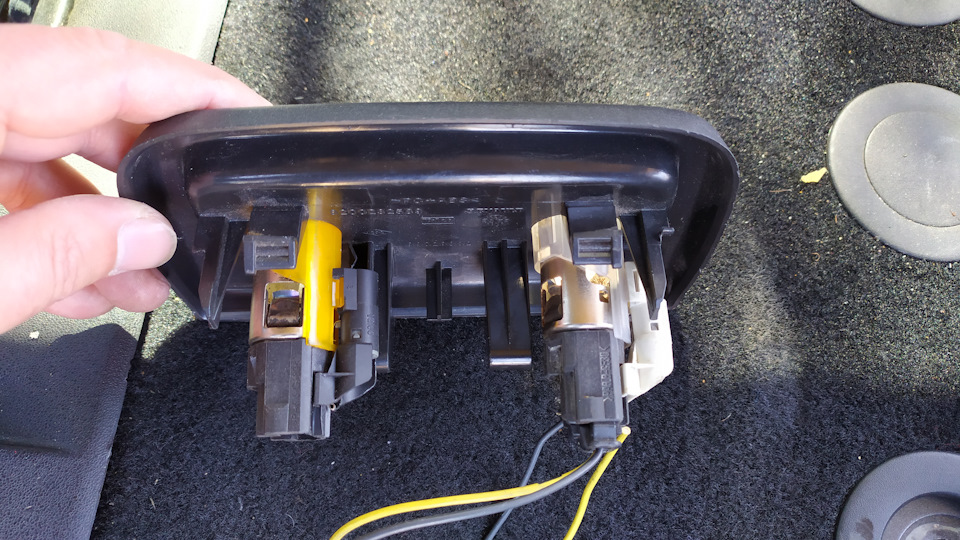

Ліхтарик у руки та бінго, в отворі бачу шлейф із двома проводами, прорізав ковролін канцелярським ножем під розмір, тепер залишилосядочекатися usb. Тільки як зняти поточні розетки, засувки там підсклом, не витягується… І трохи про цекбс, раптом кому цікаво буде.Цекбс версії N2, без вільних рук (що найцікавіше проводка підтретій роз'єм присутня, читав що у багатьох роз'єму в проводцінемає. На цьому блоці не можна реалізувати відкриття у два етапи (через pyren), тому що на платі реле цз всього одне (на водійськідвері), другого немає.Сигнал на пасажирські двері приходить черезперемички на платі.Так ось, лайфхак для тих, кому треба керувати цзі хто не хоче вішати зайві реле під кермом і різати проводкуцентрального замку:можна впаяти в точку управління реле в самомуЦекбс Управління цз буде слаботочкою і по мінусу Дана порада такожпідійде і на мегани.Точки впайки тонких проводів на фото нижче, далі їх можна закріпити їх термоклеєм і, акуратно вивівши череззроблений отвір назовні, приєднати куди треба. Це відкриття, замикання другого це закриття.

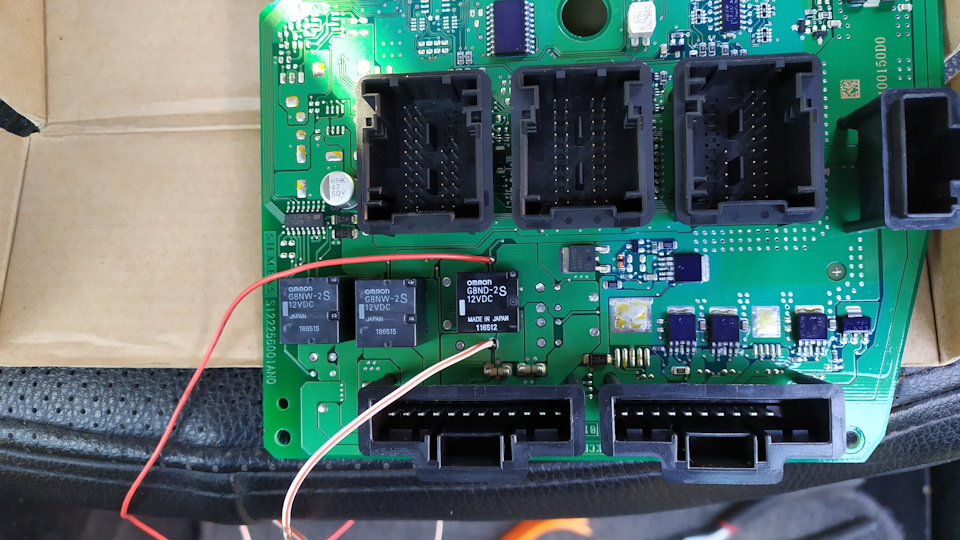

точки впаювання проводів, це реле керування водійськими дверима талючком бензобака.На пасажирів стоять перемички нижче реле.

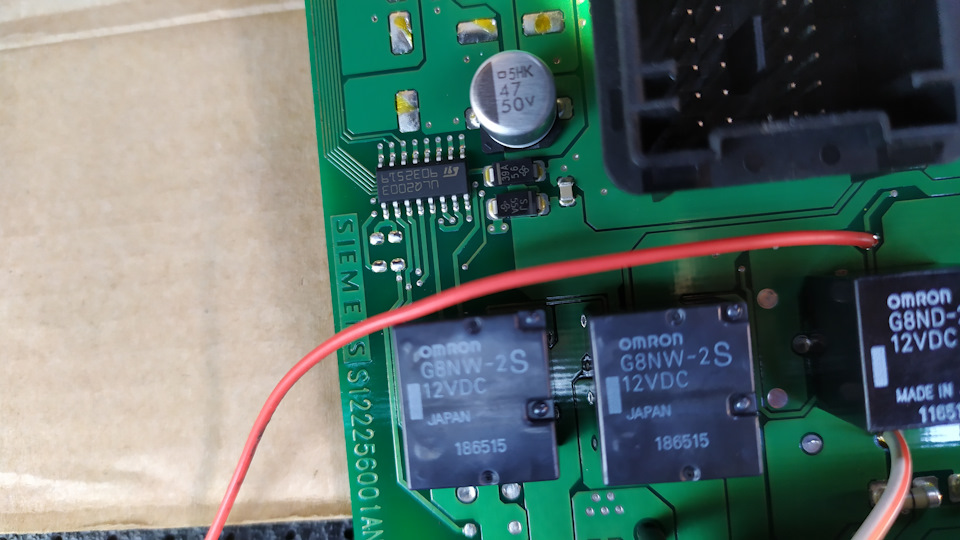

А ось спеціалізована багатоніжна мікросхема для керування всімареле на платі. UL2003
На даний момент з незрозумілих це куди франзуци засунули штатнумасу






Коментарі9
А сусідні релюхи за що відповідають?
Точно не пам'ятаю вже. Можливо замок кермового дзвоника і задній двірник, їх управління, треба згадувати
Загалом землю штатну я так і не знайшов, у зоні видимості очей потрапила тільки земля праворуч від магнітли. Посадкових місць під сторонній болт з гайкою теж практично немає. Біля труби біля повітроводу лівого (там де часто на меганах землю роблять) ...
Було б непогано ще сигу навчити автозакриття вікон робити. А то рідний брелок вміє а сига немає. А з приходом літа воно досить актуальне, проїхався, вийшов, поспішно забув вікно закрити а потім сидиш на стремі.
Я знаю як, але мені не актуально. Лише треба задіяти один канал і одне реле
А можна докладніше?
Розпинування модулів 1 вікно вниз 2 вікно вгору 3 земля 4+12В, 5 не використовується, 6 сигнал з цекбс. Управління здійснюється подачею мінуса, а не + з робочим модулем - земля на пін 1 вікно вниз поки натиснута кнопка, земля на пін 2 вікно вгору пок...
Пін 6 якщо я правильно зрозумів пов'язаний з цекбс через роз'єм PE2, чорний роз'єм, коричнева колодка, контакт 7. Обов'язково при подачі будь-яких сигналів через реле відключати провід від цекбс.Особисто я не перевіряв, інфа з інтернету, але по ідеї ...
Зашибительно!І пост нормальний і коментарі не менш цікаві))
