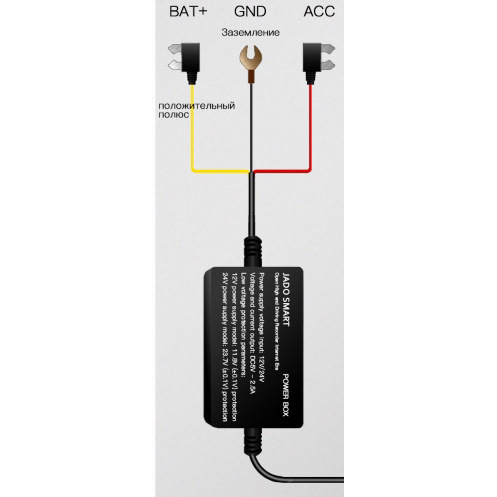

Бо у мене встановлено дзеркало-реєстратор із двома камерами, вирішив заморочитися. Дане дзеркало можна замість прикурювачапідключати через додатковий блок зарядки, при цьому додаютьсяможливості:
1) при вимкненні запалення рег може з вимкненим екраномпродовжувати писати камери протягом 12 або 24 годин, але не 25кадрів в секунду, а 1 (або 2 або 3) кадрів за секунду, заощаджуючимісце на флешці
2) або залишатися вимкненим, але реагувати на удари і включатизапис на хвилину, захищаючи його від перезапису.
<

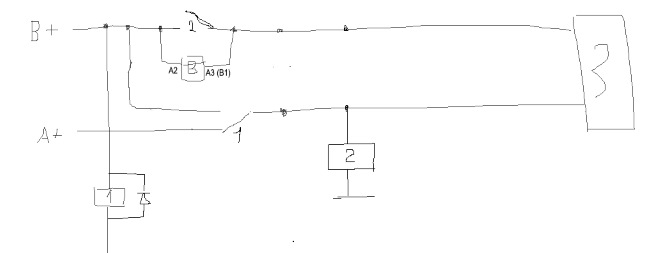

Мінус першого режиму споживання близько 250-300мА, правда єстеження за напругою акумулятора і нижче 11, 8в запис зупиниться.включення (правда пару разів на тиждень я бачу записи із захистом, за яких умов дзеркало їх робить незрозуміло, записи збережені врусі). У результаті вирішив перекрутитися і заморочитьсядоопрацюванням даного блоку зарядки (який підключається на плюсакуму та на acc провід). Точніше не його доопрацюванням, а зміниспособу подачі харчування на нього. Можливо це рішення буде комуцікаво, тому що також можна включати і реєстратори. Тож опублікуюйого тут. Схема від руки:Тут "з" це дзеркало, через рідний блокзарядки. "B+" це + від акуму через запобіжник 10А, "а+" це АСС, реле "1" та "2" і відповідно їх контакти та вимикач "B"
> Як працює:
У разі якщо вимикач "в" вимкнений, дзеркало знеструмлено. Заводимоавто, через А+ подається запалення та замикається реле 2, подаючичерез свої контакти на дзеркало напруга живлення по лінії В+.Дзеркало вмикається, починається запис. Заглушили авто, запаленняна А+ зникло, реле 2 знеструмило дзеркало. При вимкненомузапалюванні дзеркало нічого не споживає. Режим зручний колизалишаємо авто на парковці і т.П. При цьому дзеркало на заглушенійавто нічого не споживає, але:реле 1 йде на сигналізацію (абоокремий датчик удару) з таймером), яка налаштована так, щоб приспрацюванні тривоги або датчика удару включала його на однухвилину. У результаті при будь-якій спрацюванні сигналізаціївключається реле 1 і подає живлення на дзеркало протягом однієїхвилини для запису того, що відбувається. Ми до супермаркету, увімкнули вимикач "в", вимкнули запалення та пішли. Дзеркаловимкнуло екран, Проте камери продовжують писати 1 кадр на секунду (для економії місця на карті пам'яті) до 12 годин або доти, колиакум сяде до 11, 8в. При цьому йде споживання від акуму близько250-300мА, працює як g-sensor дзеркала, так і датчик ударусигналізації. У разі спрацювання першого запис буде захищений відперезапису, у разі спрацювання другого дзеркало повністюпрокинеться (з включенням екрана), перейде на запис 25кадрів засекунду, на одну хвилину і дзеркало знову повернеться в режимекономії із записом 1кадр за секунду.
< /p>
Схема вже обкатана, як вимикач "в" я збираюся використовувативимикач круїз-контролю від мегана2, він відмінно встає в посадковемісце в панель коректора фар сценіка (у мене парктроніка немає, тому є вільне місце). На схемі А2-А3 (або А2-В1) це номериконтактів цього вимикача. Схема зібрана з двох малогабаритних релена макетці для жорсткості та затягнута в термоусадку.
