▀▄Багажник з кнопки - управління по ЦЗ

Захотілося мені як те що відкривався багажник з кнопки, так бимовити як на всіх нормальних іномарусах)
Тема для Кадета вельми не нова, але можливо кому то будекорисною.
Отже почнемо!
За купився всім необхідним:
Центральний замок 1 шт, я брав той що тягне до 6 кг ( ну або такговорять).
Реле 4х контактне, ампер на 30 вистачить з головою.
Кнопка на відкриття є готові, але можна будь-яку без фіксації.
метрів 5 дроти - протягнути в багажник на Ц.З
Колодка запобіжника.
Ну і всякі дрібниці типу клемки, колодки, термоусадка і тд.
Збирав свою схему на перспективу, одразу розклав проводку зурахуванням що буде відкриття з сигналізації.

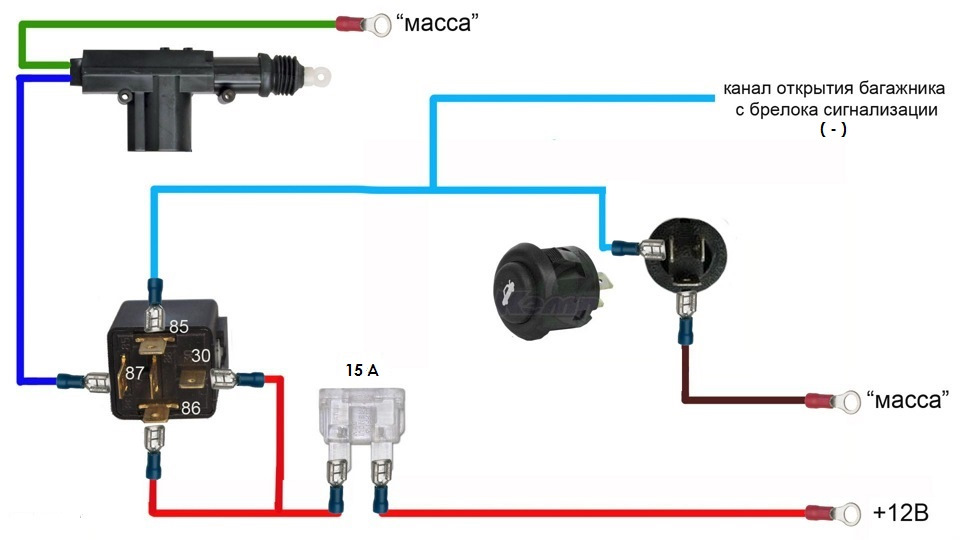

Комутував ось за цією схемою.

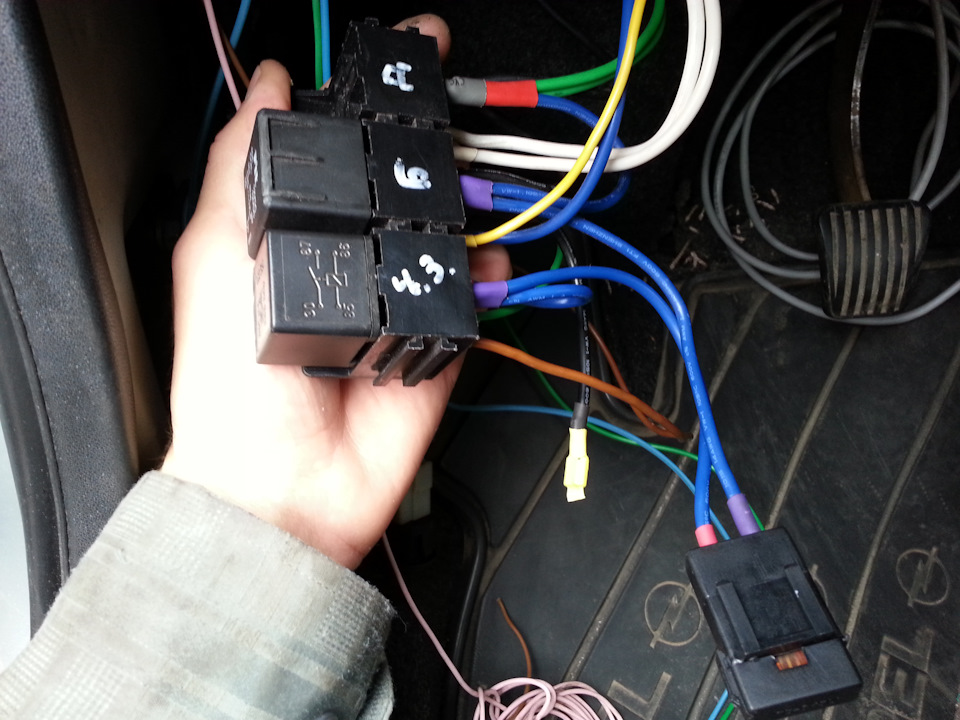

. Ну а далі все просто паяємо проводку, підключаємо реле, я заодновстановив реле світла. Коштують такі штуки копійки, а виглядає дужесолідно та зручно у випадку чогось замінити ту чи іншу деталь.
.
…
…
…

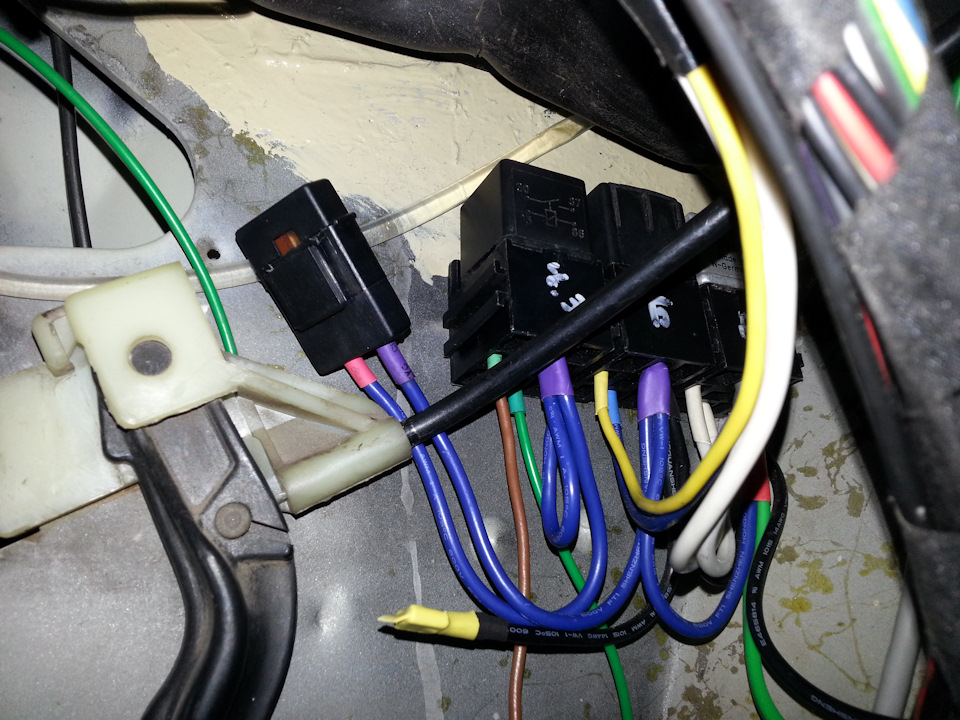

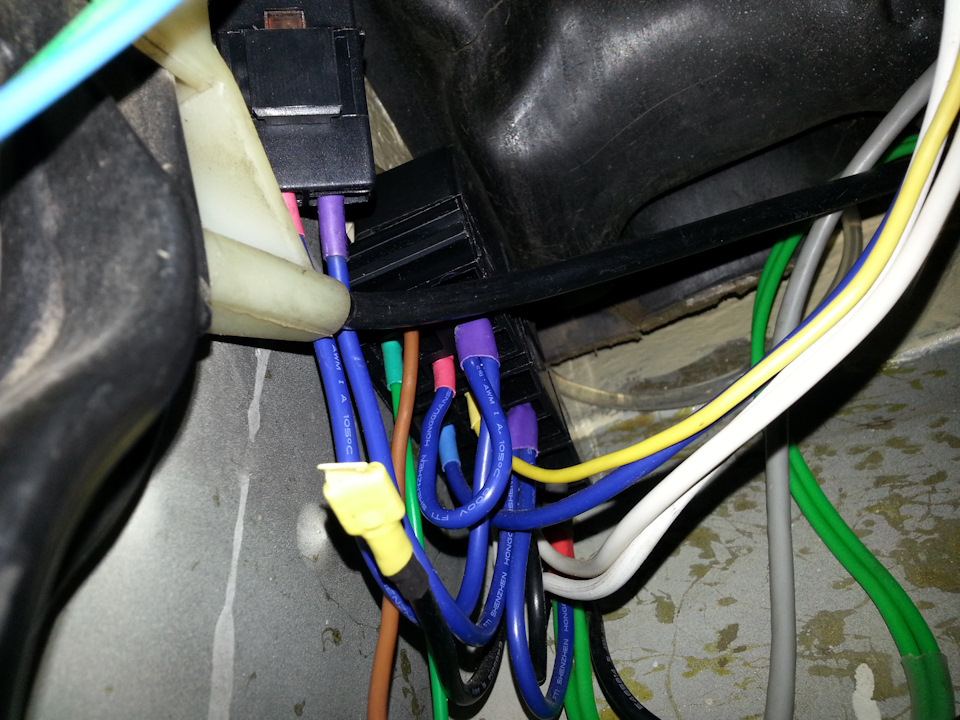

Усі три реле добре помістилися на бічній стінці, за ручкоюкапота.

…

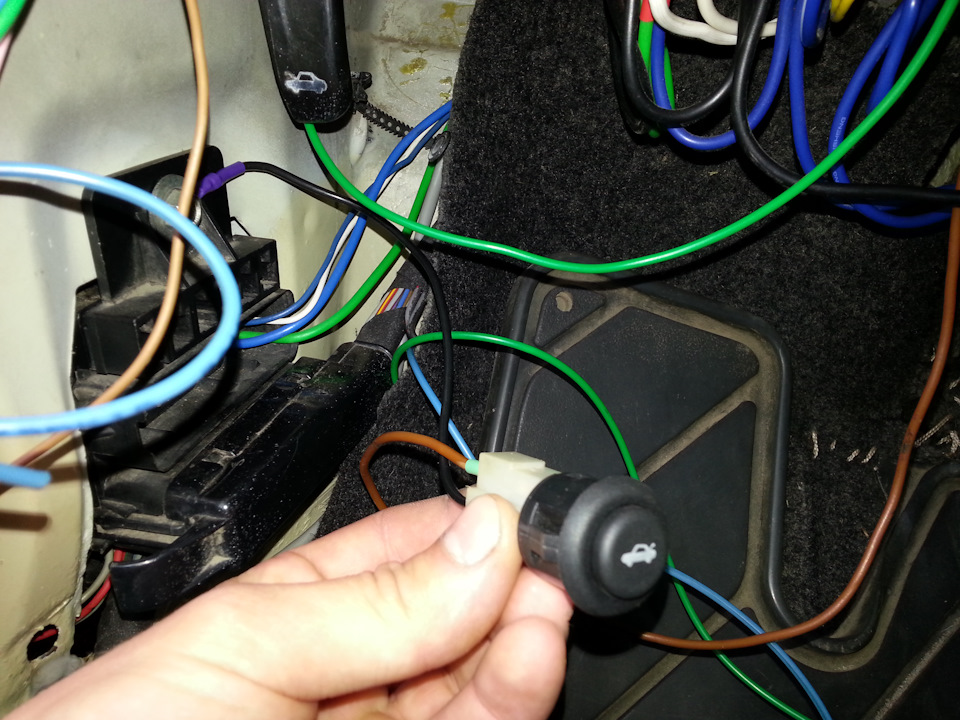

Потім просвердлив отвір під кнопку, як на мене це місце простостворено під нею о. Після чого було протягнуто провід у кришкубагажника, і встановлено центральний замок. При установці нічого несвердлив, скористався вже отворами (скоріше за все це отвориштатного замку Ц.З.).
Оскільки механічний замок у мене відсутній, то я просто перекинувйого тягу на центральний замок./////
/////
///////
Так само знадобиться зробити одну нехитру процедуру. Оскількизамок на кадеті має подвійну клямку відкриватися просто так він небуде, це безпосередньо пов'язано з його внутрішнім пристроєм. Дляправильної роботи від Ц.З або кнопки нам знадобиться спиляти один зязичків замку, а точніше перший (відзначив на фото). Замок і йогодоробка
Я намагався спиляти не розбираючи замок, але в мене це не вийшло, ія троянд свердлив корпус, вийняв той самий язичок спилив його, після чого весь замок зібрався в зворотному порядку.Збирав все цебільше року тому, можна помітити дуже багато змін по машині.
_)
▀▄ ▀▄Life's too short to stay stock▄ ▀▄▀
to be continued…
