Як ви розуміє мій випадок не став винятком… через витягнутий корпус, низьку посадку, тоновану задню ляду і невеликі дзеркала їзда заднім ходом доставляла постійні проблеми. Скоріше навіть не проблеми, а побоювання що із землі наприклад буде стирчати труба або штир на який легко напоротися не тільки задньою спідницею (коли я купив машину було видно що мінімум один раз хтось саме так і припечатав зад), але й легко пробити бензобак.
Доби позбутися стресу при русі заднім було вирішено встановити камеру, від стресу це правда не позбавило, але додало головного болю… далі процес вирішення завдання в картинках…
При купівлі машини рідні козирки являли собою сумне видовище з пожовклої гумово-пластмасової оббивки з поролоном, що розлізся, - і були кандидатами на утилізацію…
Пам'ятаючи про необхідність виводити кудись зображення з задньої камери і бажано без шкоди для олдового стилю салону я спробував підібрати козирки з вбудованими екранами, відразу скажу це той ще треш який почне і моментально позбавляв салон якоїсь автентичності. Відповідно, оскільки нормальної заміни знайдено не було прийнято рішення не просто відремонтувати старі, а й вбудувати екран самостійно, для чого рідні козирки повністю розібралися, а у знайомого була куплена пара від Ланоса на забій… навігатор Піонер (дякую товаришу Alexcatt за наведення) на Андроїді з АВ входом.

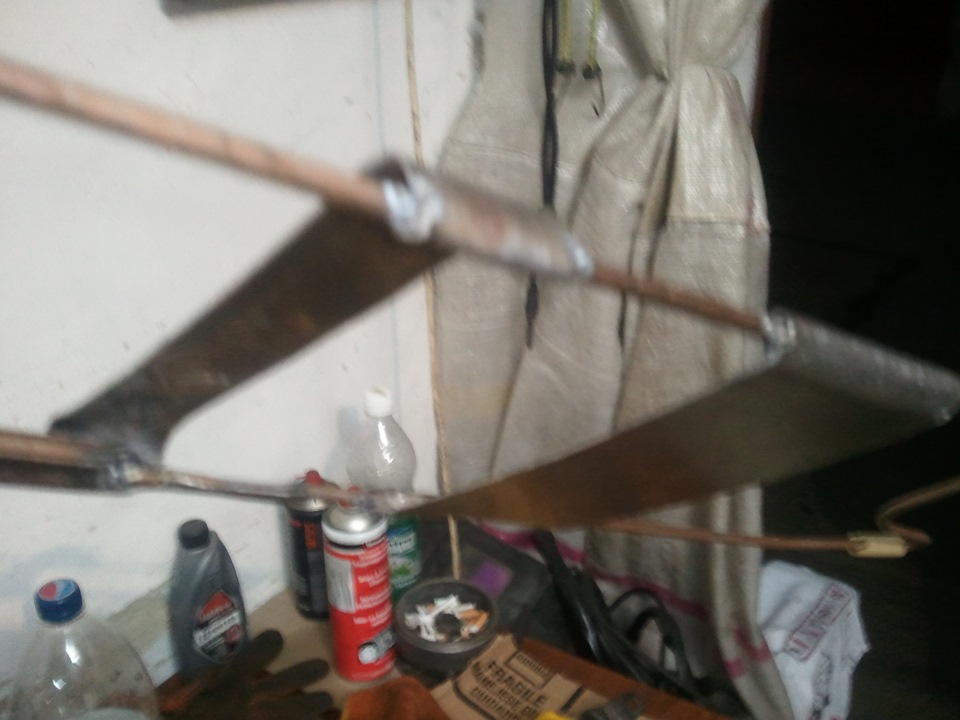

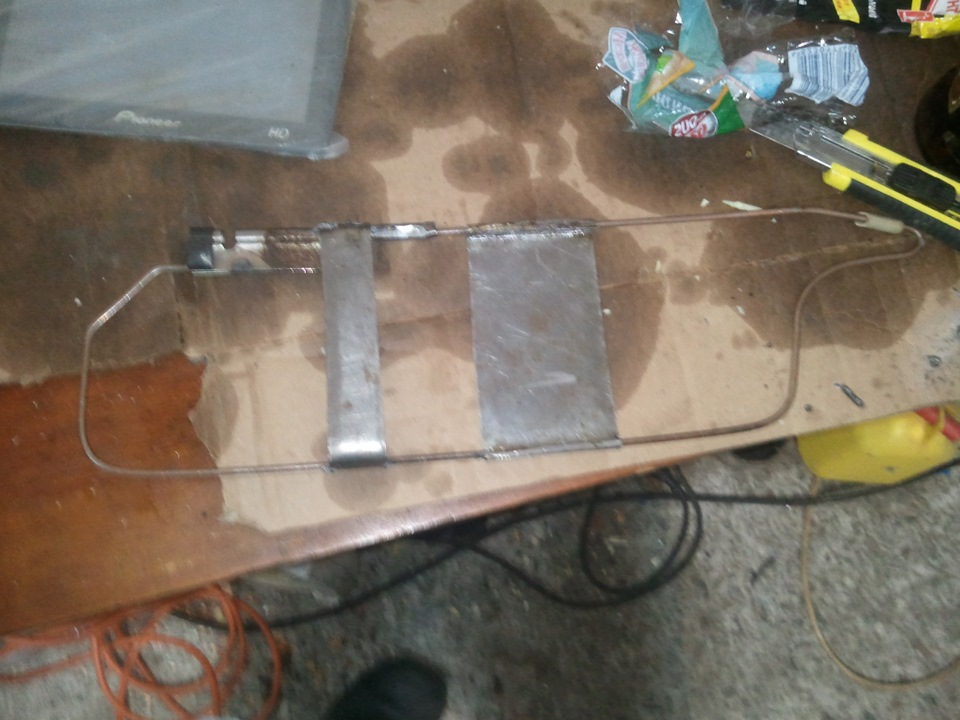

А "рама" старого козирка піддалася вселенню. Проводку
розібрано і… Припаяні підсилювачі)))

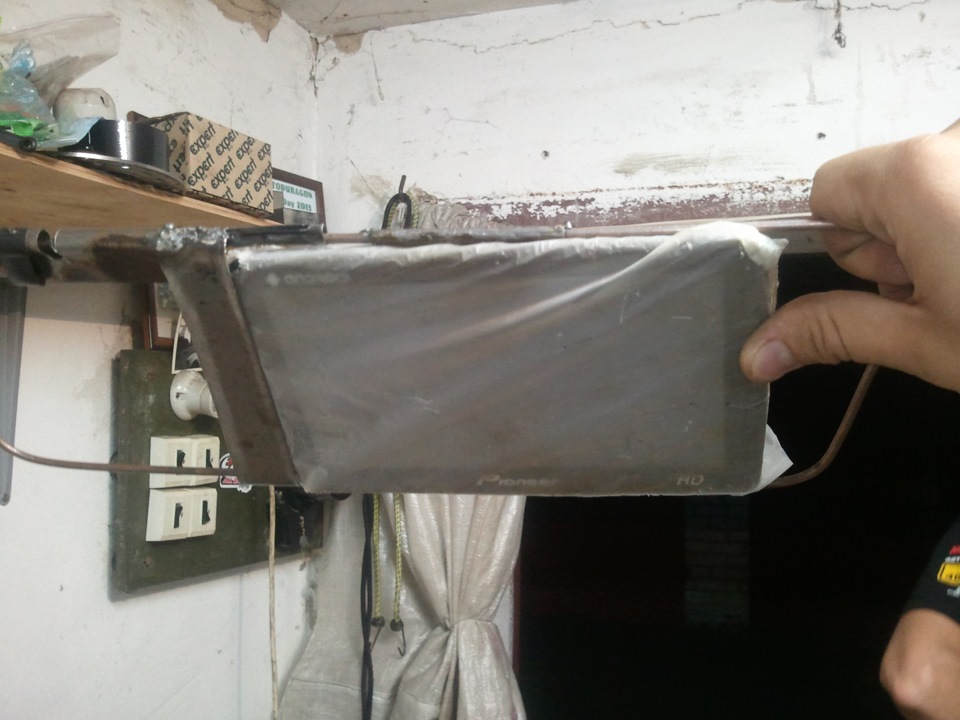

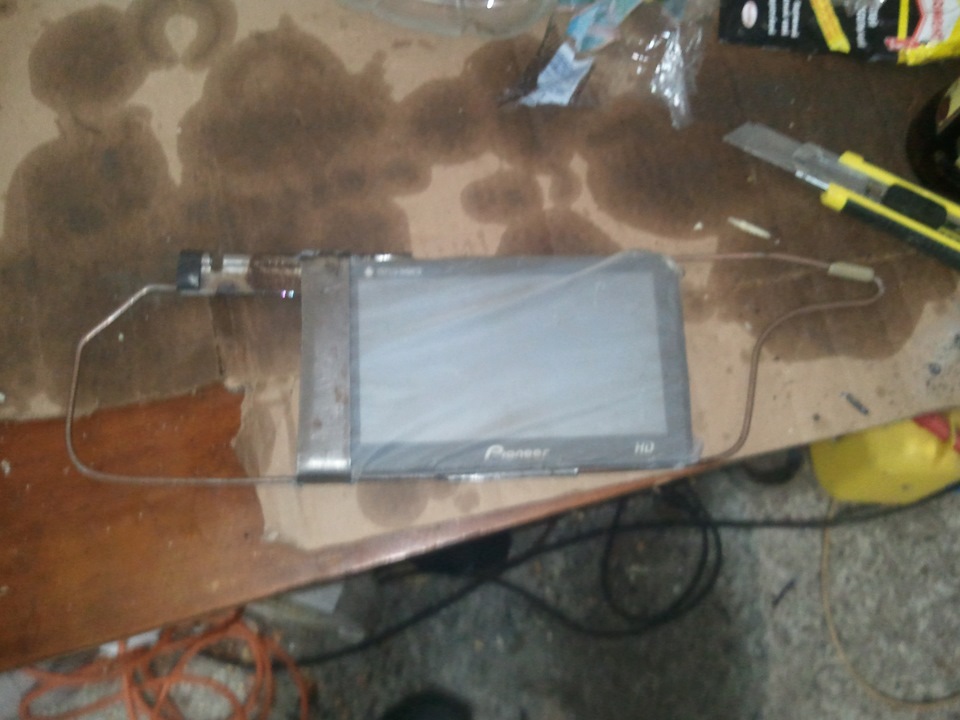

Вставляється з підклинюванням
Приблизно так буде в салоніp>
Задумка
Далі було обклеювання шматками ланосячого козирка
Зліва видно простір усередині козирка залишений для штекерів
Довелося робити виїмку під кнопку

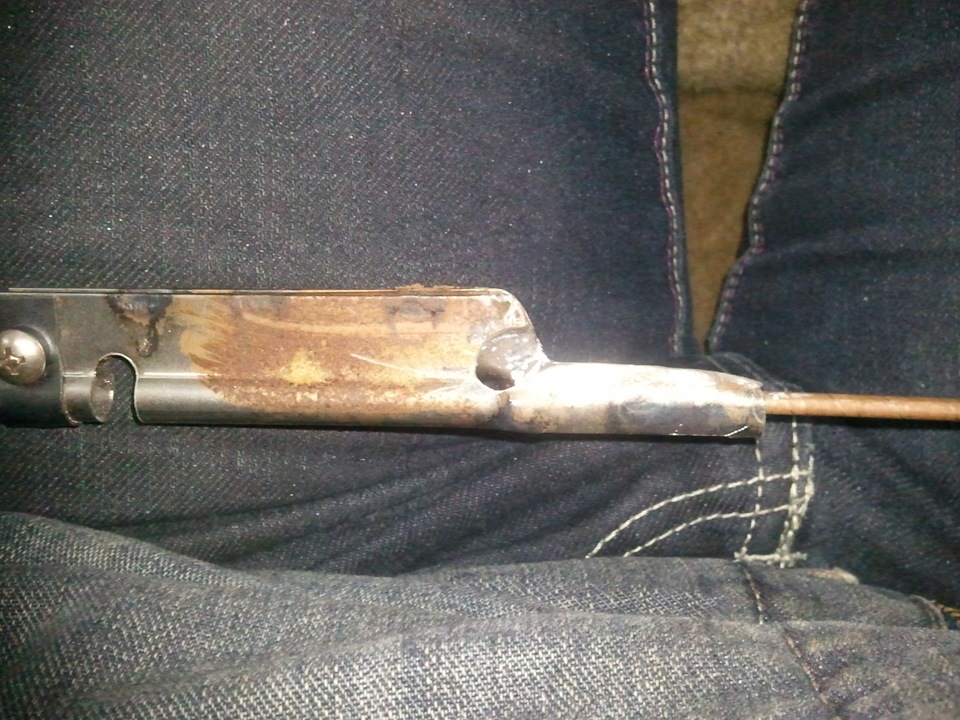

Видилі дроти мене не влаштовували, тому поворотний кронштейн був виготовлений з відповідної мідної трубки.Найскладніший готовий - другий багато простіше
дроти з додатковими роз'ємами від компа
Так само через стійку було протягнуто харчування, відео та аудіо провід (з планшета можна не тільки передавати наприклад звук від фільму через фм трансмітор, який у нього вбудований, на магнітолу, але і по АУХ без втрати якості; )
Підключаємо та пакуємо в дах…
Процес тестування:
Підключено і живитьсяВигляд з камери на мотлох в гаражі
За фактом вийшло так:
Вигляд у складеному стані, темні окуляри шторки зачеплені за ремінець яким фіксується правий край планшета від випадання в робочому положенні.
Зазвичай я його не чіпаю, але якщо треба його можна взяти додому залити фільмів або програмулін… Відкриваємо… Дістаємо роз'єми і чіпляємо на місце.
Якось так … Ремінець надійно тримає планшетку, регулювальний болт передбачений конструкцією козирка дозволив підтиснути вісь на стільки, що він досить просто повертається при цьому самовільно не відкривається на ямах… Бажаю всім удачі! І гарантую, що якщо ви захочете напхати ваш олд-кар сучасними ніштяками - це завжди можна зробити потай!
Якось так… Ремінець надійно тримає планшетку, регулювальний болт передбачений конструкцією козирка дозволив підібгати вісь на стільки, що він досить просто повертається при цьому самовільно не відкривається на ямах ... Бажаю всім удачі! І гарантую, що якщо ви захочете напхати ваш олд-кар сучасними ніштяками - це завжди можна зробити потай!
"шукає супутники для навігації… До речі, вбудований динамік непогано чутно, так що іноді я закриваю козирок і просто слухаю тільки штурмана з навіка…
Якось так… Ремінець надійно тримає планшетку, регулювальний болт передбачений конструкцією козирка дозволив підібгати вісь на стільки, що він досить просто повертається при цьому самовільно не відкривається на ямах ... Бажаю всім удачі! І гарантую, що якщо ви захочете напхати ваш олд-кар сучасними ніштяками - це завжди можна зробити потай!
