Всім привіт!
Ось викладаю звіт з проведеної роботи, а саме продовжувавпересвічувати підсвічування салону, тобто прибирати зеленітони)
Почнемо із замку запалювання.

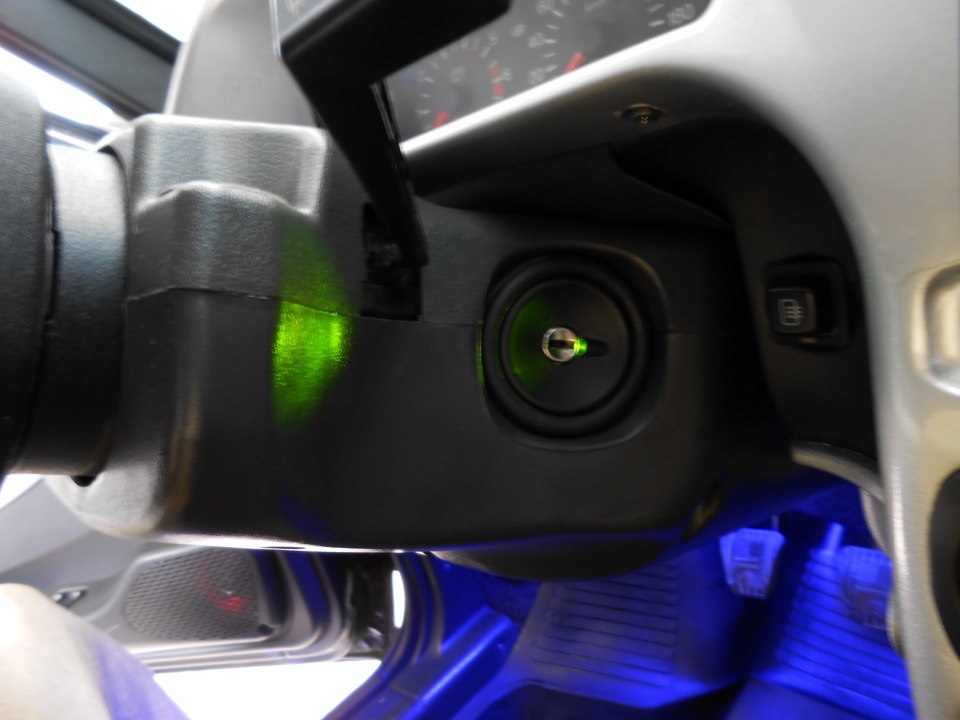

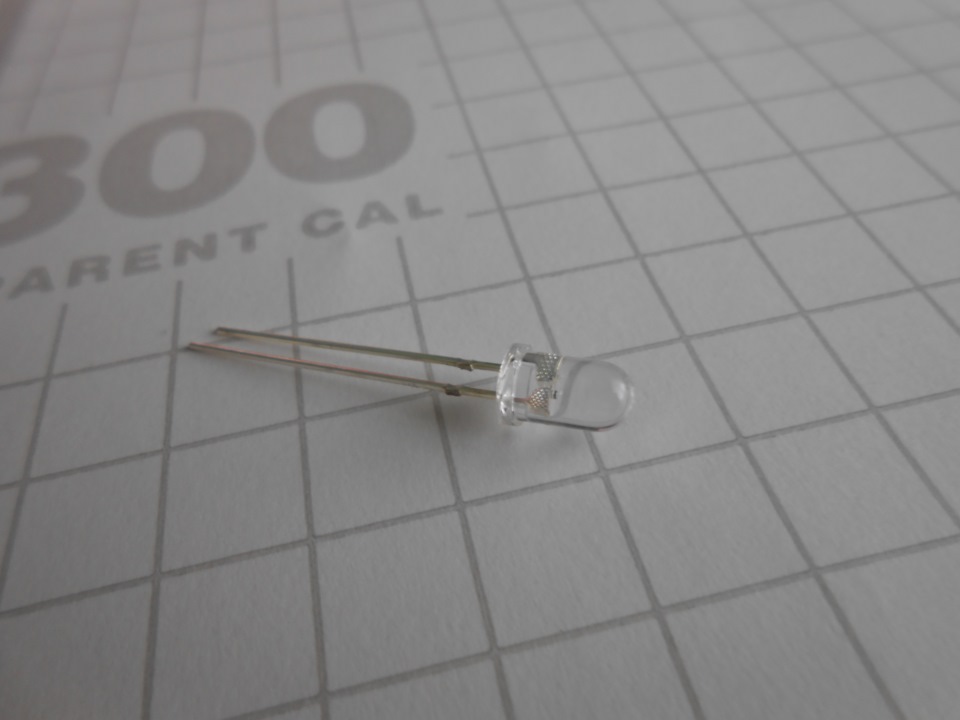

ось точкове зелене підсвічування:Купив 5мм-вий світлодіод синьогокольору, брав відразу 12V, такий як і в замку стояв:Розібрав замокі перепаяв світлодіод:

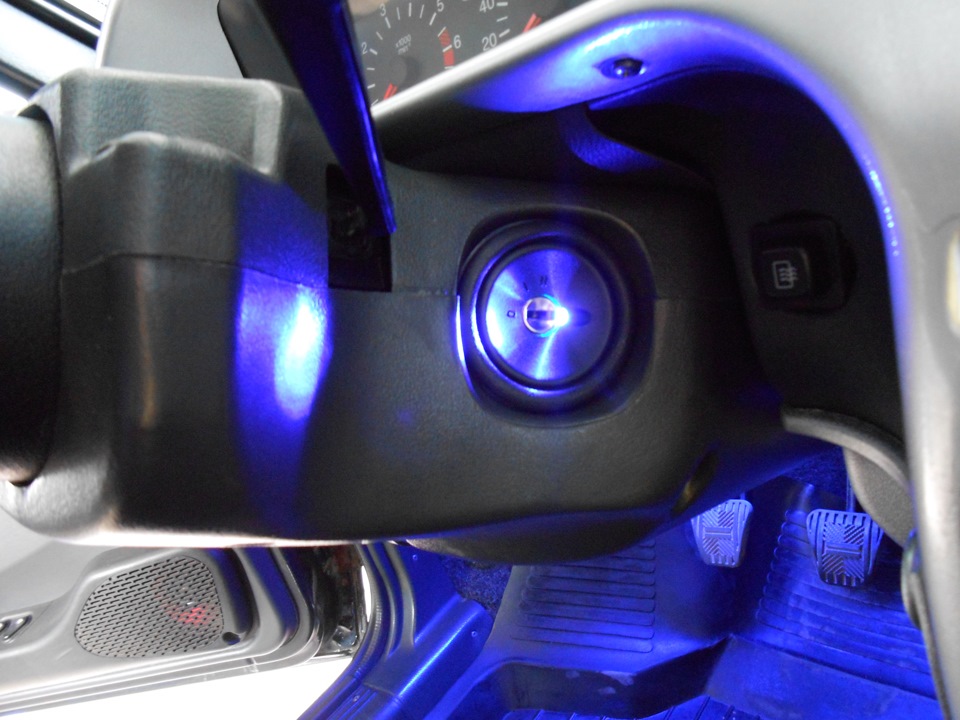

Ось результат:

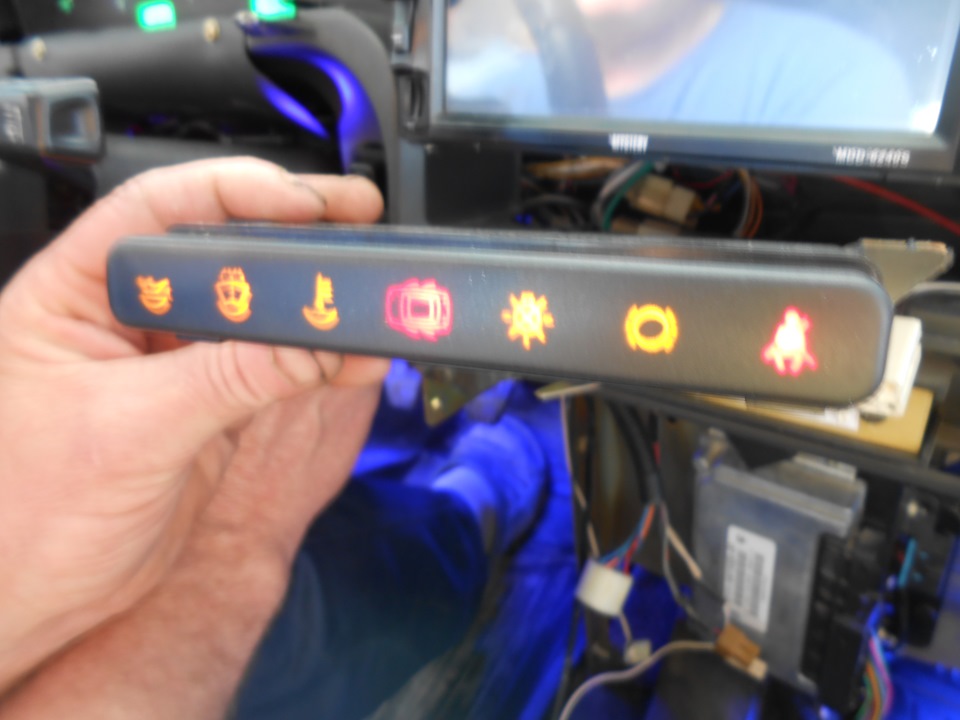

Наступний пункт був блок індикації бортової системи контролю:

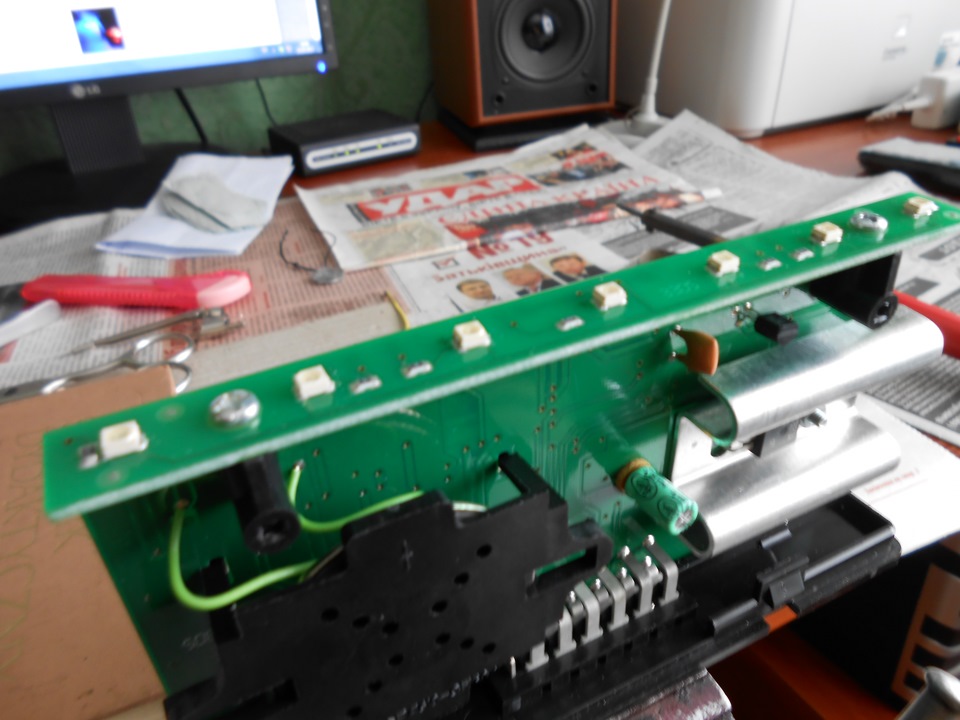

Там головне центральну консоль зняти а блок розібрати та перепаятисвітлодіоди типу-розміром 3528, такі як і на світлодіоднихстрічках, не було так важко)
Поміняв лише помаранчеві світлодіоди на сині, червоні (відчиненідвері та непристебнутий) залишив:
< /p>
Ще підсвітив попільничку, так як у мене в машині не курять) топопільничка використовується для зберігання монет)
Приклеїв 5див білої світлодіодної стрічкиp>
виведення дроту та підключив через колодку
Ось і результат:
І на останок найцікавіше — підсвічування регулятора швидкостіпечі
Ось так воно виглядало із заміною заводської лампочки на одинзелений світлодіод:
Так як я освоюю технологію виготовлення друкованих плат, ось зробивтаку плату, методом ЛУТ (лазерно праскова технологія) КОМУ ЦІКАВОЯК ЇЇ ЗРОБИТИ — робив за цією статтею.
Процес паяння світлодіодів
робоче місце)
всі світлодіоди та проводи запаяні
< /p>
Встановив плату під стандартний розсіювач, тільки довелося саморізивзяти з більш плоскою головкою, тому що трохи заважали платі тапідрізав трохи панелі)
Тепер світло рівномірне, насичене за всіма цифрами — але несліпить)
)
Усім удачі на дорозі! ;)
