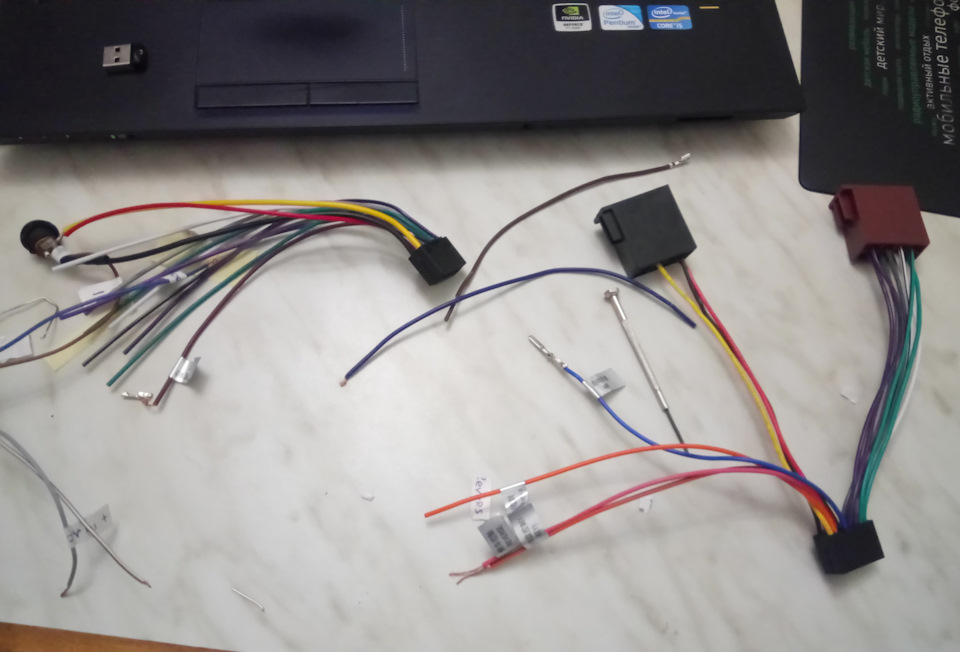

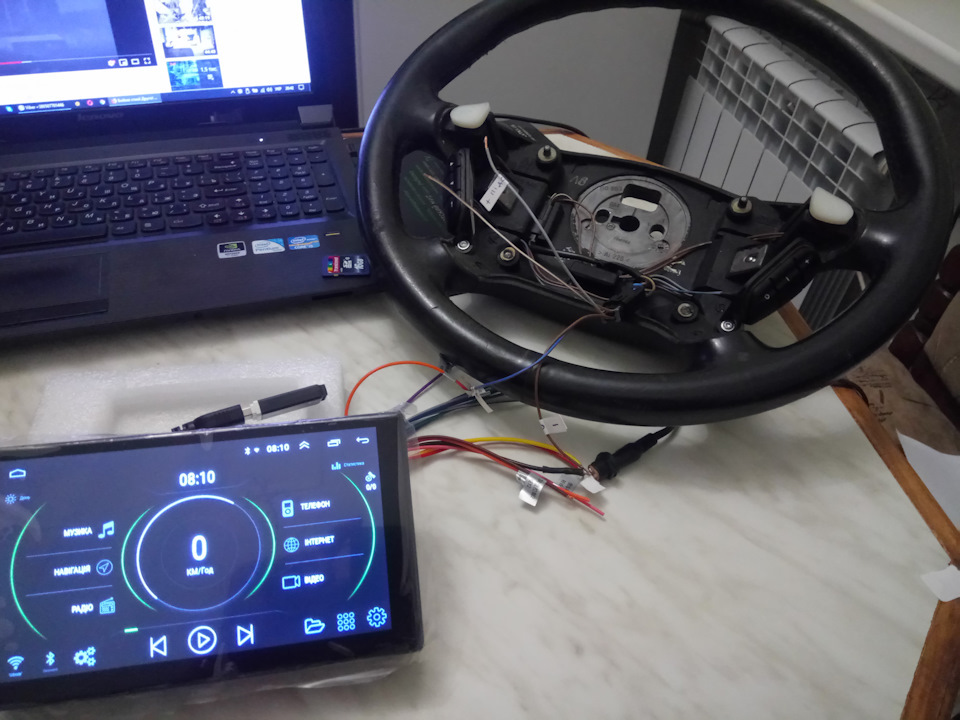

Поки Руль від OVB на перетяжці (має вийти дуже добре - замовив зперфорацією) але про це вже в наступному пості ... Зайнявсяпідготовкою/розпинування роз'єму для підключення. Як я вже писав, взяв собі перехідник - роз'єм для магнітоли Kenwood ACV 457001 івирішив його трохи доопрацювати під свої потреби Купив додатковороз'єм та гніздо автомагнітоли EURO ISO, викинув з нього всі піни ізавів свої — у мене їх вийшло 5 шт.
>
1. Key1 - управління керма - підключається на синьо червонийпровід
2. Key2 - управління керма 2 - буде не задіяний, дляпідстрахування.
3. Revers - включення задньої камери - "плюс" від задніхліхтарів.
4. LampContro - управління підсвічуванням магнітоли - якщо яправильно зрозумів він підключається до габаритів або фар ближньогосвітла, то є коли включаємо фари підсвічування на магнітоліавтоматично зменшується (переходить у нічний режим), це звичайноможна зробити і вручну для цього на екран вивів ярлик з режимамипідсвічування, яке змінюється одним дотиком (авто, день, ніч)

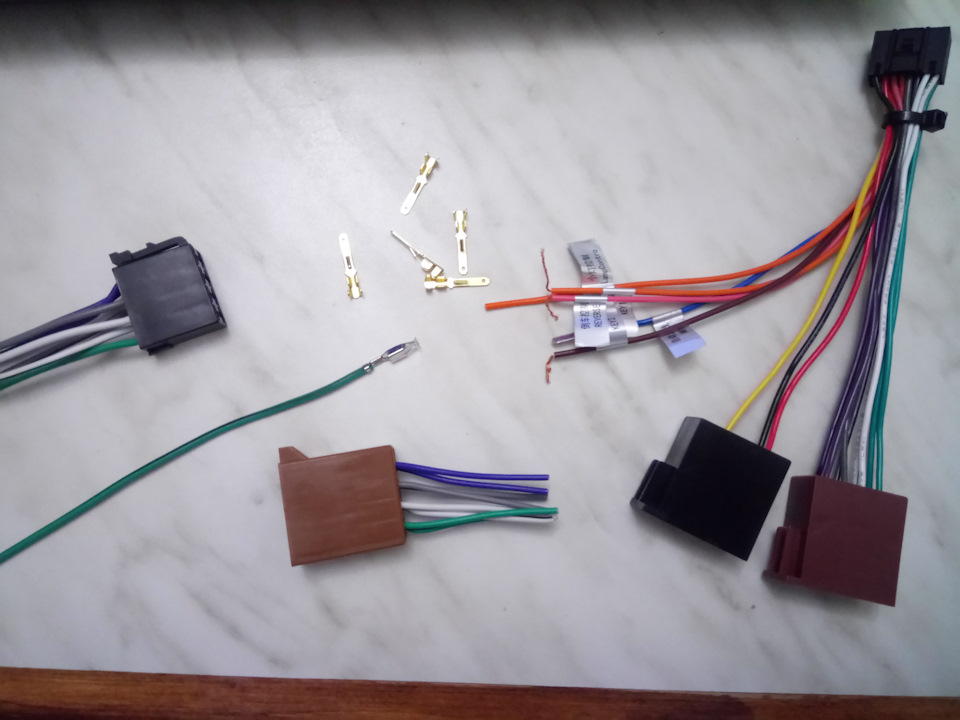

5 . Ant - підключається на керування електро антеною - буде незадіяний, можливо колись захочу. Витяг з китайської магнітоли піниі вставив їх у свій штекер, розібрав штекер, обжав нові піни.

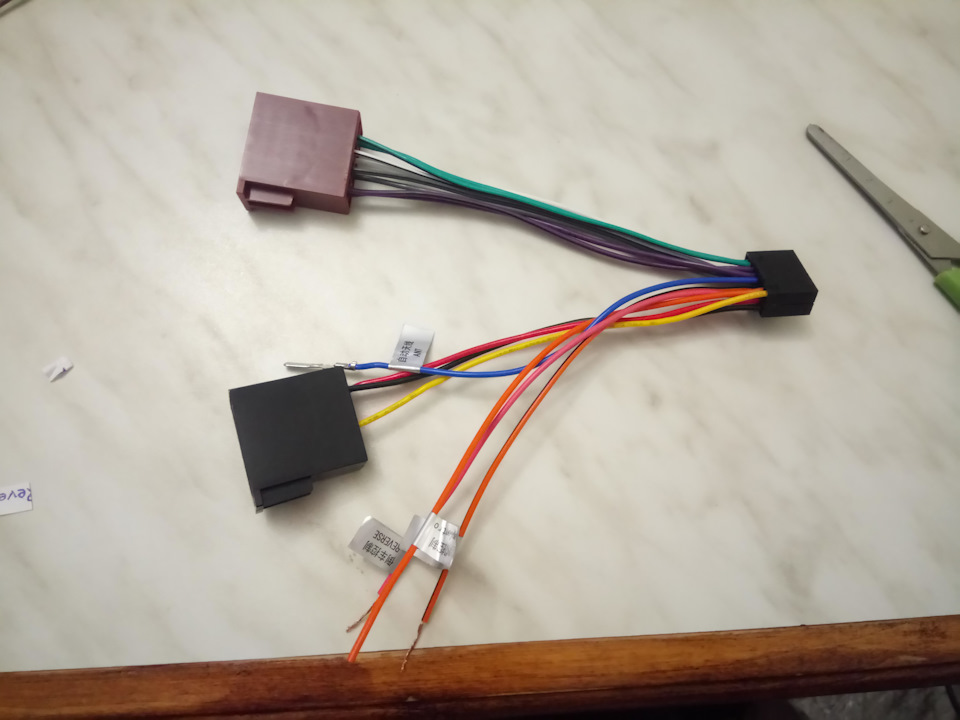

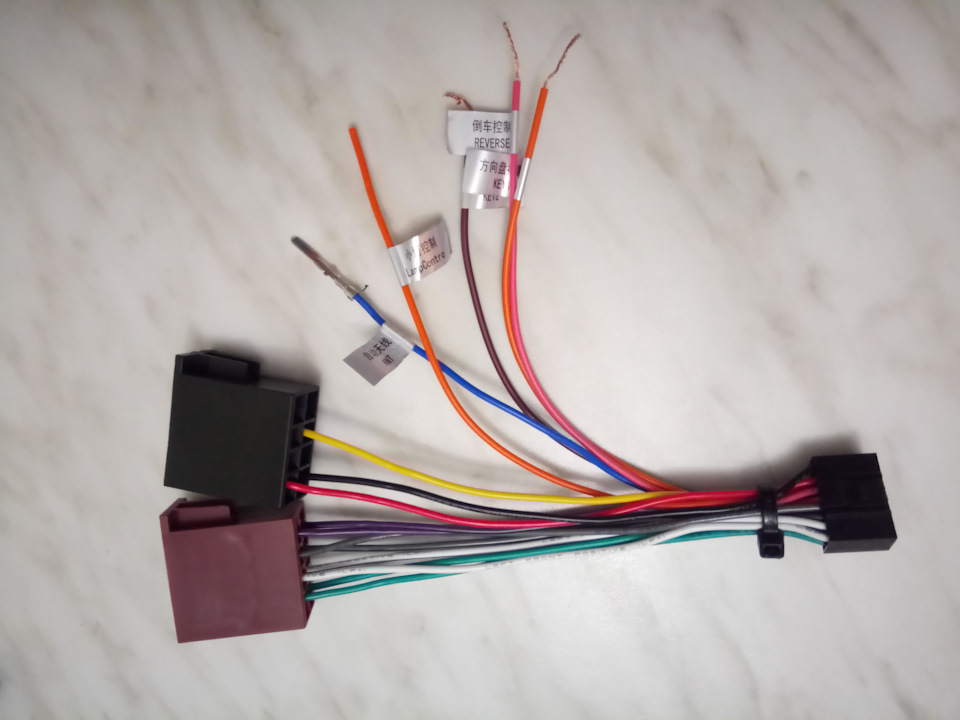

готовий штекер
Тепер все готове для підключення без скруток і пайок, такожрозбиратиму і ставитиму на фішки штекер на вхід, коли кину провдкув авто.
>
Потому зробив для себе розпинування шлейфу, взяв тестера ізателефонував усі контакти щоб потім було легше підключати підписаввсе на фото.
шлейф мультируля Vectra B
Також для монтажу магнітоли купив додатково панель (щоб свою незнімати і не зіпсувати) яку я різатиму паяти — що тільки з нею неробитиметься)
Правда не зовсім панель магнітоли купив, чот психанул і взяв всюпанель приладів, давно вона мені сподобалася на розбиранні, вгосподарстві знадобиться ))))
панель в яку вживлятиметься 2 Din магнітола
везу додому цілу панель - комплектація непогана:блок печі в зборі зкнопками і тросами, кнопка коректора і протитуманок, повітропроводивсе, пластик над приладкою ну і так далі, все знадобиться вгосподарстві)
Залишилось тільки перехідну рамку, Чекаю її з Китаю - і можнаприступати до роботи.
Рамка перехідна 2 DIN
Ціна питання 1.3 $
А ще приємний + в магнітоли знайшов, збоку є сенсорні кнопки, думаввони не світяться- типу бюджетний варіант, в принципі шкода щонемає підсвічування але вже як- то змирився. І тут думаю дай ка явлізу в системні налаштування магнітоли, ну повинно там бутипідсвічування))
фото з підсвічуванням кнопок
І я її знайшов, дуже радий)
Заходимо в налаштування магнітоли Car Settings — вводимо пароль8888
далі потрапляємо в сервісне меню налаштувань магнітоли, знаходимотак пункт Key light settings і заходимо в нього
гортаємо в самий низ і ставимо позначку на Open light — зберігаємоось і все тепер у нас є підсвічування сенсорних кнопок) Ще подумуюпро охолодження магнітоли, ну дуже сильно вона гріється, я за неїпереживаю.
Розглядаю поки один варіант, додати їй пасивного охолодження, знайшов алюмінієвий радіатор з ребрами, і хочу його прикрутити дозадньої стінки магнітоли, але так як там є отвори і щоб повітрявільно гуляло - насвердлив у своєму радіаторі отворів.
ну начебто поки все, далі буде
