Як я підключав пульт дистанційного керування до Webasto

Отже, позитивний результат випробувань я описав у відео впопередньому записі.
Тепер я розповім про те, ЯК я підключав пульт.

>

Напередодні у драйвівця вдалося придбати другий пульт.

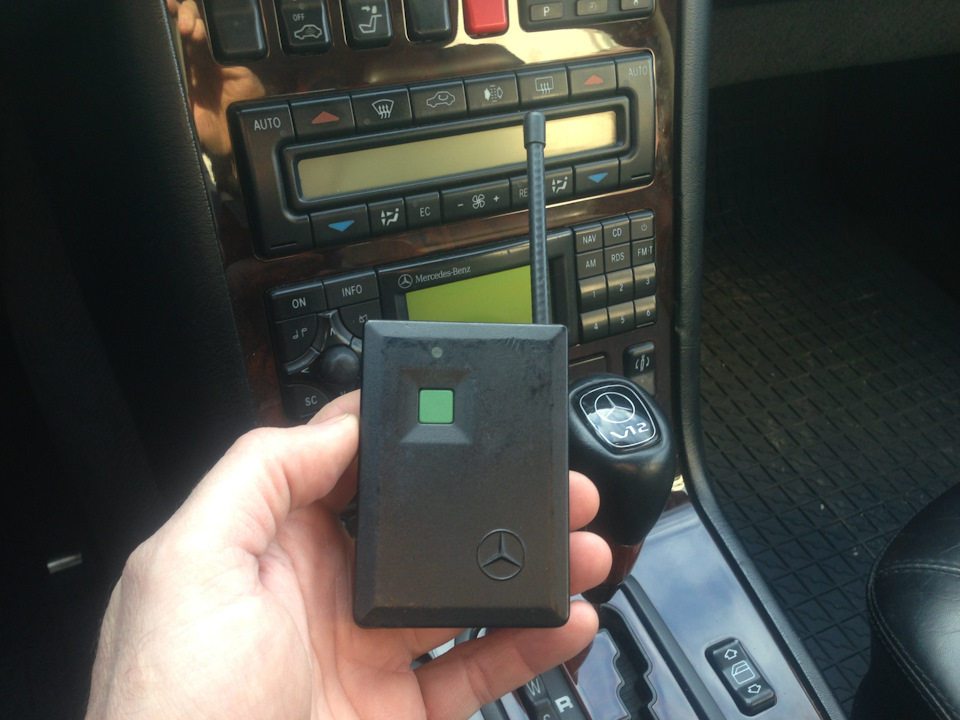

Саме заводський, від кабана:

Придбаний раніше пульт із приймачем були теж від мерседеса (судячи по зірці на роз'єм приймача).
Пульт дуже схожий на кабановський.

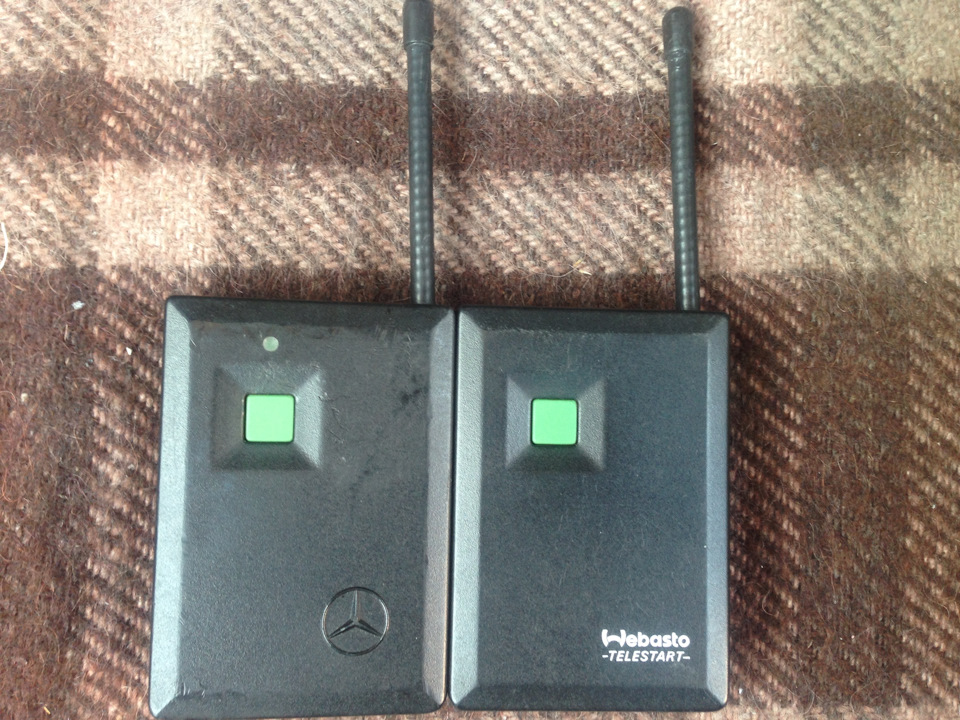

Зліва оріг (новий), право придбаний раніше:

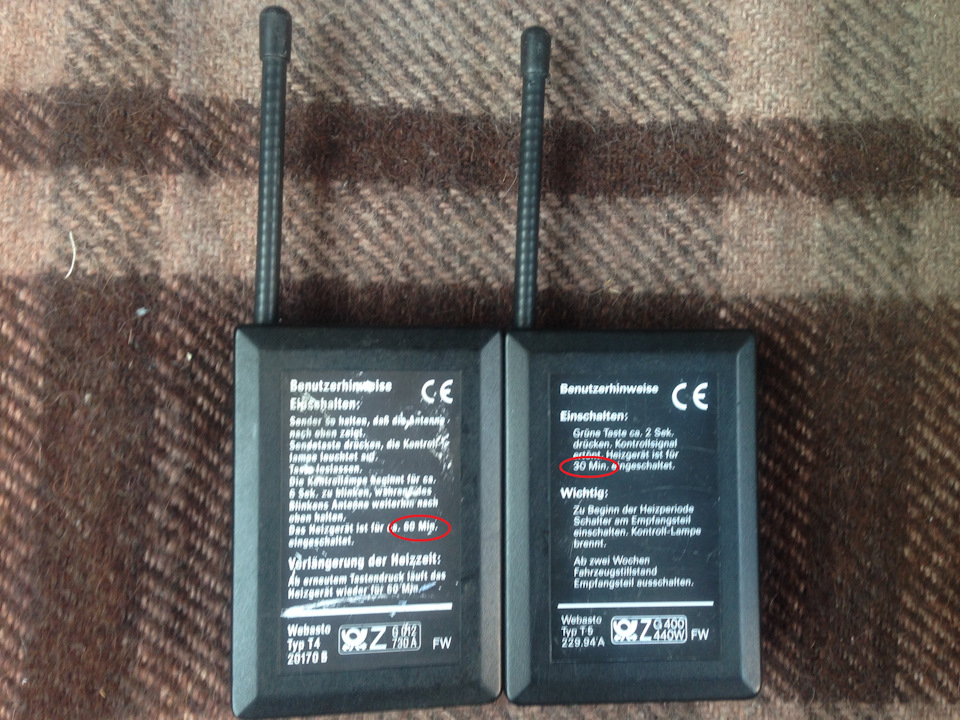

< На оригінальному (ліворуч) пишуть що Webasto після запускупрацює 60хвилин, на ранньому-30хвилин:
/p>

Оригінальний блимає світлодіодом при натисканні на кнопку імовчить, а другий видає мелодію пірлі-пірлі:) Вирішив я розібратися, як же влаштований зв'язок між пультом і машиною. Згадав фоткуколишнього господаря кабана- Діми, яку я зберіг. Ми спостерігаємо іна датакарті, вклеєній у полицю:

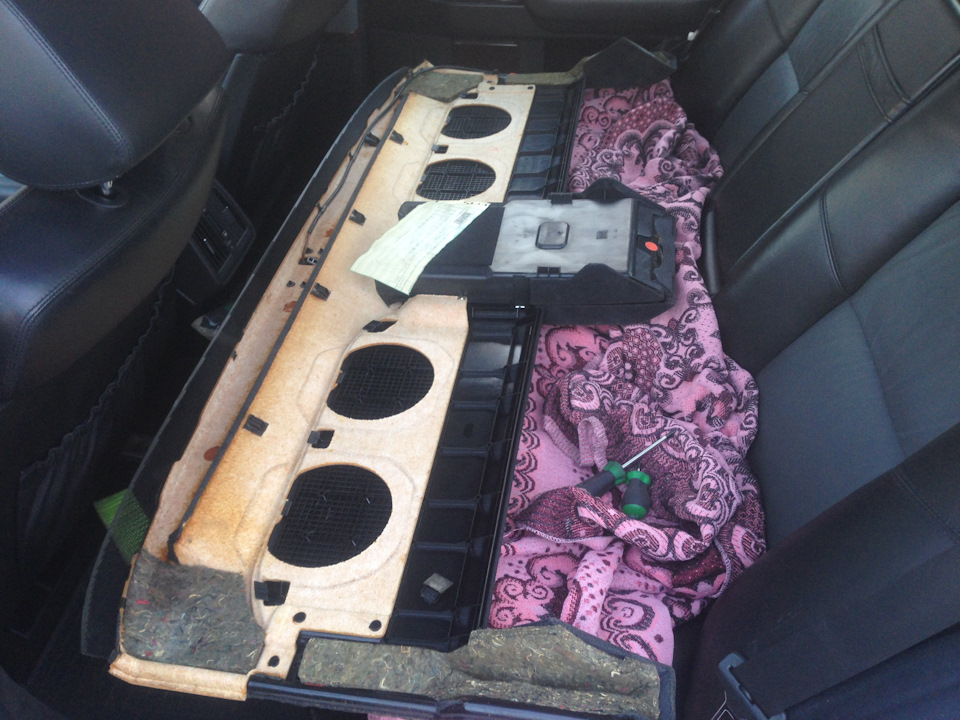

Приймач системи ДК розташований на задній полиці біля динаміка:

<
Відкручую один саморіз, від'єдную роз'єм, дістаю приймач:

Запчастини на фото:A1408200297
У роз'ємі беруть участь три дроти:червоний (на ньому завжди є 12в), коричневий ( корпус)і сірий з чорною смужкою, як я припустив, керуючий:

На ньому повинні з'явитися 12в на певний час для запуску системиавтономного опалення.
> Інакше просто не могло бути!
Розібрав я цей приймач:На ньому стоїть мікросхема з наклейкою зякимось кодом:/p>

Така ж наклейка має бути і в пульті.
Розібрав оригінальний пульт:

І вона, звичайно виявилася іншою (тому оригінальний пульт некерував моєю системою). Розібрав приймач придбаної раніше пари.>
Приймачі різні за схемою, і він теж має наклейку з кодом:

І цей код вже збігається з кодом у пульті:)

Провів лабораторне випробування:

Підключив приймач до блоку живлення і…
Натиснув на зелену кнопку.
При цьому на одному з 5 проводів, на сірому, роз'єм з'явилося12В!
І трималося саме 28 (близько 30, як пишуть на тильній стороніпульта) хвилин.
Я двічі перевірив цей факт.

Тоді, прийшовши в машину, на сірий з чорною смугою провід япримусово подав 12В з червоного дроту і? і запуск котла.
Як тільки я обривав це харчування, котел закруглювався (там системаінерційна і зупиняється протягом секунд 30).
Це те, що мені і потрібно було! :)<

Тепер я перепаяв новий роз'єм для підключення до штатного, заводського трипінового роз'єму в моїй машині, і підключив новийприймач:

Підключивши вольтметр і закриваючи машину, я двічі відбігав на 50 іна 100м, перевіряючи дальність дії пульта:100м пульт з легкістюподолав:)
Тепер я поставив куточок на антену, щоб опустити її горизонтально, і закріпив новий приймач на штатне місце одним саморізом:Заднюполицю поставив на місце, пульт і антена під нею чудовопомістилися:Це було кілька днів тому. Тести на дальність дії пультая переніс до себе додому. Пульт стабільно дотягується з 8-гоповерху з глибини кімнати до приймача і запускає системуавтономного опалення салону в моєму кабані за моїм бажанням, а неза таймером. Це ще один ступінь моєї свободи:)
/>
Тепер ми сідаємо в теплу машину завжди:)
Акумулятор на машині встановлений новий, тому я спокійний закількаразове включення котла протягом дня для прогрівання салону тамотора.
І це все-заводське, 20-річної давності обладнання! А Ви кажете -стара машина:)
