Відповідає за - Електроантена Задній плафон освітлення салону Підсвічування дверей (всіх) Центральний замок Електродвигун пам'яті переднього сидіння Стояв білий запобіжник ( 8А), не довго думаючи, поставив 16А і поїхав у справах.По дорозі помітив що горять постійно задні плафони салону, причому не рівномірно.А при включенні правого повороту блимають. Ціли, про всяк випадок як тимчасове рішення думав відключити акумулятор поки буду стояти. Замовив кабель трекер EM415Pro для пошуку короткого і поки чекав на посилку - копав в інеті можливі варіанти. Знайшов три варіанти:- коротить проводку задніх плафонів - якби таке було то світили б рівномірно все - не підходить. - Коротить центральний замок (всередині захисний діод може вийти через перенапруження) Якщо з ним щось було - взагалі б не працював, але після встановлення запобіжника він справно працював - не підходить

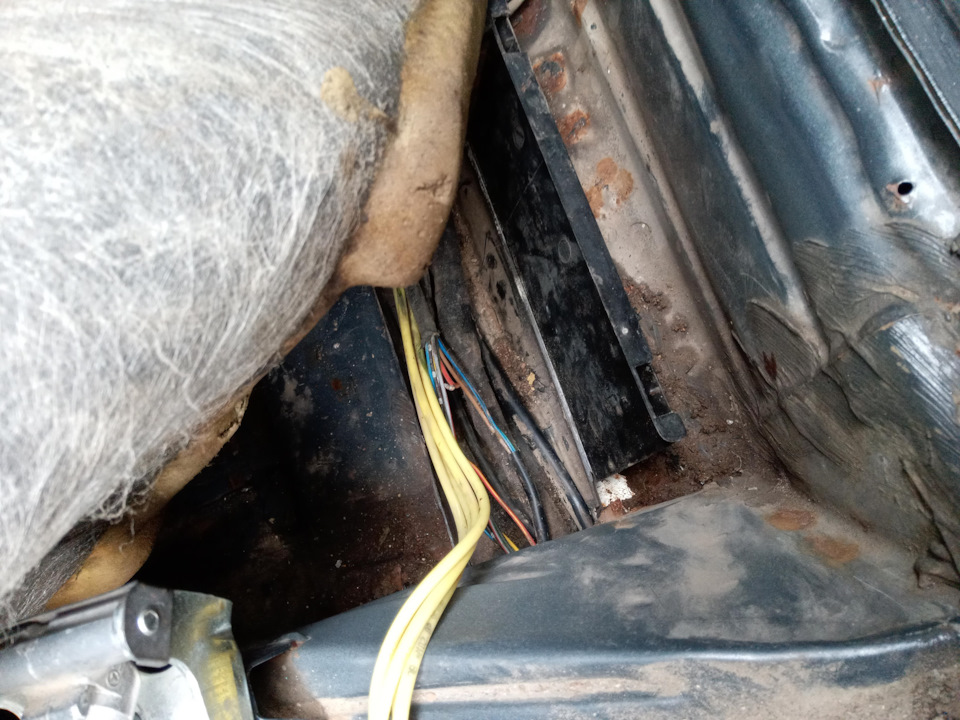

- коротить привід антени - після установки запобіжника антена не працювала. Прийшла посилка, включив звуковий генератор в розрив запобіжника С і в 5 см від блоку запобіжників не ловиться жодний звук трекера, ось такий попандос, трекер не хоче мені полегшити завдання. Залишилося копати самостійно, тут же на драйві була схожа ситуація, рекомендували дивитися в район блоку центрального замку поряд проводка - на кшталт це "хворе місце". Це під заднім правим сидінням. Прибрав обшивку розкрив пластиковий канал і недалеко від каналу побачив загнаний у днище шуруп... Думаю там де один шуруп - там може бути і другий. Руками намацав два проколи в кабельканалі та пошкодження в кабелі. Розмотав і побачив (вже) обрив червоно-жовтого дроту (плафони), розмотавши ще трохи побачив коричневий (вже) обірваний земля (припускаю правий задній поворотник).
Поставив запобіжник З уже на 8А заміряв струм - струму немає (при КЗ струм був більше 10А поміряти не могла це була межа мультиметра).

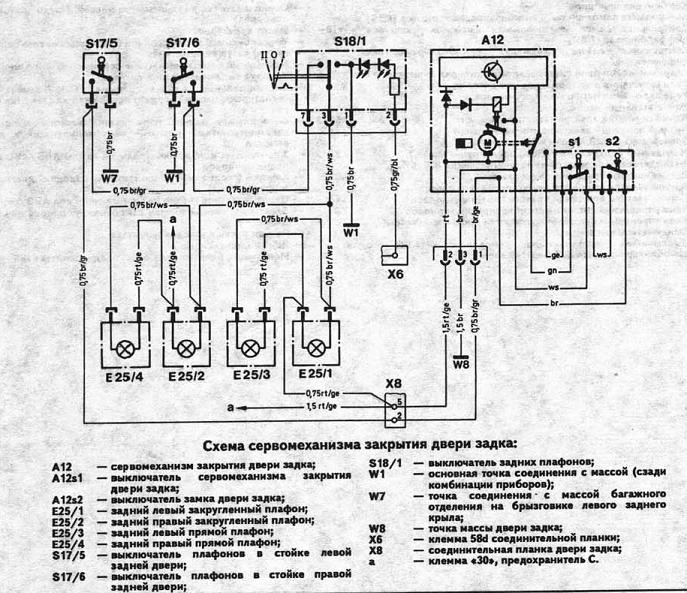

Схема підсвічування салону та багажника для універсала
Схема підсвічування салону та багажника для універсала

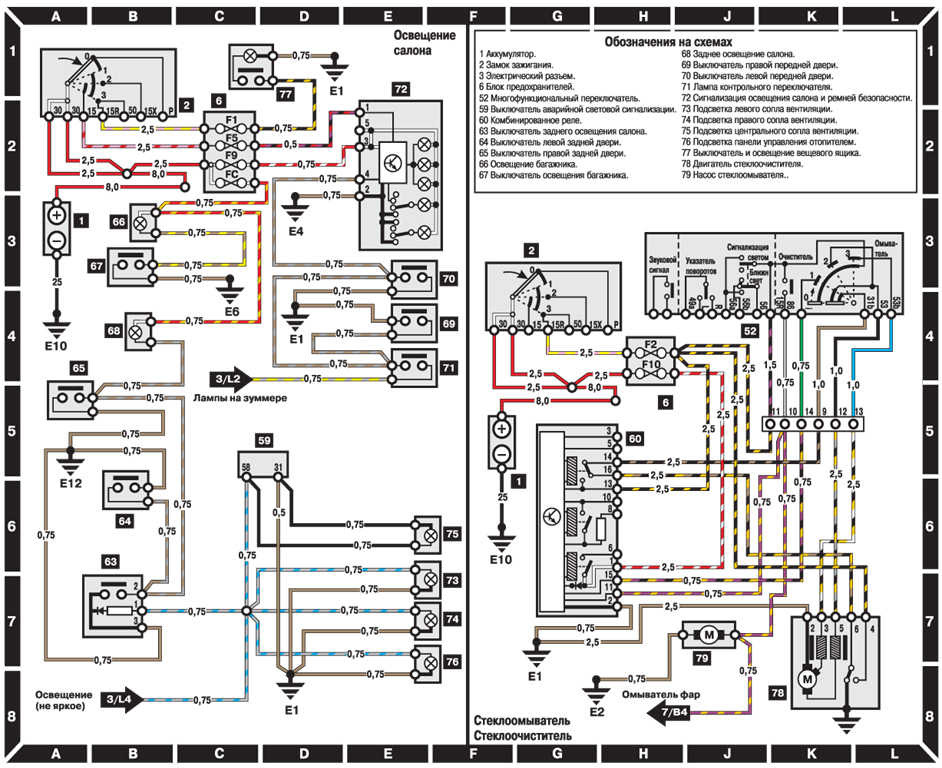

інша схема підсвічування салону, припускаю це седан.
інша схема підсвічування салону, припускаю це седан.
Спробував запустити мотор - працює.
Замовив пластикову гофру, флюсу - буду розуміти виявлені проблеми з проводкою АЛЕ вже на ходу.
ПС. "хворе місце" виявилося у зв'язку з тим, що це хворе місце кузова, а ремонтують хто як уміє.
