Бо в модулі ГЕМ у мене немає клем під реле скандінава, а бажаннявпаювати їх туди не було, закинув ідею з дхо/скандинавом.
Але нещодавно наткнувся на драйві на пост від st-d3vil де вінвставив модуль для дхо в дальнє світло від Devayser(devayser.com/).

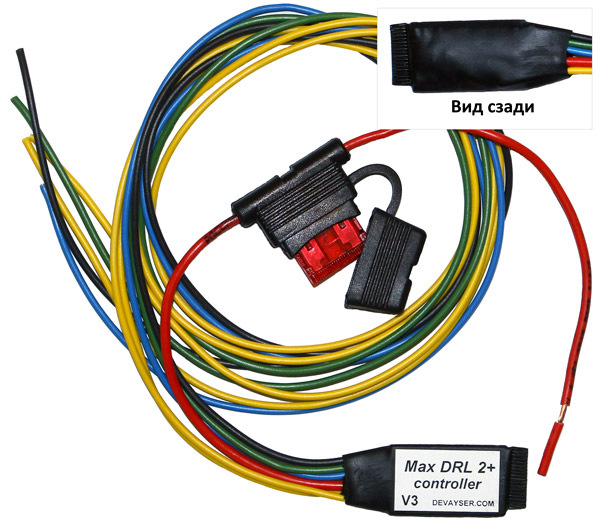

Замовив керовану/програмовану версію (V3) Max DRL 2+ controller, доставка з Криму на західну Україну зайняла 13 днів.
Підключення просте, 5 проводів. Зелений правий роз'єм (с96)
2 жовтих разом на 3-й пін, дальнє світло
Червоний на жирний червоний дріт
Зелений на 28-й контакт ( габарит)
Маленький синій роз'єм праворуч (с103)
Чорний провід від на ручник чорний з червоним
І синій на мінус
Робота:
Бо у мене є автозапуск то робив від ручника.
Ручкою включення габаритів можна налаштувати сам модуль дхо.
> Поставив на 30% світло
Так само виставив вольтаж акуму при якому включаються лампи (щоб назаглушеному не були включені).
Тепер коли заведена машина, якщо зняти з ручника, то плавновключається далекий на 30% потужності. Якщо «поморгати» далеким товсе працює, далекий на 100% включається і повертається назад на30%.
Якщо включити габарити або ближнє світло то дхо вирубується.>
Всім дуже задоволений!
Фото із сайту
Коментарі10
Ще питання. це чорний провід чіпляється на ручник у будь-якому випадку або ти чіпляв тому що у тебе автозапуск? і мінусовий на який провід чіпляв?
Ну чорний начебто потрібен напій, це як включення, хтось кидає на запалення його Мінус, якщо знімеш бардачок, то зверху зліва буде болт, ось туди кріпив мінус. Загалом на корпус )
У тебе чорний на ручнику правильно. Бо коли піднятий ручник дхо не включається?
Так.
Все дякую! Поїхав підключати)))
Успіхів )П.С. Два жовті крути разом і на один з проводів далекого, так радив виробник
Добре
Якщо можна, будь ласка, фото зробити підключення? І як його налаштовувати?
Та не робив так як не було часу. Прямо до проводів на ГЕМ, акуоатно зачищаєш частину дроту примотуєш дріт від модуля дхо, я паяв ще зверху, і ізолентою. Потім весь пучок назад ізолентою замотав. Що і куди підключати написав, якщо надумаєш брати і буд...
Спасибі. Вже замовив чекаю)))
