Здрастуйте
Хто сам підлючував релейний модуль RMD-5 на фф2? !
Ставлю сигу дх-9х, з усім окрім автозапуску розібрався І ось четзовсім туплю, в рмд-5 купа дротів, і чет зовсім не зрозумію що куди... Сподіваюся на вас ... :

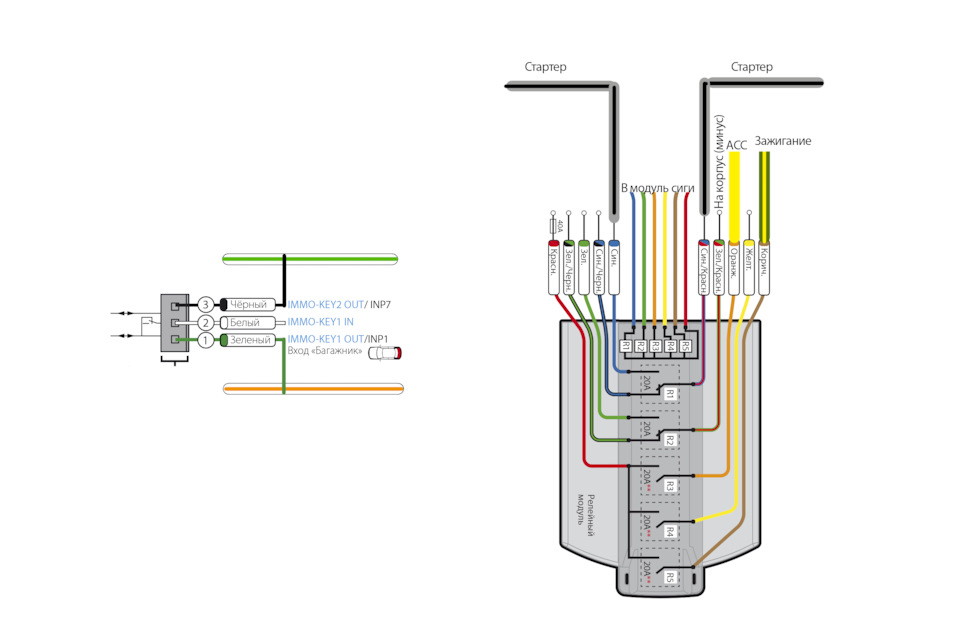

Tores86, дякую що розписав у коментах все, з того щозрозумів намалював ось таку схему. >
Підключення
По трьох проводах не зрозумів куди, зелений і жовтий, і червоніобидва, обидва це які?
Коментарі11
провід стартера в розрив
червоний провід з 40а передом не треба підключати, все працює, в розрив з синьо-синьо-червоним проводом пускати стартер
намагаюся теж розібратися у твоїй схемі від куди що йде
Так, старий запис, тоді розібрався у всьому)
як то так, але якщо там обхід йде цифровий, то обхідника окремого немає, і провід на нього теж не потрібен
Зрозумів. То є зелений провід взагалі не задіємо?! З намальованої тієї схеми «праю» обхідник
точно так.
я без поняття як програмується пандора. я фанат старлайна. схема яка та не правильна, на жовтий ти АЦЦ намалював. 1) Так, але тільки не на той дріт що від замку йде, а на ту частину що йде в проводку. 2) на обхіднику два дроти зазвичай червоний і чор...

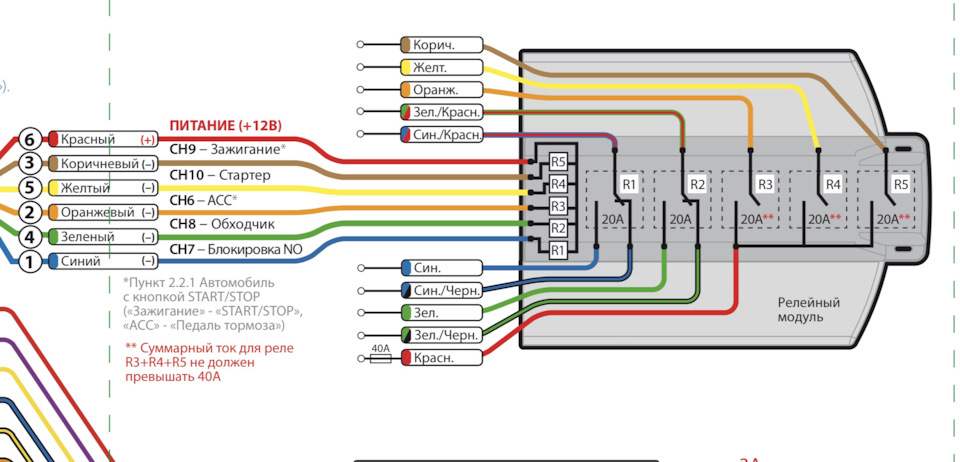

ACC я на помаранчевий намалював, жовтий він у машині йде (виходячи зі схеми на сайті пандори)
Піни з номерами до сигналізації, кожен на виході керує реле. Синій — синій червоний у розрив дроту стартера, жовтий після розриву стартера. Зеленочервоний на мінус, зелений до модуля обхідника іммо на негативний контакт. . Червоні обидва плюс.
СпасибоДобав в пост схему виходячи з твого коментаАле не зрозумів по1) жовтий після розриву стартера - Грубо кажучи разом з синьочервоним на стартер вішати?2) зелений до модуля обхідника іммо на негативний контакт-на який саме контакт вішати не зрозу...
