При установці ДХО я використовував контролер ДХО, який робив назамовлення досить давно.
Було зроблено кілька плат, одна з них і знадобилася мені.
Але ще до інсталяції контролера в Неон, мене бентежив один нюанс -автозапуском я користуюся практично постійно і не хотілося б, щобпри прогріванні машини ДХО освітлювали весь двір (а світять вонипристойно, а вночі-непристойно яскраво).
проводку підкапотного - я її дуже добре привів у порядок і замотавпри встановленні ГБО, а в салон потрібні дроти не заходять... Томувирішив встановити датчик режиму "паркінг" безпосередньо вселекторі АКПП.
Вирішив зупинитися на зв'язці магніт — датчик Холла, вірнішемікросхема-ключ на основі датчика.
Можна було б і геркон закріпити — так і простіше і дешевше.
Але по-перше геркон досить тупуватий - магніт потрібен потужний, по-друге я вже і забув як він виглядає. А датчиків Холла у мене підрукою - купа.
Був використаний датчик під назвою A3141, його перевага працює приживленні від 4.5 до 24 вольт.
Оскільки контролер у мене вже готовий і всі "мінусові" входизайняті, вільний один "плюсовий", довелося зробити, щоб датчик АКППвидавав "одиницю" при спрацьовуванні. Хоча звичайно ж логічніше бувби "нуль". Сама мікросхемка A3141 видає саме нуль приспрацьовуванні.

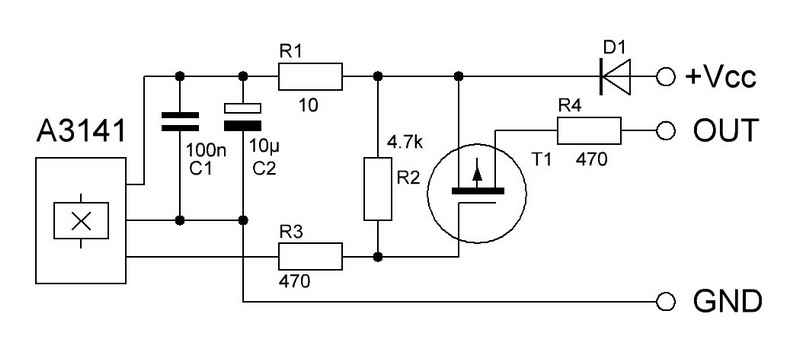

Ну тут вже або переробляти готове або трохи ускладнити ще незроблене. Я вибрав — ускладнити. Ось схема датчика положенняАКПП

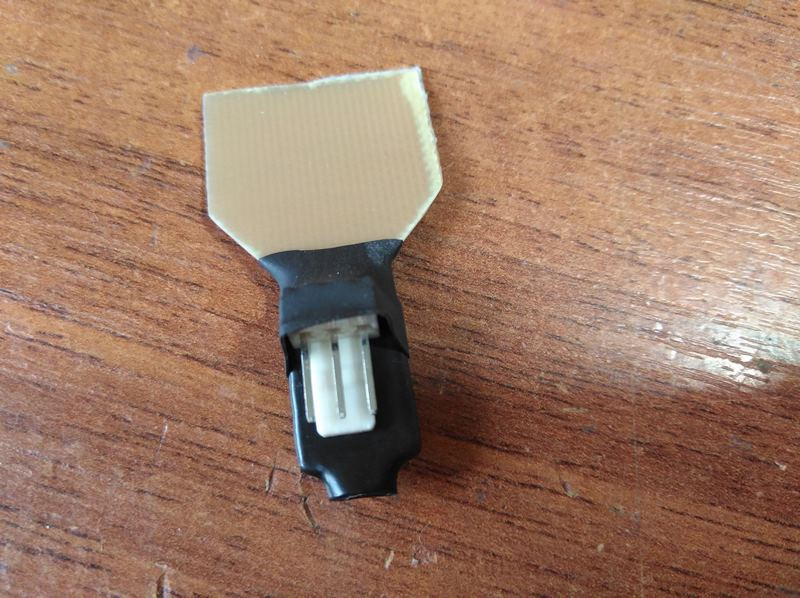

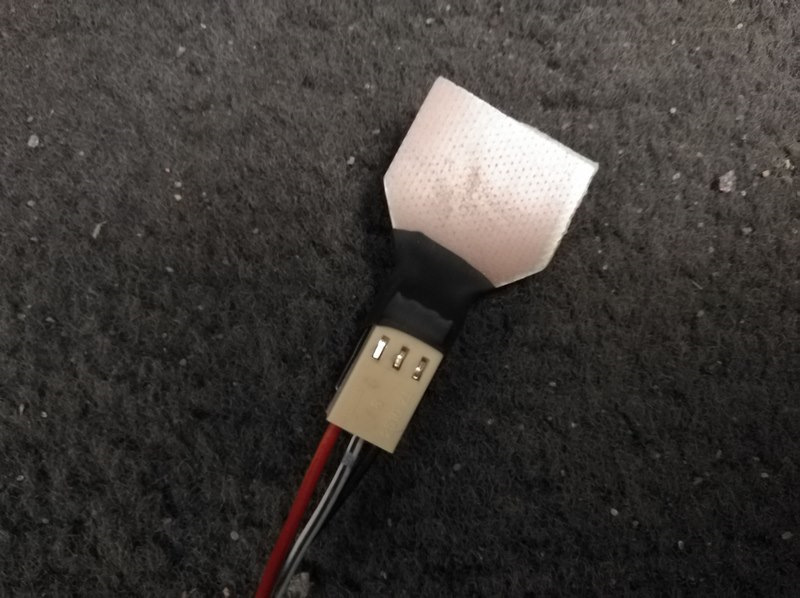

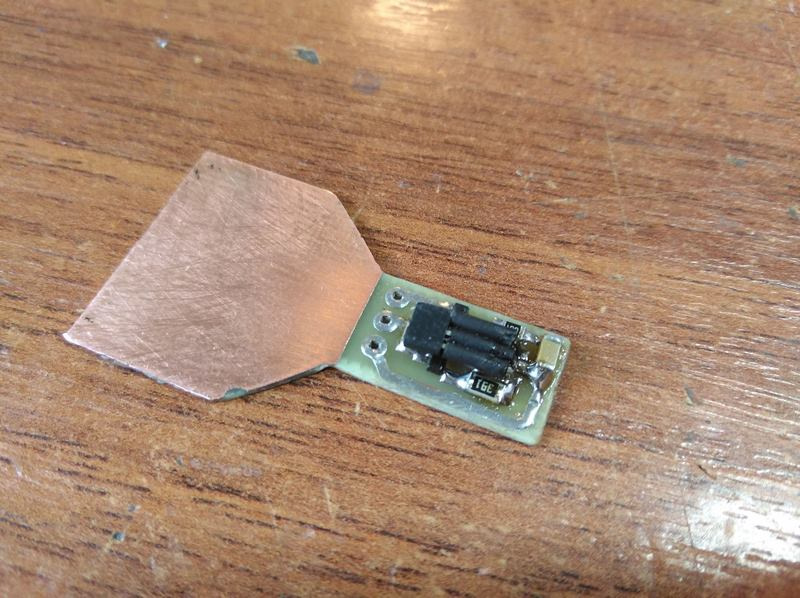

Ось так у зборі/p>
Далі — метушня з машиною.
Ось так стоїть важіль у паркінгу.
>
Відмітив межі можливої установки магнітика на важелі, примірявсам магніт. Потім за допомогою холодного зварювання кріпимо магнітдо важеля. Не забуваємо попередньо під магніт підкласти немагнітнупрокладку — нема чого йому витрачати свою силу на марненамагнічування важеля.
Після висихання зварювання додатково доколхаджуємо ізолентою.Синьої не було. Відвалиться?

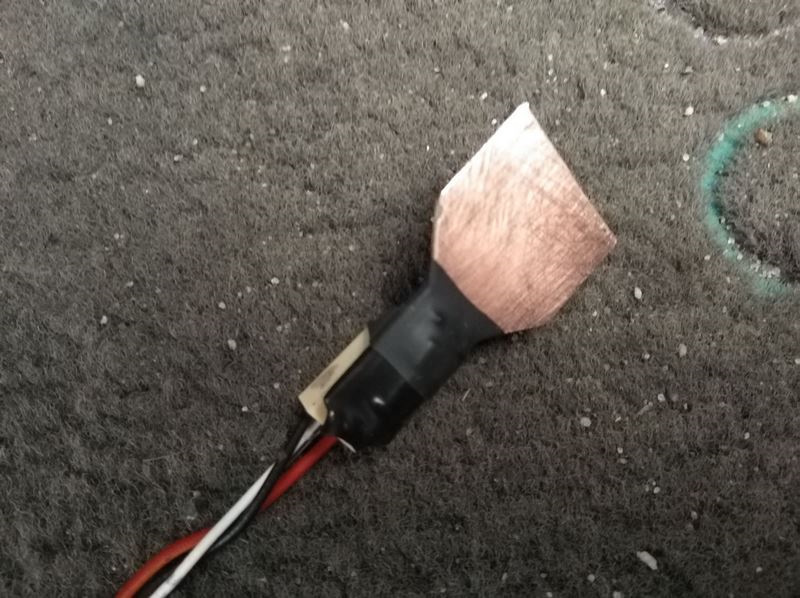

Міцнімо хустку датчика на кришці селектора АКПП.
Перевіряємо роботу.Відео вгору ногами, але все одно зрозуміло
Все бл.
Тепер у мене ДХО працюють так - загоряються тільки якщо моторзаведений і АКПП не в положенні" Паркінг".
Згасити оперативно можна підняттям важеля ручника. Також ДХОгаснуть при включенні ближнього світла.
