Огляд датчиків світла на Lancer 9

Нарешті мені прийшов правильний датчик світла для функціїавтосвітла. З такого приводу вирішив зробити невеликий огляд щоброзставити всі крапки над і і показати в чому ж все ж такивідмінність датчика, що застосовується на машині з кліматом, віддатчика на машині з автосвітлом.
Зовні датчики абсолютно однакові за винятком номерів.
Таким чином почнемо з датчика, який мені дістався разом зкомплектом клімату.

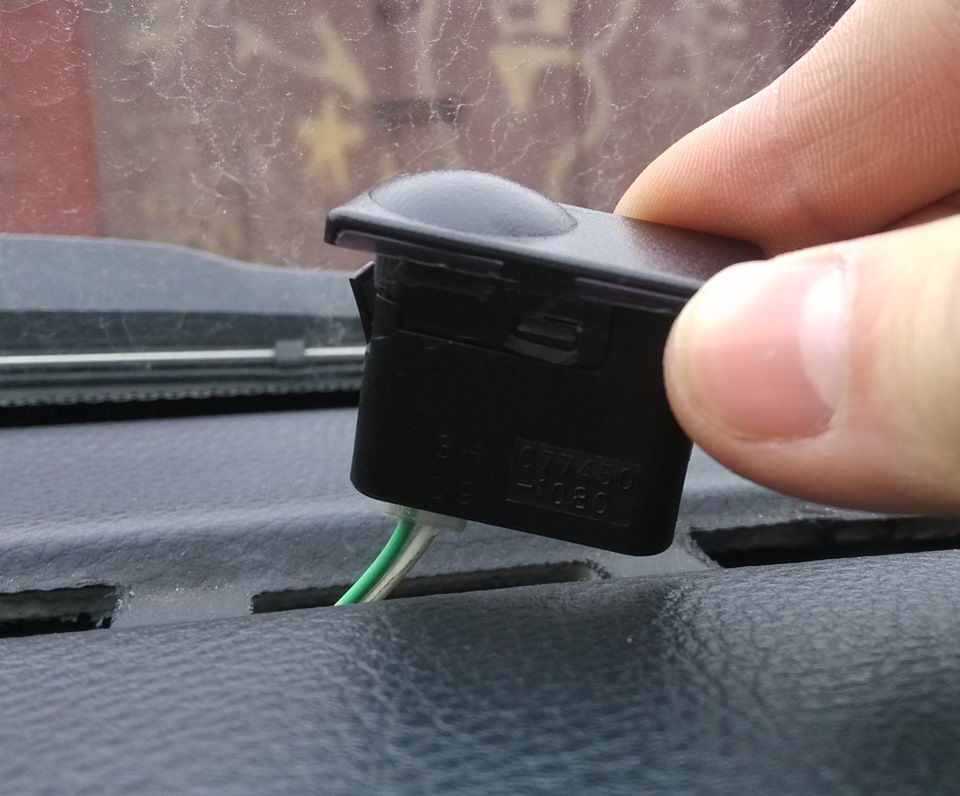

Ставиться від у центрі повітроводу під лобовим склом.Я називатимуйого датчик сонячної активності, щоб уникнути плутанини)
Каталожний номер у нього MR 500655.Із розпізнавальних знаківна боці написані цифри 077450-1080.

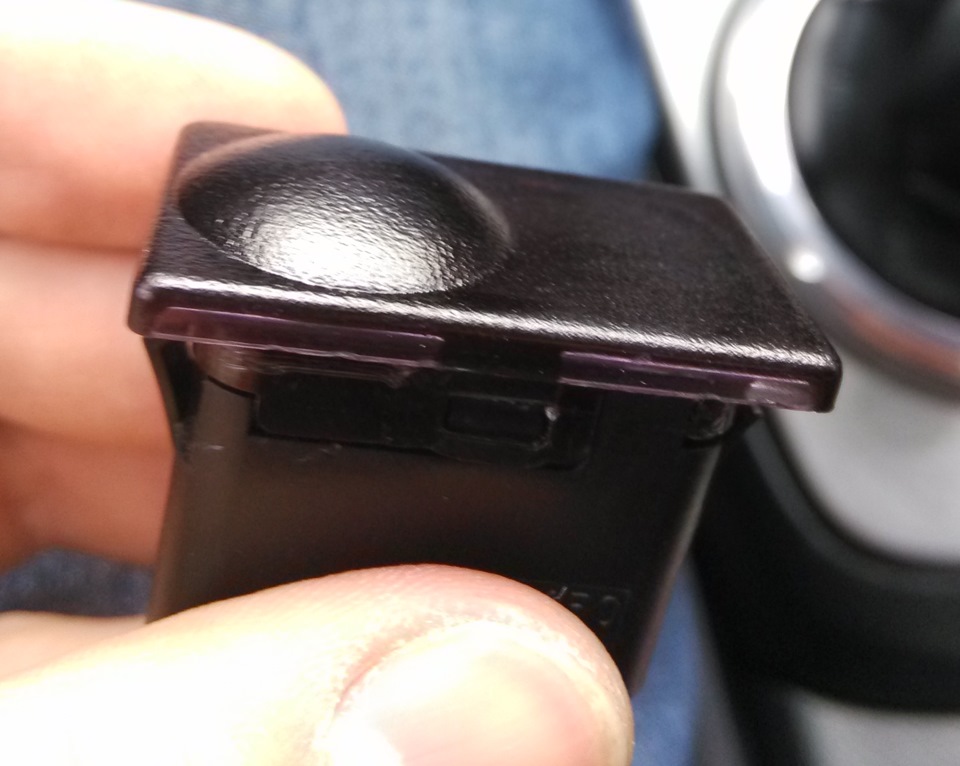

Датчик сонячної активності розташований під опуклою частиноюковпачка.
Датчик сонячної активності MR500655

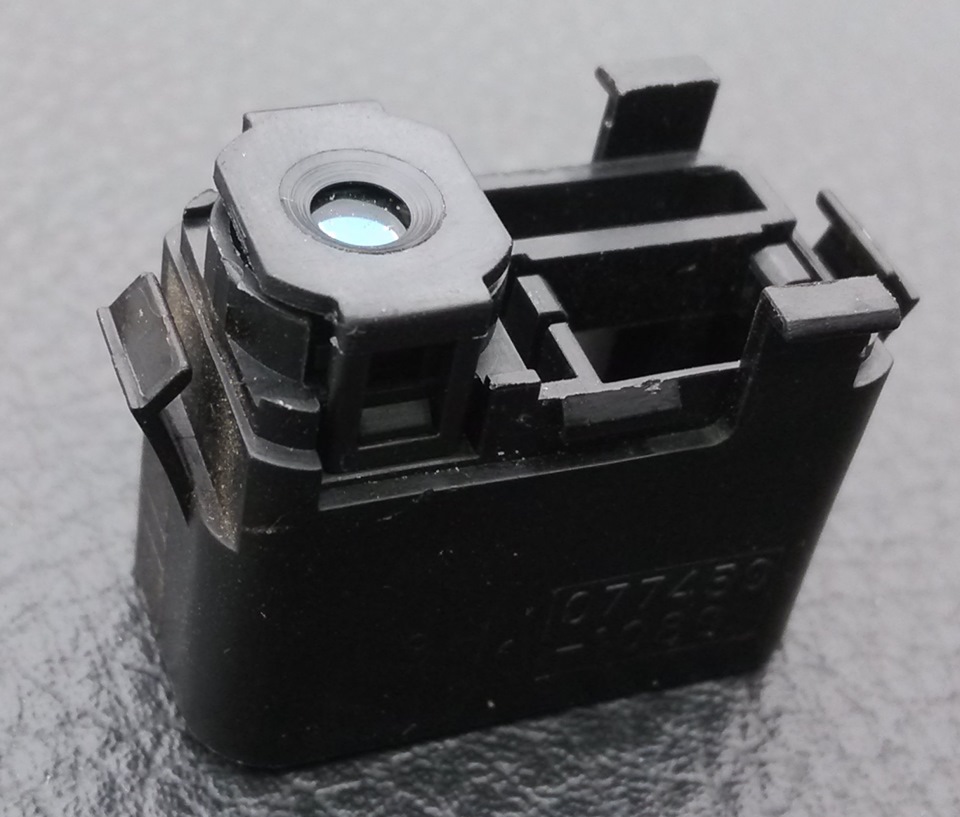

MR500655 без кришки

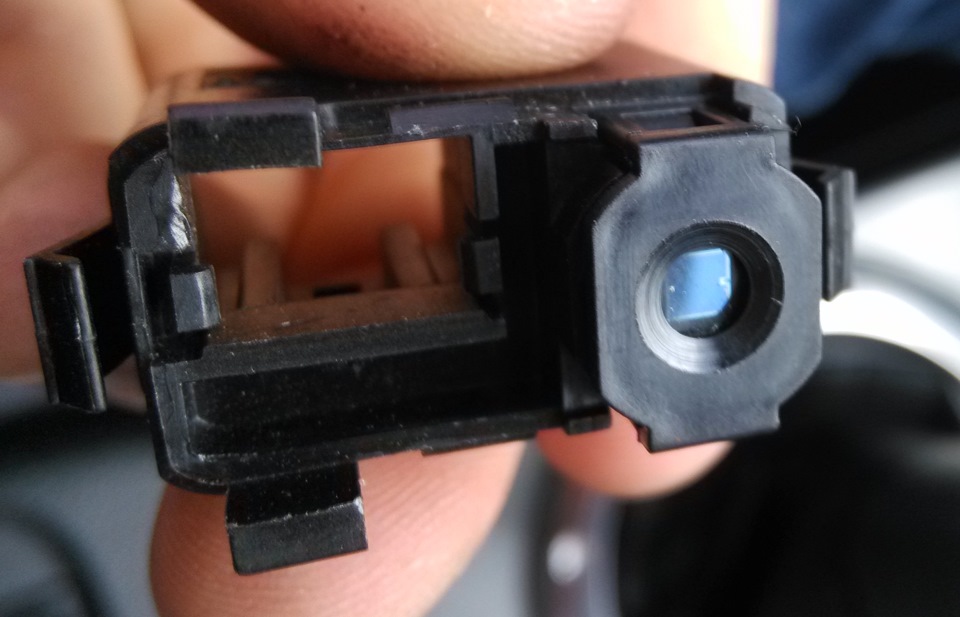

Як ми бачимо тут явно чогось не вистачає)

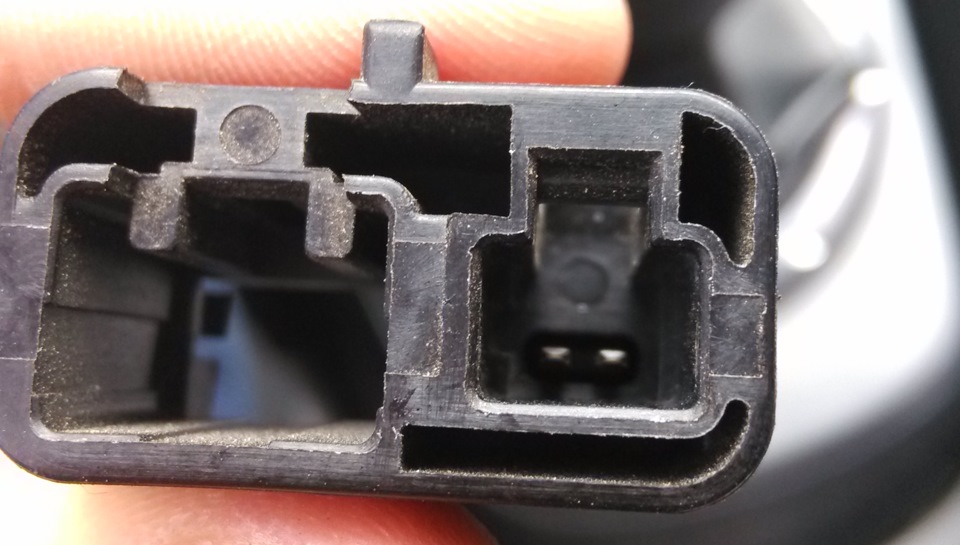

У датчика сонячної активності всього 2 піна.
Тепер про датчик світла.
Каталожний номер він має MR 513034. На боці написано184300-0130.
Датчик MR 513034
Датчик MR 513034 До нього вже підходить 2 роз'єми, 2х і 3хпіновий.
Як ми бачимо тут уже все на місці. Крім датчика сонячної активностіприсутній датчик світла.
У датчика світла 3 піна. У датчика сонячної активності — 2 піна.Для тих у кого не буде коси проводів разом з датчиком. Сфоткаврознімання.
Так виглядає коса для підключення датчика світла + датчика сонячноїактивності.
Рознімання для датчиків.
Проводи від обох датчиків зібрані в одну фішку.
Зелений, жовтий — датчик сонячної активності Синій, чорний рожевий— датчик світла Тут добре видно порядок проводів у роз'ємі. У менезараз стоїть проводка від 2х літрового ланцера з кліматом (європа).Чи є в ній проводка під датчик світла не знаю, але швидше за всенемає. Схема підключення автосвітла. Кришки у датчиків абсолютнооднакові. Можна не переживати, що десь вона більш прозора, десьменша. > На нових моделях Lancer X і Outlender встановленідатчики, які зовні дуже схожі на наші, але всередині вони абсолютноінші і швидше за все не будуть правильно працювати. Зверху —8651A096 Знизу — 7825A019

Докладніше тут - Auto Light Control ASX
Якщо вірити статті, то нові датчики бувають у 2х вигодах - клімат +автосвітло, і тільки автосвітло.
На відміну від наших, які бувають клімат + автосвітло і тількиклімат.

Залишилося розібратися з ручкою включення автосвітла . Їх також, яквиявилося, кілька видів буває. Все зібрати воєдино і радіти новійфункції :)

Всім дякую, хто дочитав до кінця і дякую magicVL за датчик.
До речі, каталожний номер заглушки яка на машинах без клімату, якщокомусь треба - MR398773
