Благо зовсім недавно я натрапив на фото, які для мене робив < span> angelfear і вирішив що час писати звіт.
Ідея як переробити ручку цілком і повністю належитьangelfear, навіть усі фото його.
Почнемо по порядку:1. Датчик світла. Якщо у вас стоїть клімат і єдатчик у торпеді, це ще не означає, що у вас є датчик світла, Вампотрібен датчик сонячної активності, суміщений з датчиком світлаДетальніше читайте в статті .
Судячи з усього, готових таких ручок не існує (принаймні, менізнайти таку не вдалося.) Але, на щастя, є можливість нашоїпереробки.
Переробка складається з двох частин:переробка ковпачка (додаванняще одного положення) та переробка контактів на платі ручки.
Ручки світла можуть бути 2х видів. В одних плата і бігунокзнаходиться в ковпачку, а в інших в ковпачку тільки механізмклацань, а плата з бігунком знаходиться в основі ручки білякермової колонки.
У даній статті описаний другий тип ручок, стандартний дляєвропейського ланцера.
Ковпачок
Для зняття ковпачка потрібно вийняти металевий штифт зі зворотногобоку, вкрутивши в нього маленький саморіз, або будь-яким іншимзручним способом.
< /p>

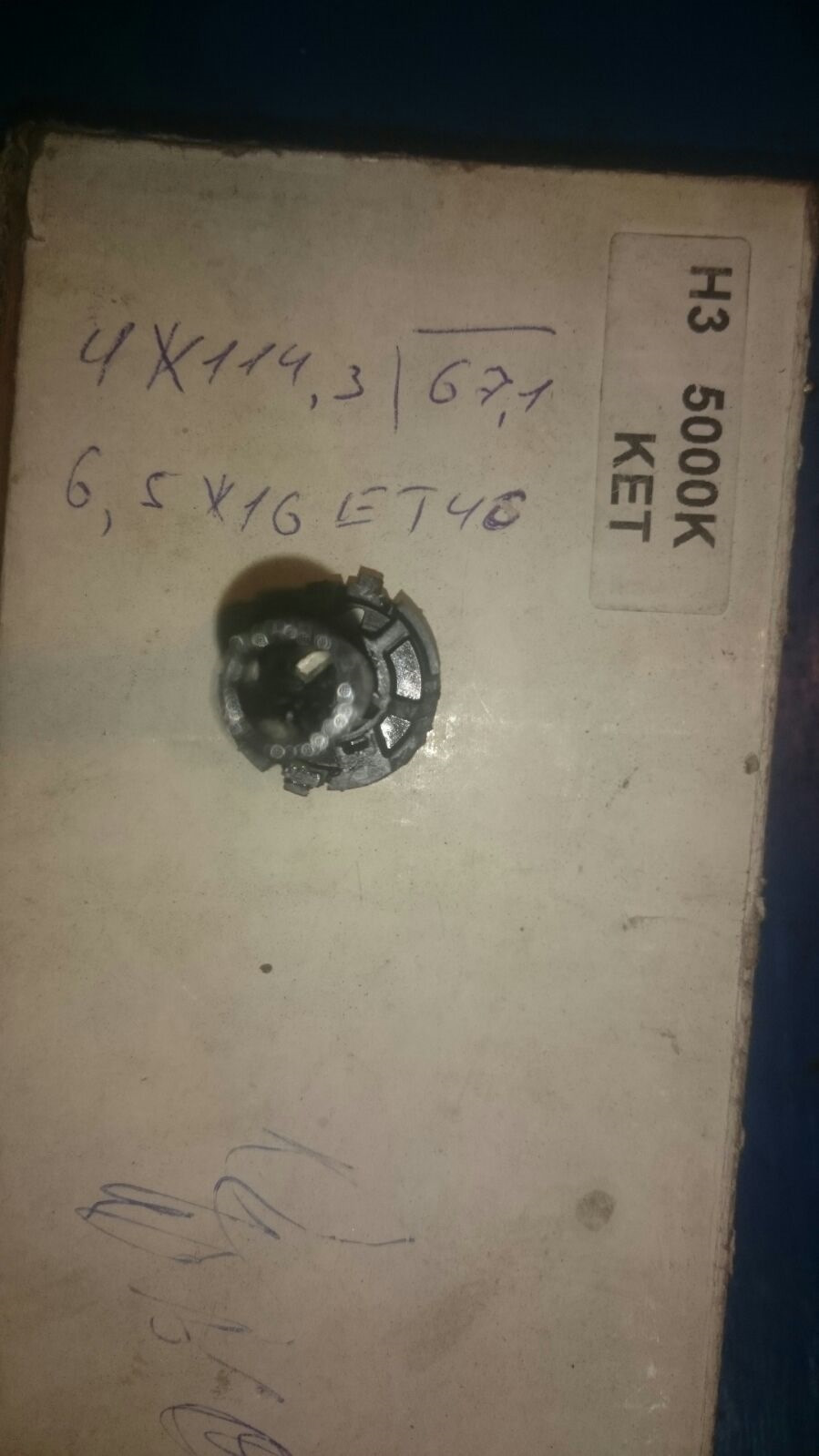

Зворотний бік ковпачка

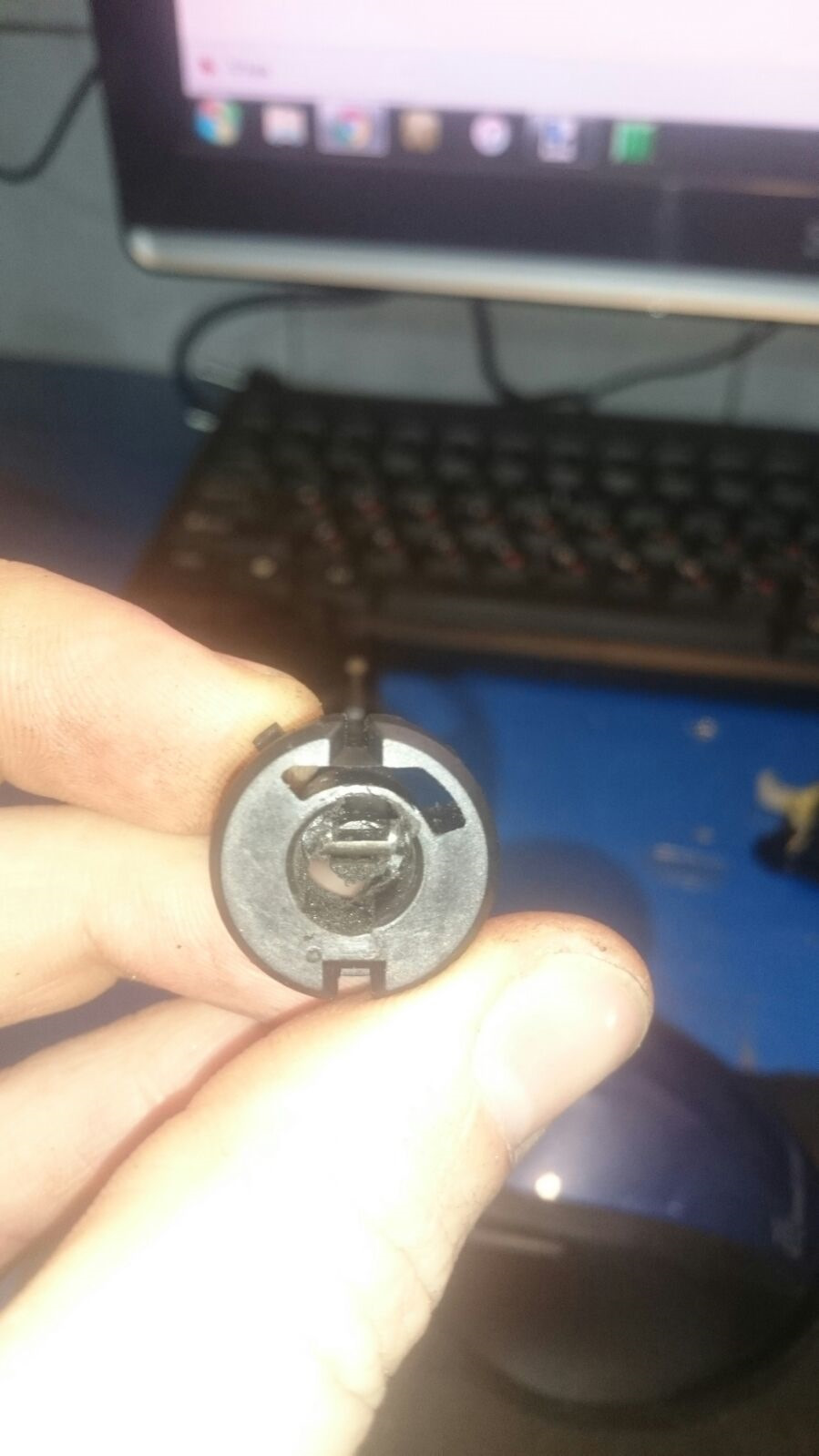

Шайба з ковпачка
Шайба з ковпачка

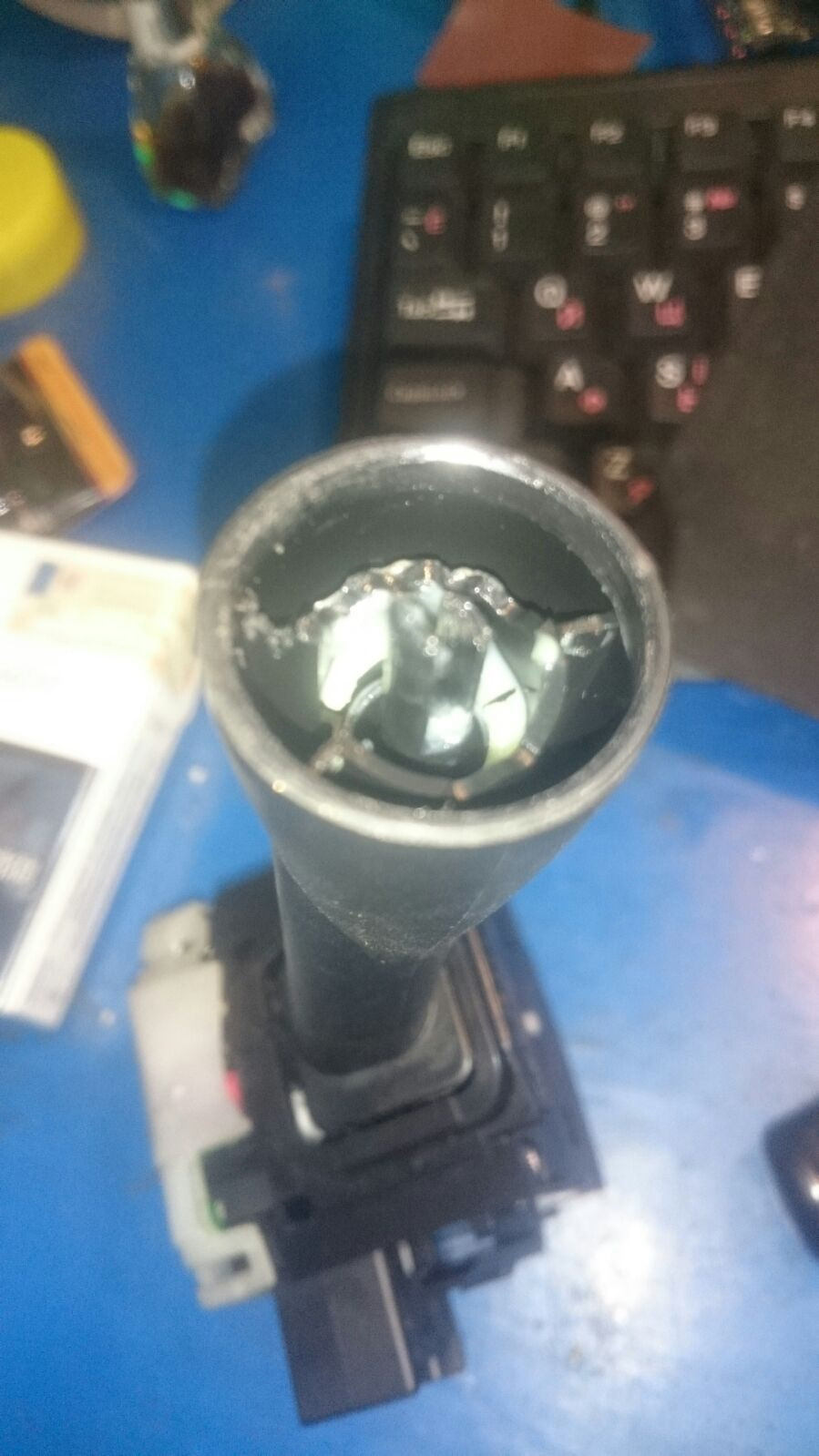

Ручка без ковпачка
У ковпачку є кулька і пази, по яких він ходить. Через всю ручкупроходить циліндр, який внизу відповідає за переміщенняповзунка.

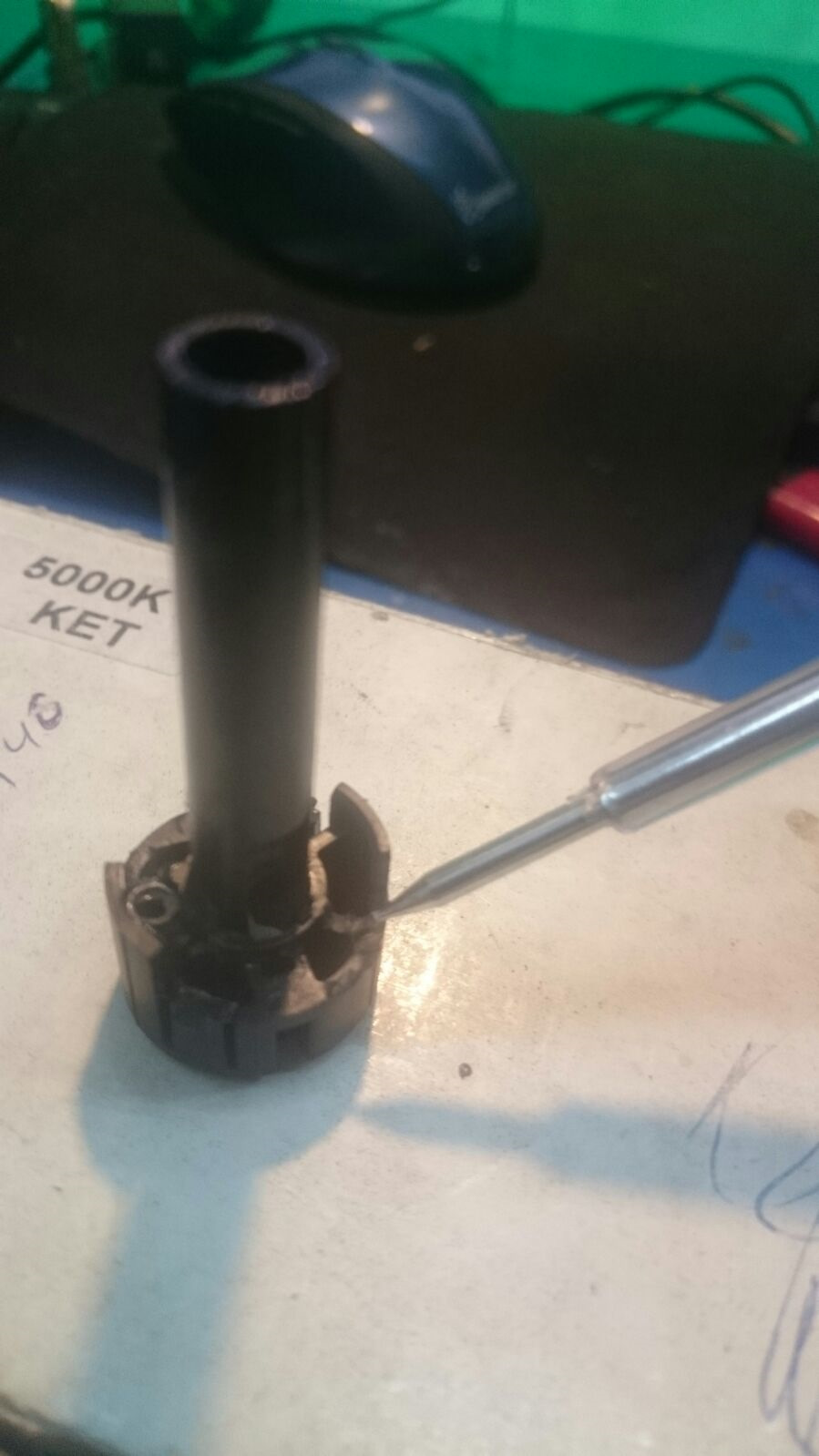

Циліндр із ручки

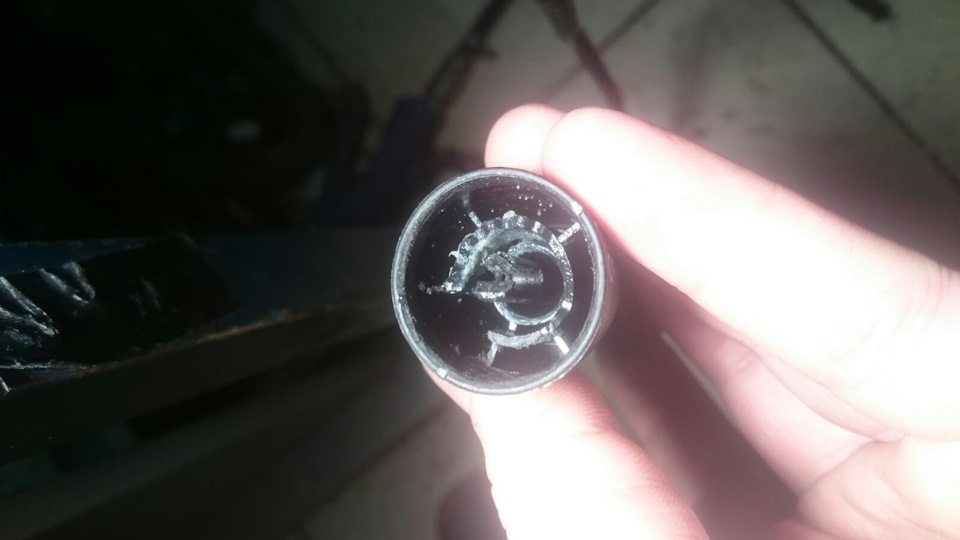

Сутність у тому, що в ковпачку вже є 4 пази, за якими можепереміщатися кулька. Але нижня частина має обмежувач, якийупирається на 3м положенні (положення OFF). Ось його то й требатрошки підпиляти. Якщо ви ще не втратили кульку, збираємо все взворотному порядку і переходимо до переробки. Плати внизуручки.
Плата з бігунком
Розбираємо нижню частину ручки і бачимо приблизно такукартину.
Плата ручки світла Lancer IX
Справа йде загальний мінус, зліва від нього доріжки, які повзунокпочергово замикає. Раніше повзунок зупинявся на останньомуконтакті, який веде в нікуди, оскільки не вистачає ділянок доріжок (червоні кружечки).Після обробки ручки у нас додалося новеположення, при якому повзунок взагалі не замикає жодну з доріжок.Це нове положення OFF.
Далі необхідно відновити відсутні ділянки плати.
Має вийти приблизно так, як на картинці.
Тепер Клацання ковпачка відповідають наступним положенням:
— Близьке світло
— Габарити
— AUTO (колишній OFF)
— OFF
Положення
Положення
3. Схема підключення.
Коли у вас вже є датчик світла і правильна ручка, залишаєтьсясправа за малим - підключити це все! Схему знайшов у книзі поLancer Cadia. Підключав не сам — віддав електрику, він усе зробив.Схема підключення датчика світла 4.
4. ETACS.
У мене стоїть ETACS від еіртрека зі складанням дзеркал тавбудованою сигналкою. Чи працюватиме автосвітло на інших блокахпоки не відомо.
По роботі скажу, що працює дуже чітко. Датчик світла не глючить, хибних спрацьовувань немає. Дуже зручно при заїздах на критіпаркування, гараж та інше.
Переробка не настільки складна, як може здатися на перший погляд, просто я намагався якнайдокладніше описати процес.
Ще раз спасибі angelfear За всі ці фото та за ідеюпереробки. Без нього нічого б не вийшло
Всім дякую і з наступаючим Новим роком!
"чи працюватиме автосвітло на інших блоках поки не відомо.
По роботі скажу, що працює дуже чітко. Датчик світла не глючить, хибних спрацьовувань немає. Дуже зручно при заїздах на критіпаркування, гараж та інше.
Переробка не настільки складна, як може здатися на перший погляд, просто я намагався якнайдокладніше описати процес.
Ще раз спасибі angelfear За всі ці фото та за ідеюпереробки. Без нього нічого б не вийшло
Всім дякую і з наступаючим Новим роком!
"чи працюватиме автосвітло на інших блоках поки не відомо.
По роботі скажу, що працює дуже чітко. Датчик світла не глючить, хибних спрацьовувань немає. Дуже зручно при заїздах на критіпаркування, гараж та інше.
Переробка не настільки складна, як може здатися на перший погляд, просто я намагався якнайдокладніше описати процес.
Ще раз спасибі angelfear За всі ці фото та за ідеюпереробки. Без нього нічого б не вийшло
Всім дякую і з наступаючим Новим роком!
Коментарі6
Так за наявності датчика світла досить нове положення ручки світла зробити? А проводка?
по проводці там 2 проводи від датчика докинути. До ручки ніяких проводів не треба. Там все вже є.
А праворулькам щастить. У них були перемикачі з Auto
Потрібна штука, 100% так само зроблю))
Що саме цікавить? Як будь-який автосвітло стало темно - фари ввімкнулися, світло - вимкнулися.
А приладка (освітлення в ній), магнітола… так само миготять залежно від датчика світла?
