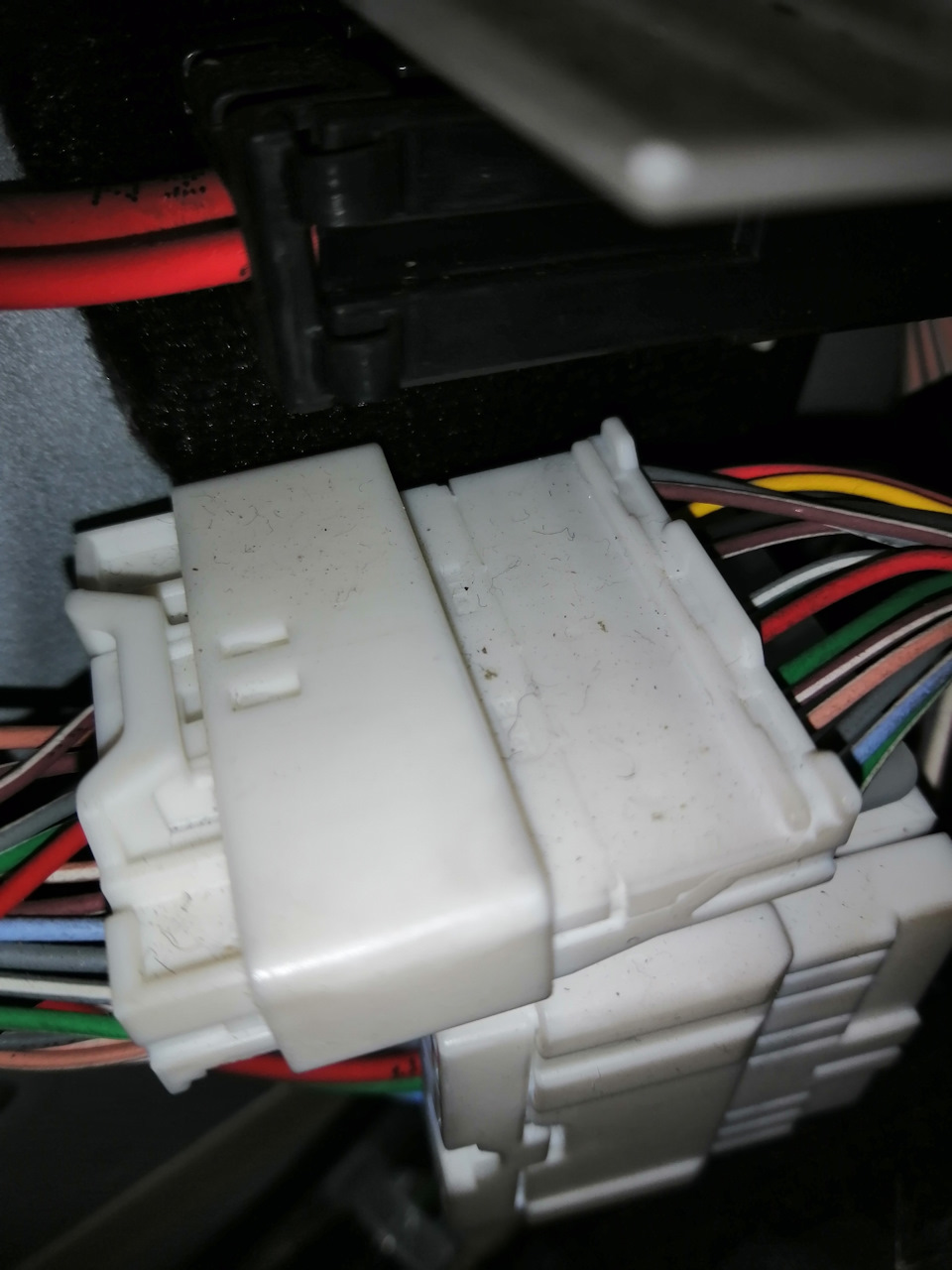

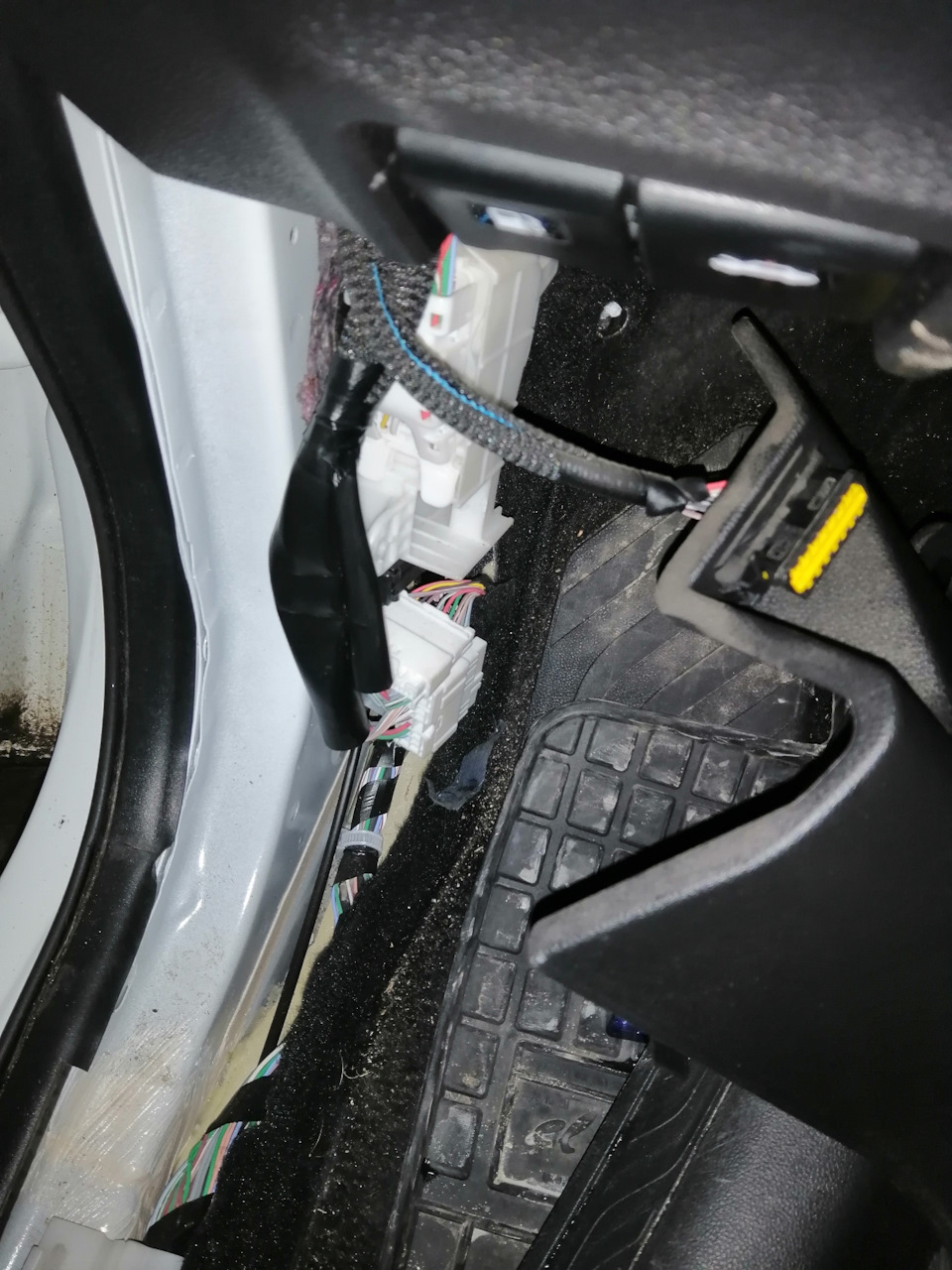

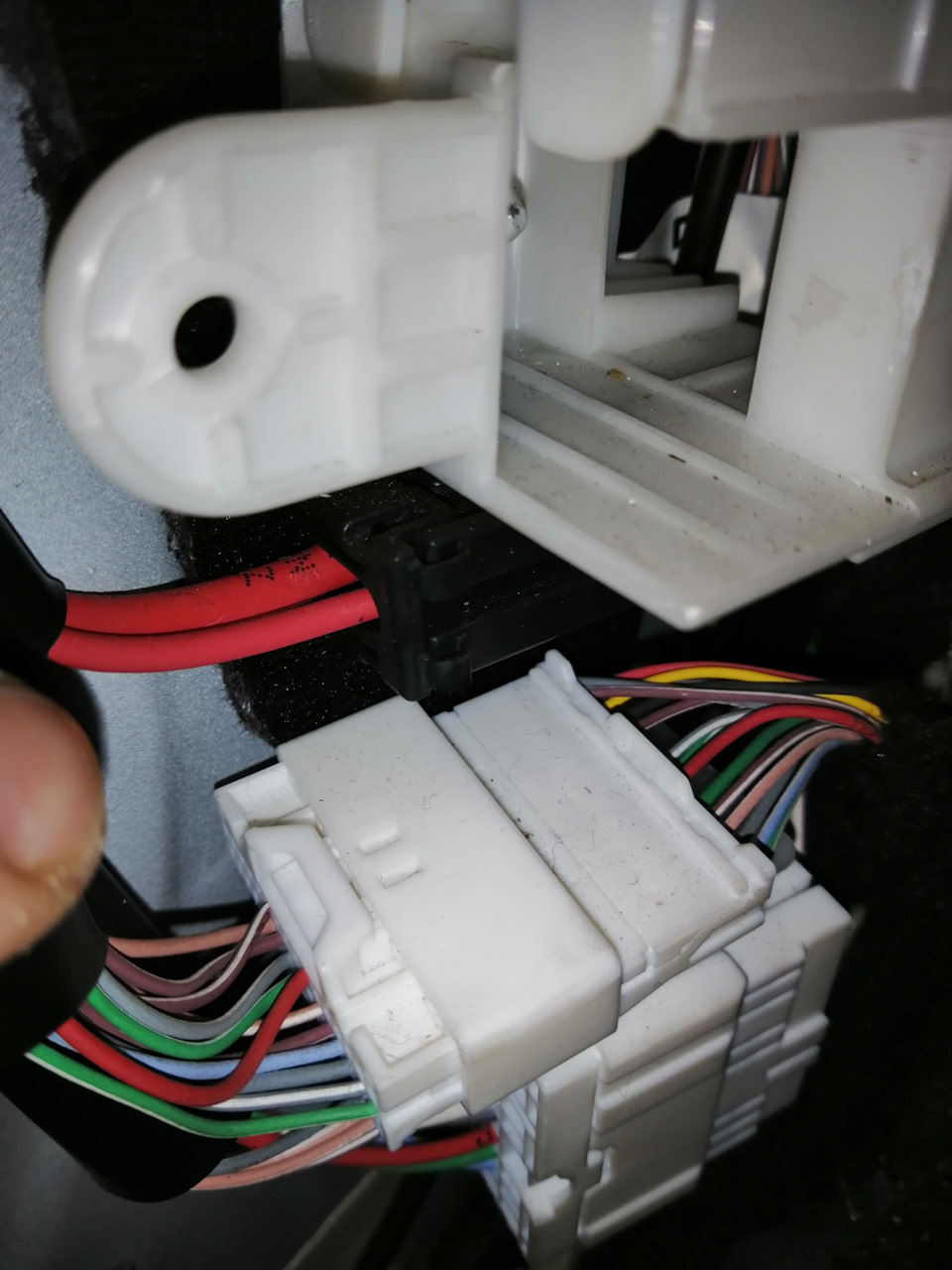

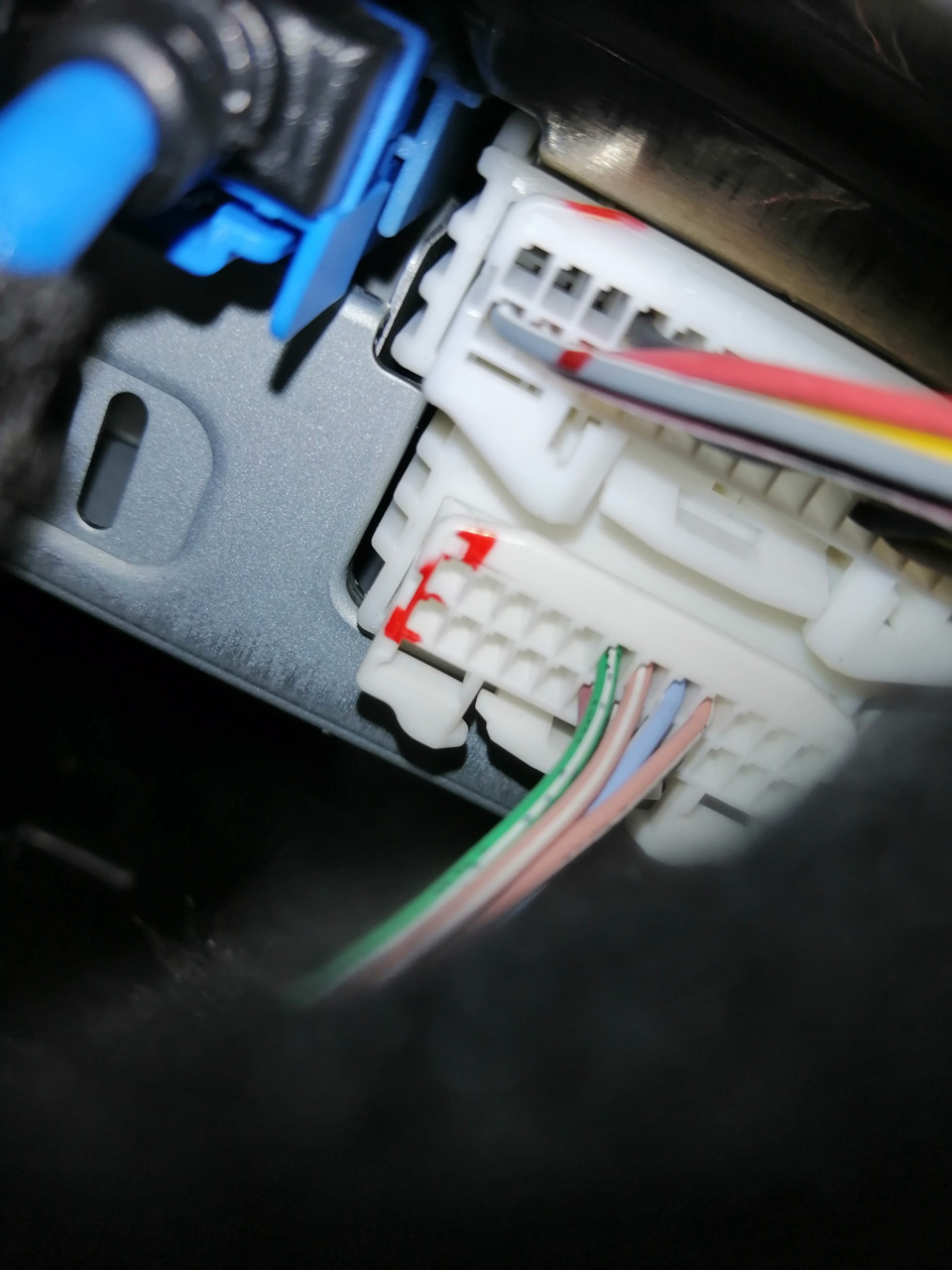

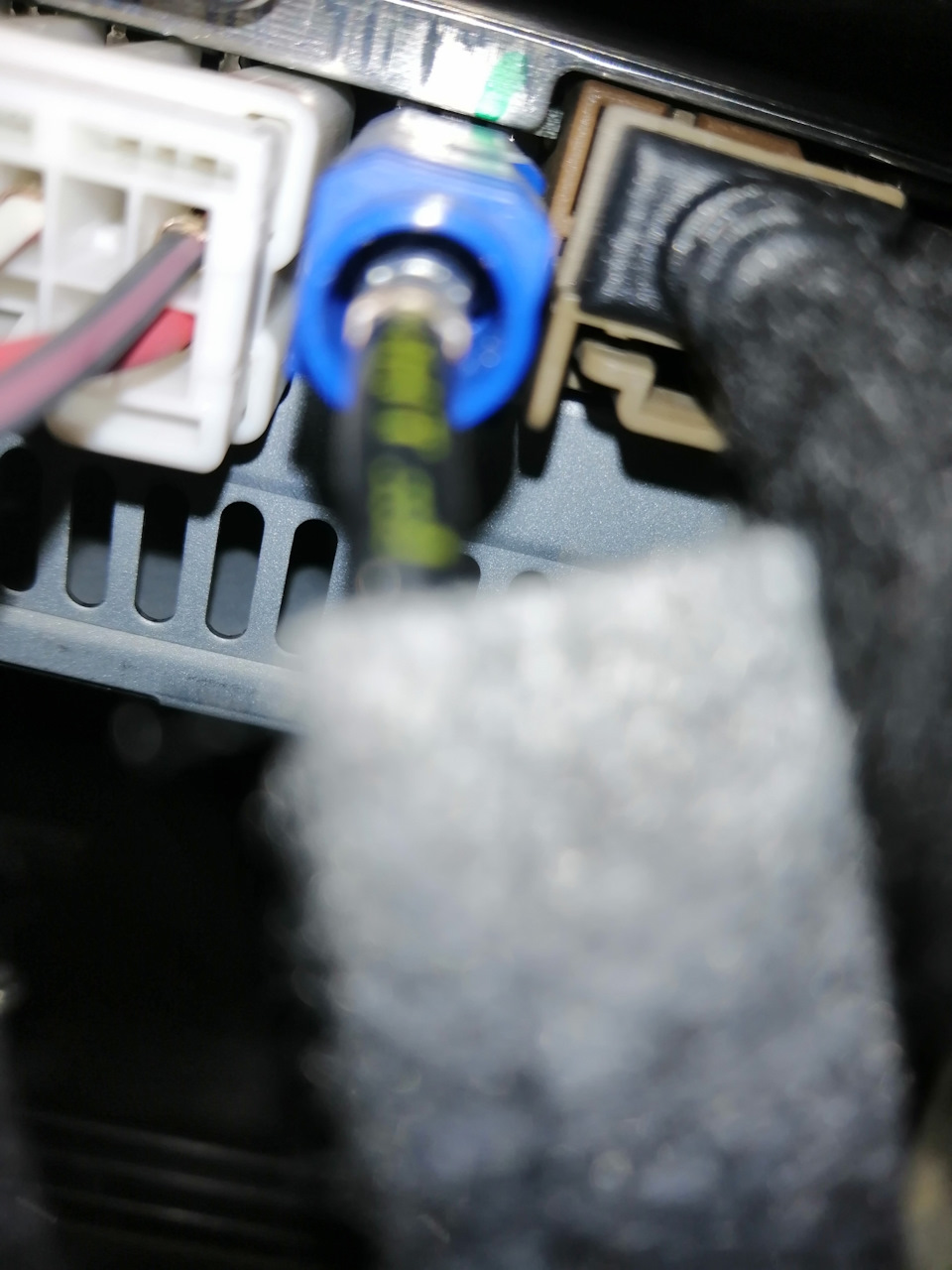

Доброго часу доби всім. Заводу, я так розумію) відсутній шматокдроту від водійської стійки до r-link. Зняти r-link - гемор ще той, я так і не наважився. Через роз'єм під клімат І ось що я побачив (на фото) дивимося зліва на право фото 8, потім 5 і 3. На 3 фото 2фішки, одну я дістав фото 6, друга на 8 проводів - можливодинаміки, хоча де твіттери?
За підсумками щоб підключити камеру мені треба докинути 4 дроти, від стійки де вони в колодці це не проблема, але в який в якийроз'єм їх встановлювати в r-link?
Якщо хтось працював за даною тематикою прохання поділитися.ВласникиМеганов і Талісманов чув, що протягували проводку, чи незнаю такарозпинування буде.
Схожі записи
Заміна передніх важелів, повітряного фільтра та задніх колодок
Заміна передніх важелів, повітряного фільтра та задніх колодок
5
Заміна датчика температури вихлопних газів на Kadjar
Заміна датчика температури вихлопних газів на Kadjar
17
Коментарі18
Може
RLink можна дістати дуже просто треба зняти центральний повітрозабірник і відрізати пластик посередині, ніякої шкоди від цього не буде зате процедура зняття RLink ~ 5 хвилин;)
Я фішку на 32 пін. дістав через низ (роз'єм клімату).
Мені треба було зняти голову;)
Дякую!
Завжди будь ласка.
Ще розглянув фото тієї фішки що ви дістали на 32 піна думаю що крайні 4 та є для камери, але це моя думка
Мене ці дроти теж насторожили, тому що схожі на дроти камери. Думаю треба червоний перевірити мультиметром. Подивлюся, що покаже.
Маю на увазі, що тут повинні бути дроти на камеру, якщо вони на фішці на стійці скраю то за логікою вони і тут повинні виходити. думав може взяти живлення від заднього ходу ліхтаря а два дроти простягнути для сигналу на камеру
Цей роз'єм походу і є на 32 піна куди треба підключити камеру
Тут вони на фішці крайні те й там має напевно бути скраю
Пробуватиму на вихідних.
І такі пристрої щоб виймати піни
За логікою роз'єм на 32 піна там і шукати ці дроти. Я собі замовив піни на алі, планую припаяти до них дроти і поставити їх у фішку.
Вітаю. Ви нарешті зважилися продовжити) Я ще не дістався до цього, напишіть якщо все вийде, що куди і як ато теж камеру встановив але дроти поки не тягнув
Я напишу як що вийде.
Буду вдячний, може мені буде легше потім зробити
Тобі треба буде переконатися, що після кодування рлінк і включення задньої передачі на червоному дроті повинен бути плюс 6 вольт щодо чорного (він є масою або мінусом) Стрілка синя на фотографії поставив для перевірки саме там харчування, якщо є харч...
