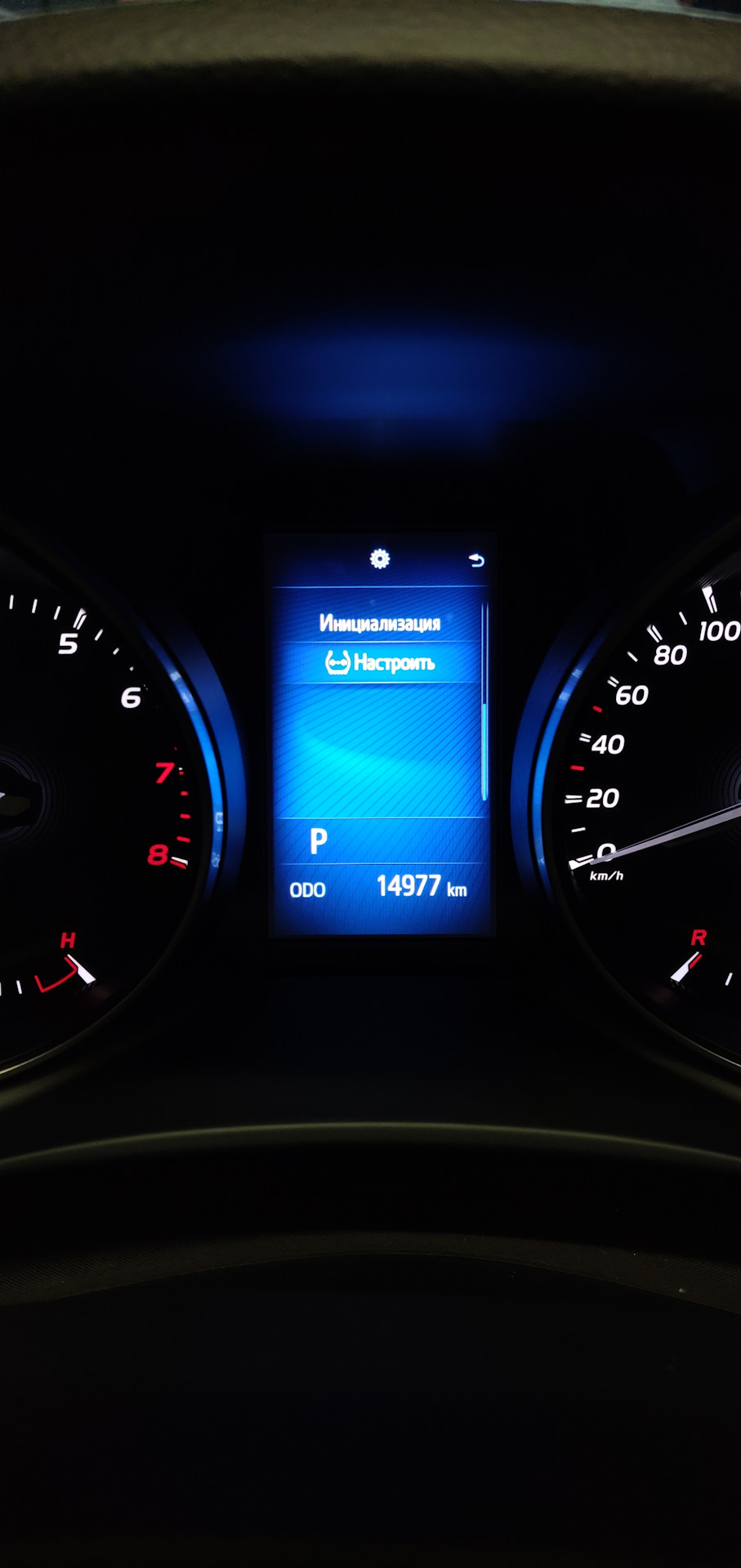

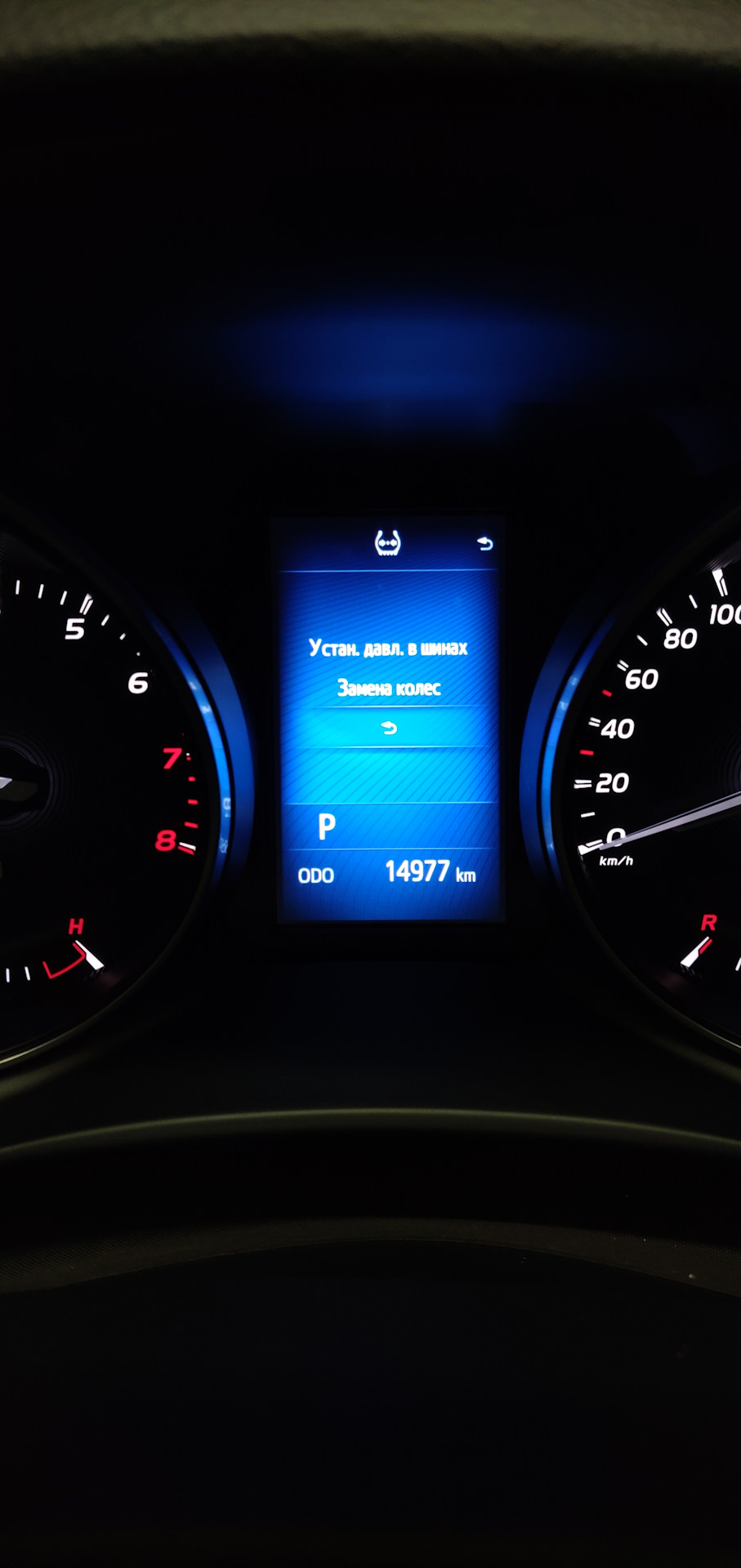

Ось воно заповітне меню. Було хвилювання, що воно не з'явиться, абуде просто індикація значком. А ні, з'явилося, як побачилоблок.
Привіт усім.
Довго не писав, було дуже багато роботи і домашнього клопоту.
Але видався вільний час і зайнявся я трохи машиною.Перебрав газовийредуктор, настав час це зробити.
Але у дістався до блоку TPMS який купив вже більше півроку тому, але все не було часу його поставити.Восени я придбав диски відостаннього Avensis з гумою на них і комплектом датчиків TPMS.Гріхїм просто бовтатися в колесах, був куплений блок і вчора успішновстановлений .
Процес установки описувати в деталях не буду, тому що в цьому немаєнеобхідності, той хто вміє дружити зі схемами та проводами, зможеце зробити сам і без опису процесу.
Скажу тільки що місце для блоку я вибрав інше, тому що сильно довгідроти довелося б тягнути через всю машину, блок поставив підштатною магнітолою, там якраз є порожнє місце з блоками реле.Обзвівся схемою підключення самого блоку і погнав . Післязакінчення установки, у приладці з'явилося додаткове менюкеруванням блоку TPMS (установка тиску, заміна на другий комплектколіс). Лампа індикації теж запалилася. Підключив TIS TOYOTA зайшову налаштування блоку, прописав номери id датчиків, скинув помилку, про те що при першому включенні блок не зміг знайти старі датчики.Лампа на приладці згасла і програма показала тиск і температуру вкожному колесі.
Шкода що Toyota досі прагне зробити висновок інформації про тиск ітемпературу в колесах на приладка в бюджетних машинах і залишає цеяк опцію преміум класу lexus і до недавнього часу camry.
Але і на тому добре, і є ґрунт для подальшого роздуму щодовідображення цієї інформації.
Ось трохи фото.

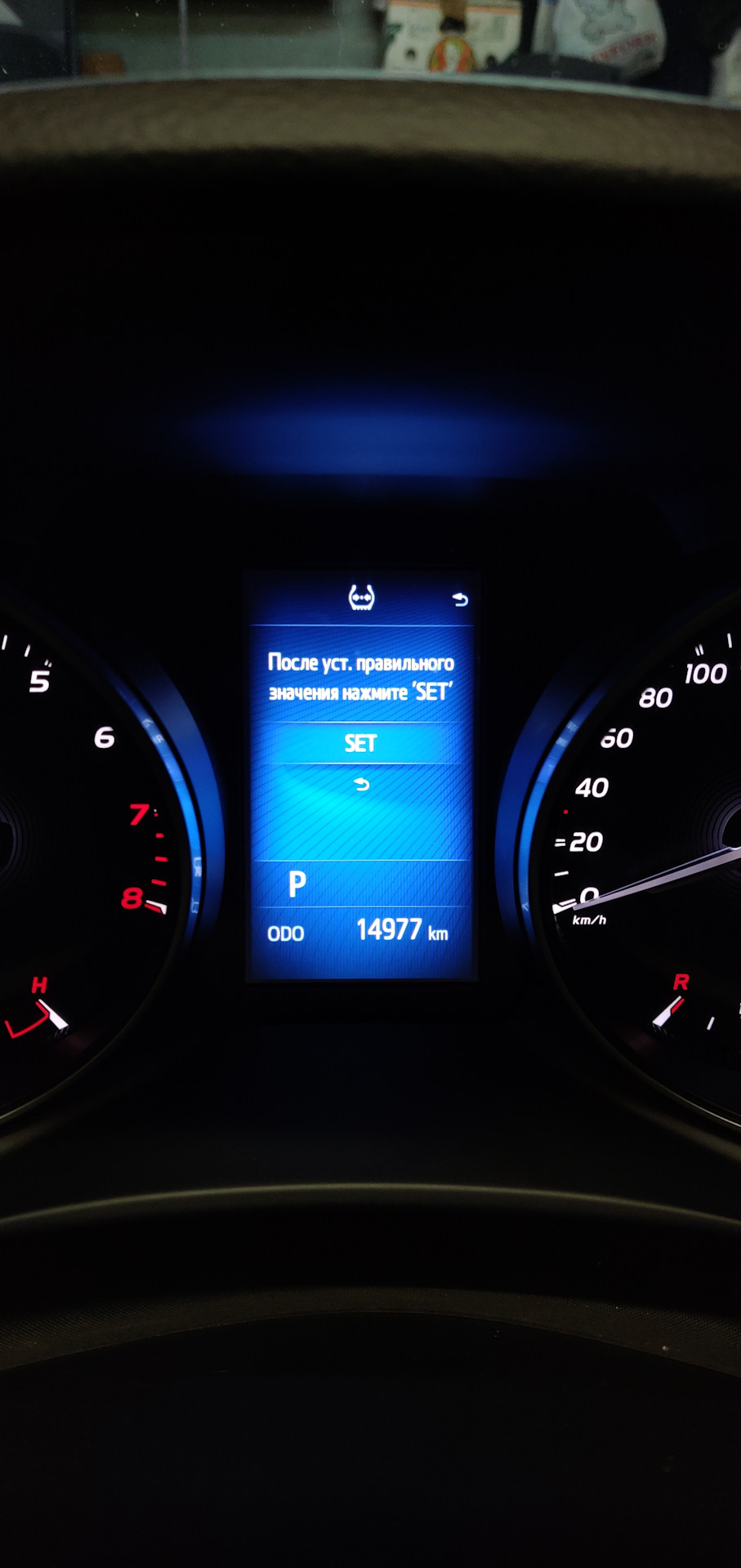

Процес встановлення та фіксації накаченого тиску в колесах.

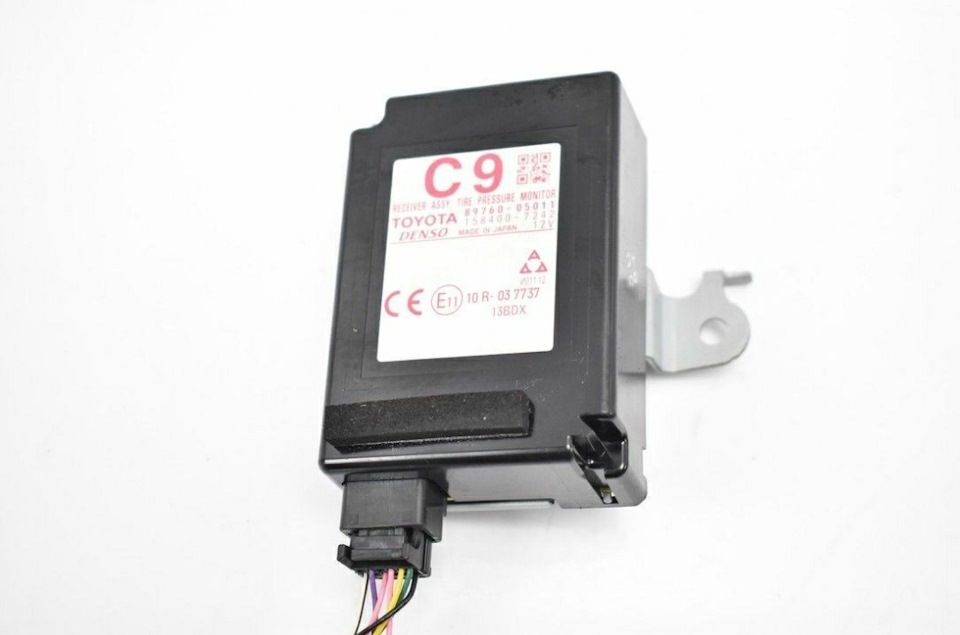

Так виглядає сам блок TPMS

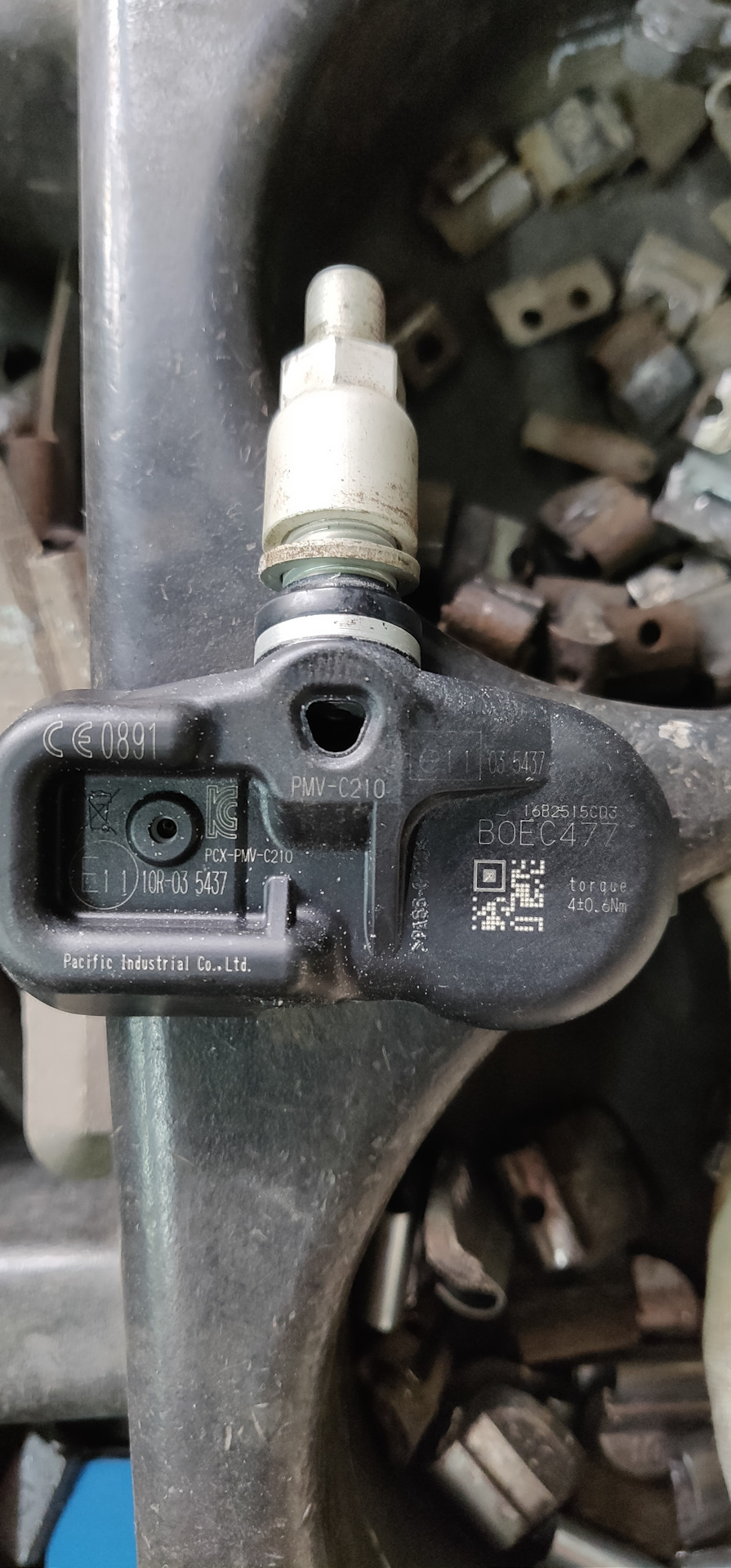

А це сам датчик. Ще восени, поїхав на шиномонтаж, зробивбалансування коліс і переписав номери датчиків, для прописування їху блок, готував сани влітку, так би мовити :)
Ось схема, кому буде цікаво зробити таке
Ось ще шматочок схеми
Коментарі14
привіт. як дізнатися в техстрімі який датчик 1,2,3,4 за яке колесо відповідає переднє ліве, переднє праве і тд?
Через toyota ts
привіт. TPMS стоїть але помер датчик у колісі. підкажи плиз як самому прописати новий датчик у систему ? який софт/інструменти потрібні для це?
А на нових рейсталах просто кнопку перенесли в приладку ) що б не лазити за нею і не шукати )
Не знав, що крім лампи ще й меню в приладці є. За функціями, мабуть, копіює кнопку set під кермом. У мене меню немає, тільки лампа.
У вас авто з таким функціоналом не йшло, це тільки після рестайлінгу 2015 року.
Ну, у мене вся електроніка від рестайлу. Може на рав4, це на п'ятому поколінні є?
Я щось не зрозумію, у вас фото у профілі від дорестайлу, а машина куплена в 15 році, а рік випуску який, до 05.2015?
Все вірно з машиною, вона 15 років дорестайл, в бж загляньте. Все почалося із заміни приладки, а далі докотився до повноцінної Toyota safety.
У тебе прилад більш схожий як у camry/ там подіє повинно бути відображення машинки з колесами і тиском.
У жодних опціях, на рів, не зустрічав такого відображення. Напевно треба дістати модуль від камрі або nx. Я так розумію що поки не спробую не впізнаю.
А що написано в мануалах нових rav4 на цей рахунок?! Я сумніваюся, що модуль від camry відрізняється від модуля rav4 або avensis
Rav4 безпосередньо кинули, на західних форумах купа незадоволених, що крім лампи нічого немає. А для канадців і лампу загоїлися. Це стосується і 4-го і до 5-го поколінь.
Toyota, багато чого затискають, залишають на преміум, хоча могли б багато чого показати
