Всі, хто стежить за моїм авто пам'ятають записи Фото для затравки, Розбір старого спідометра і Тизерочок.

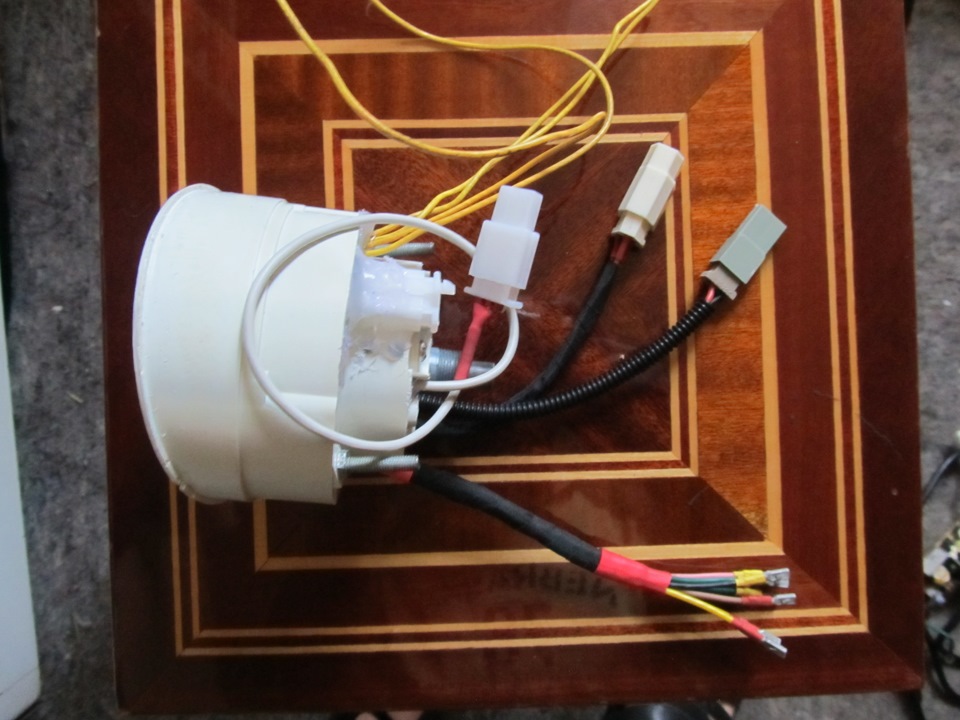

Пройшло деяку кількість часу, і все прийшло до логічногозавершення. Виходячи з практичних міркувань при підключенні, всідроти були розділені таким чином (фото нижче):- 2-х контактнийроз'єм (з гофрою ) - живлення підсвічування значків( + і -);
- 3-х контактний (на корпусі) - покажчики поворотів (- і два +); білий провід) - спідометр (-, + і сигнал з датчика швидкості);
— пучок дротів з клемами "мама" — керуючі сигнали для значків (керуючий +).
Так, поки не забув.

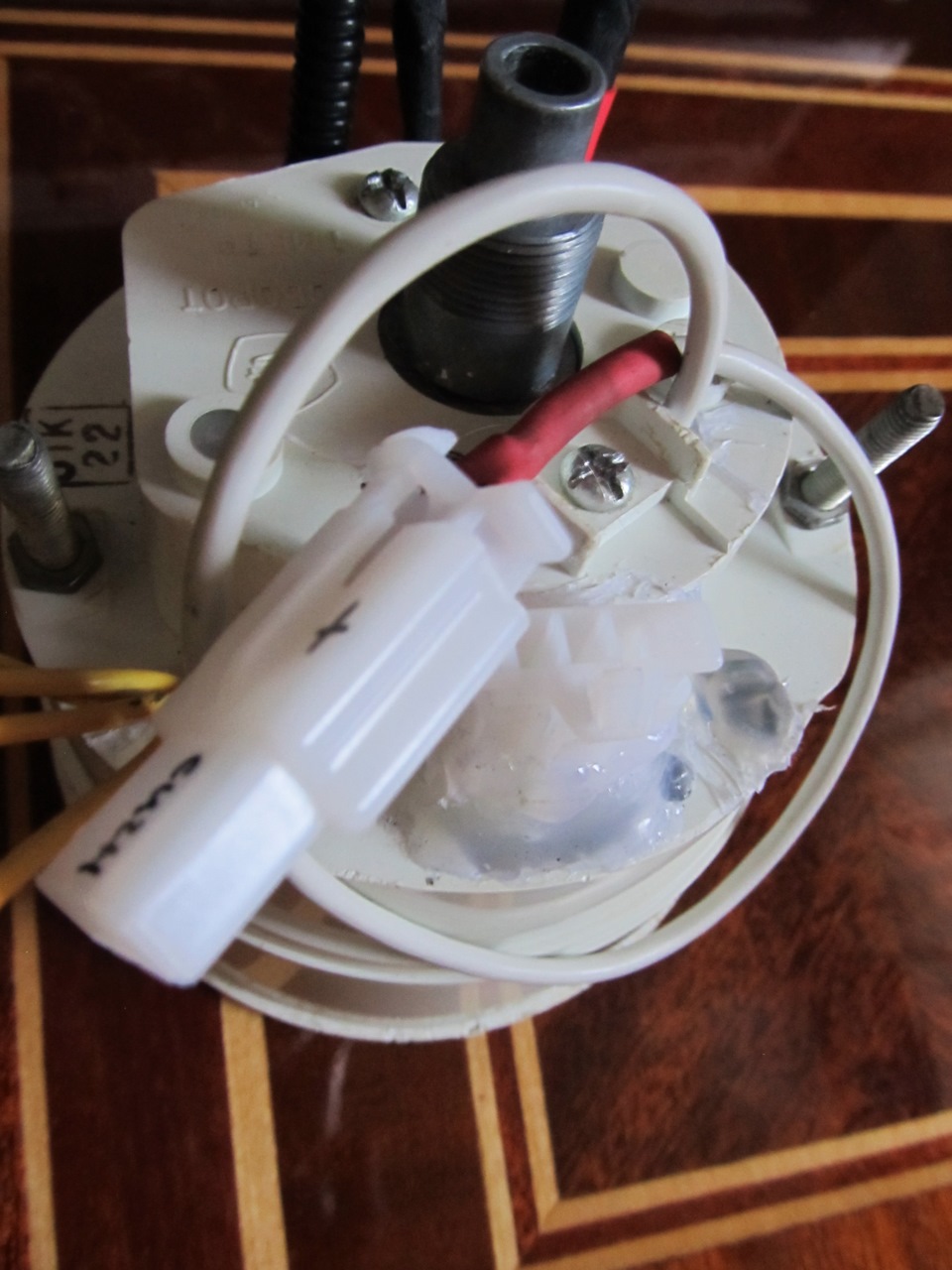

Проводи спідометра

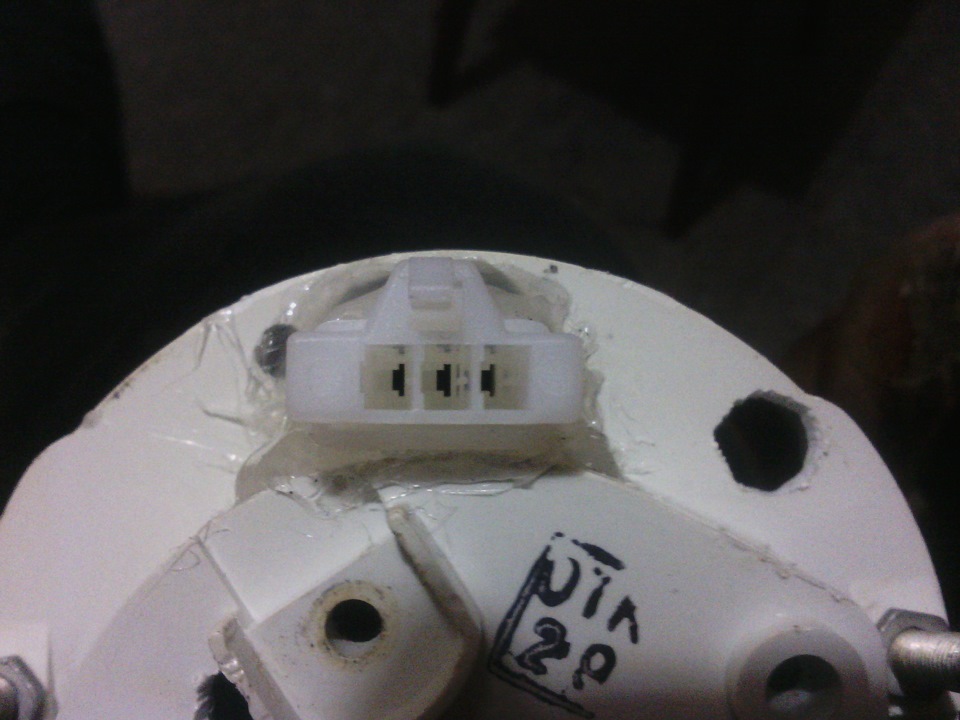

Роз'єм покажчиків поворотів (термоклів рулит=))) ДЛЯ СКЕПТИКІВ ІЛЮБИТЕЛІВ РОЗПОВІДАТИ, ЩО ТЕРМОКЛІВ ПОПЛАВИТЬСЯ, А ЯКЩО НЕ ВІДРАЗУТО Влітку 100% 100% ТСЯ =)))))

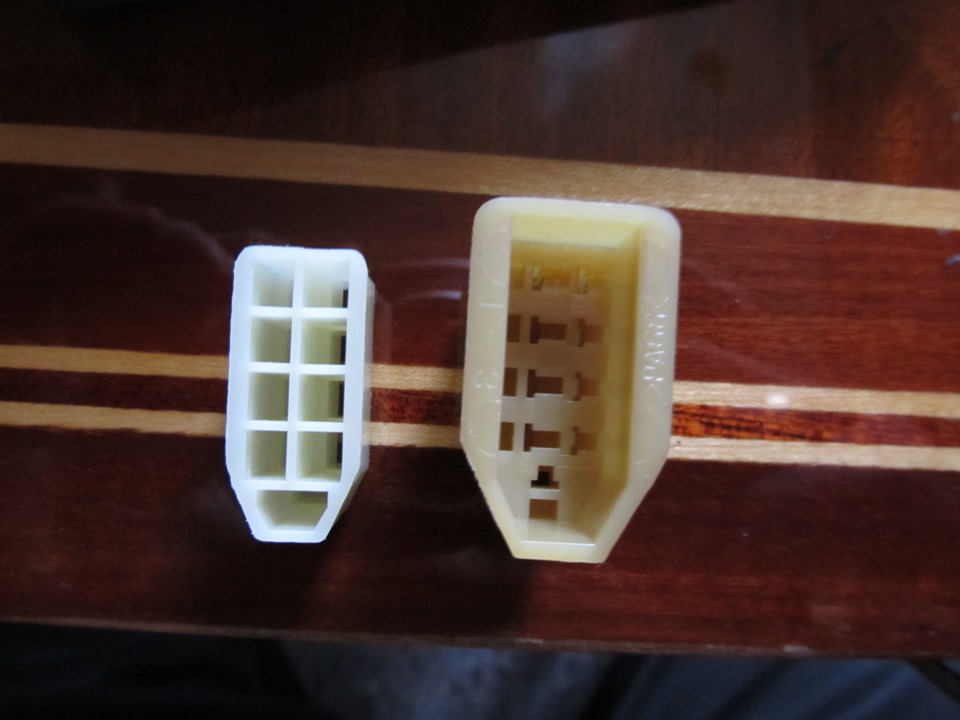

Рознімання
ПП для значків. Світлодіоди 3528. Кольори - зелений, жовтий тачервоний. Все розраховано таким чином, щоб вони отримували струм небільше 50% від номіналу
Восьминіжок xDDDDD
Провід від датчика швидкості до спідометра Сам датчик швидкості)), і найбільш довгоочікувані фото - процес роботи:П.Си. Всім дякую заувагу, всім бобра=)))
