Пересвіт приладки. Нарешті ... УРА! ))

Хто стежить за моїм БЖ, в курсі, що пересвіт приладки я почав рівно2 роки (! ) назад *рукалице* …
Звичайно, тоді я почав терзати свою рідну приборку Про всі мукиможна почитати:
1. Експерименти (серія №0)
2. Початок пересвіту (серія №1)
3. Пересвіт, облом… (серія №2)
4. Черговий облом… (серія №3)
через півроку роздумів прийшов до необхідності купівлі приладкинового зразка, на світлодіодах.Приборка була куплена на розбиранніза 300 грн з повністю збіжним склом — не біда, у мене на той моментвже лежало нове скло і козирок з перефарбованим чебурашкою.Який наній був пробіг не пам'ятаю.

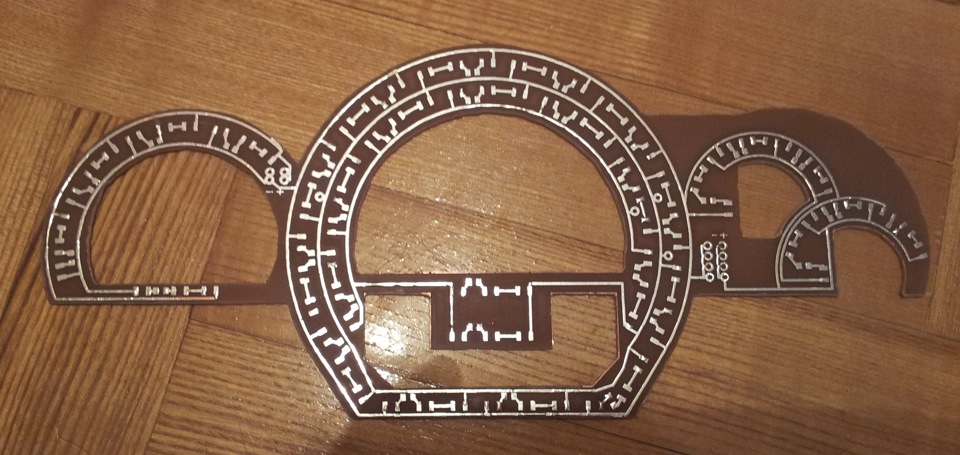

Потроху я почав працювати над цією ПП. Які сильно відволікали відцього дріб'язкового питання — 4 місяці за кермом Форіка ізсусіднього БП, народження сина, переїзд до іншої квартири, в іншійквартирі, природно, питання пов'язані з меблями, електрикою, сантехнікою… Та й роботу ніхто не скасовував…; ) Тому маємо, шомаємо ... Весь процес описувати бажання просто немає. По-перше, цієї інформації хоч * заспівай жуй. По-друге, я вже багато чогобанально не пам'ятаю. Скажу тільки, що використав для підсвічуванняплату виробництва vetalxh:

Підсвічування стрілок спочатку зібрав на червоних SMD-діодах 3528, які клеїв до подіумів під стрілками на кетайський мегосуперклей, апідключав до розпаяних шматочків стрічки. Проблема виявилася, не тещоб зовсім несподіваною, але я на таке не розраховував — цейхріновий клей, як виявилося, добре склеює тільки пальці, а діодивідпадали від подіуму при найменшому шурхоті…

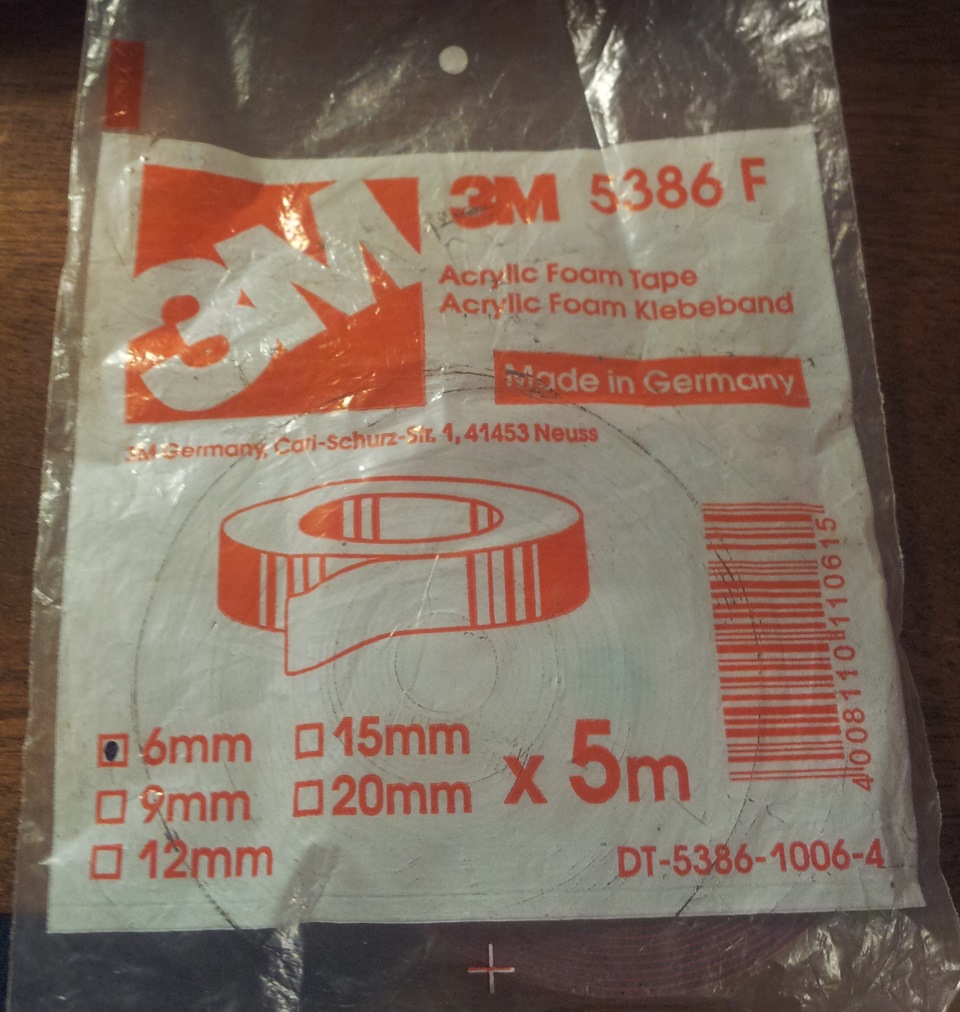

Спробував клеїти на 2-сторонній скотч 3М - через м'якість скотчудіоди стояли з перекосом через що і стрілці іноді заважали ісвітили не зовсім так, як хотілося б. Плюс скотч, через маленькупляму контакту, тримав не набагато краще клею. Тут так само видно, що підсвічування екрана одометра треба максимально віддаляти відсамого екрана, щоб екран не був у крапці.

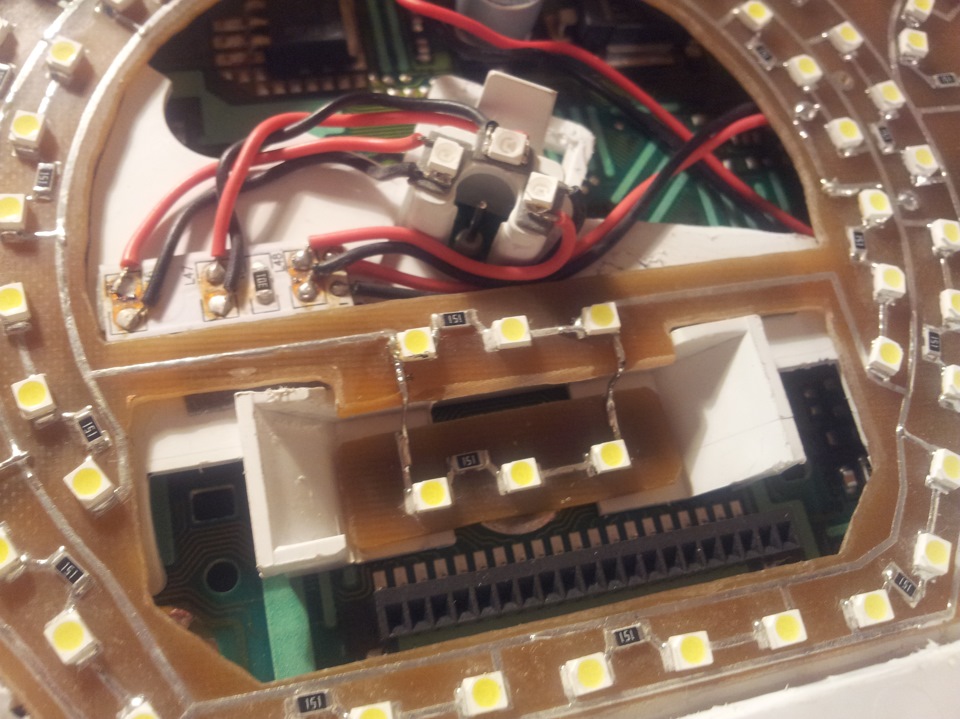

Зрештою стрілки підсвічені SMD-діодами 1206, розпаяними на хусткахпо 6 штук на стрілку. Хустки тим самим скотчем присобачені доподіумів — тримаються нормально. Соррі, але фото немає. Здавалосяб, все підпиляно, спаяно, зібрано, пробіг домотан до реального (я жмашину на прикол через цей хрін не ставив і накатал з початкупересвіту близько 23 тиць, та й на "новій" ПП пробіг був меншемого) ... Ставлю на машину, одна поїздка у справах і я розумію, щомене вона не влаштовує… Через те, що в рідній ПП я використовувавкетайську стрічку (до речі, за цей час деякі її сегменти почалиморгати…) і вона була приклеєна перпендикулярно до підкладки (діодисвітять уздовж підкладки), вона не була такою яскравою. Тут жедіоди світять перпендикулярно до підкладки і втрата світла набагатоменше - діоди луплять прямо в око... Вдень всі ОК - накручені настабілізаторі 10В дають відмінну яскравість для денного часу. Алеввечері, коли підсвічування перемикається на рідний диммер, йогонеможливо приглушити до комфортного рівня — воно реально заважає ісліпить, незважаючи на модифікований рідний диммер — без резистора, що обмежує, регулює від 0В до 12В.

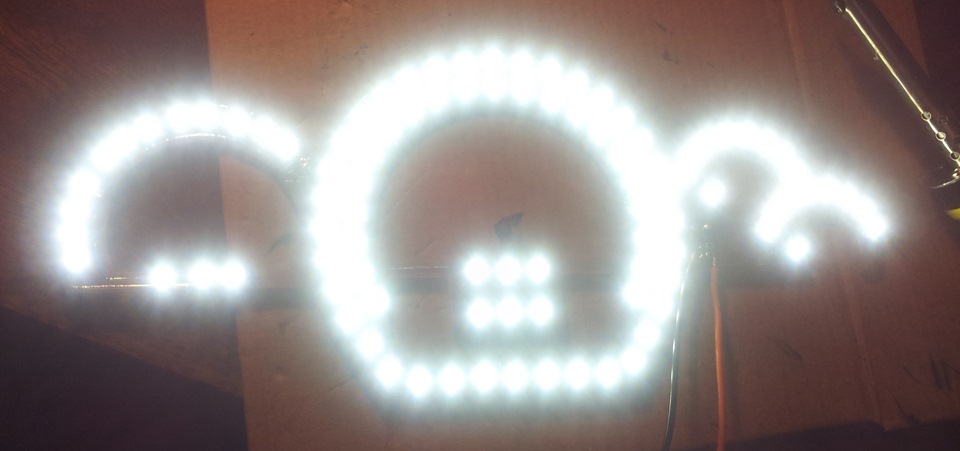

< Далі були експерименти з номіналом резисторів… У результатіостаточний варіант підсвічування:Підсвічування шкал і екранаодометра на платі. 96 білих діодів 3528, 32 резистора 1206номіналом 510 Ом.
Підсвічування стрілок — 4 хустки по 6 червоних діодів 1206 і 2резистора 1206 в 150 Ом. .

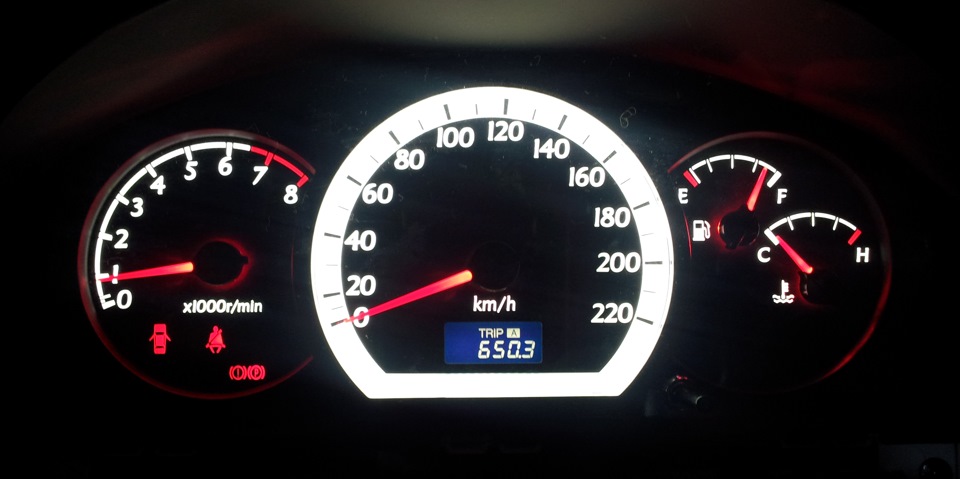

Результат - підсвічування реально комфортне. Але за рахунокрезисторів у 510 Ом є свої нюанси — не дуже яскравий екранодометра. Але мені це, майже через тиждень юзанія пересвіченої ПП, дуже сильно сподобалося.
Звичайно, приладка зібрана з новим склом і козирком. Чебурашка бувперефарбований із сірого в чорний, про що написано в попередніхзаписах, присвячених приборці.
З.И. Незважаючи на упори стрілок усередині моторів, стрілки явиставляв так само, як і на рідній ПП — викочував із підключенимноутбуком.
"
Підсвічування стрілок — 4 хустки по 6 червоних діодів 1206 і 2резистори 1206 в 150 Ом.
Всі плати приклеєні вищезгаданим скотчем 3М.
