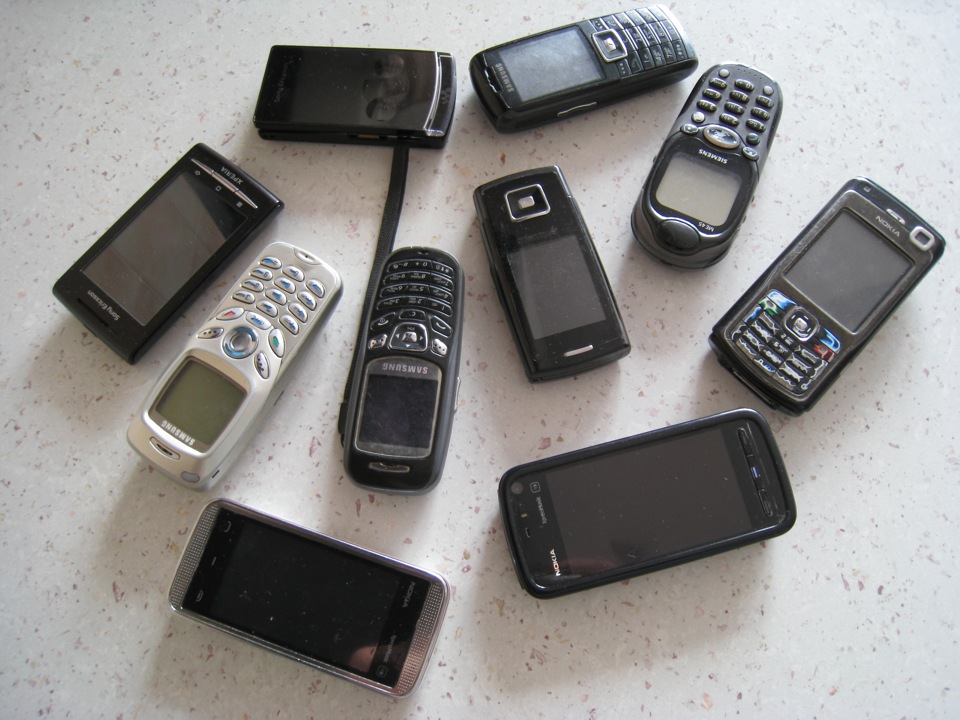

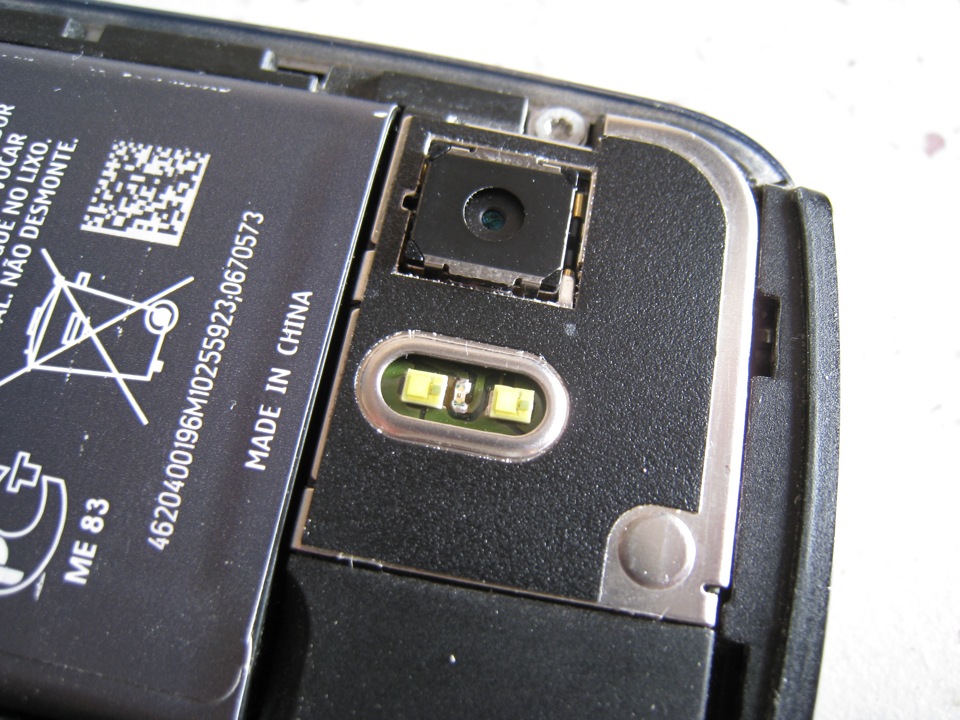

Поїздивши пару днів з новим підсвічуванням Нове обличчя темряви…було вирішено знову брати в руки паяльник і міняти всі світлодіодина міну яскраві. Справа в тому що яскравість у smd 3528 які явикористав від 1600mcd і до 7000mcd Мої були близько 2000mcdПотрібно було шукати до 500 а краще до 200-100mcd Інтернетпозитивних результатів не давав, тому було вирішено зібрати всітелефони. Випаяти від туди всі світлові індикатори
Було вирішено шукати в інших типах світлодіодів. Всього меніпідходили smd 1206

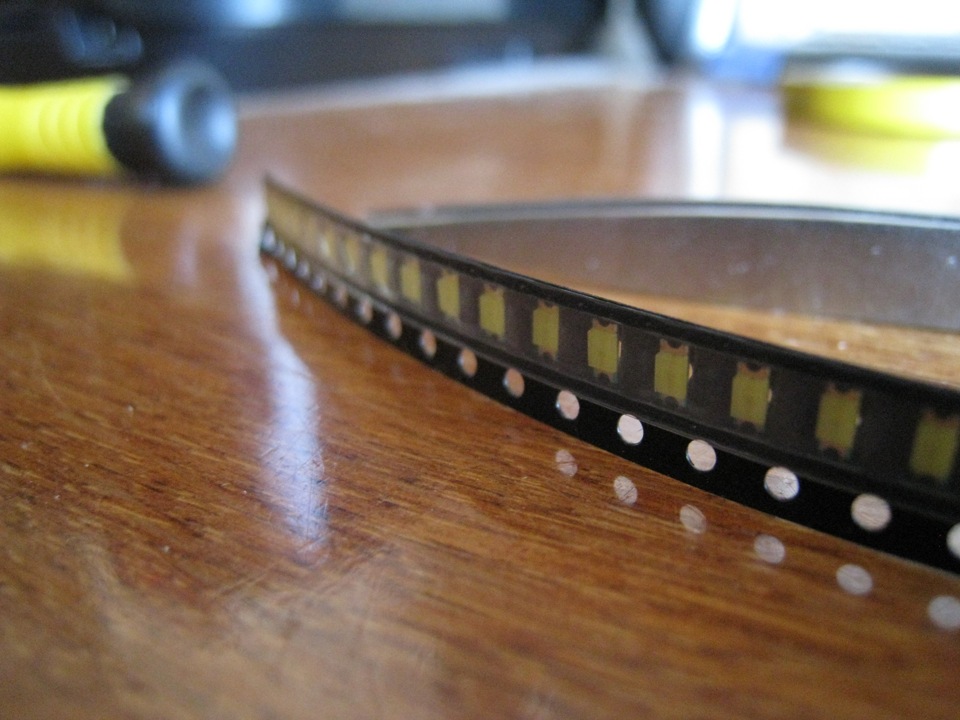

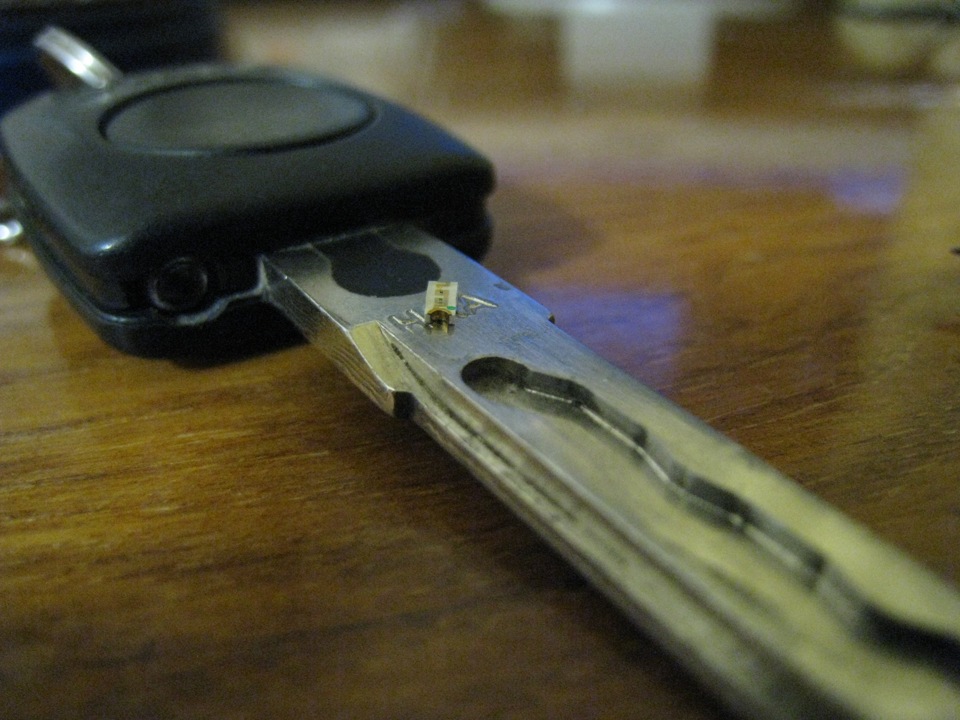

яскравість 50-800mcd, Але мною були знайдені тільки на 200mcd алевсе ж таки краще ніж 2000mcd))) Був невеликий нюанс, вони дужемаленькі< br>
але бувають і менше)) Для перестрахування що можу їх перегріти якпри пайці попередніх- було куплено майже в 2 рази більше))
Кілька фоток :
було
стало
Тепер можна порівнювати результати
було
стало
PS Під час роботи не один світлодіод не постраждав, можна підбитипідсумок що smd 3528 мені просто напарили галимого Китаю.
Коментарі19
Ось ти кажеш, що світлодіоди 3528 яскраві і володіють характеристиками 2000-7000mcd. Я ось вище 600 mcd взагалі не знайшов 3528 . www.kingbright.com/attach…/00/KB02-SMD%20LED(1).pdfСторінка 8, світлодіоди ka-3528. стрілок, почав їх порівнювати набага...
Ну каталог це добре, тільки на ринку слабше 2000mcd на жаль знайти майже нереал))))) А на стрілки собі брав саме smd 3528
красиво
Спасибі)

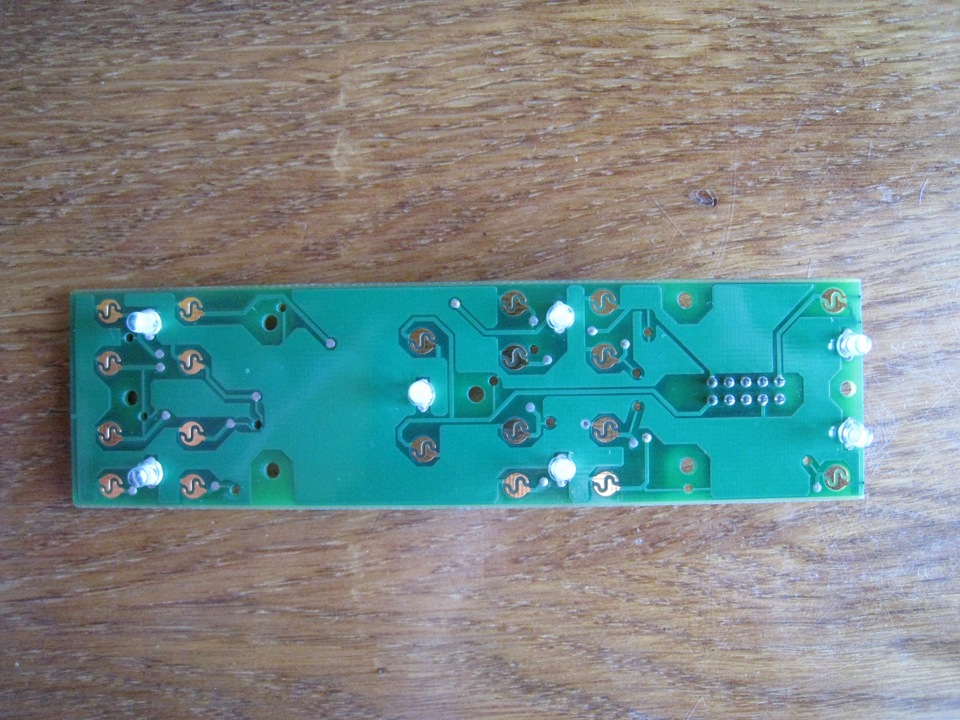

Чувак а нема фото плати перемикання сваті фар? А то я коли собі перепаював чето запоров або палярність діода переплутав - і тепер у мене не горить та частина де намальовані габарити, ближнє світло і туманки! І я коротше вже по всякому пробував паяти ...
Одне є але самої плати, корот полярностей не побачиш. Перевір може десь світлодіод накрився і не пропускає струм далі. У мене самого горять тільки дві лампочки на самому перемикачі)) вирішив більше не пхати щоб не підсліплювало)
так - з діодами там все нормально - я просто як перший раз не правильно припаяв ще влітку минулого, потім рази 3 - 4 пробував паяти - і все одно то одні не горять інші - коли палярність змінюєш
Зрозуміло, на жаль вже нічим не зможу допомогти, хіба що дістануся до чужої октахи)
Якщо треба щось можу фотку зробити, то я збираюся на тижні перепаювати регулятор, заразом і полярності ті відзначу на фото ...
ось це братан більше буде в тему !респект тобі !можна просто фото крупним планом цієї плати з перемикача світла - а полярність я вже побачу на фото! (можеш канешно відзначити і полярність)
Ну тоді чекай. На тижні зроблю ... Не забуду, тк я теж хочу в бж авто додати
ok - чекаю, якраз я потім відразу і в себе перепаяю) Заздалегідь Дякую!
А ти подивився на мої фотки, у тебе такий же? Або все одно?
перемикач світла у всіх однаковий)
Тож думав про таке, там ну реггулятор яскравості 3 резистора, якщо добре нишпорити те, думаю, буде простіше, потрібно тільки вичіслити номінали і визначити який паяти.
По хорошому потрібен імпульсний регулятор яскравості, такий є наприклад у Газелі, як це не дивно) А щодо 3528 - я їх вже запаяв у приладки більше тисячі штук, проблем помічено не було. Купую у одних постачальників, Тайвань типу.
Ну від газельки поки що рано мені ставити)))
Ога, як то не камільфо на шкоду)
Ти випадково не намагався розібратися зі штатним (шкодовським), може можна щось переробити?
