І так, з'явилося трохи вільного часу, так що можна описати щовідбувалося на даному етапі. Оскільки лінзи вже стояли на своїхмісцях, залишалося закріпити світлодіодні модулі. Їх розміри булидуже великими так що їх не можна було нормально встановити.Підгонкарозмірів проходила за допомогою болгарки (корпус алюмінієвий).Післятого як вони почали стає на своє місце, були накреслені деталікріплення, які мій товариш виготовив у себе на роботі.

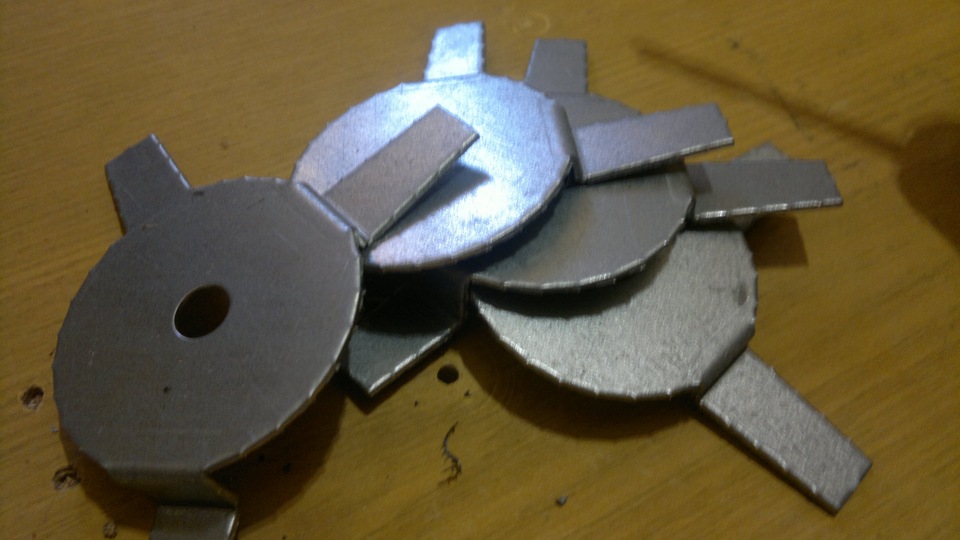

> Готові пластини для кріплення світлодіодних модулів

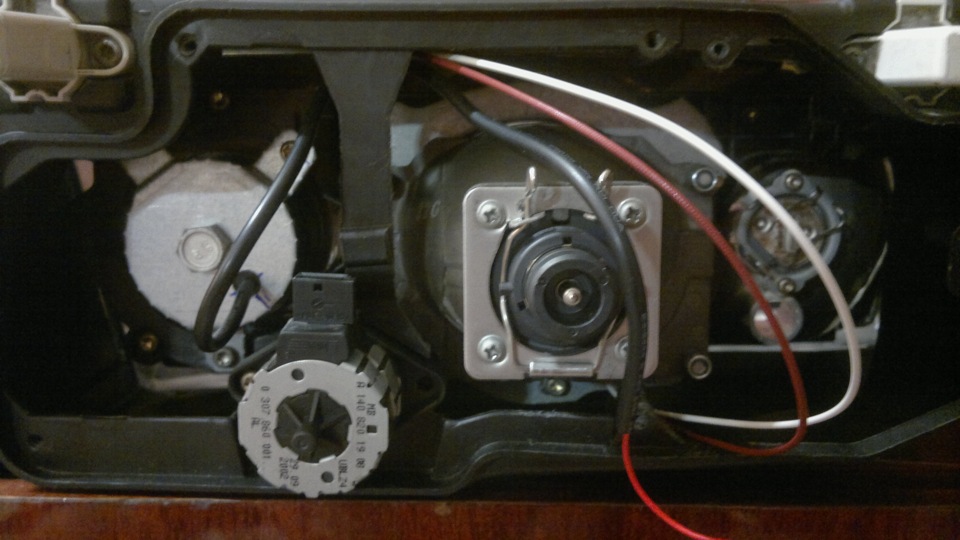

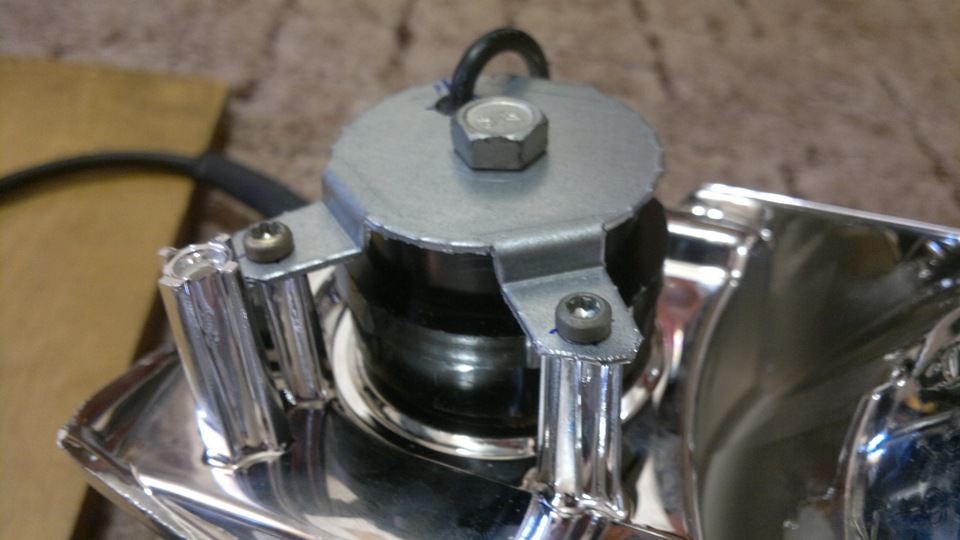

Готову конструкцію підганяв на старих відбивачах

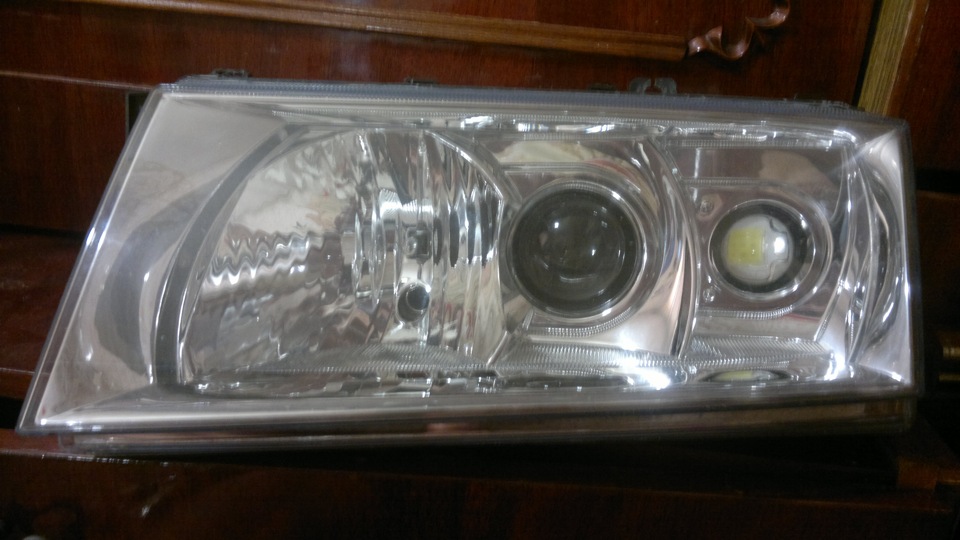

У результаті вийшло якось так

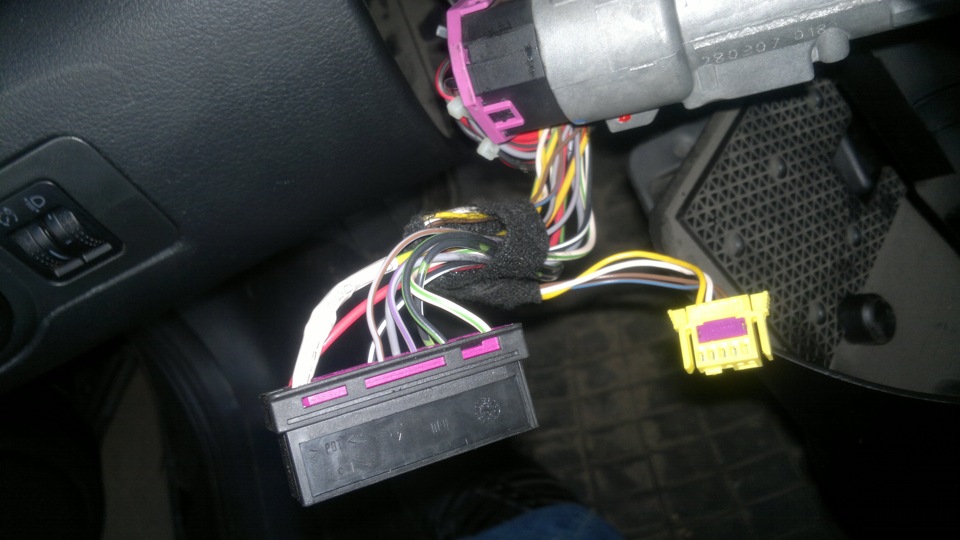

< /На креслення пішло пристойно часу, і заощаджено стільки жгрошей. Далі потрібно зробити так, щоб при переході на далекий, ближній не тух, розбираємо кожух керма, роз'єднуємо роз'єм. Нампотрібно знайти два дроти:Жовтий із червоною смугою та жовтий іззеленою. Жовтий з зеленою витягуємо з колодки і кидаємо на жовтий зчервоною, Я використовував скрутку + термоусадка. І тут можна булоб подумати, що все готове, але ні, мені хотілося зробити так, щобза моргання, за умови, що освітлювальні прилади не включені, спалахував би лише далекий, без ближнього, з метою не терзатизайвий раз ксён. Лампи та блоки розпалювання. Для цього назворотному боці керма знаходимо два отвори, беремо тонкий викрутку, вставляємо, і намагаємося відштовхнути пружину фіксації подушки AIRBAG. З іншого боку робимо ту ж операцію. Знімаємо подушкувідключаємо рознімання. Далі для зняття керма нам знадобитьсяключик "сплайн" на 12 або М12, кому як завгодно. Ставимо мітки, знімаємо кермо, кільце відключення поворотів (або щось типутого)
крутити у знятому положенні не раджу, щоб не збити центральнеположення
Знімаємо колодку з підрульовими перемикачами. Нас цікавить щоперемикає світло. Відгвинчуємо гвинтики, відгинаємо верхню колодку, і у верхній частині бачимо 3 пелюстки. За тим, "методом науковоготику" визначаємо зайву та відхиляємо її. Збираємо, перевіряємо.
Додав схемку мого підключення (може здатися трохи незрозумілою)
3 великі квадрати-релюшки. Круг-лінза ближня. Лінія, що закреслюєколо-шторка, що відповідає за дальній. Багатокутник-світлодіодниймодуль.
Коментарі20
Вовчик привіт! Є у мене плани з приводу переробки фари на лінзу, але тк фару я жодного разу не розбирав не знаю яку лінзу купити. Не міг би ти порадити чи твої рідні лінзові відрізняються від безлінзових сильно?
Привіт) у мене рідні фари були як у тебе. Якщо лінзи встановлюватимуться в рідну фару, то треба брати білінзи з кріпленням під н4. Я б порадив www.auto-mag.kiev.ua/prod…e-linzy- G6-MOONLIGHT.html назви у них можуть відрізнятись, тому можна тільки зап...
добре спасибі!, як я розумію, треба буде відбивач різати і прикрутити лінзу? а регулювання нахилу без колгоспу ?))
www.avito.ru/moskva/zapch…rojector_g5_2.5_281127871тут люди комплект G5 ставлять і в авіто знайшов ...
Відбивач різати не доведеться, коли розбереш все стане ясно, китайські бі лінзи під н4 вже йдуть з механізмом затиску, тобто теж без проблем)) З приводу бі лінз з авіто - їх встановлюють 90% автолюбителів. Наскільки довго ходять я незнаю, у них пласт...
xenon-lampa.ru/biksenonov…elskimi-glazkami-maska-x2ось тут по-моєму теж міцніше корпус…, комплектацію глянь пліз чи все там є для мене?
Тут комплектацію вибираєш сам - (лінзи, маски, проводка, лампи, блоки - це буде повний комплект) Ці лінзи приблизно такі ж як і на авіто. www.ferrum77. 3.0.html як на мене ось ці в самий раз))
добрий звіт! дякую!
не за що, радий якщо допомогло)
Все круто, оч чекаю результат! Але ... не зрозумів що саме ти намутив з підрульовим. який алгоритм тепер роботи?
Алгоритм роботи тепер моргаю тільки далеким (без ближнього) наскільки мені відомо короткочасне, часте включення не добре відбивається на блоках розпалу.
не полінувався ... сходив проверил.на себе - моргає тільки далеким ... тобто ближній не включається - блок розпалювання не включиться. від себе фіксує далекий.
А ти впевнений що ближній не включався? якщо в тебе заводський варіант без усяких переробок, то має бути так на себе ближній + далекий; від себе фіксується тільки далекий.
все точно. і на Гольфі і на Шкоді однаково. Все з заводу недоторкано. При включеному ближньому світлі на себе важіль включає дальній, не вимикаючи ближній. при вимкненому світлі включається просто далекий. .
І коли світло вимкнене, важіль на себе, загоряється ближн.+дальн.)))
хм ... зараз складно зрозуміти на око ... ща як тестер включу))))) і скажу ще точніше))
а так ... і ще, можливо доведеться гальма прокачати =))
так це ... навіщо тостер ... простіше зняти роз'єм з фари, розпинати його, подивитися схему проводки ближнього \ далекого, підпаяти до них лампочки і перевірити. Це ж елементарно =))
я ось не зрозумію. з чого такі складнощі з розбором підрульового? моргає вона тільки далеким. ближній не чіпає взагалі. при перемиканні на дальній - вимикає ближній, щоб лампочка не перегрілася.
у мене моргає з ближнім разом (завод), і по ідеї у всіх машинках де H4 із заводу, повинно бути так, але стверджувати не буду =)) перевіряв до і після переробок (став за десять метрів від паркану і поклацал) З.Ы. моргає лише далеким у разі, якщо ближн...
