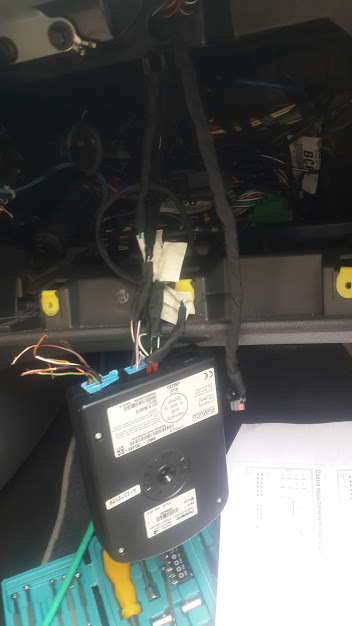

Придбав собі новеро NOVERO 8M5T - 19C488 - BR only voice connectionта ще й німецькою мовою, джойстик з кнопкою Voice і мікрофон відТРАНЗИТ.

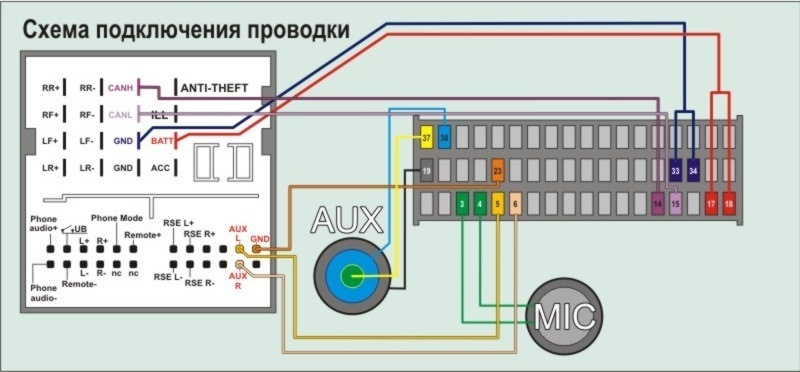

Підключав усе за схемою, як усі. Біло-червоний) 4 – чорний (синій)3 – біло-червоний
пін 5, 6, 23 вихід AUX, дроти йдуть на магнітолу і чіпляються навхід магнітоли AUX (за кольорами збігаються)
5- провід білий/фіолетовий
6- провід сірий/білий
23- провід чорний
пін 19, 37, 38 вхід AUX, дроти йдуть на гніздо AUX (за кольорамитакож збігаються)
19-провід чорний
37-провід білий/фіолетовий
38-провід сірий/білий
пін 14, 15 кручена пара CAN шини, йдуть від роз'єму магнітоли 9 і10(CANH/CANL) (у колодці магнітоли по два дроти в піні, «чіпляти»один провід від конектора треба до обох дротів у колодцімагнітоли)
14-провід сірий
15-провід синій
пін 17, 18 два дроти живлення — колір помаранчевий/жовтий (длямодуля Novero тільки 18)
/>
пин 33, 34 земля — цвет черный/желтый (для модуля Novero только33)
ИНФУ брал отсюда
https://megadriver.org
************************** ********************
Отже, є ПРОБЛЕМА
**********************************************
1. При натисканні на кнопку VOICE на магнітолі на 1 сек спалахуєнапис VOICE і нічого не відбувається
2. Телефон по блютус знаходить модуль але підконектиться до ньогоне може, так як на магнітолі не висвічується пін для підключеннятелефону!
\ Пробував підключити 1, 2 на новеро і ФОну + і - на мафоні толкунуль. **\ у мене сонька та від мондюка, ЕЛС її читає тільки підМондео, а під ФОкусом читати не хоче, а там навіть він код не можнапрописати( Я думаю вся справа в тому що машина і магнітола неможуть поспілкуватися по КАН шині ((((

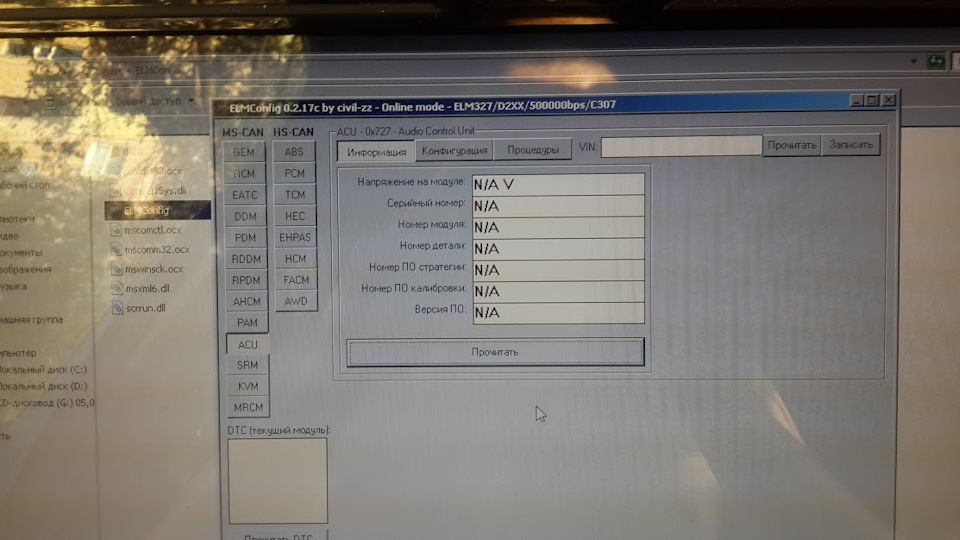

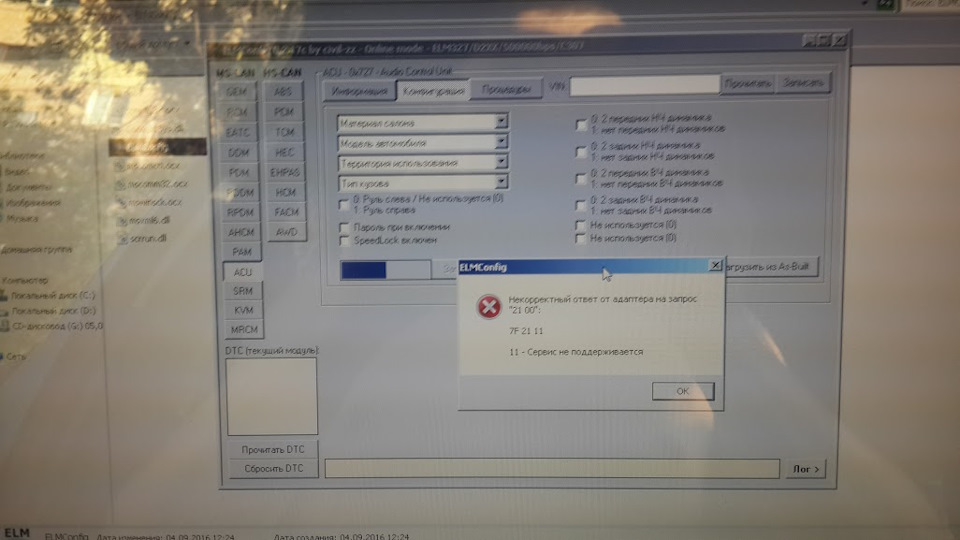

помилка видається завжди, якщо заходити під ФОкусом
нічого не читається, якщо заходити під ФОкусом
Майже все читається, якщо заходити під МОНДЕО
*****************************************************************************************************************
Якщо хтось володіє якою-небудь інформацією буду вдячний задопомогу!
Коментарі20
Перевір прошивку магнітоли має бути пізніше травня 2008 року, якщо немає нічого не вийде без прошивки, мене так і змогли прошити взяв магнітолку в Пітері за 2,5 р 2011 р.в. і все запрацювало, мікрофон купив у радіотехніці мікро вуличний на 8 метрів
Дякую пробуватиму)
Привіт як вирішив проблемму?
ніяк, відклав у ящик) шукатиму модуль відразу з блютусом
Через фокус теж бачить(
через мондео бачить
підключатися потрібно через Focus-і вибирати модуль SRM, ACM це магнітола, у вас щось із підключенням не те
Тобто потрібно перевірити проводку?
так, ще модуль можна підключити до Elm безпосередньо і перевірити чи живий модуль взагалі

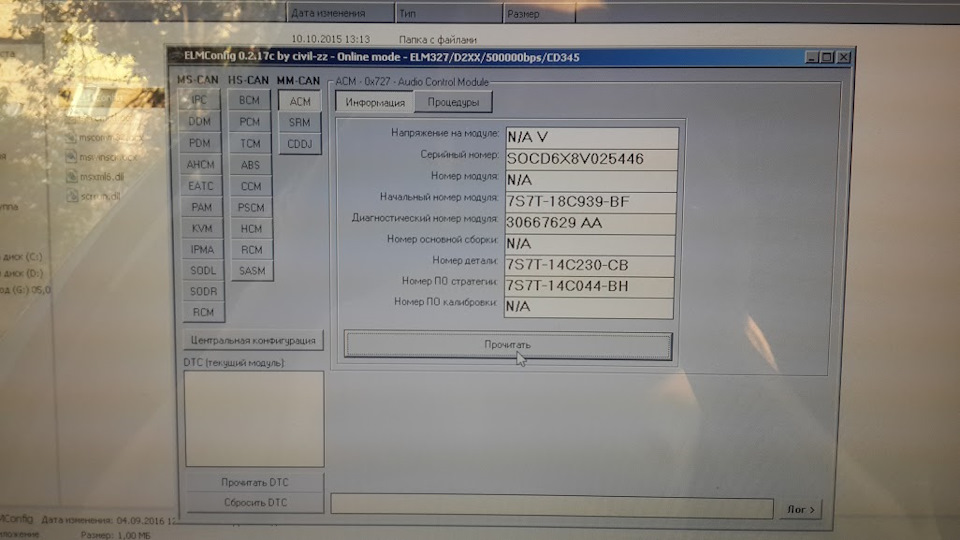

Все бачить, і через мондео і через фокус, скрини внизу. Провід перевірив ще раз. Я думаю проблема в магнітолі, так як її не бачить через фокус ЕЛМ (
магнітола яка?
Соні овал 6сд
приладка бачить радіо? RDS там?
скажи пжлста, як перевірити, зараз буду дивитись. У мене дорестайл приборка на 2 рядки.
якщо магнітола читається під Мондео, значить з нею точно все гаразд, CAN гаразд
Є ще якісь думки?
Після того, як знайдеш кнопку телефон на магнітолі, натискайте меню і там відкриється меню підключення блютус і код буде, якщо все правильно зробити. Після висвічується слова VOICE, Треба давати голосові команди. Хоча якщо мовчати, він повинен підказ...
А що за мікрофон від Транзиту? Поставив собі від WW так з ним погано чують мене.
навіть не можу тобі відповісти, тому що не працює поки девайс)
Начебто потрібно в elmconfig галочку поставити, там є пункт телефон на кшталт…або я помиляюся…але як мені здається активувати все одно десь потрібно
