Давно я не писав бортовики, вже навіть забув як, але нічого, згадуватимемо)
Таким чином, після встановлення 2 -din магнітоли Sony XAV-64BTпостало питання про придбання підрульового пульта.

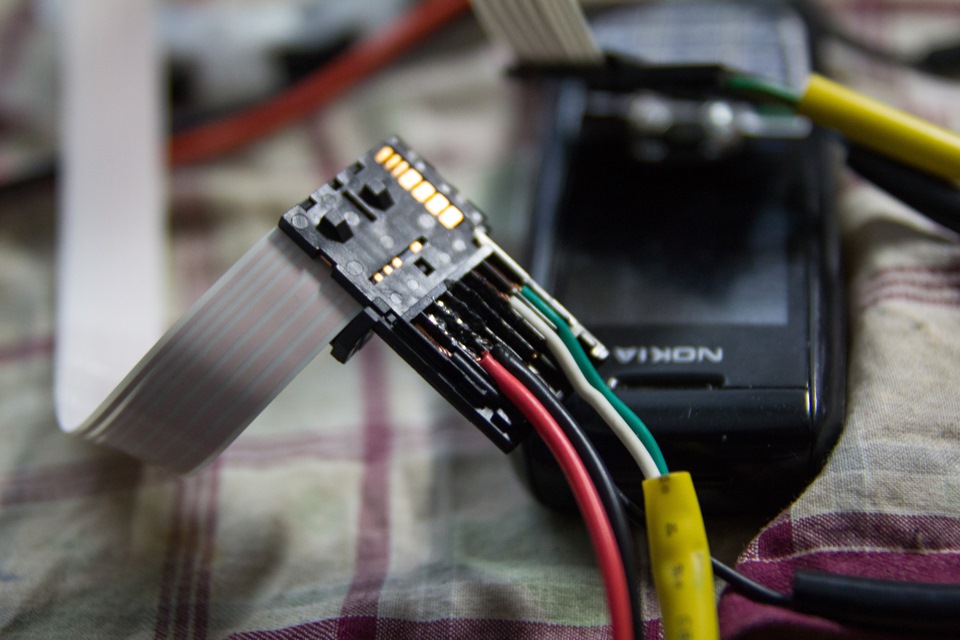

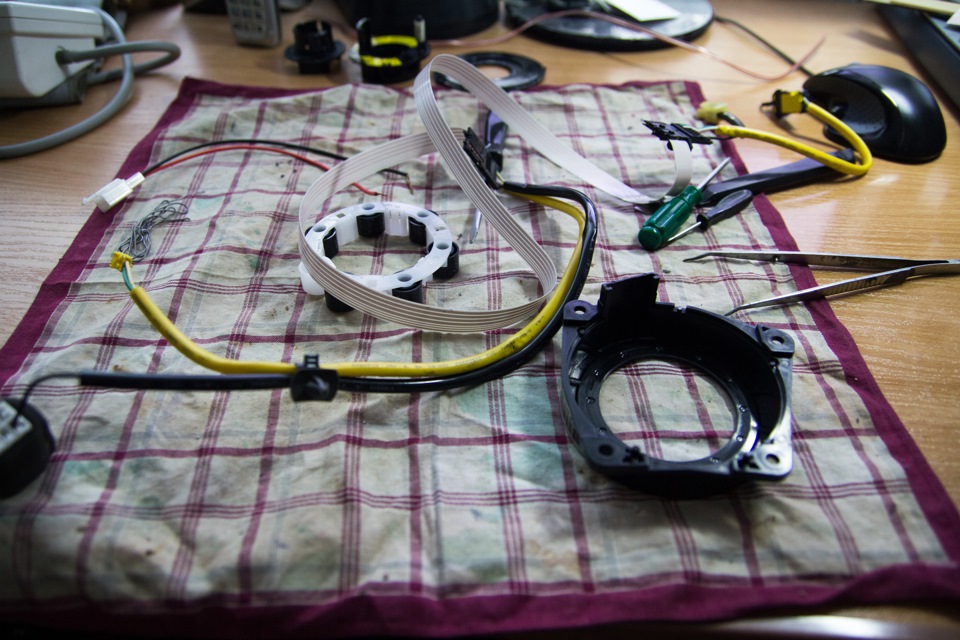

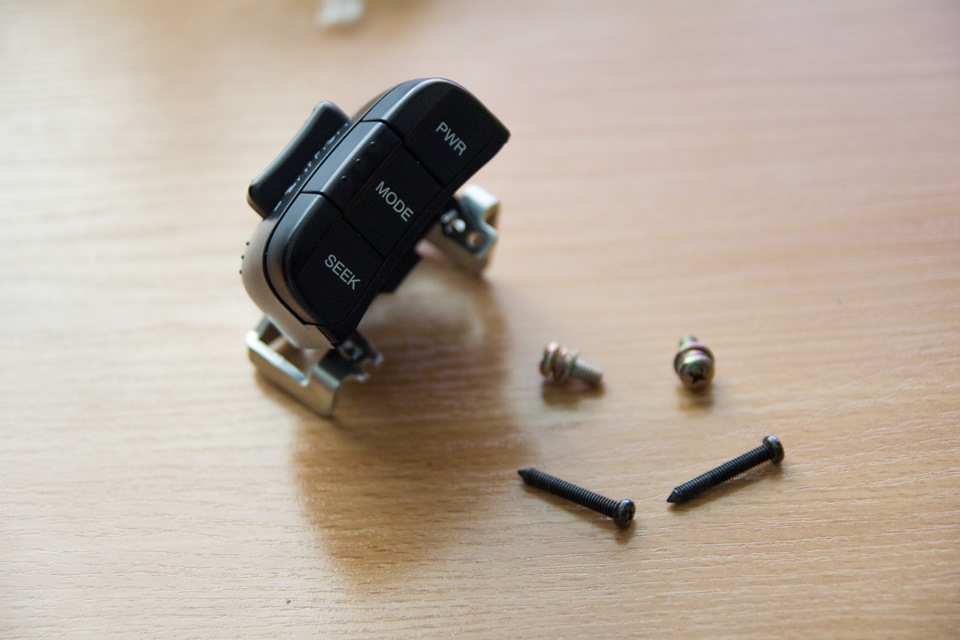

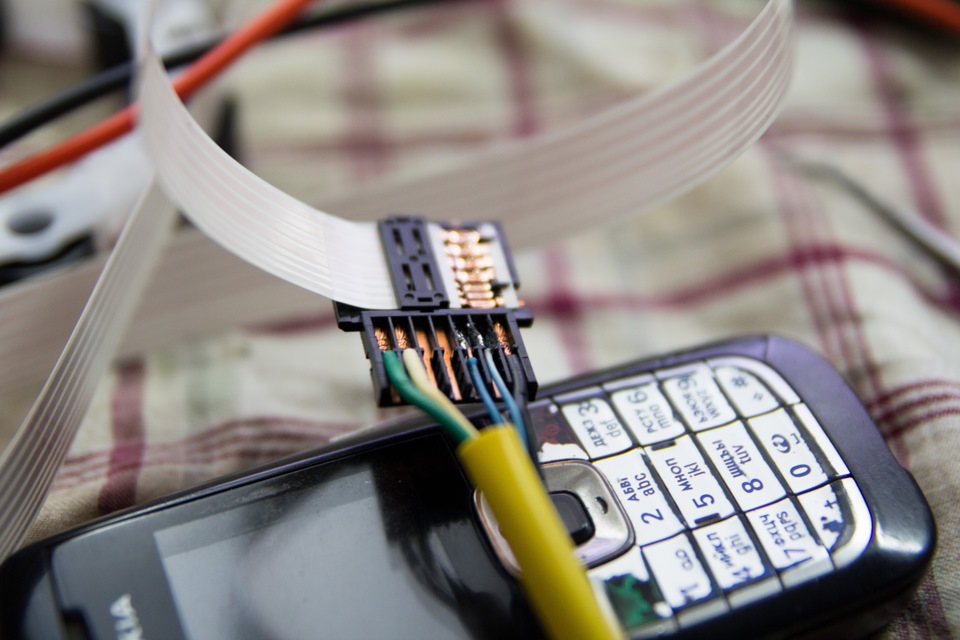

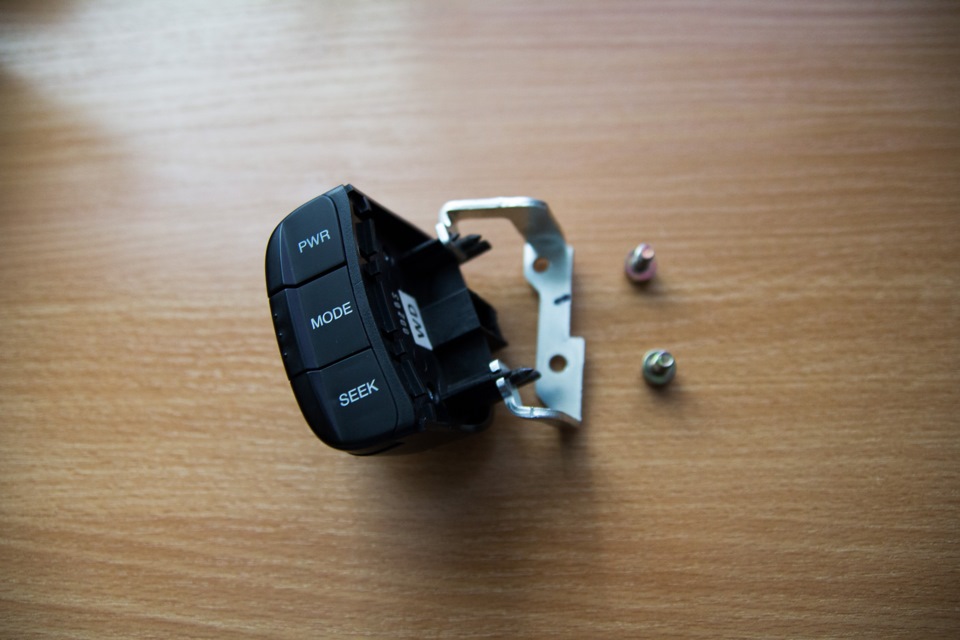

Купив пульт на лач-форумі… Але не все так просто. Для підключеннянашого пульта потрібна ще контактна група під пульт Віддавати 300грн на розбиранні за неї не бачу сенсу, коли можна своюдоопрацювати Розбирав за звітом дуже хорошу людину, розібрав-зібравхвилин за 40. До речі, на шлейфі залишилося ще 2 вільні Далірозібрав сам пульт, перепаяв плату (товщина оліту повинна бути 1, 5мм, такий же як у стандарті), встановив на авто.Все дуже просто.Дуже задоволений цією примочкою. Схема пульта в Sprint-Layout.Номінали опорів які я використовував:
Source/2 sec.=off — 1, 2kΩ;
ATT (mute) — 3, 6kΩ;
Tune up/next track - 7, 5kΩ;
Volume up - 16kΩ;
Volume down - 24kΩ. Плату до роз'єму пульта.
У штатній проводці вже є два дроти, які нам так потрібні)Підключаємо до них мініджек 3, 5 мм, вставляємо в магнітофон ірадіємо.
Випробування на Sony пройшли на УРА!
Дякуємо всім, до нових зустрічей)
