Після установки лінз Morimoto H1, зацікавився установкою ДХО.Китайську хрень вішати не хотів, та й не котять вони під ПДР. Адалекий у 30% саме мені до душі)
/>
Умови запалювання ДХО:Двигун заведений, ручне гальмо вимкнено, світло вимкнено.
Величину яскравості можна регулювати від 6% до 95%, з кроком6%.<

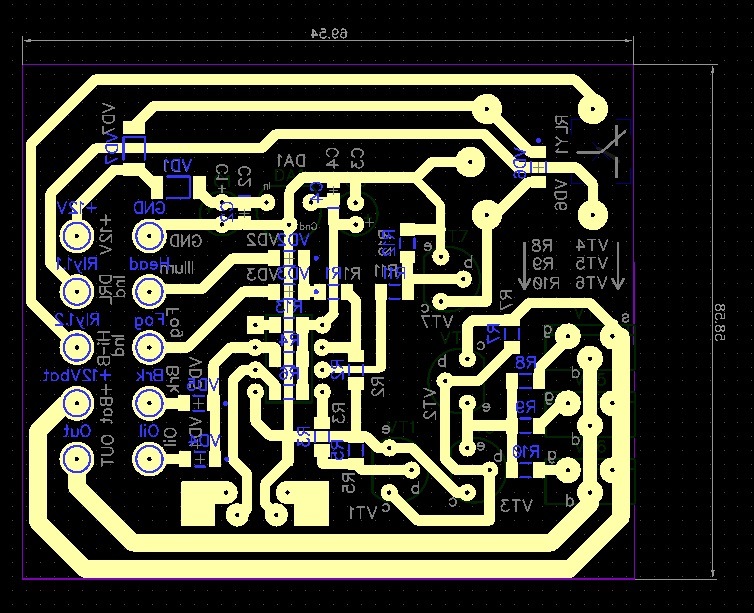

Проект у DipTrace:

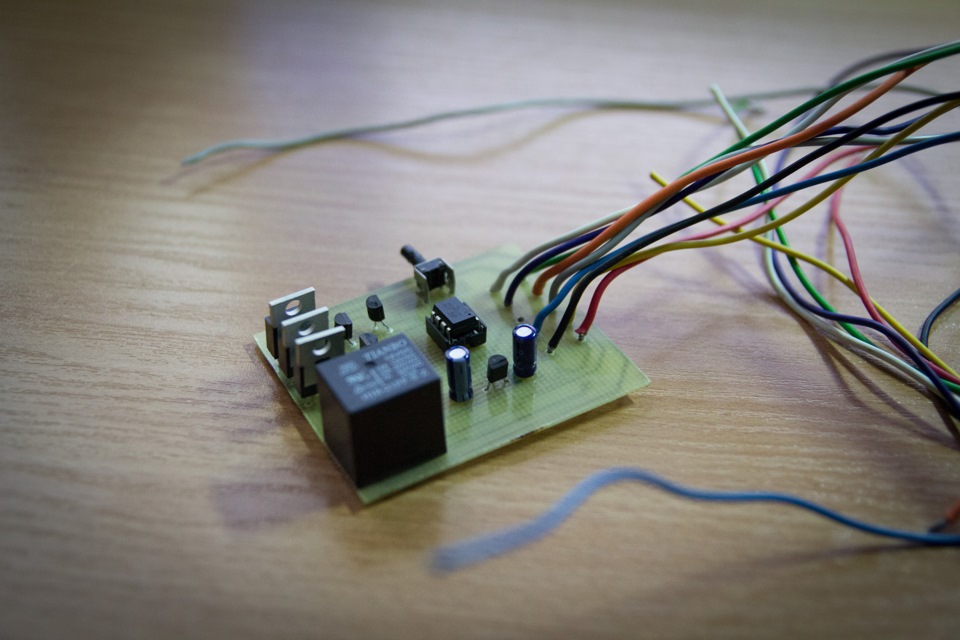

Девайс без корпусу

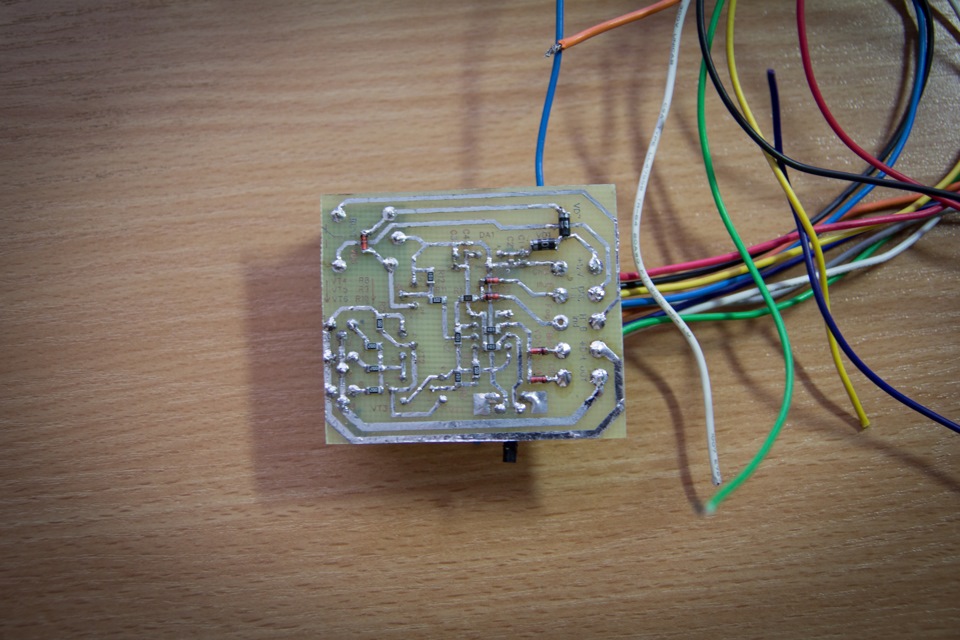

Зворотний бік пристрою Так як у мене на ноутбуці немає ні LPT, ніCOM порту (що б зробити програматор з 5 проводків), довелосязамовити з Китаю USB програматор. Тижня.
Спаяв налагоджувальну плату, і помчала) До речі, вперше прошивавМК, нічого складного в цьому нема, вийшло з першого разу.

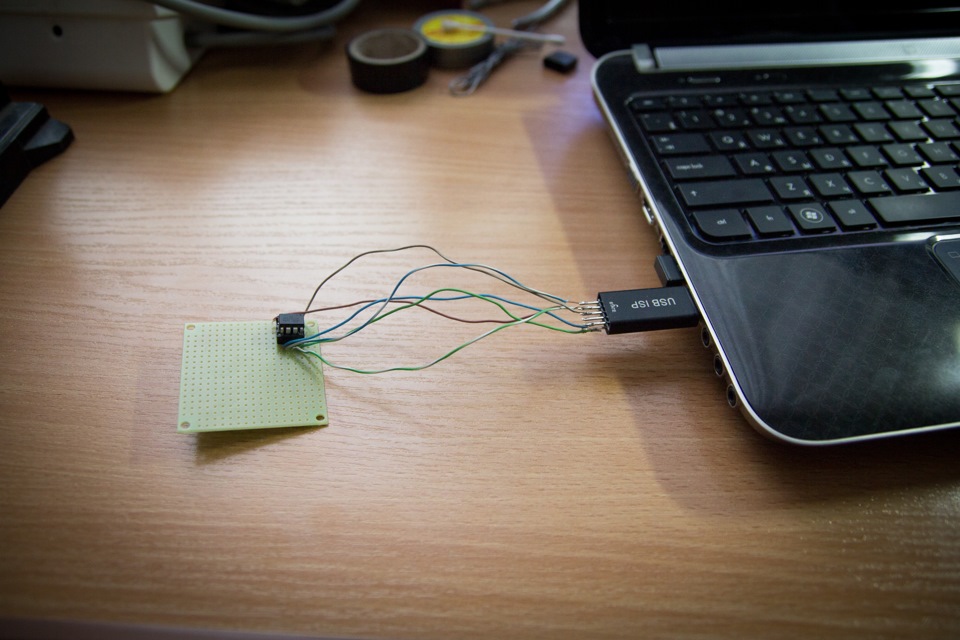

Ось таким чином прошивав МК

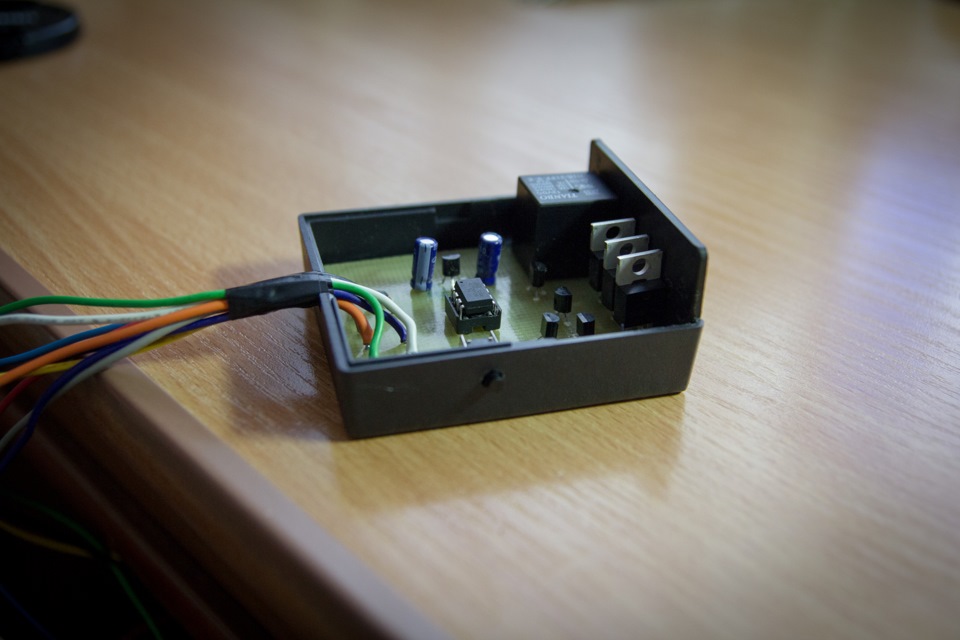

Девайс у корпусі
Результат на фото:
Ближнє світло
ДХО — 30%
- 20м:
ДХО - 30%
До речі, хочу подякувати RusLanCk за надання схеми, прошивки тароз'яснення всіх заданих мною питань.
Ось його тема про ДХО.
Усім добра, і рівних доріг!
Коментарі19
Прошу вибачення за питання не в тему, фари - депо?)
Оригінал))) https://megadriver.org/p1184363-ustanovka-bi-linz-morimoto-h1-mini
оу, блиск)) виглядають шикарно)
так, є таке)
Справді народна схема =) я її маю 6,25 )Правильне рішення, я теж за цією схемою збирав.
Згоден)=)
а фари пряма мрія, біксенон і DRL на дальньому світлі =)
Ідеальний варіант)
згоден повністю )
Далекий як ДХО - найвірніше рішення!
Згоден на всі 100%!
правильний підхід)
Молодець) скільки ж цих варіацій пристроїв наробили. На будь-який смак
та так)кому які більше нрав. вибирай)))
Тепер тільки залишилося розвести харчування соленоїда білінзи та ШІМу (помітив, при включенні ближнього шторка смикається?). Ну і було б непогано прибрати з DRL плавне вимкнення.
так, є таке. мені навпаки подобається плавне включення \ вимикання!
Ось плавне вимкнення якраз і включає шторку при включенні ближнього. До того ж на соленоїді шторки є напруга (модульована) і при вимкненому ближньому, коли працює DRL. Його значення, що діє, недостатньо для того, щоб включити шторку, але на її ресурс...
Прикольно получилось))) Яка ціна питання цього девайсу?
У мене вийшло близько 110 грн з усіма матеріалами, проводами та корпусом.
