Заодно зібрав пристрій для плавного розпалювання 2-хканалів.Протестил, працює, будемо ставити)

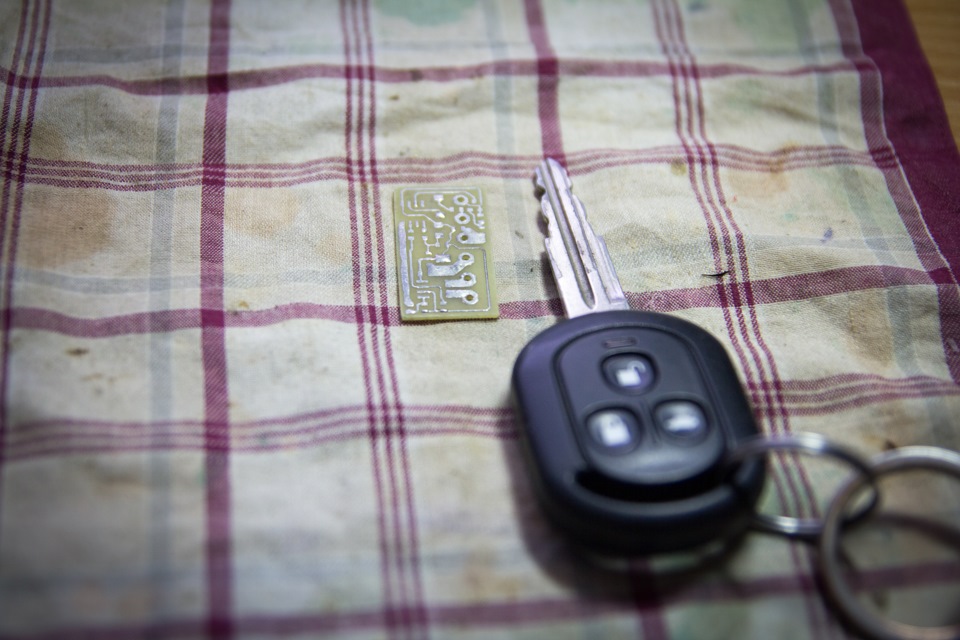

Плата перед паянням

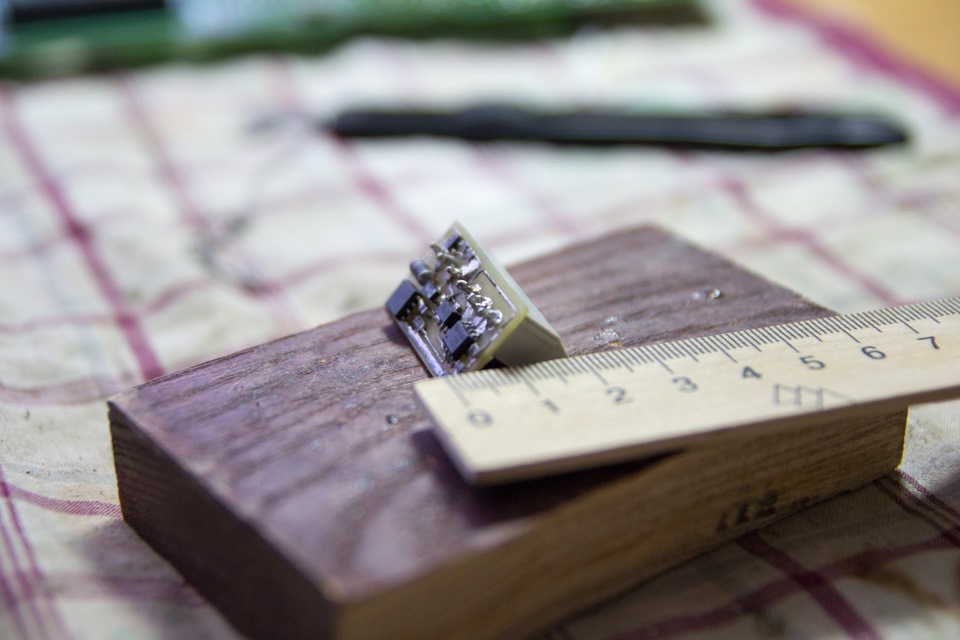

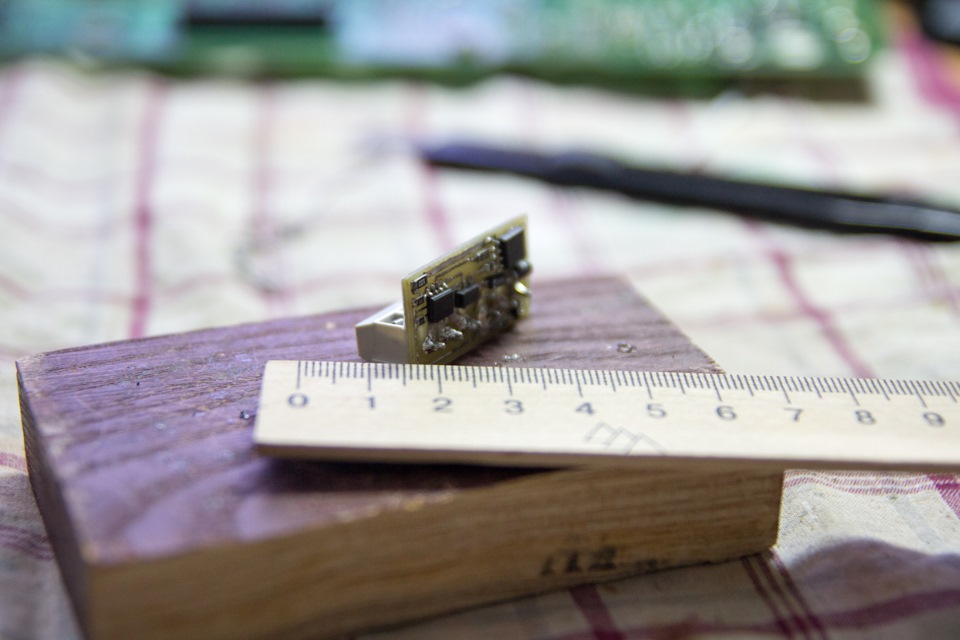

Пристрій у зборі

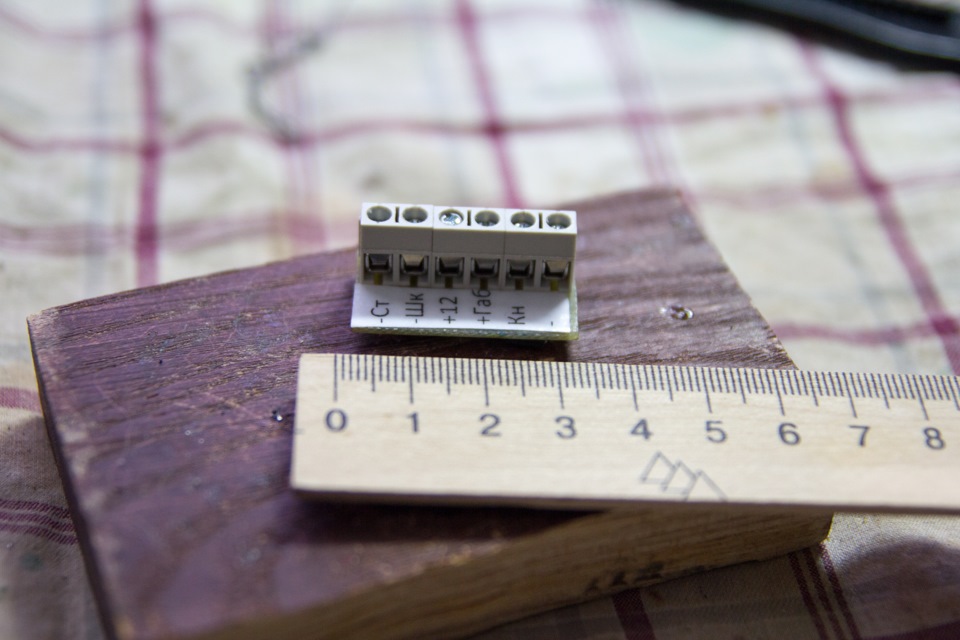

У термоусадці
Кожен провід підписаний
Даний пристрій призначений для плавного включення світлодіодногопідсвічування на панелі приладів, має два незалежні канали дляуправління яскравості підсвічування стрілок і шкал Програмадозволяє відрегулювати яскравість підсвічування як для денного, такі нічного режиму, зі збереженням налаштувань.Керуєтьсямікроконтролером (мК) ATtiny13A.
> Основні характеристики:— МК:ATtiny13A;
— Плавне включення підсвічування;
— 5 варіантів включення підсвічування;
< br> — 3 варіанти тривалості включення підсвічування;
— Регулювання яскравості;
— Вибір рівня яскравості для денного та нічного режиму;
— Скидання налаштувань;
/>
— Тактова частота:4, 8 МГц;
— Рівень живлення (до стабілізатора):6-15 вольт;
— Лінія живлення (після стабілізатора):5 вольт;
— Розміри:33х16х1.5 мм. Схема підключення:Схема підключення:-Ст -Мінус від підсвічування стрілок;
-Шк - Мінус від підсвічування шкал;
+12 - Плюс від замку запалення;
+Габ - Плюс від габаритів;
Кн — Підключити будь-яку кнопку без фіксації;
— Маса. :
Мануал з налаштування:
1. Тривалість розпалювання.
У програму закладено три варіанти тривалості розпалювання. Щобвибрати потрібний варіант необхідно увімкнути габарити (при цьомузамок запалювання має бути вимкнений), потім натиснути таутримувати кнопку без фіксації (+ILL), та включити замокзапалювання продовжуючи утримувати кнопку. Один спалах стрілок це 1перший варіант (швидко), два спалахи стрілок це 2 варіант (повільно), три спалахи стрілок 3 варіант (дуже повільно).Відпустити кнопку на момент спалахів потрібного варіанта длязбереження вибору.
2. Варіанти увімкнення підсвічування.
Для вибору одного з 5 варіантів роботи підсвічування необхідновимкнути габарити та замок запалювання, потім затиснути кнопку таповернути ключ у замку. Кожен варіант сигналізується різноюкількістю спалахів стрілок. Відпустити кнопку на момент спалахівпотрібного варіанта для збереження вибору.
• Перший режим, плавне включення стрілок, потім шкал (1спалах);
• Другий режим, плавне включення шкал, потім стрілок (2спалахи);
• Третій режим, різке включення стрілок, очікування в кілька мс івключаються шкали (3 спалахи);
• Четвертий режим, різке включення шкал, очікування у кілька мс івключаються стрілки (4 спалахи);
• П'ятий режим, плавне включення тільки стрілок/одного каналу (5спалахів). При налаштуванні яскравості в денному режимі, будевмикатися підсвічування шкал, але після згасне;
• Шостий режим. Власне, це не режим, а скидання налаштуваньпрограми. Програму потрібно налаштувати заново (6 спалахів).
3. Регулювання яскравості.
Для регулювання яскравості денного режиму необхідно увімкнутизапалювання. Потім затискаємо кнопку для вибору яскравостіпідсвічування для денного режиму та відпускаємо для збереження (досягши максимуму або мінімуму підсвічування почне мерехтіти, щобмерехтіти перестало відпустіть кнопку). Після цього необхідновключити габарити і аналогічним способом вибрати яскравість длянічного режиму. Стрілки до
Стрілки після
Приклеїв на 2-х сторонній скотч
Денний режим
Нічний режим
Цим ми регулюємо швидкість розпалювання, варіанти розпалювання, яскравість. Схема, прошивка була взята з сайту, автором пристрою єsunny-space
<
