Ну загалом було так
Проста синя світильник 3 мм.
Тут, на Драйві у SnSanych побачив рішення підсвічування звикористанням світловоду https://megadriver.org…age=0#a461867452507096430. Оскільки в наявності була вільна ручка, вирішив і собі трохи поекспериментувати.
У побаченому збентежило, що автор розрізав ребро корпусі ручки і несподобався спосіб кріплення світлодіода, тому вибрав, як на моюдумку, більш вдале розташування світловода.

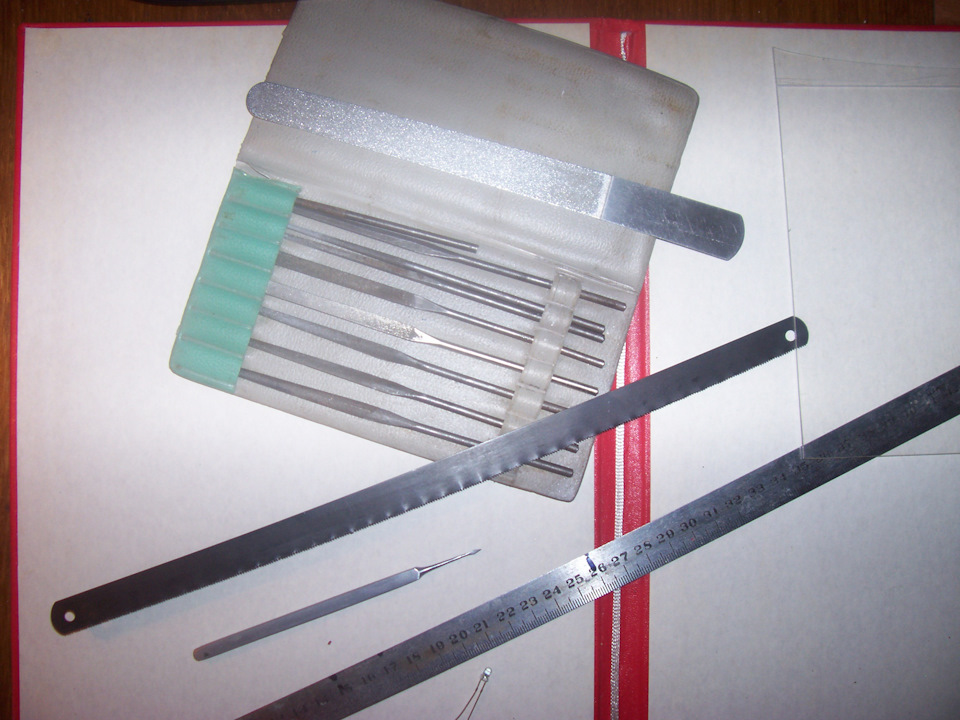

Для реалізації підсвічування були використані:
Ножовочне полотно.
Оргскло (полікарбонат) 1.3 мм
Набір надфілів ( знадобилися тільки круглий, квадратний тапівмісяць)
Металева пилка для нігтів — найтонший з доступних "надфіль"
< гостра рисулка для розмітки полікарбонату (у мене -очнийскальпель)
Макер
Лінійка
Наждаковий папір різної зернистості
Дрель, свердло 3.0 мм
Світлодіод 3 мм опір 1 ком
Термоусадка
Майже все видно на фото.

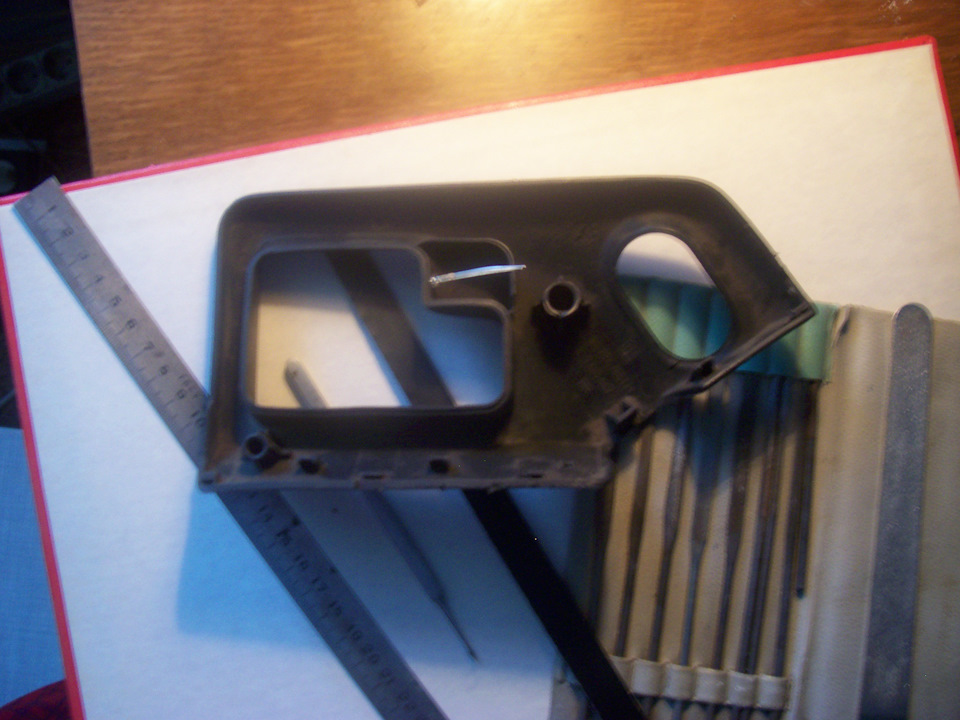

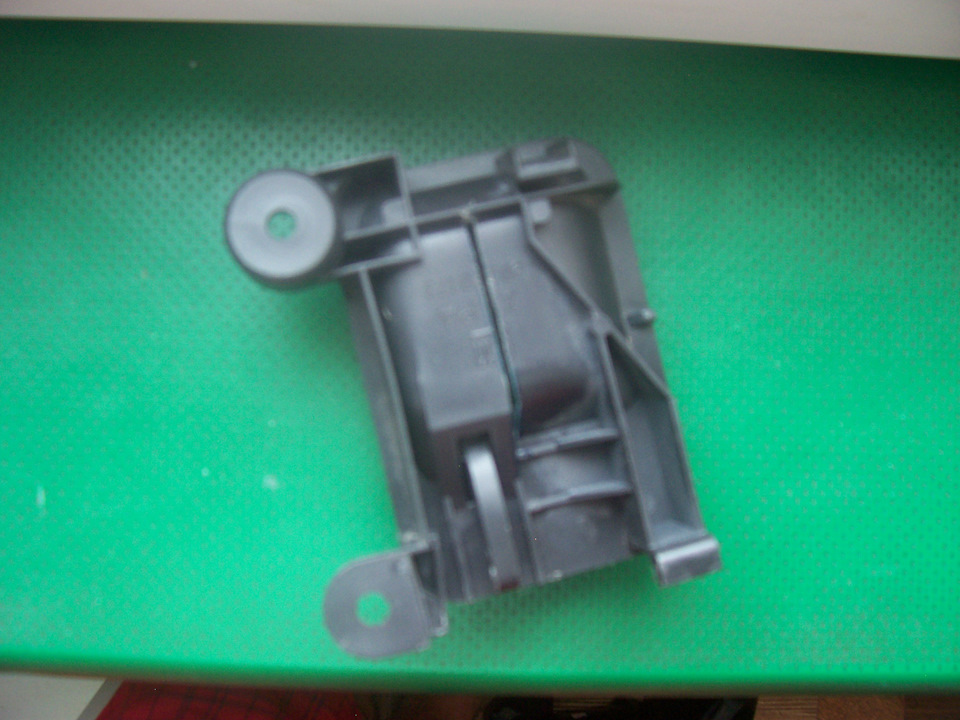

Був зроблений пропил у корпусі ручки ось таким чином, ширинапропилу підігнана під товщину оргскла.
Важливо не зачепити ребро — там стоятиме світильник

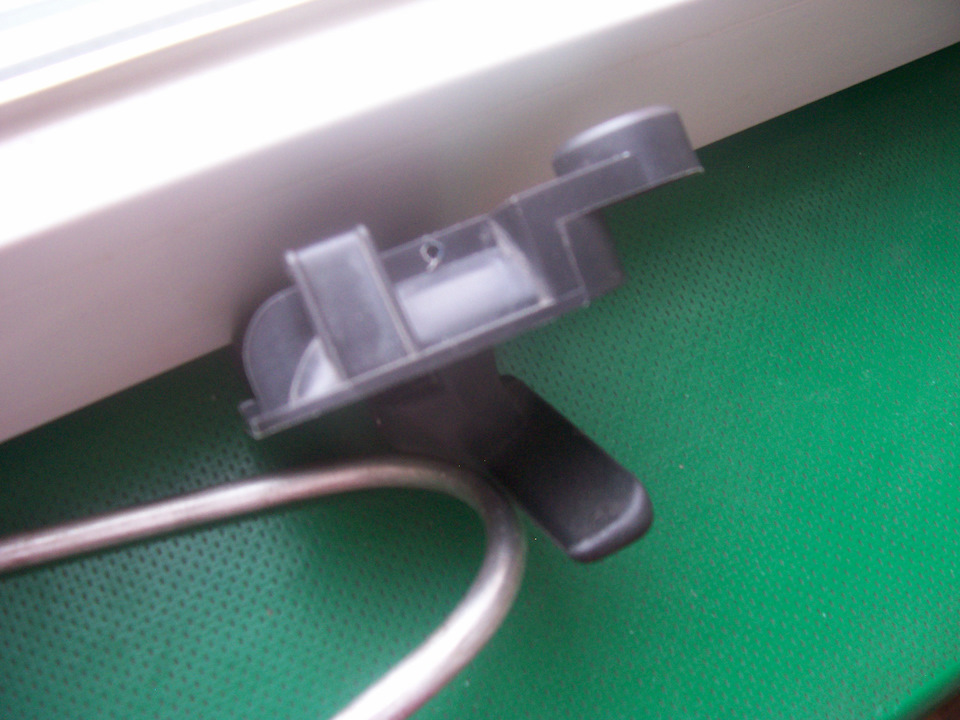

Отвор в підсилювачі 3 мм навпроти прорізу.
< p>
Далі всунув шматочок оргскла в пропив, і креслилкою відзначивкривизну корпусу.

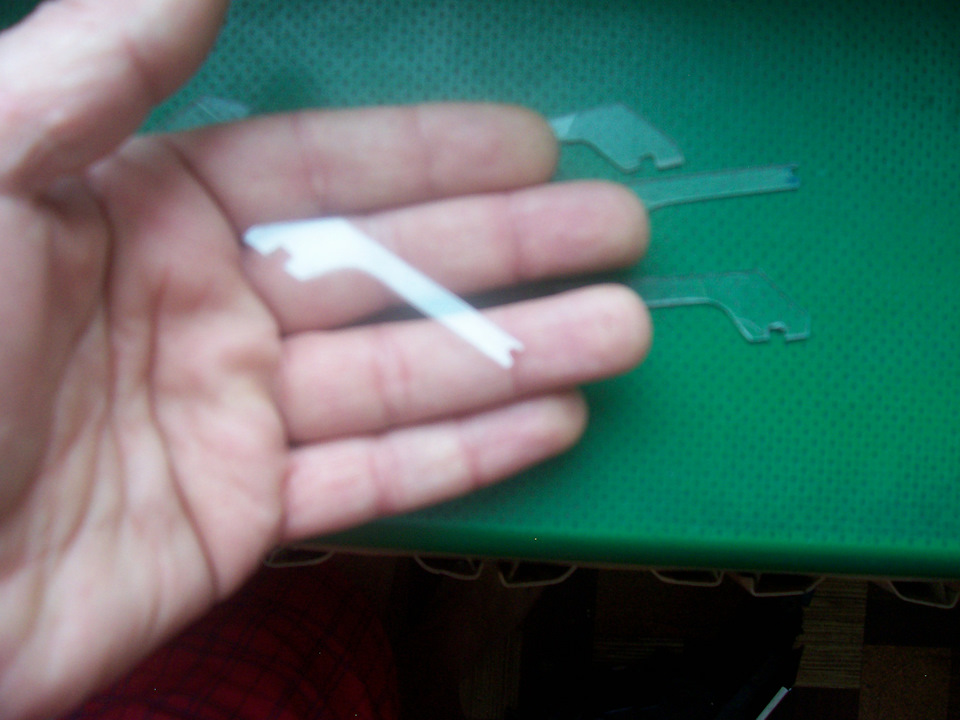

Ну і вирізав власне світловод з оргскла.
І так як мінімум 4 рази
Тонкість - в першу чергу в шматку полікабонату потрібно робитинадпили зовнішньої (видимої) частини світловода - та, що зкривизною, обробляти і підганяти її до повної готовності, а вжепотім відпилювати внутрішні частини, т.К. Матеріал досить крихкийпри такій товщині. Це щоб не переробляти по кілька разів поламанідеталі.
Далі обробляємо поверхні світловодів наждачним папером, та що всалон робимо матовим, та що залишиться не видимим бажанозаполірувати.
Далі збираємо, підганяємо, щоб ніде нічого не стирчало. Кріпитьсязсередини на чорний шовний поліуретановий герметик, можна нагерметик для мотора, на скляний клей або герметик для акваріумів.Зовні у готовому вигляді виглядає ось так. Ще остаточно не вирішив, яким кольором буде світити - пробував і білим, і синім, і червоним, і зеленим, - всі варіанти прийнятні, не сліпить і не напружує. Хочуще спробувати видиму частину світловода покрити якимосьнапівпрозорим кольоровим лаком типу як для нігтів — для цього йвиготовив п'ятий світловод.
Фото з увімкненим світлодіодом, на жаль в даний момент не зробив.зі світловодом пофарбованим лаком. Відблиск білого-ще незагерметизовано по стику і злегка видно сам світлодіод.
