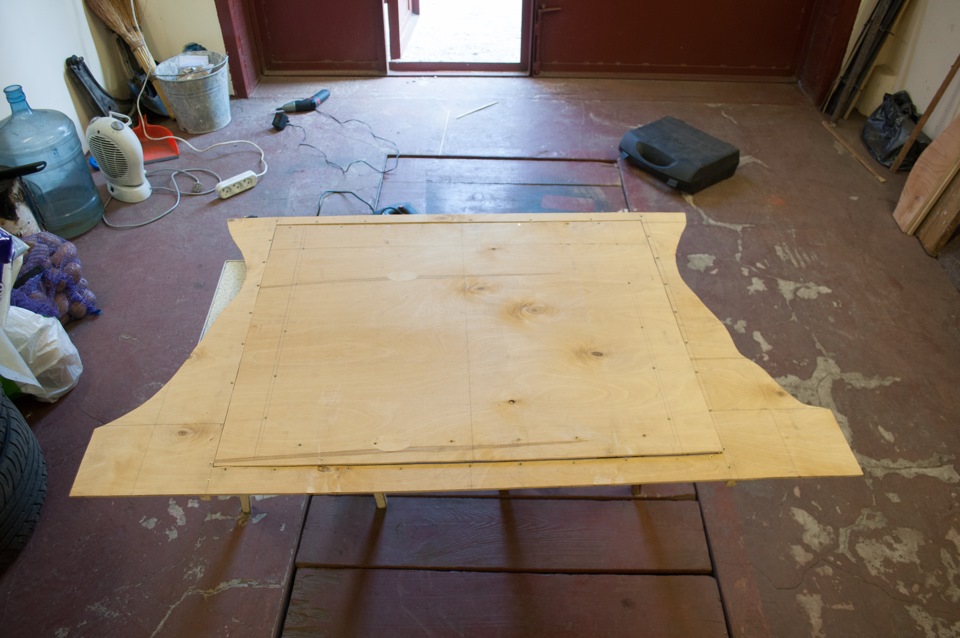

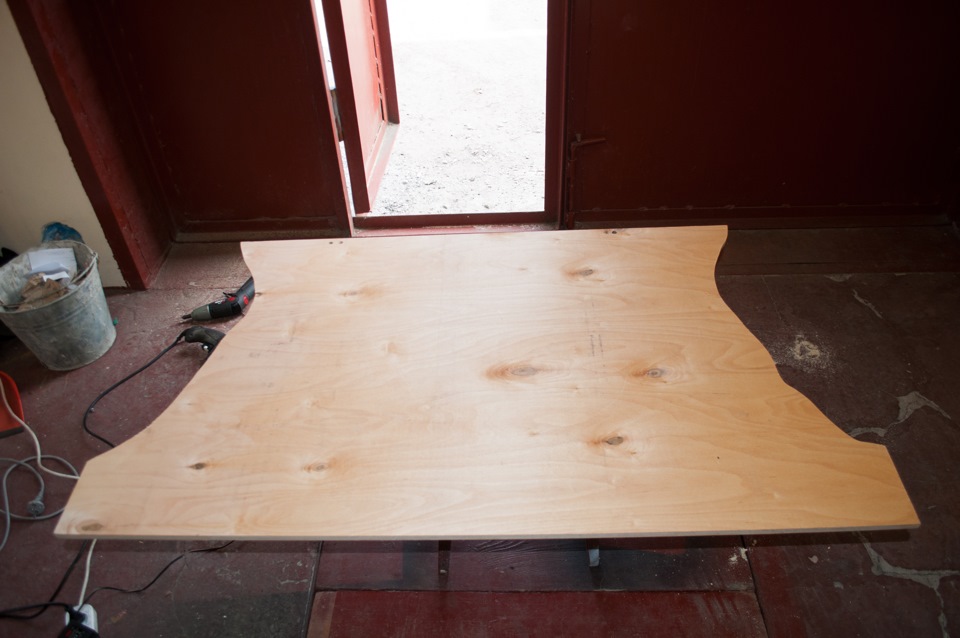

Нарешті ушляхетнив багажник. Легко вийшло зняти з них лекала.Зфанери товщиною 4 мм вирізав нові боковини.Пол багажника повністюбув відсутній.Саме складне у виготовлення підлоги з нуля цеповторити рельєф задніх склянок.Правдами і не правдами, намагаючисьперенести рельєф на папір, потім на фанеру, підганяючи потім помісцях — зрештою було вирізано відмінну підлогу багажника, зкришкою для доступу до запаски. Даний варіант мав великий одвірок —він був вирізаний з тієї ж фанери. 4 мм і тому був дуже крихким іпрогинався під вантажем.В результаті вирізав нову підлогу але вже зфанери 12 мм.З кришкою морозитися поки не став.Ідею ви вловили, забажання можна вдосконалити; )
>

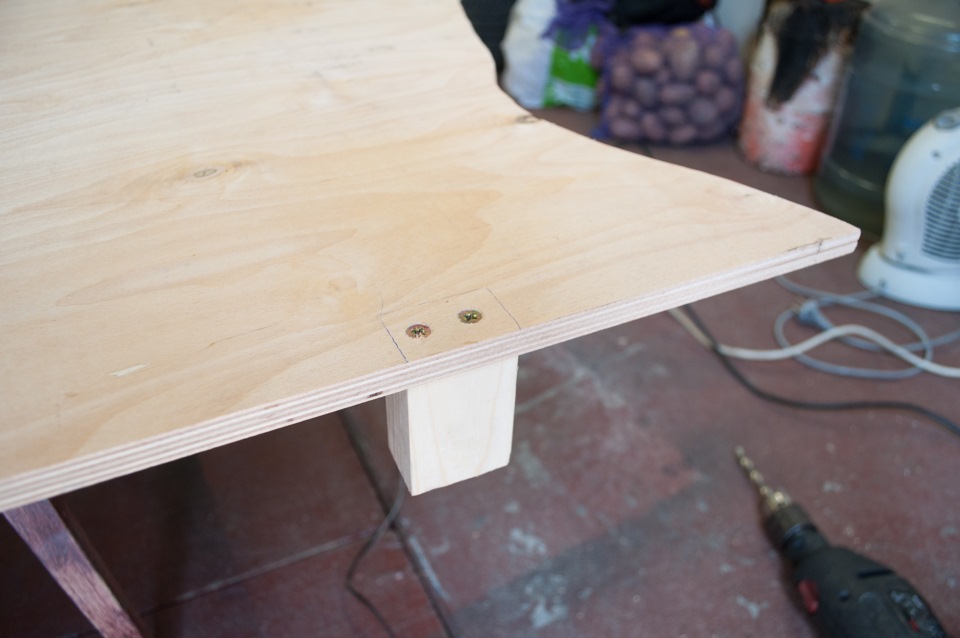

У задній частині (біля ліхтарів) підлога лягає на виступи з боків, а в передній (біля заднього дивана) підклав два бруски дляупору.

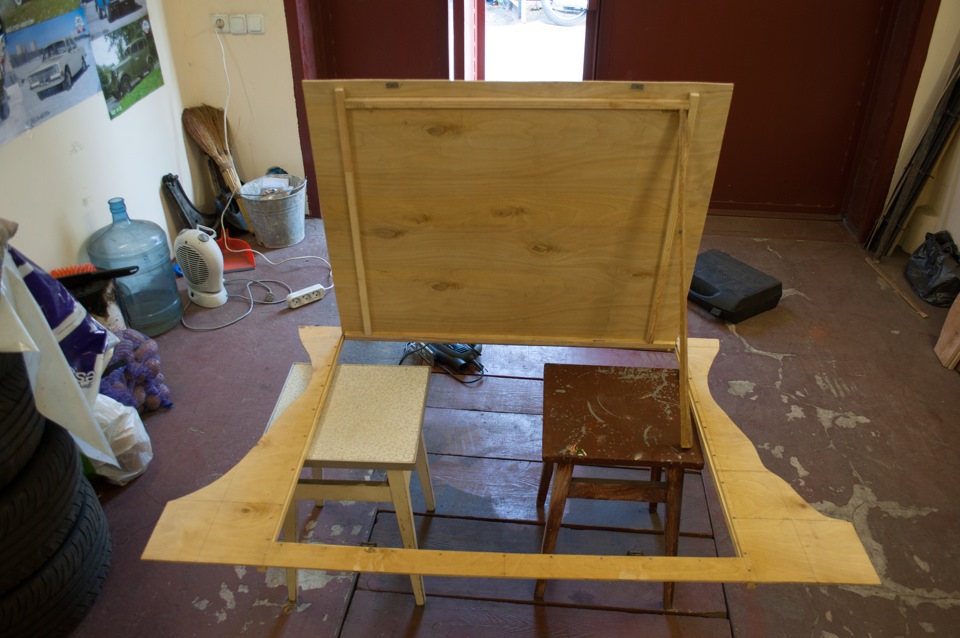

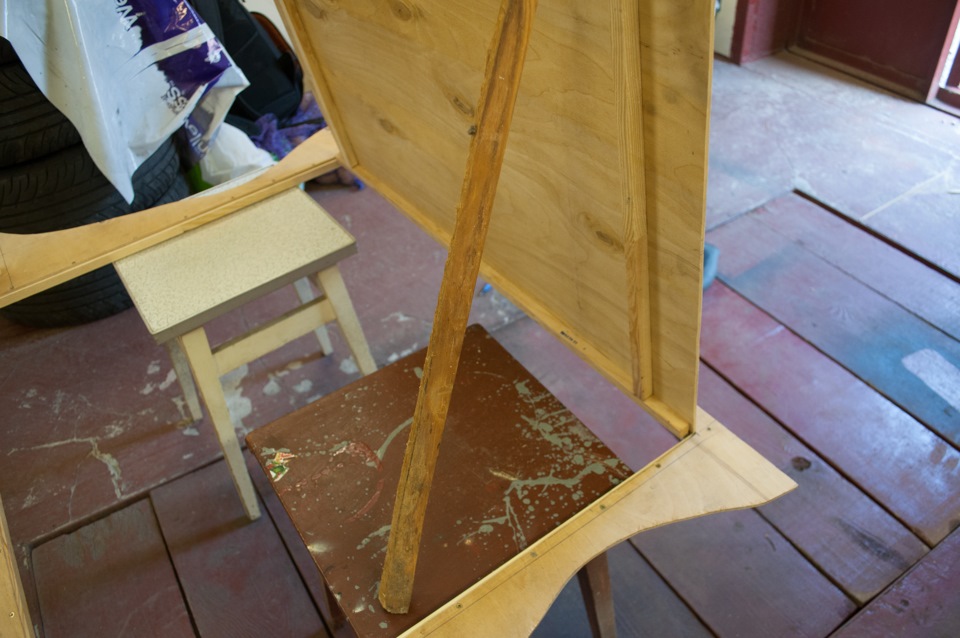

> Після припасування всіх частин прикинув як все виглядає.
Задня панель міряється за місцем і вирізається звичайнийпрямокутник.
<
Боковини та задня панель кріпляться такими кліпсами (діаметр 8мм, довжина 16мм). Отвори в кузові під них вже є "із заводу". І тепернайцікавіше! З боковин і підлоги я знімав лекала. Днями дороблюкреслень у Microsoft Visio. Боковини будуть у масштабі 1:1 (роздрукували, вирізали, обвели на фанері, вирізали, готово), а підлогою будуть лекати самого рельєфу. Можете покищо для підлоги готувати шматок фанери 1235х720мм. За принципом як із боковинами (роздрукували, вирізали, обвели на фанері, вирізали) отримаєте готову підлогу без проблем.
