Усім привіт!

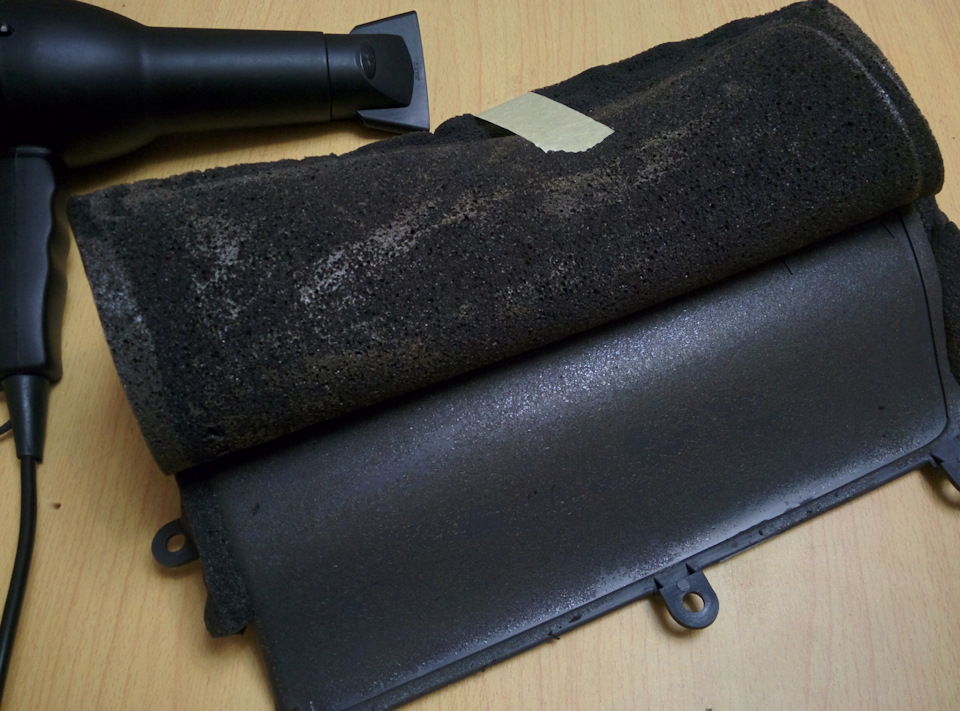

Захопившись всілякими підсвічуваннями в салоні вирішив зробитипідсвічування в нішах передніх дверей. Тому що воно буває потрібнане часто і я не люблю будь-які додаткові кнопки та вимикачі дляподібних речей, то було вирішено зробити її сенсорною. Отже, насамперед встановив сенсор. Розігріваючи феном шумку, звільнивмісце для монтажу сенсора.

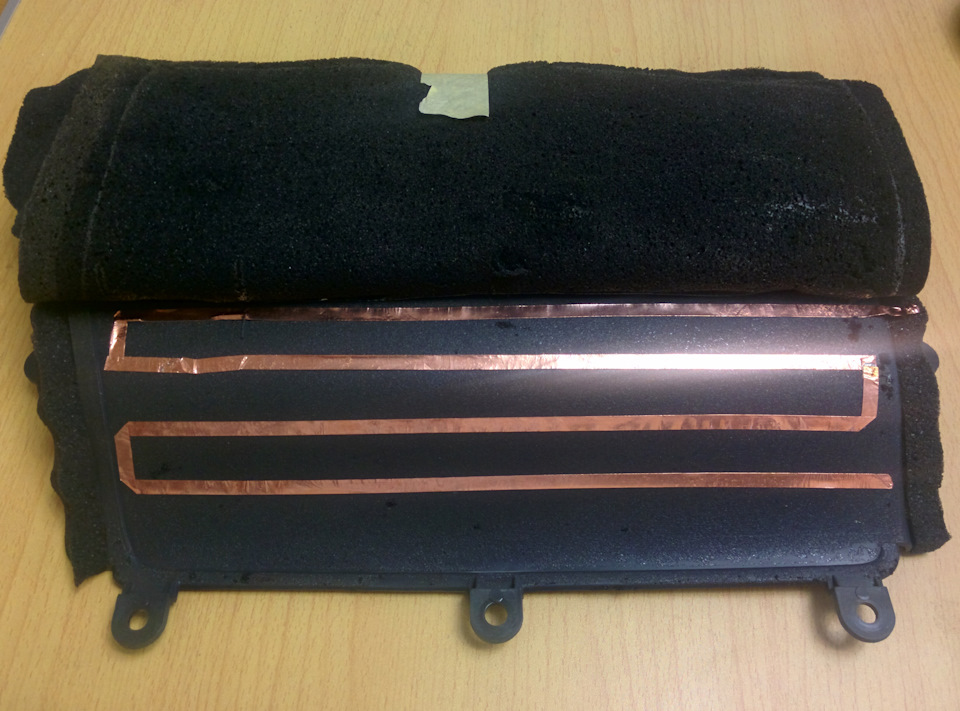

Сенсор із самоклеючої мідної фольги

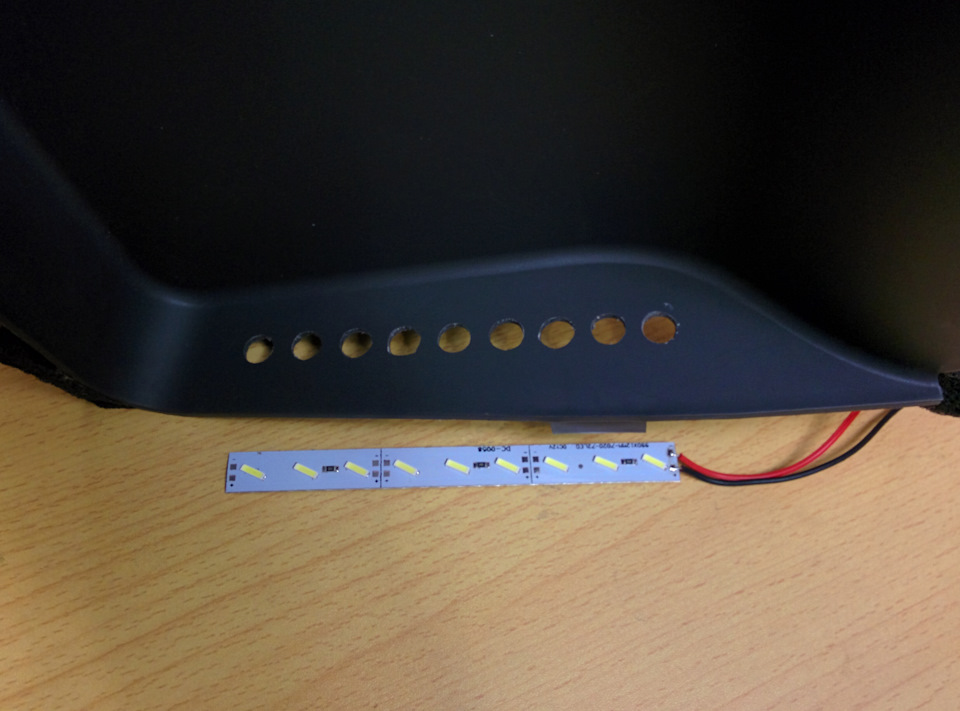

Залишилися у мене шматки, по 15см., стрічки зі світлодіодами 7020на алюмінієвій основі від інших підсвічувань.Ось вони іпригодилися. Задній стінці ніші, що ближче до центральної стійки, просвердлив отвори так щоб вони розташовувалися навпроти кожного зісвітлодіодів стрічки. .

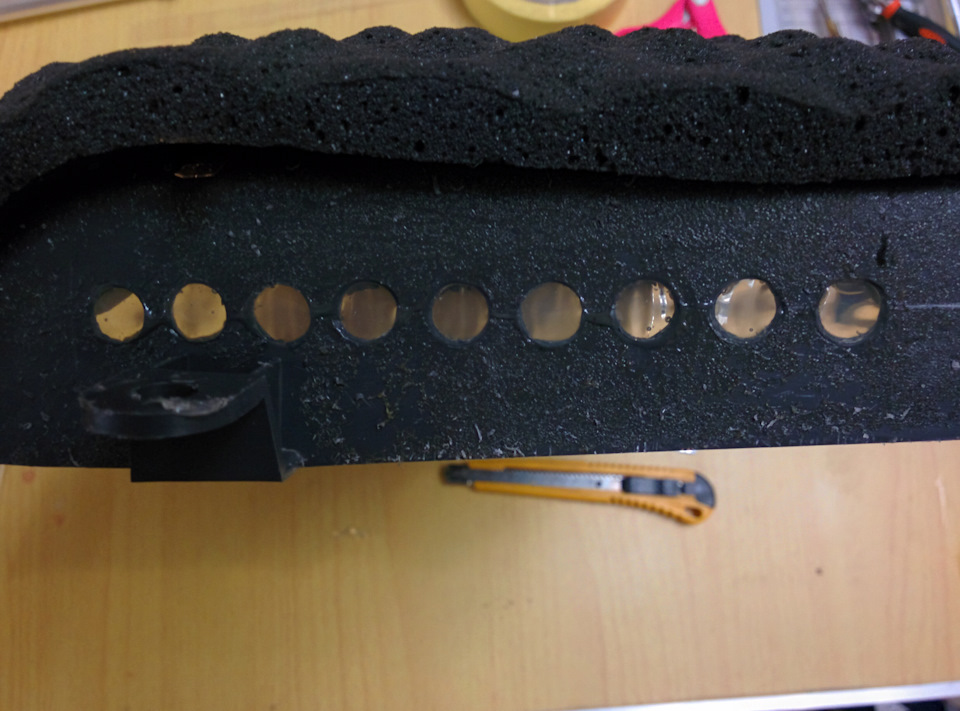

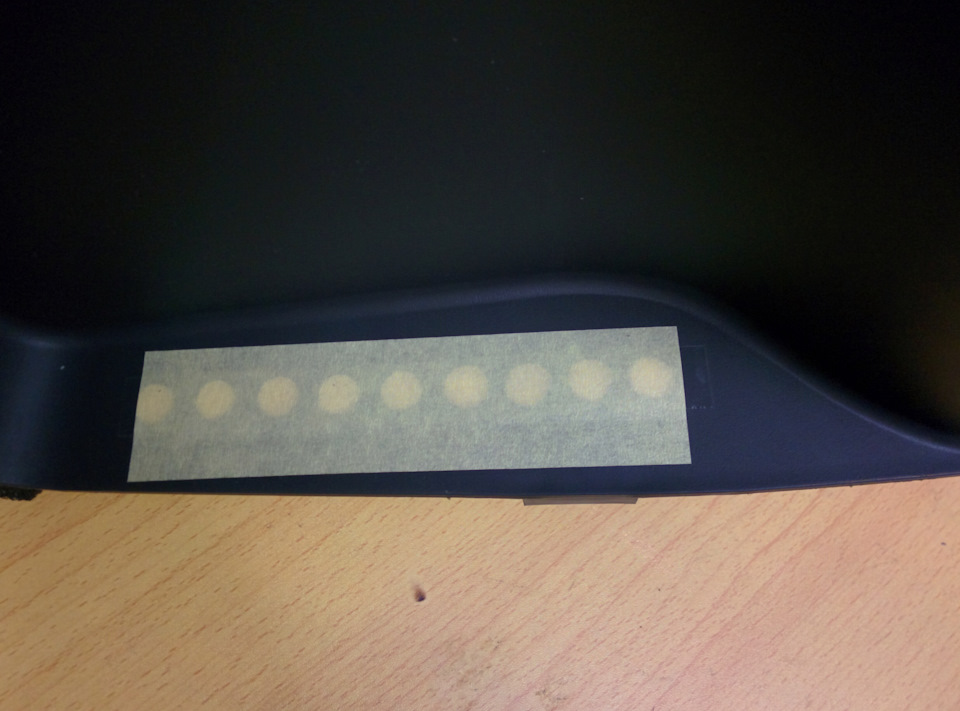

З тильного боку залив отвори прозорим термоклеєм.
Лавсанова плівка звичайно ж прилипла до клею. Злегка прогрівши їїфеном, вона без проблем звільнилася від нього і була видалена (плавно і без різких рухів). У результаті вийшли такі собі лінзидля кожного з світлодіодів.
Закріпив світлодіодну стрічку термоклеєм.
І ось що з цього вийшло.
І як воно світить.
Зібрав простеньку схемку сенсорного вимикача на TTP223.
>
І бутербродом до неї підключив мініатюрні китайський імпульснийстабілізатор для живлення світлодіодів. Попередньо видерши з ньогопідстроєчник і впавши туди постійний резистор, підібравши йогономінал так, щоб стабілізатор видавав близько 12 вольт. Чомусьодразу не подумав про кріплення. Тому плати переробляти обламався іпросто вирізав шматок оргскла. Просвердлив у ньому отвір длякріплення до ніші. І вклеїв це щастя термоклеєм до плати всерединібутерброду. Хтось скаже колгосп — так, можливо, але воно мені непонти нарізати, а щоб тримало плату надійно — тому кріплення утакому виконанні цілком задовольняє вимоги.
Все, пристрій готовий, впроваджуємо в карту дверей. Наклацав морефоток того як це працює і гугл навіть з цієї купи примудривсязібрати анімашку. Але, на жаль, сюди її не завантажити — непідтримується сайтом. :(
Кому цікаво ось посилання — goo.gl/photos/ZsfJiNJTmVEpRHwH6
Всім Світу та Добра! < br>
