Встановлення передньої та задньої камери

Усім привіт, цього разу мова піде про встановлення камер задньогота переднього вигляду. Заднього виду Установку можна розділити начотири етапи.

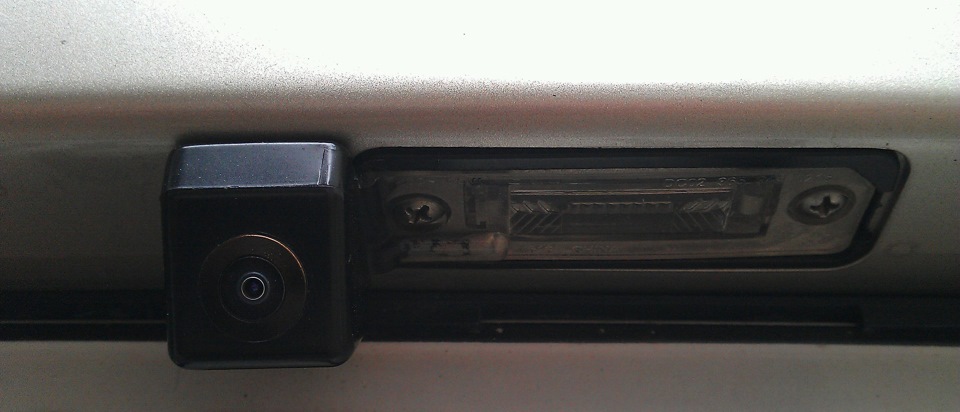

1 Етап. Нічого складного в установці немає, все просто, найскладніше вибрати або підібрати цей девайс який душізавгодно.Конечно хотілося б поставити камеру в логотипі знакавідкриття кришки багажника і бажано оригінал, але це не бюджетно, може бути в майбутньому.Камеру встановив у правий плафонпідсвічування номера, сам об'єктив лінзи камери знаходиться ближчедо середини автоса, кабель провів у бампері через технологічніотвори в лівий задній бік де задні ліхтарі.

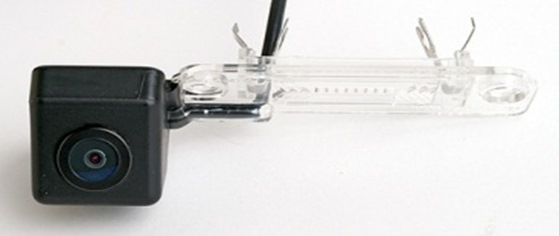

Камера Phantom CA-VWP, спеціально розроблена для встановлення вштатний плафон підсвічування номера VW B6, нічого не требасвердлити і різати, просто скло викрутив, лампу зняв, цю ж лампувставив у камеру і прикрутив все на місце, Усе. Заміна лампивідбувається у такий же спосіб. Камеру брав у себе в країні близько$65.
2 Етап. Установка камери переднього виду.
Думав спочатку встановити адаптивний круїз, але подивився цінник, особливо на тепловізор, який встановлюється за знак логотипу вґратах-грилі, зрозумів, що краще поставлю звичайну камеру.Установка камери в самому логотипі знака, кабель тягнув черезсилове відділення, якщо стояти обличчям до автоса, то в правий бікв технологічний отвір в салон і далі вздовж порога всередині і влівий задній бік, де задній лівий ліхтар.

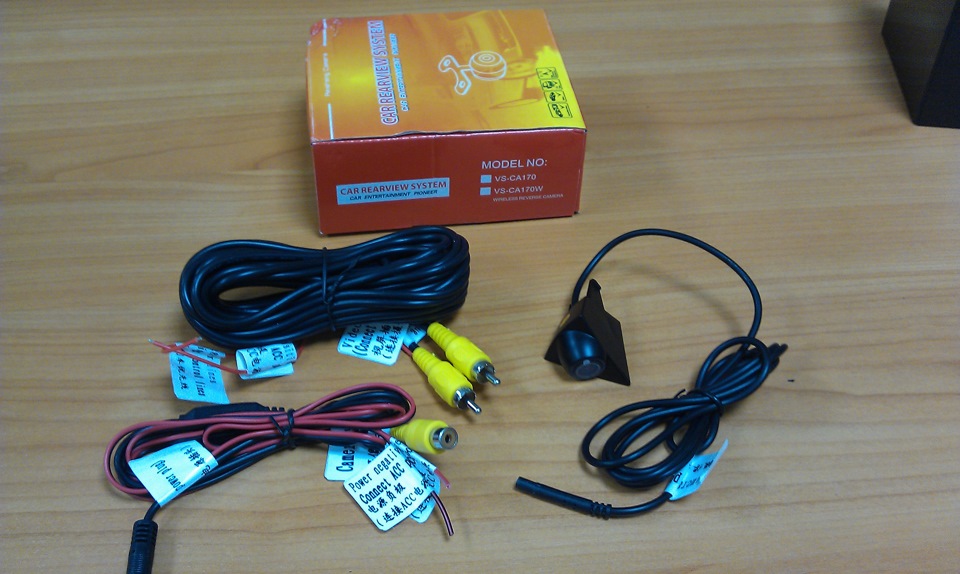

Передня камера VS-CA170W

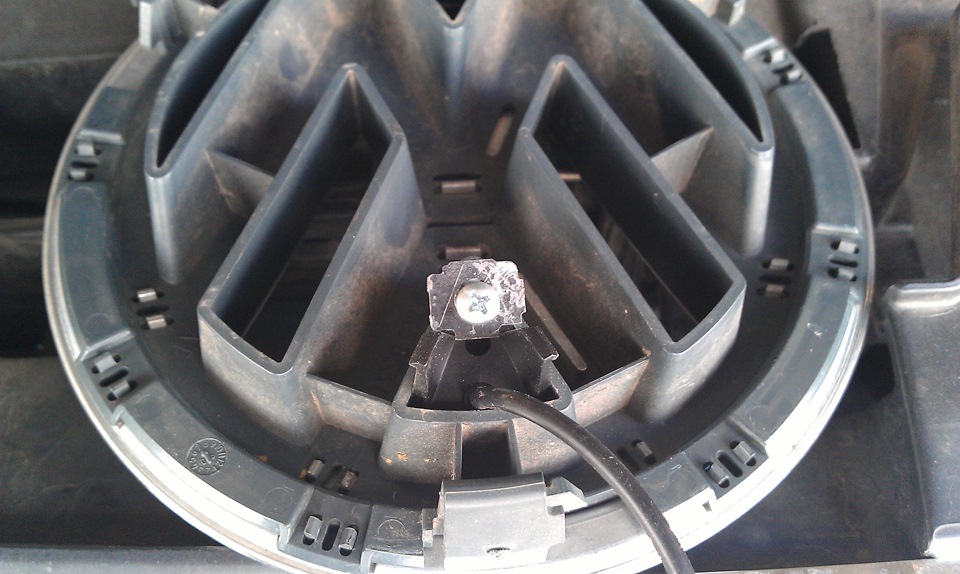

Фіксація камери

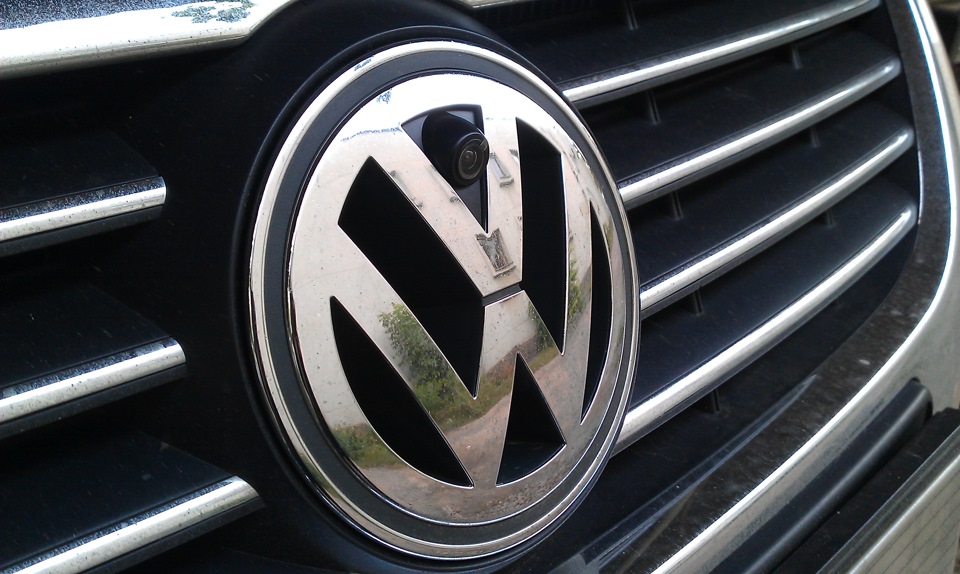

Встановлена ​​камера в логотип знака
Поблизу
З боку
Сама камера зроблена спеціально для авто VW в логотип передньогознака .Камеру брав за 26 $.
3 Етап. Установка відеоконтролера (відеоінтерфейсу).
Відеоконтролер
задня частина
передня частина
Встановлений і підключений в автосі
Установка відеоконтролера була так само в задньому лівому боцівсередині крила. Підключення просте, силові кабелю підключив доплюсу, що з'являється при включеному запаленні. Кабель відеосигналупростягнув лівим порогом усередині, в торпеду, до голови. Контролерє коробочкою, яка контролює і управляє вхід і вихід двохвідеосигналів. Контролер брав за 27 $.
4 Етап. Налаштування кнопки для примусового виклику камерипереднього виду.
Від контролера тягнув два дроти по лівому краю заднього сидіннядалі до його середини і потім до центральної консолі до кнопокнавколо важеля АКПП.
Установка кнопки
Штатна кнопка<
Кнопку використовував штатну від електрошторки, роз'єми до неї, самої шторки немає, але в майбутньому планую встановити і кнопкупереставлю, перепинаю на іншу.

> Принцип роботи та перевірка працездатності данихвідеопристроїв.
Головний пристрій медіа ресивер Pioneer AVH-P6800DVD. При включеннізапалювання та заводки двигуна камера переднього виду автоматичновключається на 15-20 сек для переднього відеоогляду, після чоговимикається. При включенні R на АКПП включається камера задньоговиду і працює до тих пір, поки не виключимо R, потім зновувключається камера переднього виду на 15-20 сек. Для передньогоогляду. При їзді і особливо якщо хочемо паркуватися більш точнопередньою частиною автоса, можна викликати примусову роботу камерипереднього виду шляхом натискання цієї кнопки. Кому потрібна схемапідключення всього цього, скину за бажанням. Всім удачі! Ставимолайки!

Задня камера
Передня камера
