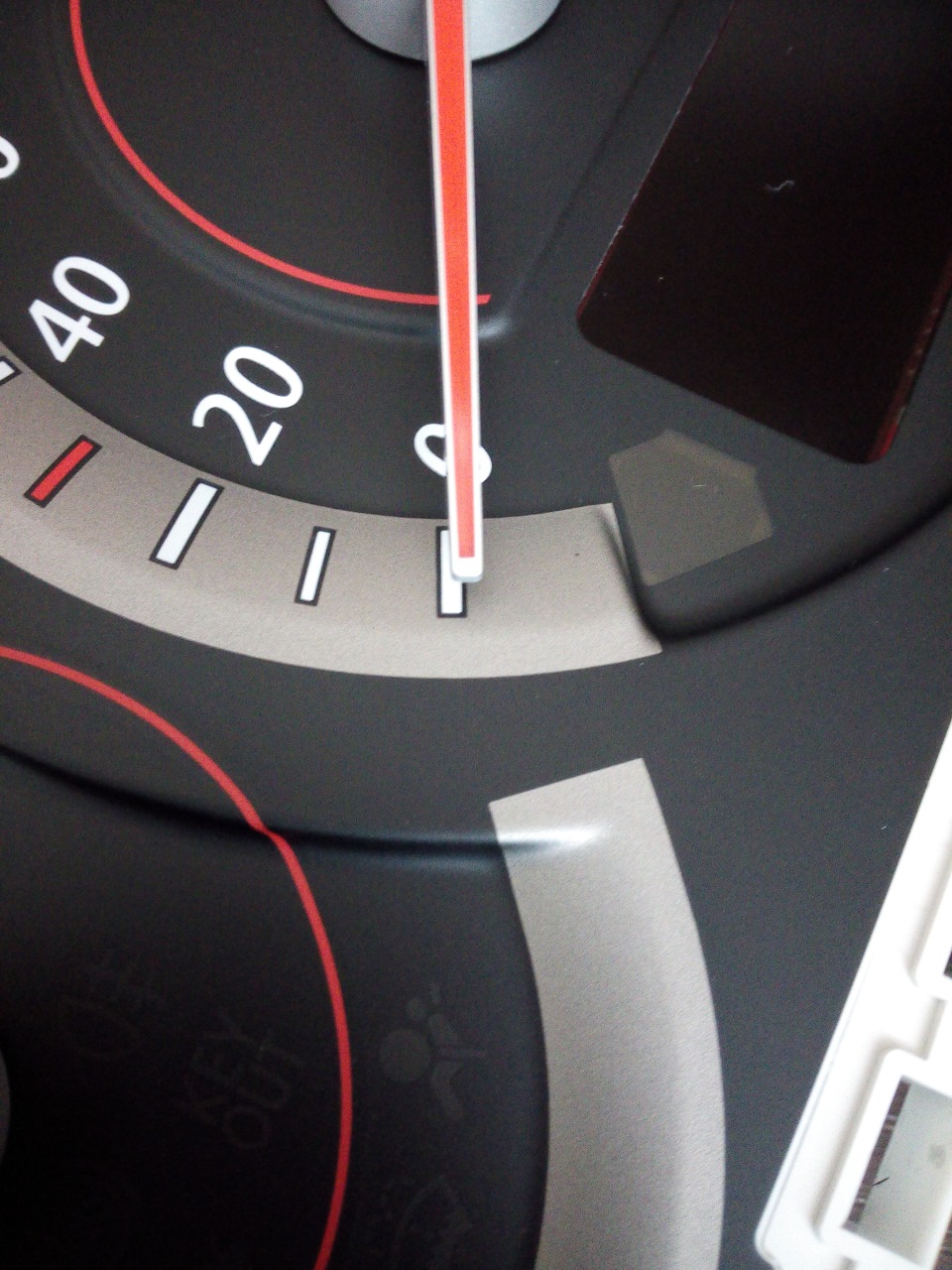

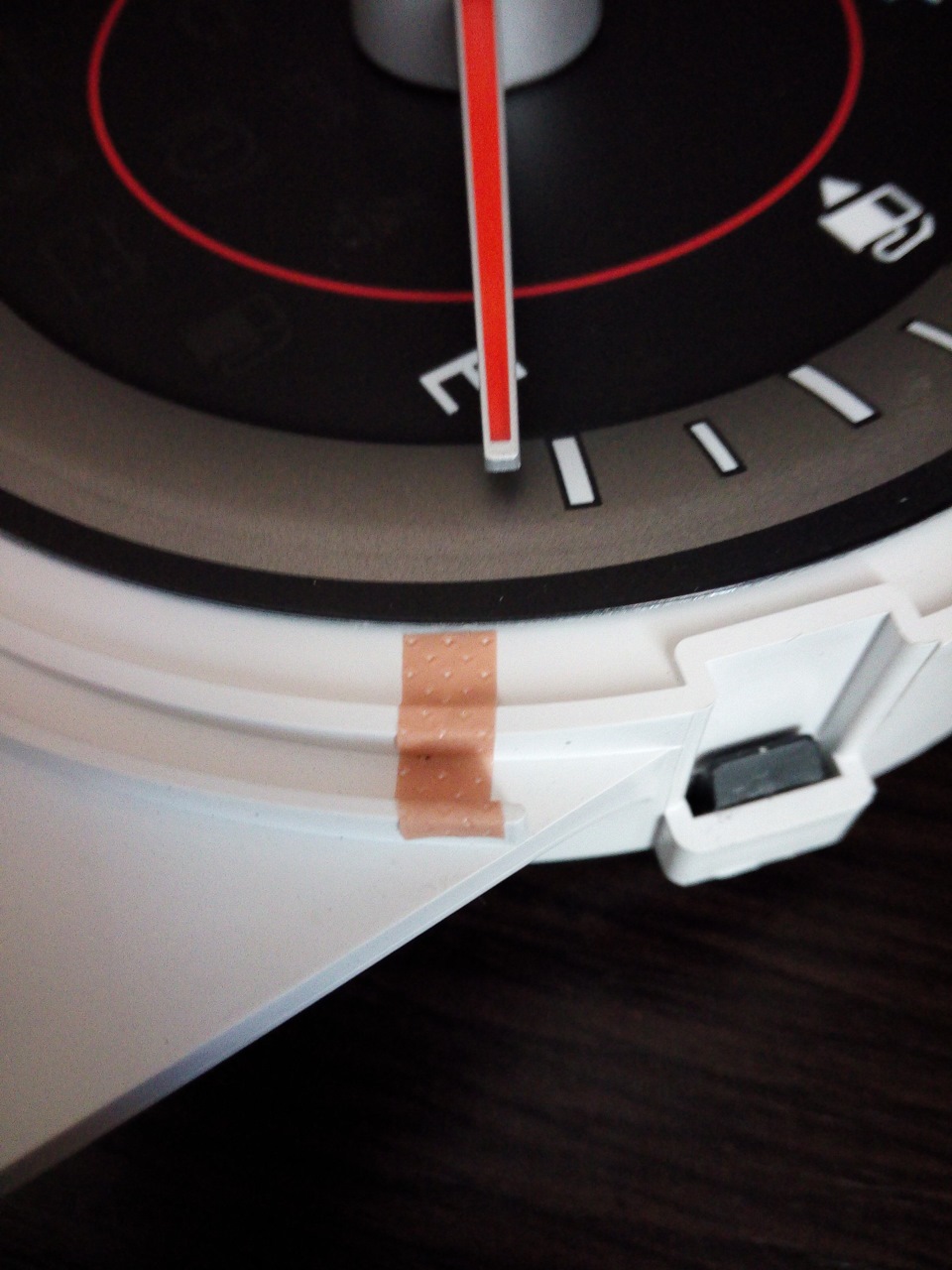

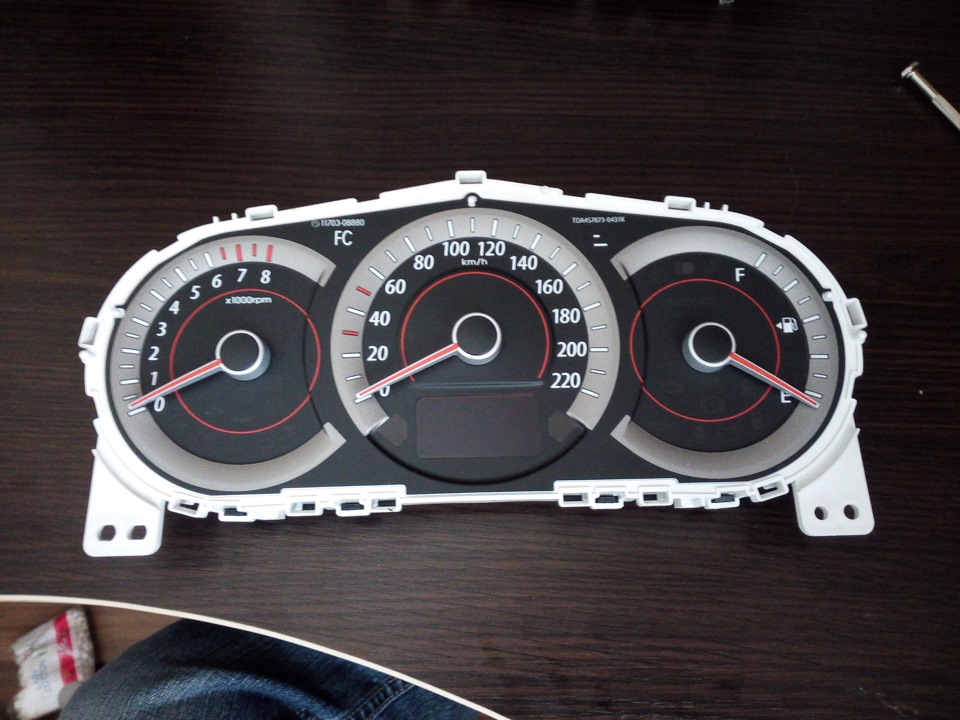

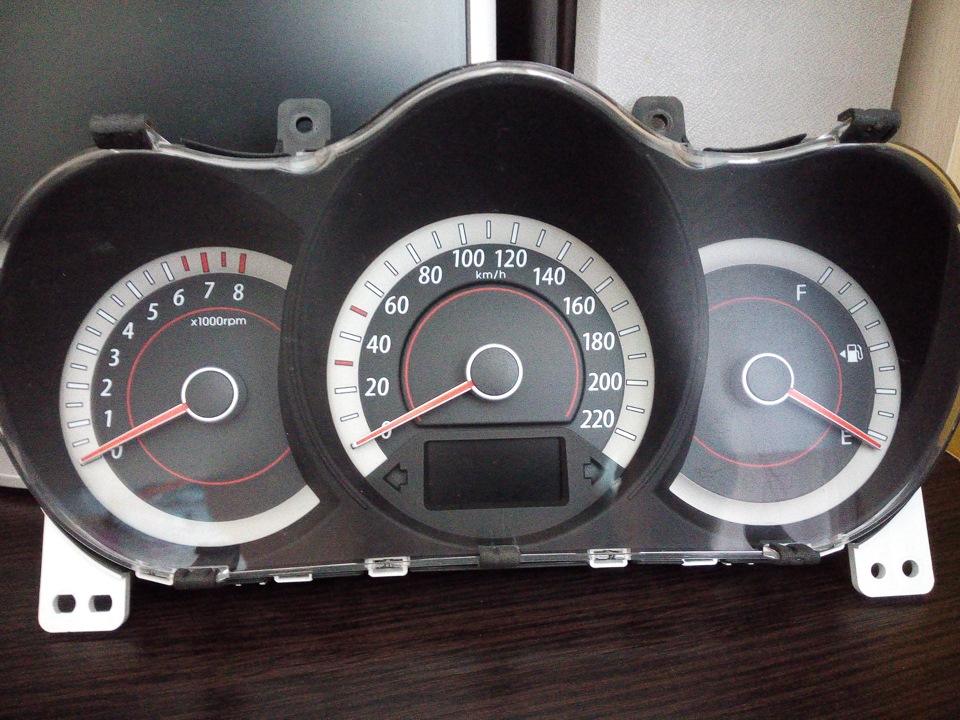

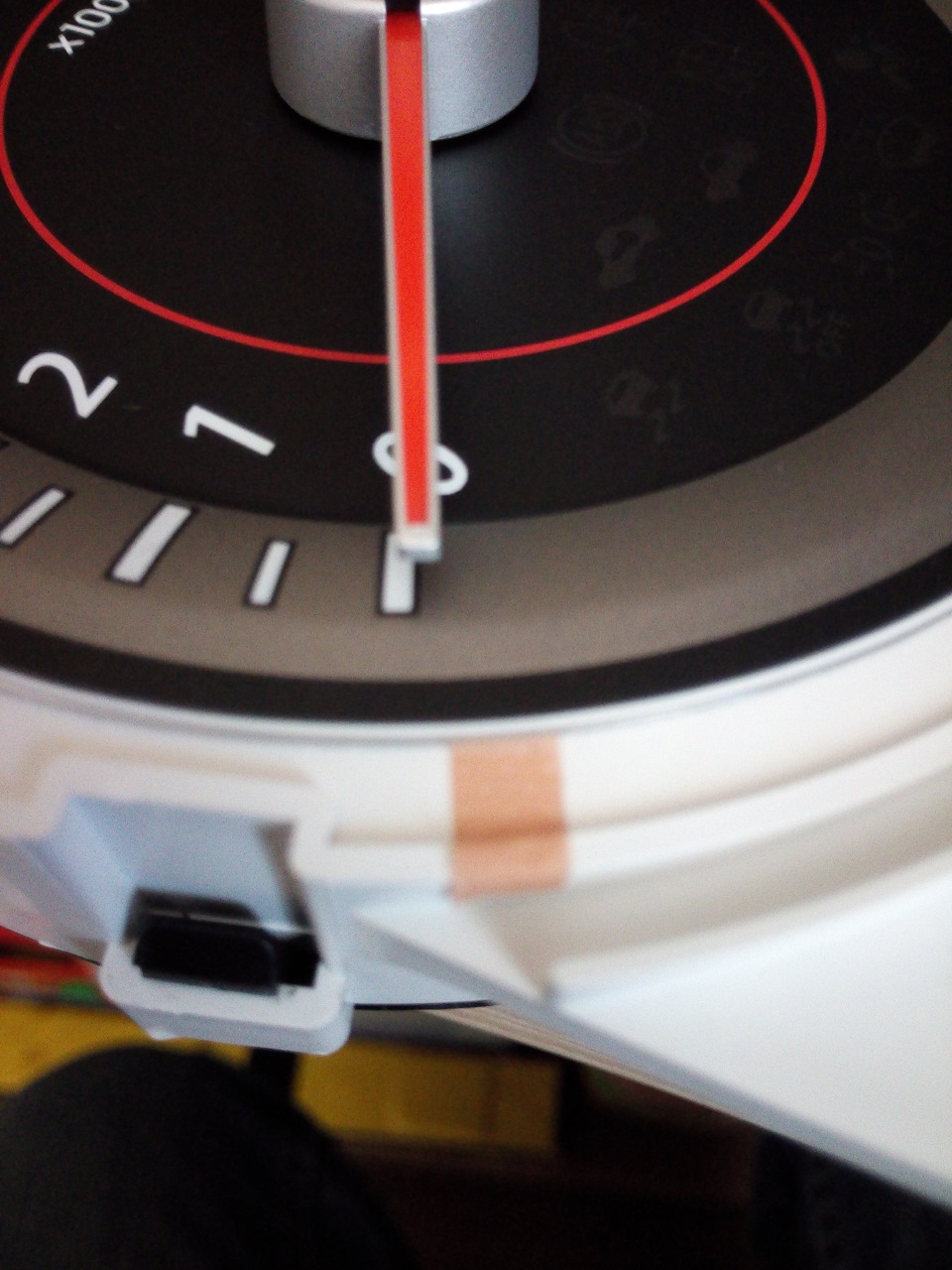

Всім доброго часу доби. Вчора викроїв трохи часу і, погортавшифорум, було прийнято рішення вшанувати мою приладову панельприсутністю індикації холодного двигуна (актуально до зими). Заборгом служби, на ТИ — робота з модернізації зайняла близькогодини. Сфотал Не кожен день таке бачиш у себе на столі ще й своє.Далі пересунув стрілки до упору і помітив їхнє становище, крайнішматком лейкопластиру, а середню просто сфоткав.
Після цього зняв стрілки підчепивши викруткою, перевернувши панель, зняв задню кришку. У деяких людей були односторонні і всікомпоненти були з одного боку плати) і посадкове місце під резисторбуло на задній стороні панелі. Воно знайшлося за 5 секунд тицьнувшитестером у плату, а далі залишилося справа за малим. Впаяв, попередньо куплений, діод 3528 синього кольору в його посадковемісце.
і резистор на 2 кОм (за відгуками вже бувалих краще ставити саме на2 кОм для оптимальної яскравості діода). Ледве знайшов саме синій3528, були які завгодно і як насипному так і у стрічці, а от синій, — в одному магазині, в стрічці і те залишилося лише 12 діодів (4секції по 3 діоди) і мені дісталося 3.
Ну а далі залишилося тільки зібрати все в купу і перевірити.
Ура! Запрацювало!
Може здатися (фото з телефону) що світить дуже яскраво, алепорівняння з покажчиком далекого світла
Покажчик далекого вдвічі яскравіше.
Ну і наостанок ще раз сфоткав.
І ось уже сьогодні вранці перевалили за 63 т. Км. Проблем таособливих витрат. 3 світлодіоди 3528 синього світла — 5 грн., 1резистор smd 2кОм — 24 коп., час витрачений на всю модернізаціюблизько 1 години, досвід набутий під час робіт — безцінний. Усімсвіту!
Коментарі20
Через який час тухне діод?
Вже писали тут після прогріву до 60 градусів.
Молодцем! Треба теж зайнятися цим питанням ...
Красавчик! Мої поздоровлення! Давай тепер роби щоб все синім світило ;)
) мені навпаки червоний більше подобається. На черзі головна оптика під переробку ...
Головне щоб тобі це подобається))) чекаємо оптику;)
Хороша робота! Нещодавно собі зробив так само.
Дуже велика робота заради одного світика. Молодець! але я вже, наприклад, звик до того, що стрілка тахометра впала на тисячу обертів - можна їхати.
Ну щодо великої роботи я не зовсім згоден, - час часу і 5 грн., як то не особливо багато всього витрачено. ) А ось щодо стрілка тахометра впала на 1000 оборотів - не згоден, стрілка падає на 1000 і при 25 градусах, але ще зарано їхати.
Ну я ж не кажу, що прямий тапку в підлогу і поїхав на 25 градусах. Плавно, повільно і через пару хвилин вже нормальна робоча температура. Тим більше у мене виходить так, що я починаю рух від будинку до першого світлофора, потім до другого, розігнатис...
Все вийшло чудово? А коли він тухне?
Коли нагрівається до 60 градусів.
супер.Золоті руки у тебе. Красень.
Напевно, це коментар автору)
ну так
Саме як вказав TwiX73. Після прогріву до мінімальної робочої температури двигуна (60 гр. за Цельсієм).
рівні у Вас руки!
Намагаємося...
я так розумію, що все вирішилося впайкою діодів і все?
Саме. 1 діод і 1 резистор.
