Блок управління пічкою LimitedEdition

Усім привіт!

Ех! яка ідея! Шкода плагіатами я не займаюся!
Як стало ясно із заголовка розповідь піде про блок управлінняпіччю!
Так-як у придбаній торпеді даний блок був відсутній, посталопитання про його придбання! -А чи потрібен він мені стандартний? Таі потворний він до горя! Та на моїй старій торпеді він і то кращевиглядає! -Не! Не піде! Потрібно каламутити щось своє!
Голова кипіла від ідей, дуже багато хочеться, а місця мало ((

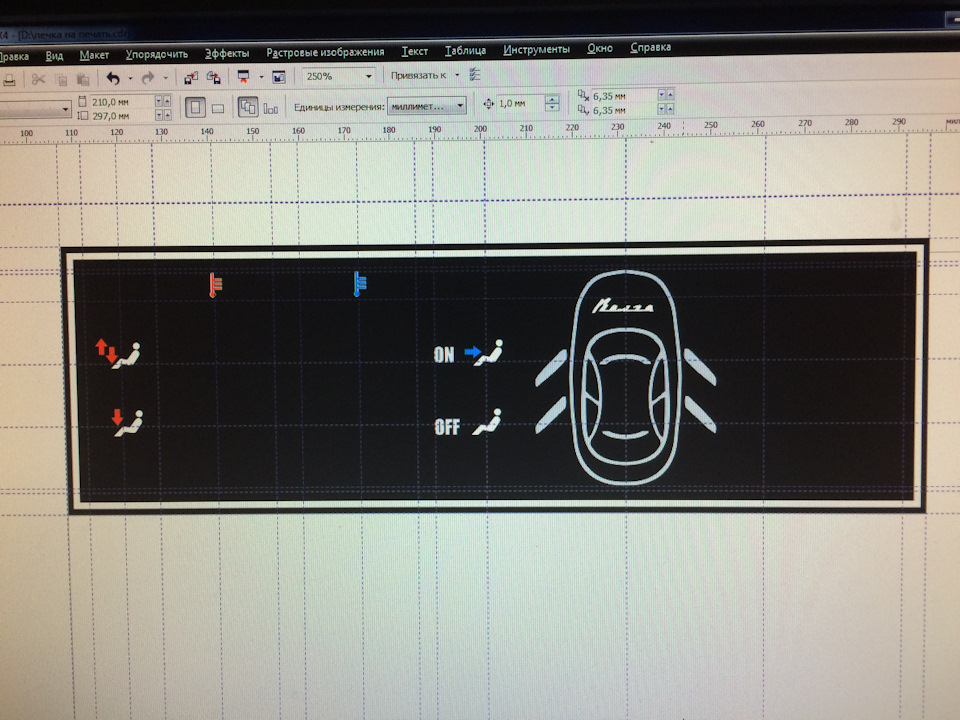

Придумавши дизайн я взявся за виконання! ) Насамперед був створенийескіз майбутньої панелі в корелі, надалі він відправився надрук.

бо на той момент кнопок у мене не довелося їх не промальовувати такяк можна було накосячити з розмірами!
/>
Поки файл був на друку я купив кнопки і приступив до виготовленняоснови! .. Робилося все зі шматка аліту!

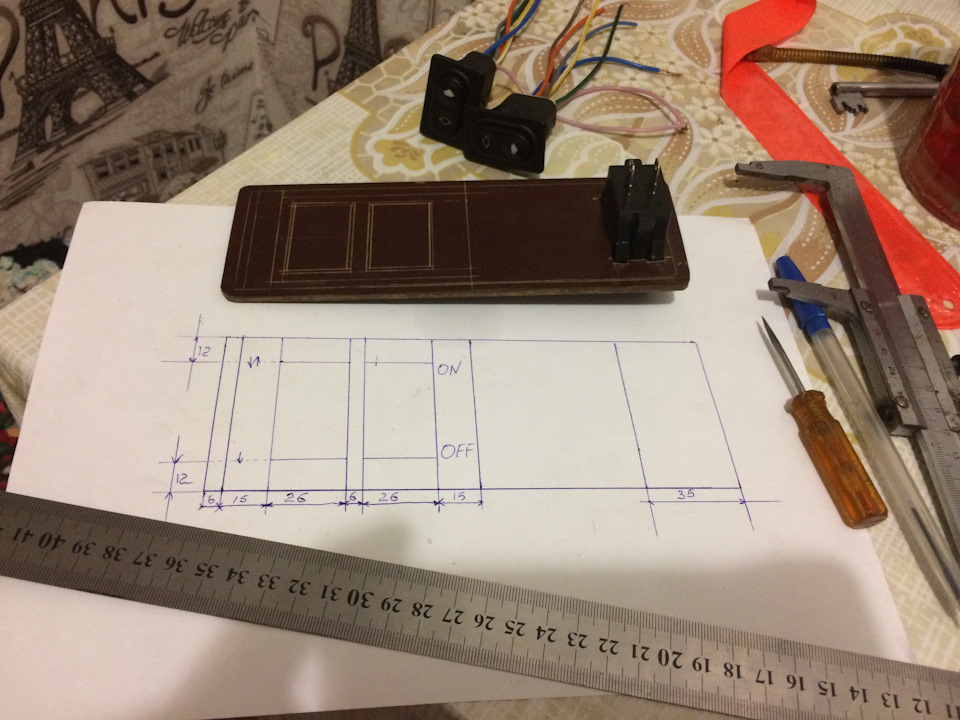

Процес розмітки кнопок!

Після чого все вирізалося і кнопки стали на місце!

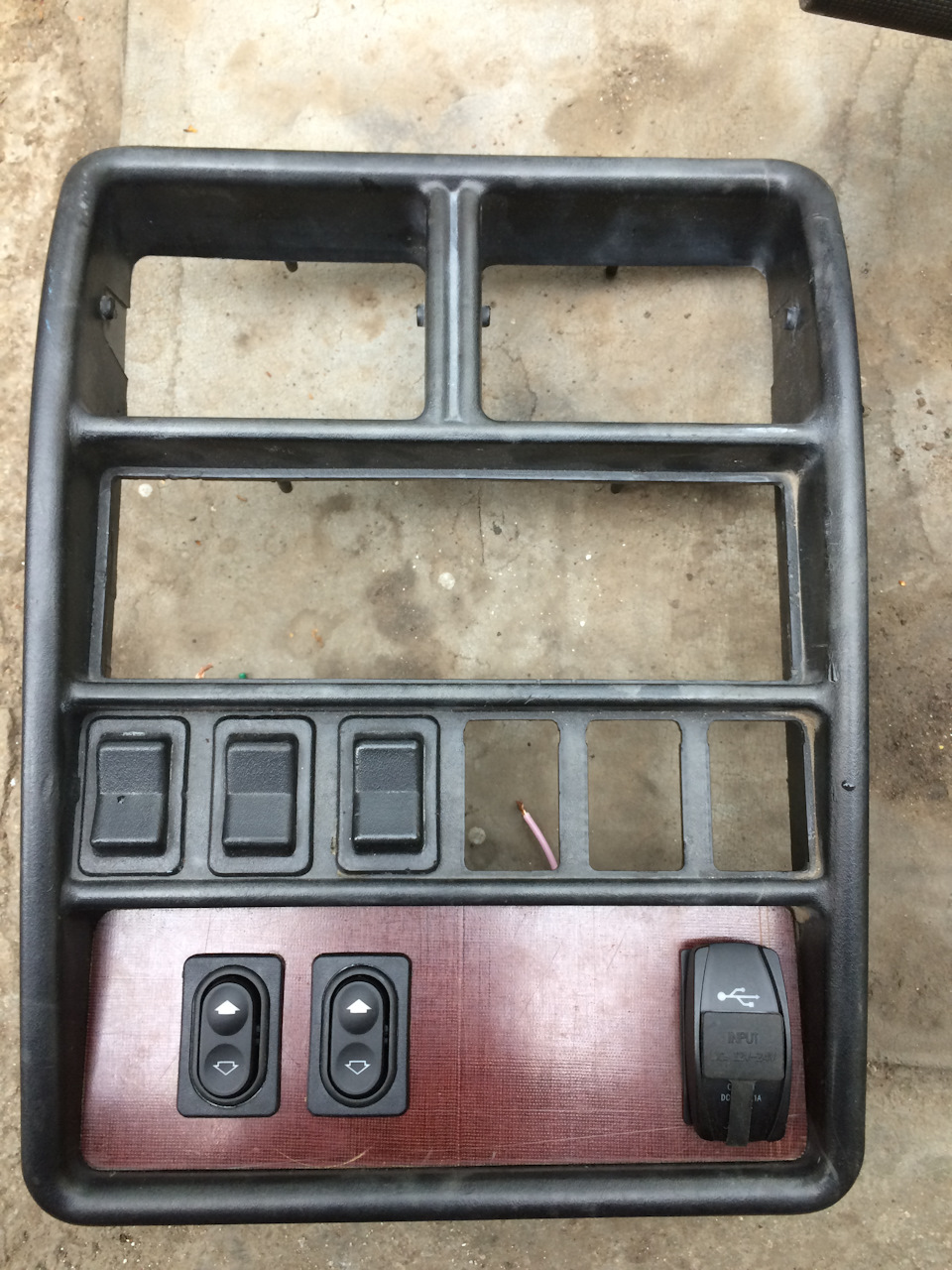

Зліва дві кнопки для керування заслінками пічки а з права USB на 2порти (ну треба ж і телефон як то заряджати! )

перша примірка

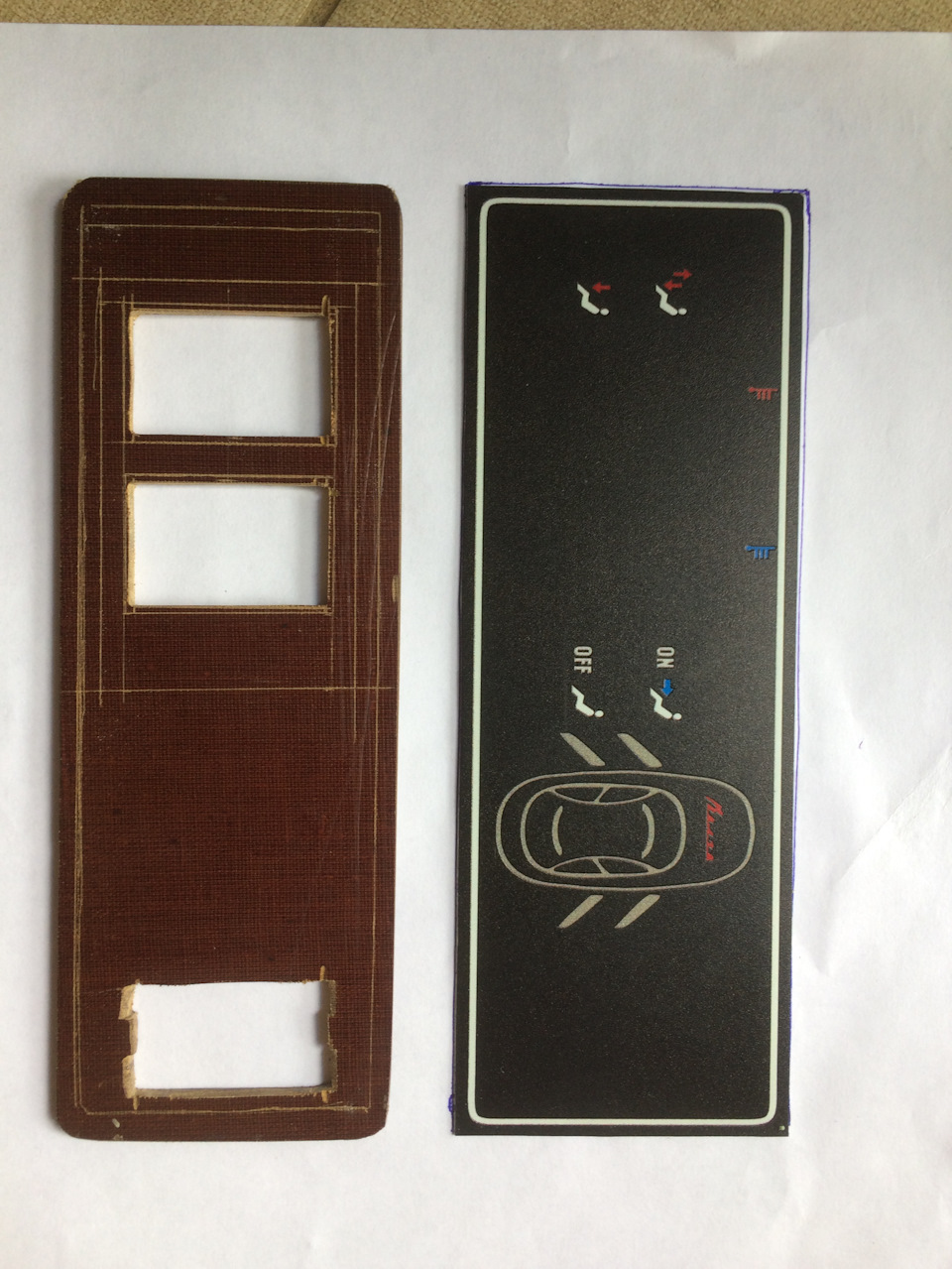

Через пару днів отримав довгоочікувану посилку з накладкою і роботазнову закепіла! В основній частині були прорізані отвори під всііконки! Після чого вдома було знайдено шматок оліту, на якому задопомогою маркера була намальована плата підсвічування! друковануплату не робив так як немає у мене зараз доступу до лазерногопринтера! як з'явиться-перероблю! Ну і власне перевіркапідсвічування!
Далі все просто! Обидві частини були склеєні, а плата підсвічуваннязакріплена на шурупи, прорізані отвори під кнопки!
Перша примірка і остаточний вигляд! ?!
Вигляд з підсвічуванням!
Вигляд у темряві!
Вигляд ззаду PS проводу поки що не окультурив! Усьому свій час!
Про функціонал!
Заслінки пічки будуть рухатися за допомогою моторів відцентрального замку працюючі в ланцюгу з кінцевими вимикачами!
На зображенні машини двері горять червоним (4 мінуси скручені длязагального вигляду горітимуть окремо! ) буде підведений від кожноїдвері з кінцевика мінус!
Всім дякую за увагу! Дивимося, лайкаємо, коментуємо!
