Давно не писав, але це не означає, що проект забутий. Щосьвідбувається))) (жду коли сніг відтає), а поки що збираюзапчастини.

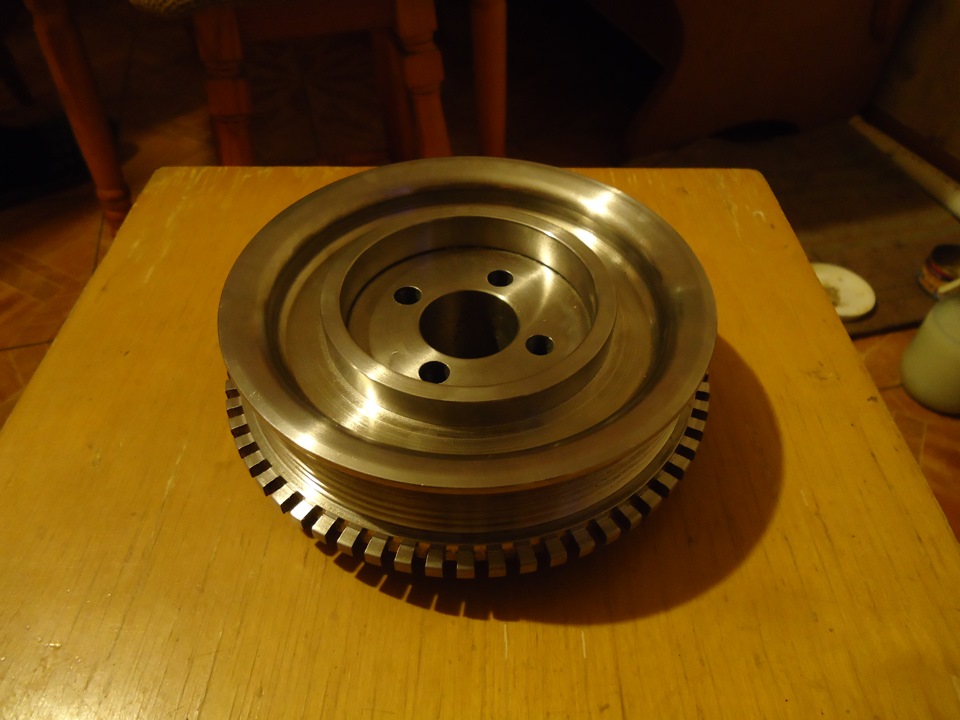

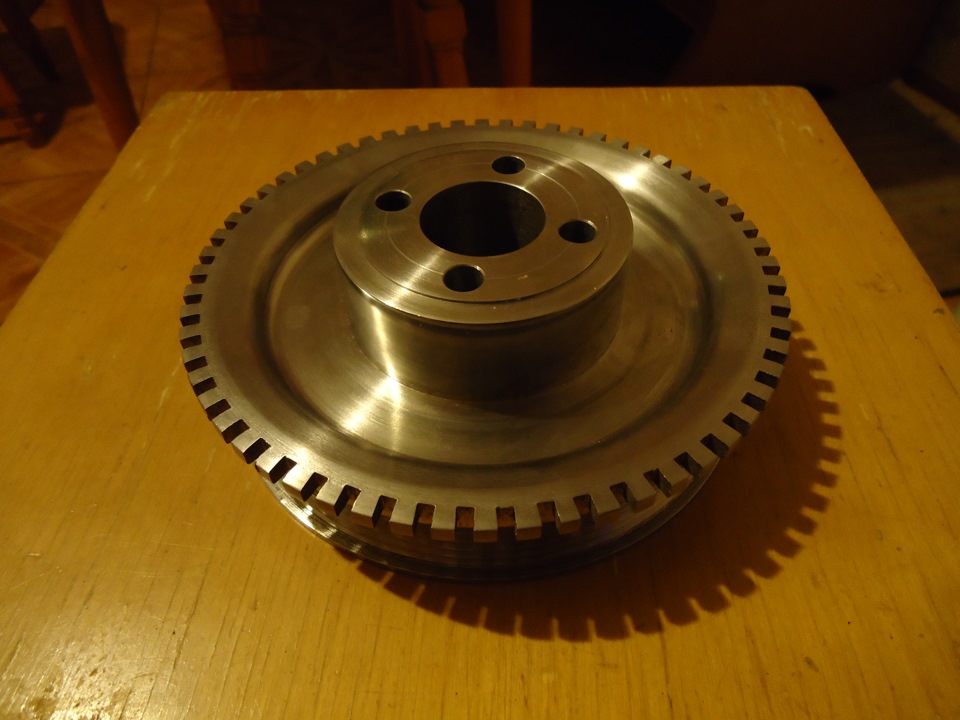

Отже почнемо з малого, або головного:представляю вашій увазі шків60-2 під поліклін з проточкою під шків на ГУР, власноїрозробки.Замовлений був хлопцям з москвичів форуму.

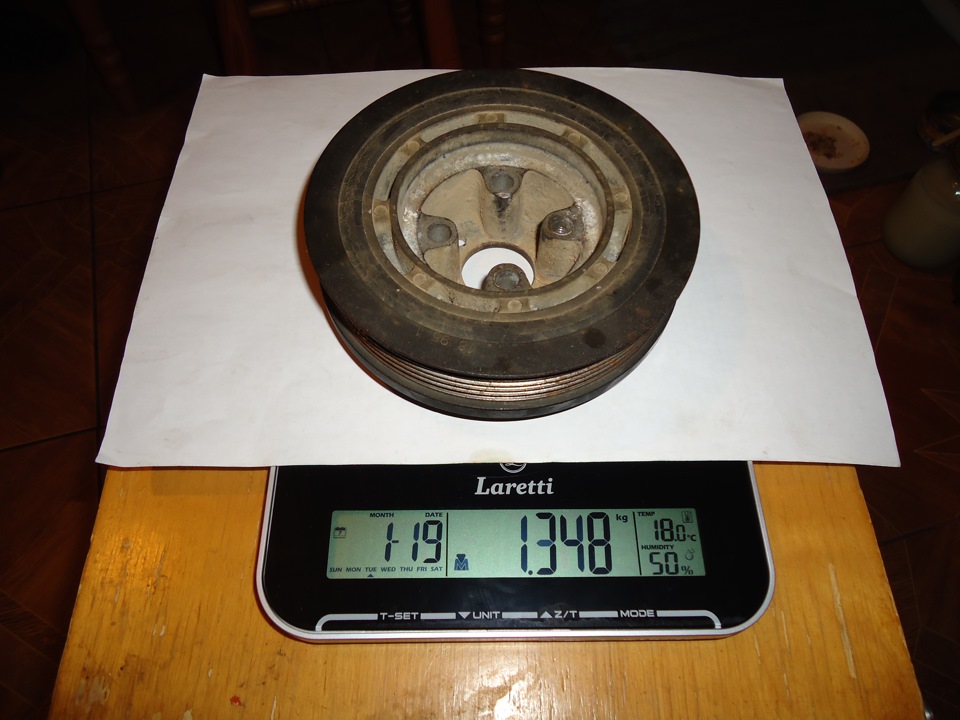

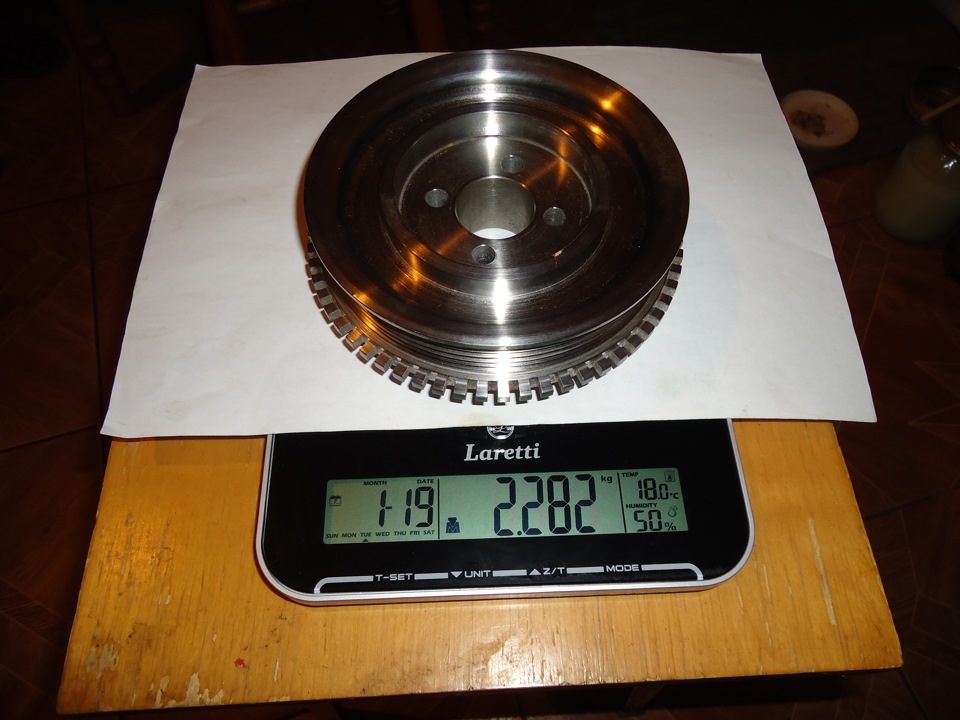

У порівнянні зі стоковим важче на 900г, можна було полегшити ще, але побоявся щоб не повело від навантажень, потестимо — подивимося.

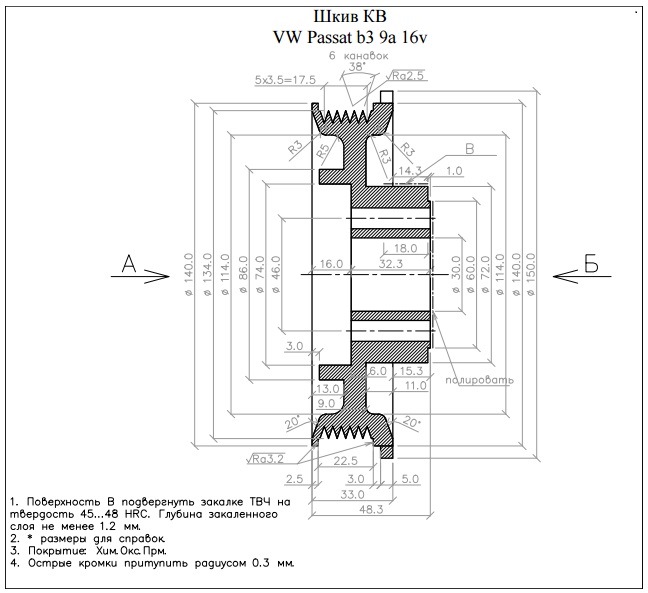

І викладаю креслення на Ваш суд, якщо є питання чи доповнення —welcome
Коментарі12
рідний шків у тебе на фото не від 9а, а від abf напевно. або може йшли і такі, поправ якщо що
Купив шків під поліклін з 1.6 aft, по вильоту він не підійшов, та й городити репер на ньому не комільфо. Тому був заново виточений шків з моїми розмірами
і я хочу такий шків на абф зробити, а скільки грошей коштує його виточити
А чому б і ні. Головне знайти токаря, або можу дати контакти
надрукую твої креслення і піду шукати токаря на роботі, який візьметься
а цікаво те, що він важче не вплине на і без того слабку шпонку?
А у мене і шпонки то немає, зрізана. там 4 болти тримають шків, думаю шпонка для правильної посадки
А фото випадково ні теж може переробити набридло вічно за цю шпошку думати
Креслення - залік! Ось це підхід! Красава!
Сумішка шківа під клиновим фольцем і москвичівським полікліном
Гарно. Мені подобається. Удачі )
Подивлюся як він себе зарекомендує)))
