Перепідключення Kenwood KDS7024)

Давно носив із собою думку, що потрібно перепідключити магнітолупо-людськи (до цього червоний і жовтий провід були разомзапитані).

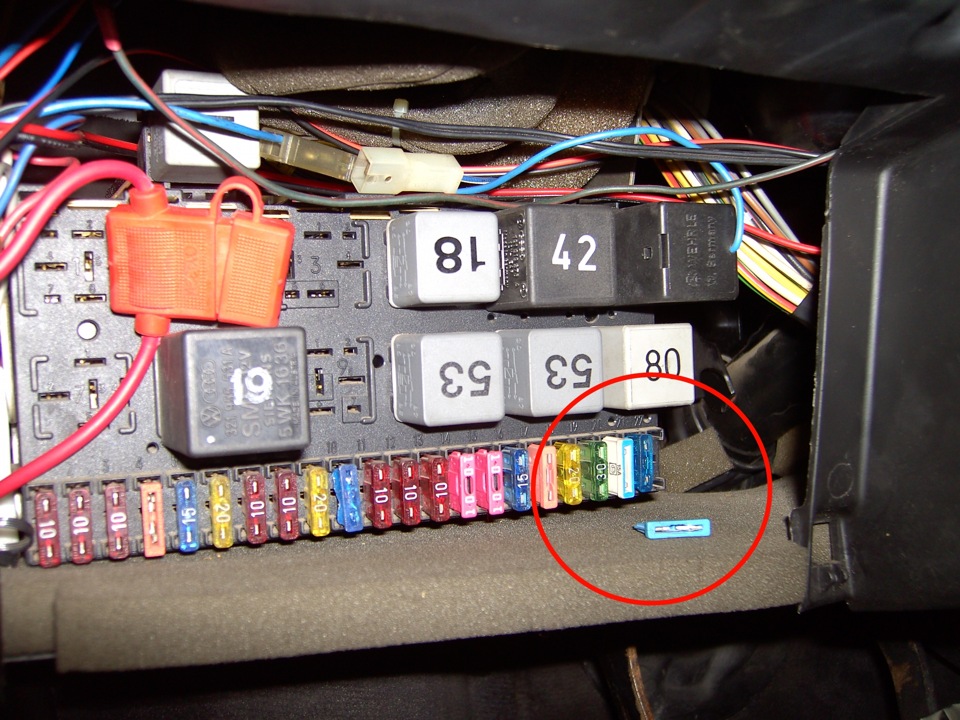

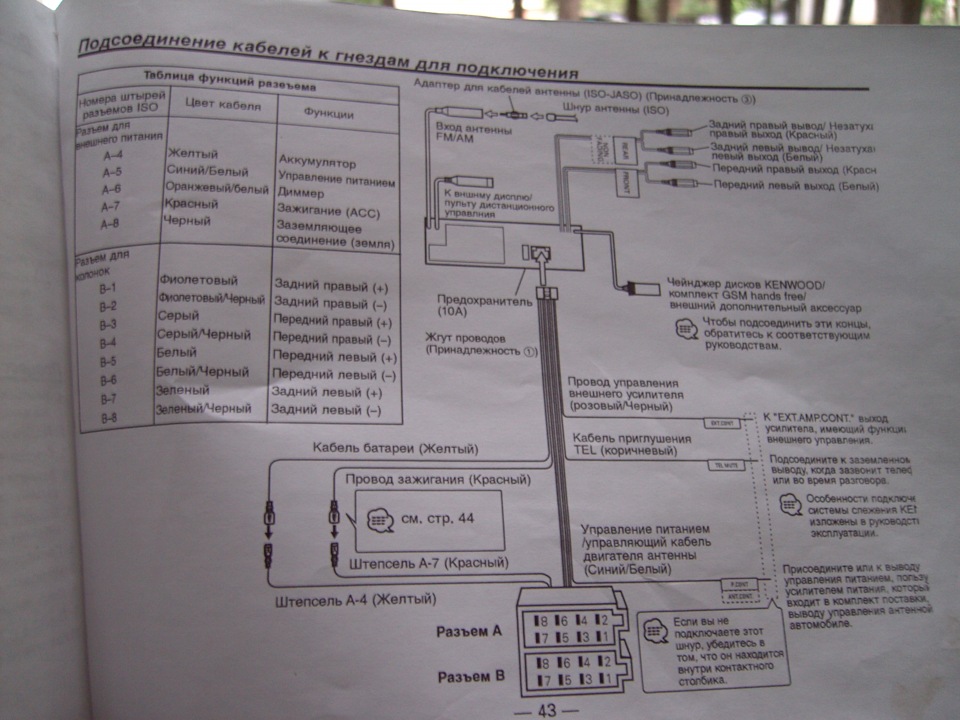

Але й не хотів що б без ключа магнітола не працювала, і знайшов осьтаку схемку і підключив. > Ось він останній праворуч

Блакитний, біло-блакитний смугастий — ANT і REMOTE.Управляючісигнали для зовнішнього підсилювача та електричної висувної антени.12. Якщо у тебе підсилювача і висувної антени нема — намотай накінці проводів ізоленти і не чіпай їх.Один з проводів можна задіятидля керування АСС, щоб не прикручувати його до харчування.Береш двадіоди на струм більше 300 мА, катоди скручуєш разом, і підключаєштуди червоний дріт.До одного анода підключаєш один з блакитнихпроводів, до другого - провід від замку запалення, на якому +12з'являється при включенні запалення. В результаті, щоб увімкнутимагнітолу — включаєш запалювання, включаєш магнітолу, а далімагнітола працюватиме незалежно від того, чи включено запалення чині.

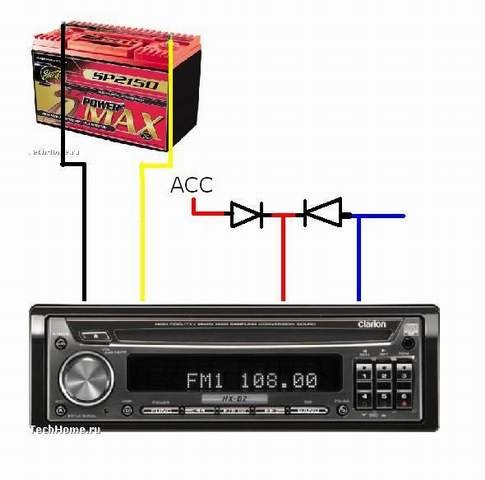

Схема такого підключення ось:
< /

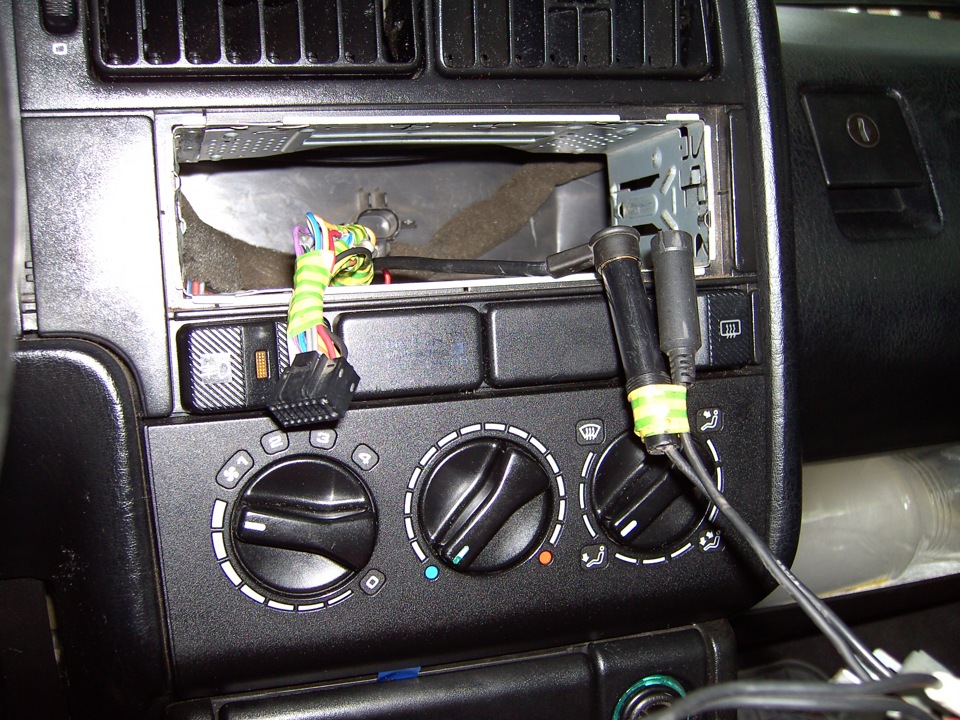

Помаранчевий. ILLUMINATION. Підключається до габаритних вогнів. Привключенні габаритів деякі магнітоли вміють робити підсвічуваннясвоєї панелі менш яскравою, або вмикати підсвічування панелі, якщомагнітола вимкнена, а габарити горять. Це для зручності, щоб утемряві магнітола не відволікала яскравим світлом і була видна втемряві. Заодно прибрав цю бороду проводів, уклав все акуратно).p>

Задоволений на 100%

Ютуб чомусь зганьбив відео, але я думаю все зрозуміло.

Інфа — лада2111.Рф/tuning-electr…dkluchenie-magnitoly.html
