Але як виявилося, 200 зекономлених гривень нічого не дають.Відкриволх, а там їх валом.Замовив дорожче, але з JPS модулем і камероюзаднього виду по краще.<

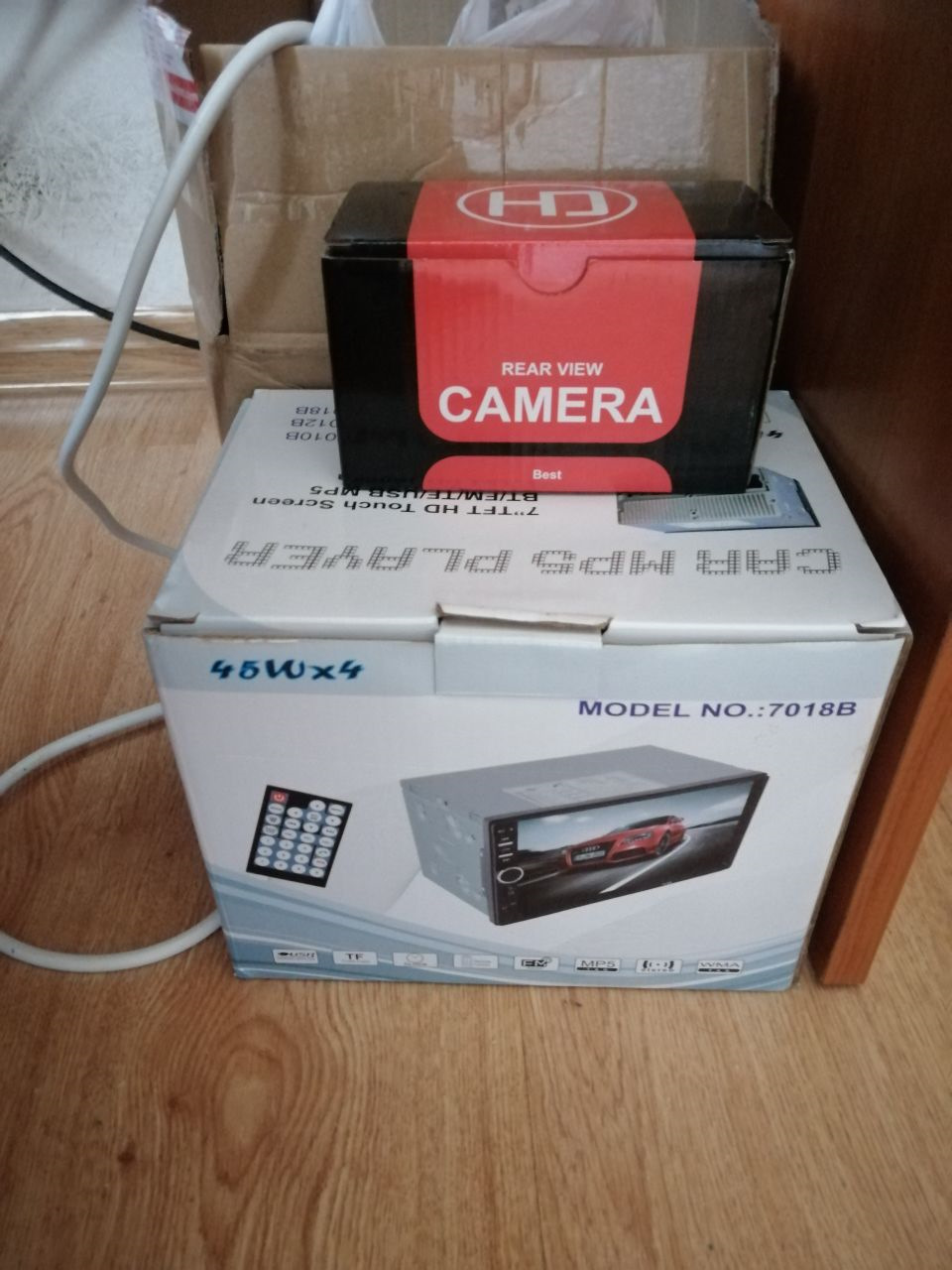

Магнітолка.

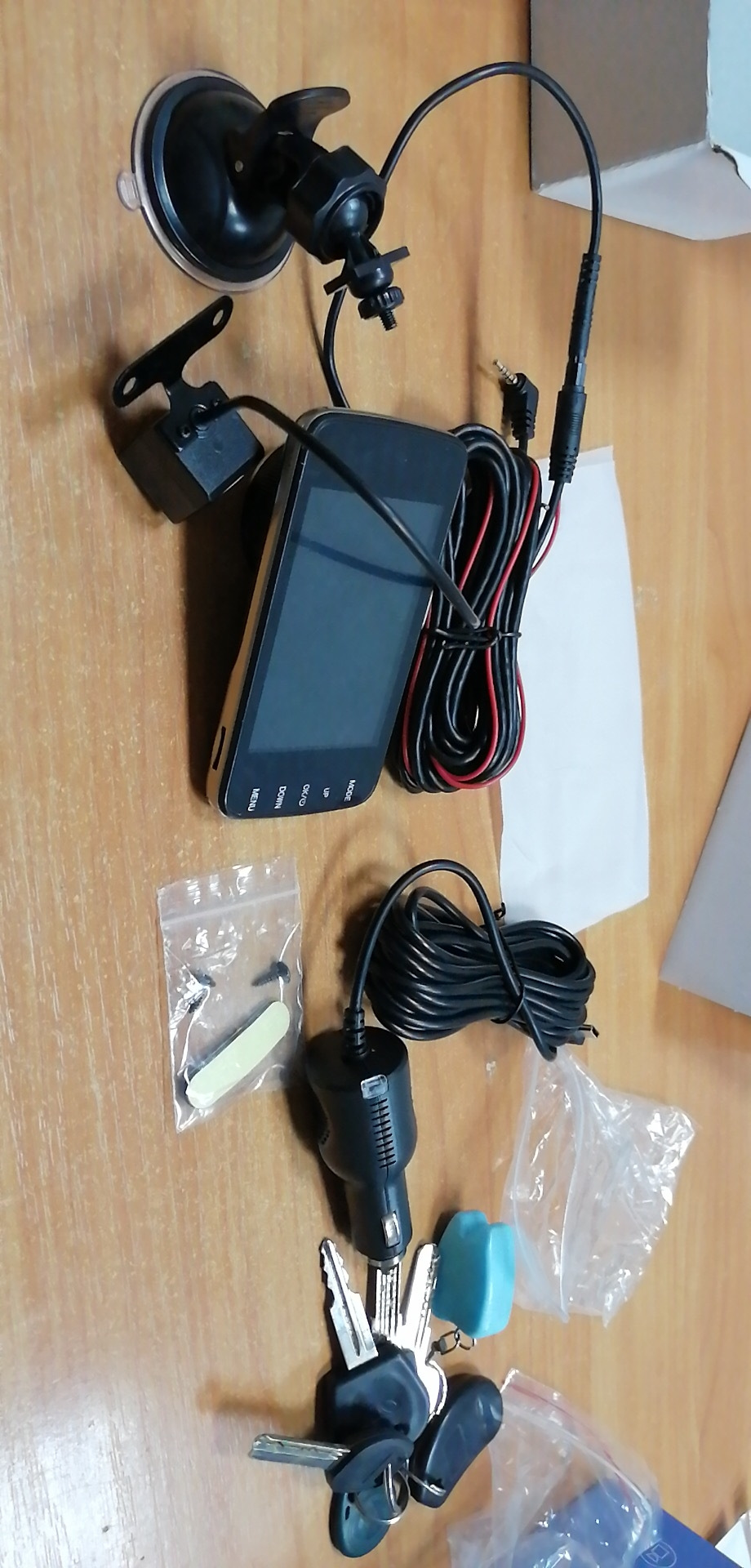

Ось такий комплект реєстратора

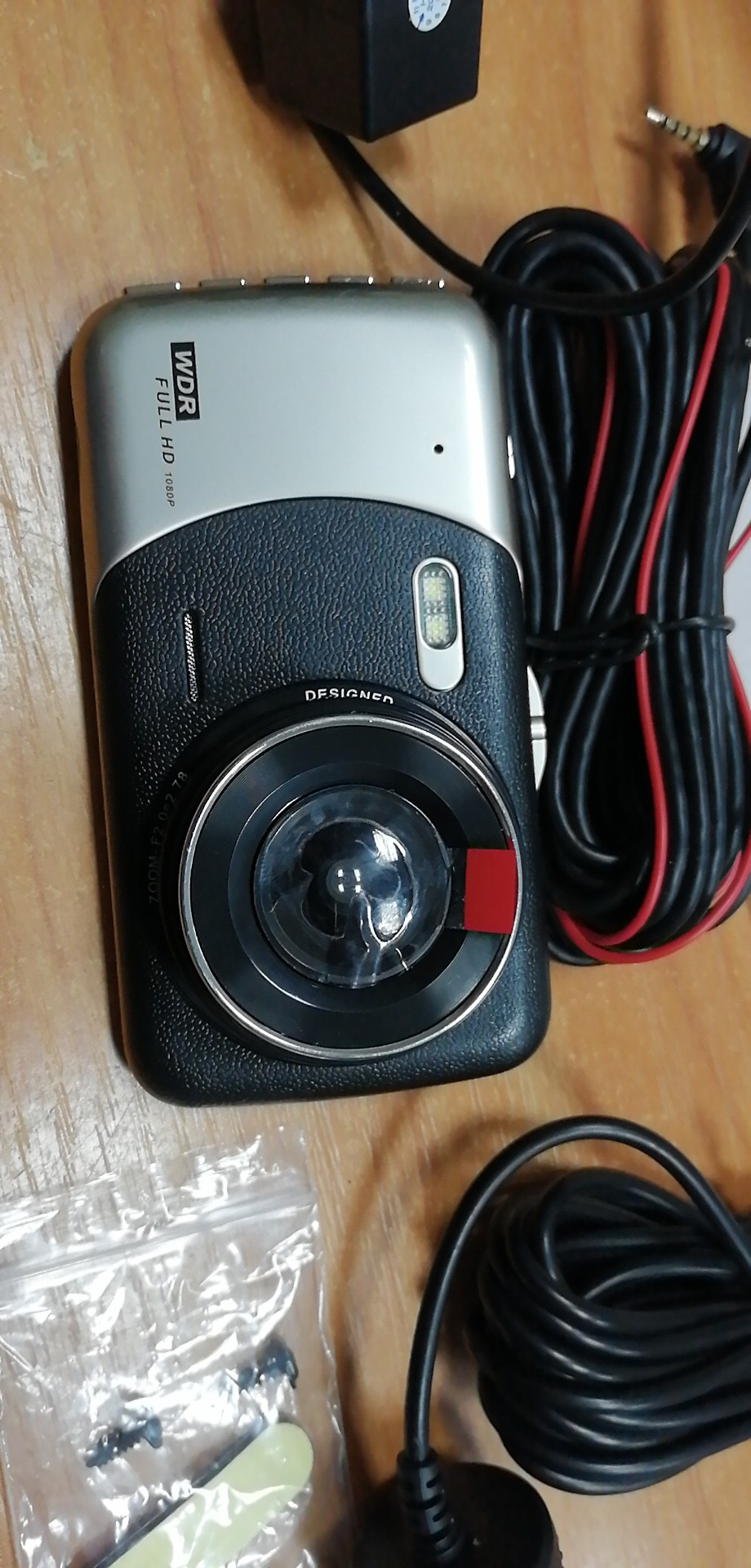

Реєстратор вид з іншого боку
Про монтаж.
< Якщо Ви хочете встановити все максимально красиво і акуратно, раджу виділити на це весь день Реально багато часу займає. Мені, доречі, ще пощастило! У мене вже була підготовка проводки підкитайську магнітолу! , що лежить у комплекті. Заощадив 3 годиничасу мені минулий хазяїн. При тому, що стара Сонні (ну дуже класна, але вже застаріла) була переключена ще через перехідник.

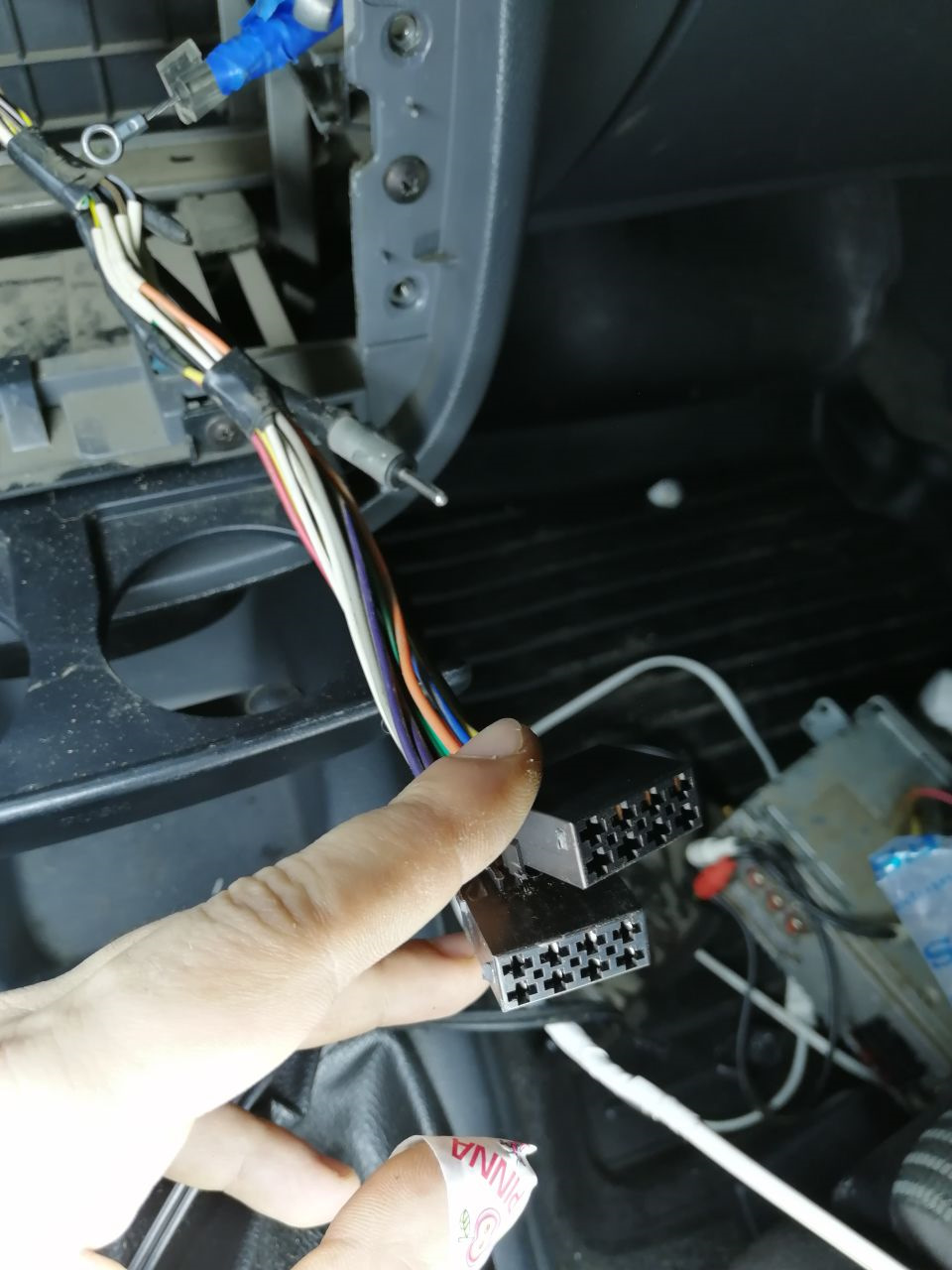

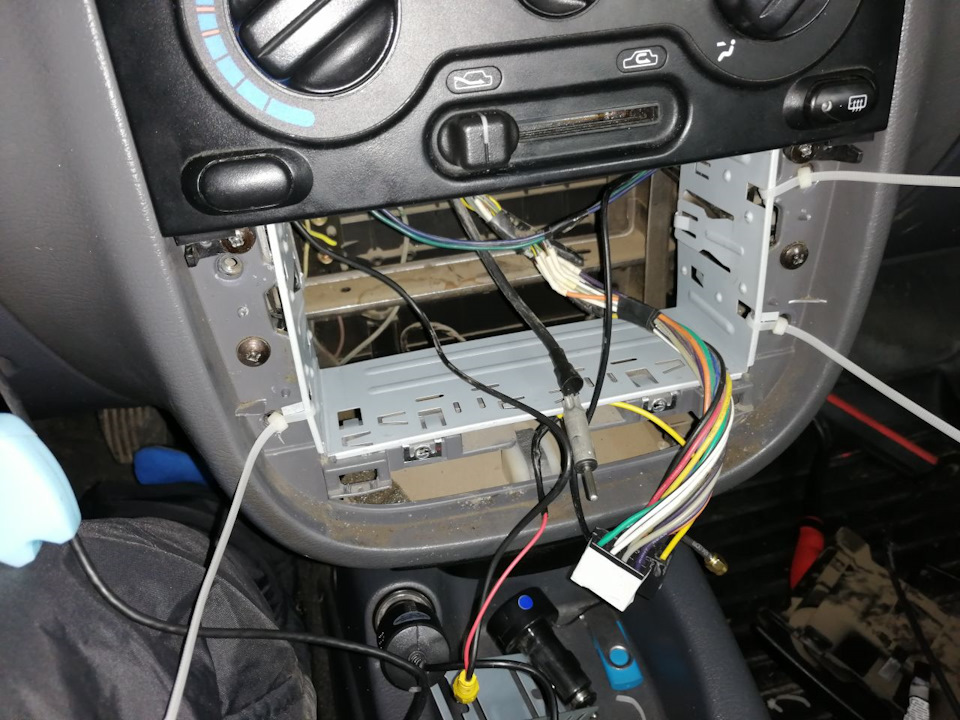

Ось вони, роз'ємники, як на магнітолі! ділом, я закріпив тунель длямагнітоли (шахту). Закріпив на стяжки, тому що так виходить "втопити" магнітолу глибше, а це нам дуже треба. Ось так, упроцесі. Після цього, підключаємо все обладнання ззаду домагнітолі, простягаємо проводку від камери до панелі запобіжників усалоні та заклацаєте магнітолу. Далі Вам потрібно буде підрізатиштатну рамку, так як рамка на магнітолі не дасть її заклацнути.Загалом я тут накалякал, дивіться де шо як виходить. )
А так от вам поки що не обрізана рамка. В інших записах вона вжебуде в рівень, але ви цьому не додасте уваги) Магнітолка на місціІнший ракурс Вигляд здалеку На самому справі це все просто! А даліпочинається ця сама мудохня з протягуванням проводки до камерзаднього виду.
Отже, протяжка проводів.
Що тягнемо власне? < /i>
— провід від камери заднього виду до магнітоли;
— провід від другої камери заднього виду до реєстратора.
Куди тягнемо? < /i>
— штатним місцем під проводку в Ланосі;
Перш ніж приступати до протягування проводки потрібно зняти:- весьпластик лівої частини автомобіля; - пластик багажника (лівасторона); - заднє сидіння зі спинкою (а Я НЕ Зрячи їх знімнимиробив) Після того, як розібрали салон, потрібно закріпити камеризаднього виду, ну щоб знати куди тягнути. Довго думав, як закріпитикамеру під реєстратор, адже вона повинна постійно вести запис, незалежно від погоди, значить ставимо в салон. А ось куди, аджезайві дірдочки не до добра! Є у нас серед даху ближче до задньоговікна кріплення стелі. Ось у той шуруп і закріпимося. Для Вас побігнавіть о 12-й ночі зробив фото камери бо не було.
Солідно.
Камеру для магнітоли вирішив кріпити над номером. Виробив тамтехнологічний отвір і закріпив м3 гвинтиком з гайкою. Там ось.Довелося розрізати провід, щоб його протягнути, бо AV вихід такивеликий. Акуратне отвір і один з кріплень, вид зсередини. Виглядзовні. Вигляд зовні 2 Ще додам, що камеру для магнітоли я намагавсярозмістити так, щоб здаючи задом я бачив впритул все до бампера, ащо в далині, видно або в дзеркало або в камеру на реєстраторі.
Далі тягнемо дроти, нижче будуть фото, що куди, дивіться, думаю всевидно.
По задній арці
У коробі
Прокладка біля ніг пасажира.
Харчування по стійці до реєстратора початок.
Живлення по стійці до реєстратора зібраний вигляд.
ВАЖЛИВО! Камеру не так просто підключити, як пишуть для звичайнихмашин і в ютьюб! . Справа в тому, що рекомендується підключатикамеру заднього виду до гнізда лампочки заднього ходу. Ну, щоб вонавключалася при включенні задньої передачі. Так от, у нас тампостійний + і вона вмикається під час включення запалювання. Намтак не треба))) Дивимося схему робимо правильно. Малював сам, люблюмалювати.
Намагався зрозуміло робити.
Загалом після такого підключення все має працювати.
А далі фото зображень роботи реєстратора та магнітоли. З самогонакопичувача не робив фото, реєстратор, як реєстратор. Ну а це змагнітоли. Не дуже зрозуміло що та як там, але тих, хто підпираєвидно добре і можна виїхати. Сподіваюся дана інформація принеслаВам користь. Дякуємо за перегляд та удачі!
"є у нас серед даху ближче до заднього вікна кріплення стелі. Ось утой шуруп і закріпимося. Для Вас побіг навіть о 12-й ночі зробивфото камери бо не було.
Солідно.
Камеру для магнітоли вирішив кріпити над номером. Виробив тамтехнологічний отвір і закріпив м3 гвинтиком з гайкою. Там ось.Довелося розрізати провід, щоб його протягнути, бо AV вихід такивеликий. Акуратне отвір і один з кріплень, вид зсередини. Виглядзовні. Вигляд зовні 2 Ще додам, що камеру для магнітоли я намагавсярозмістити так, щоб здаючи задом я бачив впритул все до бампера, ащо в далині, видно або в дзеркало або в камеру на реєстраторі.
Далі тягнемо дроти, нижче будуть фото, що куди, дивіться, думаю всевидно.
По задній арці
У коробі
Прокладка біля ніг пасажира.
Харчування по стійці до реєстратора початок.
Живлення по стійці до реєстратора зібраний вигляд.
ВАЖЛИВО! Камеру не так просто підключити, як пишуть для звичайнихмашин і в ютьюб! . Справа в тому, що рекомендується підключатикамеру заднього виду до гнізда лампочки заднього ходу. Ну, щоб вонавключалася при включенні задньої передачі. Так от, у нас тампостійний + і вона вмикається під час включення запалювання. Намтак не треба))) Дивимося схему робимо правильно. Малював сам, люблюмалювати.
Намагався зрозуміло робити.
Загалом після такого підключення все має працювати.
А далі фото зображень роботи реєстратора та магнітоли. З самогонакопичувача не робив фото, реєстратор, як реєстратор. Ну а це змагнітоли. Не дуже зрозуміло що та як там, але тих, хто підпираєвидно добре і можна виїхати. Сподіваюся дана інформація принеслаВам користь. Дякуємо за перегляд та удачі!
"є у нас серед даху ближче до заднього вікна кріплення стелі. Ось утой шуруп і закріпимося. Для Вас побіг навіть о 12-й ночі зробивфото камери бо не було.
Солідно.
Камеру для магнітоли вирішив кріпити над номером. Виробив тамтехнологічний отвір і закріпив м3 гвинтиком з гайкою. Там ось.Довелося розрізати провід, щоб його протягнути, бо AV вихід такивеликий. Акуратне отвір і один з кріплень, вид зсередини. Виглядзовні. Вигляд зовні 2 Ще додам, що камеру для магнітоли я намагавсярозмістити так, щоб здаючи задом я бачив впритул все до бампера, ащо в далині, видно або в дзеркало або в камеру на реєстраторі.
Далі тягнемо дроти, нижче будуть фото, що куди, дивіться, думаю всевидно.
По задній арці
У коробі
Прокладка біля ніг пасажира.
Харчування по стійці до реєстратора початок.
Живлення по стійці до реєстратора зібраний вигляд.
ВАЖЛИВО! Камеру не так просто підключити, як пишуть для звичайнихмашин і в ютьюб! . Справа в тому, що рекомендується підключатикамеру заднього виду до гнізда лампочки заднього ходу. Ну, щоб вонавключалася при включенні задньої передачі. Так от, у нас тампостійний + і вона вмикається під час включення запалювання. Намтак не треба))) Дивимося схему робимо правильно. Малював сам, люблюмалювати.
Намагався зрозуміло робити.
Загалом після такого підключення все має працювати.
А далі фото зображень роботи реєстратора та магнітоли. З самогонакопичувача не робив фото, реєстратор, як реєстратор. Ну а це змагнітоли. Не дуже зрозуміло що та як там, але тих, хто підпираєвидно добре і можна виїхати. Сподіваюся дана інформація принеслаВам користь. Дякуємо за перегляд та удачі!
"живлення по стійці до реєстратора початок. Живлення по стійці дореєстратора зібраний вигляд. ВАЖЛИВО! Камеру не так простопідключити, як пишуть для звичайних машин і в ютьюб! . Справа втому, що рекомендується підключати камеру заднього виду до гніздалампочки заднього ходу. Ну, щоб вона включалася при включеннізадньої передачі. Так от, у нас там постійний + і вона вмикаєтьсяпід час включення запалювання. Нам так не треба))) Дивимося схемуробимо правильно. Малював сам, люблю малювати.
Намагався зрозуміло робити.
Загалом після такого підключення все має працювати.
А далі фото зображень роботи реєстратора та магнітоли. З самогонакопичувача не робив фото, реєстратор, як реєстратор. Ну а це змагнітоли. Не дуже зрозуміло що та як там, але тих, хто підпираєвидно добре і можна виїхати. Сподіваюся дана інформація принеслаВам користь. Дякуємо за перегляд та удачі!
"живлення по стійці до реєстратора початок. Живлення по стійці дореєстратора зібраний вигляд. ВАЖЛИВО! Камеру не так простопідключити, як пишуть для звичайних машин і в ютьюб! . Справа втому, що рекомендується підключати камеру заднього виду до гніздалампочки заднього ходу. Ну, щоб вона включалася при включеннізадньої передачі. Так от, у нас там постійний + і вона вмикаєтьсяпід час включення запалювання. Нам так не треба))) Дивимося схемуробимо правильно. Малював сам, люблю малювати.
Намагався зрозуміло робити.
Загалом після такого підключення все має працювати.
А далі фото зображень роботи реєстратора та магнітоли. З самогонакопичувача не робив фото, реєстратор, як реєстратор. Ну а це змагнітоли. Не дуже зрозуміло що та як там, але тих, хто підпираєвидно добре і можна виїхати. Сподіваюся дана інформація принеслаВам користь. Дякуємо за перегляд та удачі!
