Вчора вирішив зробити підсвічування попільнички та кнопокконсольної панелі.
Для підсвічування попільнички знадобилося:
— 3-й світлодіод червоного кольору
— 1-н резистор номіналом 400 Ом
— дроти
— дриль
— паяльник< br/>
— руки
— голова

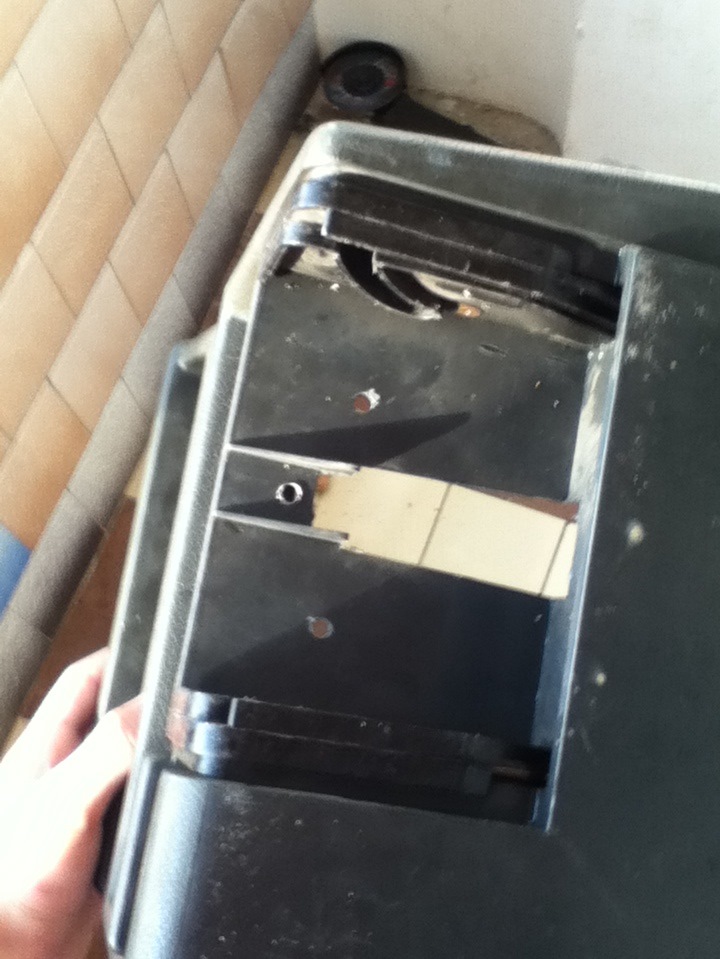

У консольній панелі в районі попільнички свердлимо 3 отвори підсвітлодіоди.

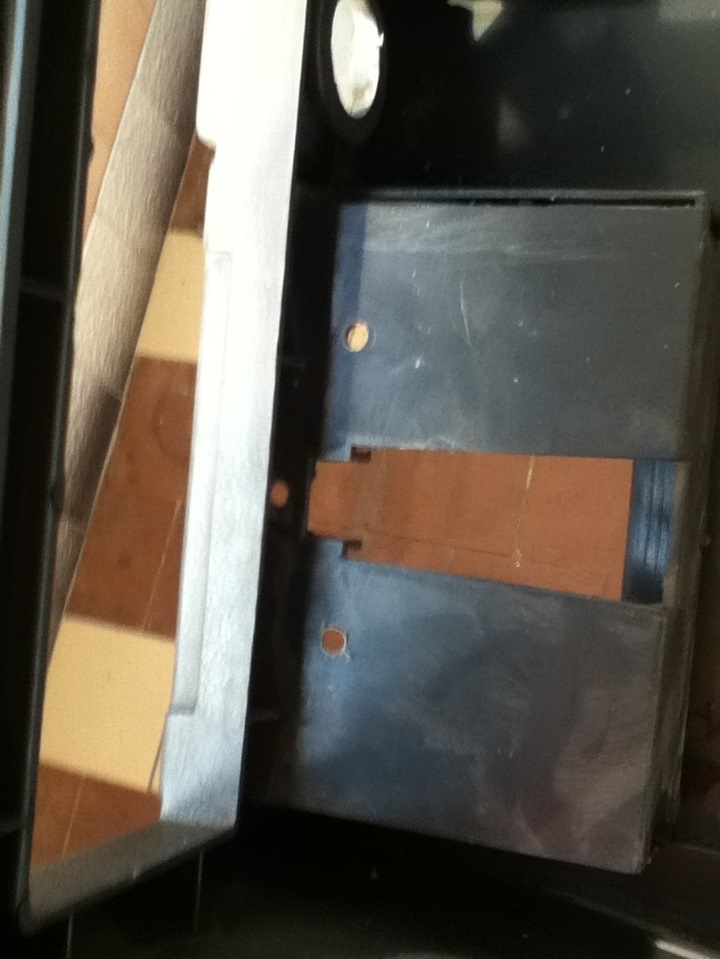

отвори під діоди<
отвори під діоди
Світлодіоди підключаємо за схемою

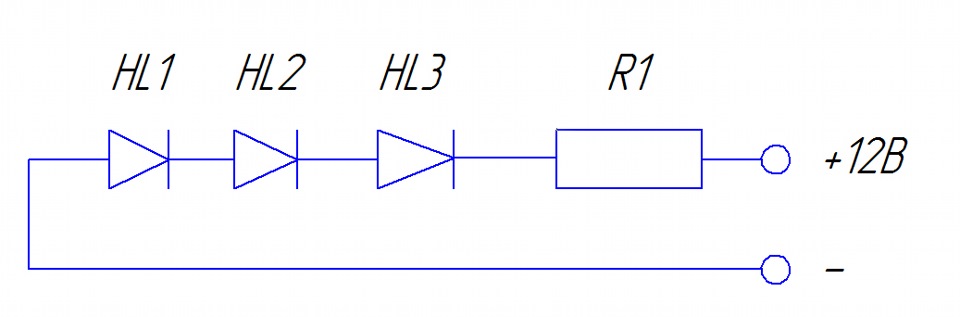

Схема підключення світлодіодів для попільнички
Щоб вся ця справа включалася при включенні габаритів або фарживлення беремо від підсвічування прикурювача

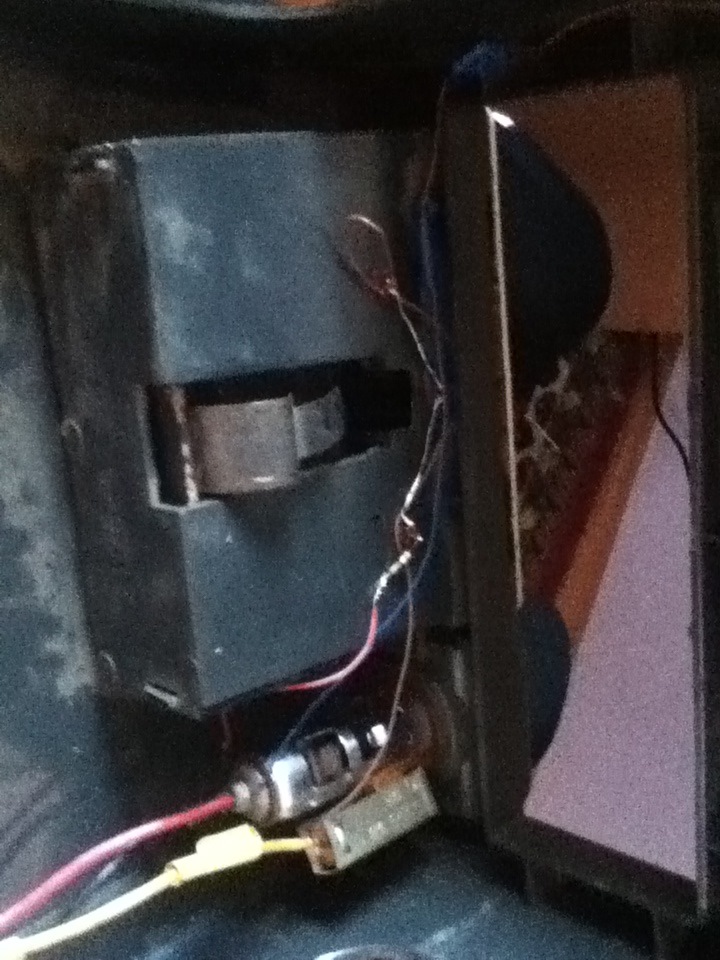

підсвічування в зборі

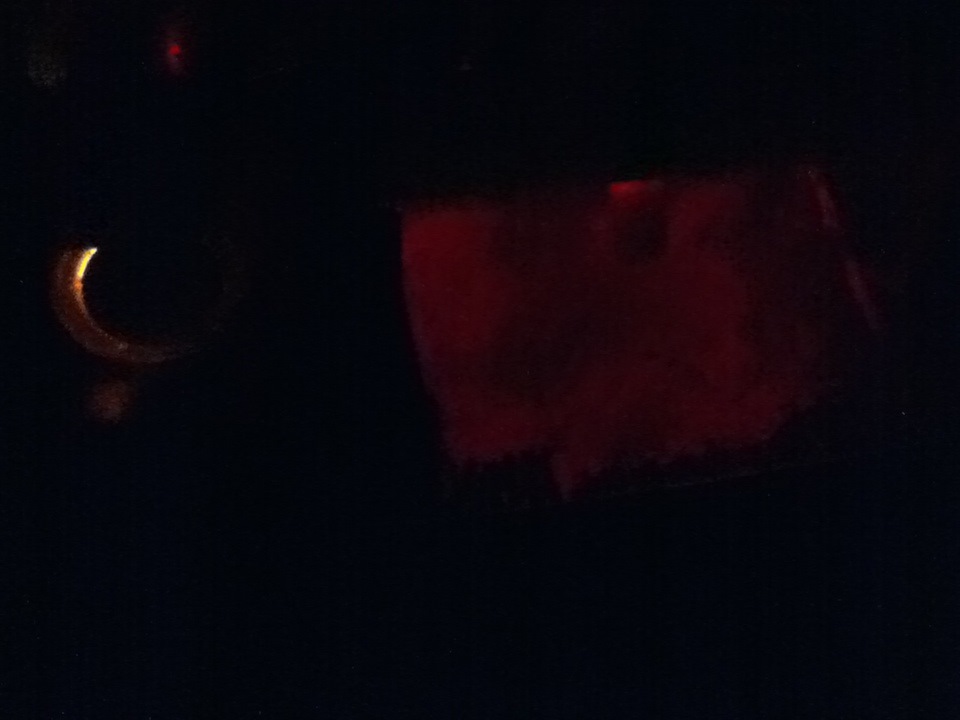

ось що вийшло
ПІДСВІТКА КНОПОК
Спатрэбилося:
— для кожної кнопки по 1-му світлодіоду
— для кожного діода по 1-му резистору 1 КОМ (можна менше що бяскравіше світило)
— дроти
1. Розбираємо кнопку
За допомогою викрутки обкриваємо кнопку
2. Пропускаємо дроти через вільні дірочки всередину
3. Паяємо світлодіод з резистором
Довжину лапок світлодіода та резистора підганяємо під потрібнудовжину
світлодіод з резистором
4. Паємо світлодіод та резистор з проводами, які ми провели вкнопку та ізолюємо
5. Водимо його всередину кнопки потягнувши за дроти
7. Підключаємо все знову до підсвічування прикурювача
Інакше нічого світити не буде! я трохи не доробив так як закінчивсямій запас червоних світлодіодів ... Ще хочу всі кнопки поміняти ато рідні дуже убогі (((
Всім УДАЧІ!
)
