Пересвіт приладки.Плата управління розпалом. Початок. Частина 1

Схему цієї плати знайшов у користувача нашої спільноти водіївCAMOKAT-BETEPAHA
Після того коли я побачив даний пристрій у справі я загорівсябажанням зібрати його і пересвітити приладку, тому що штатна убога, а ту якою я зробив кілька років тому, виглядає вже не такефектно.
І це мій перший крок до пересвіту і він уже зроблений.
< /p>

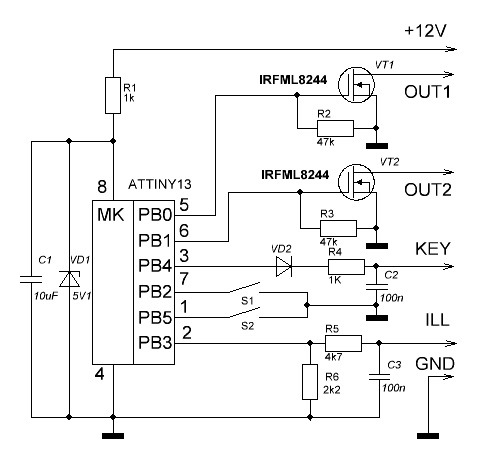

Схема

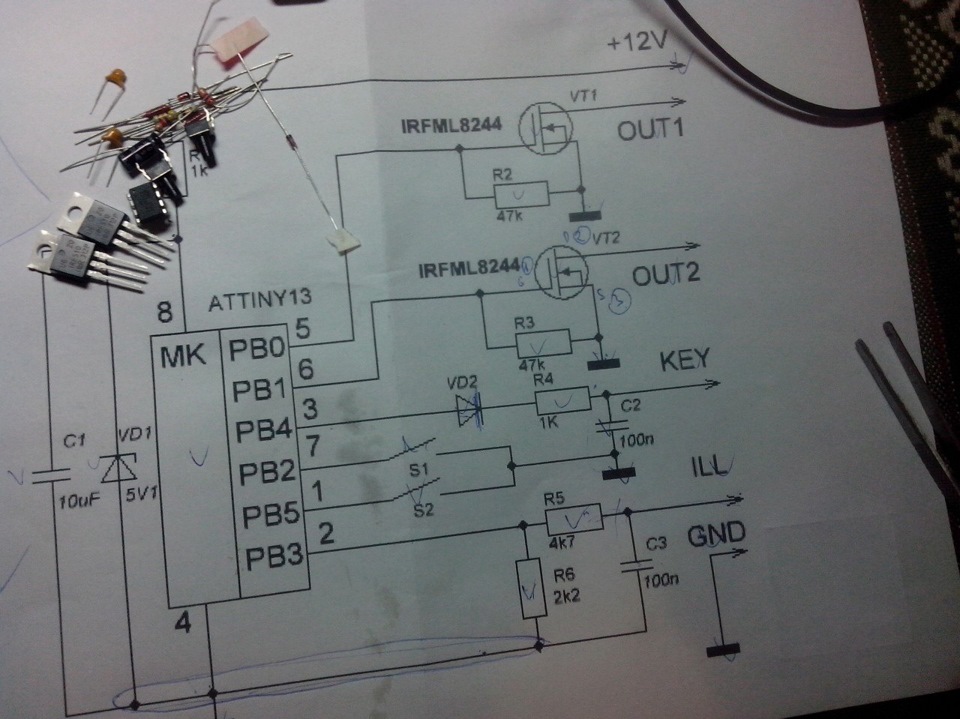

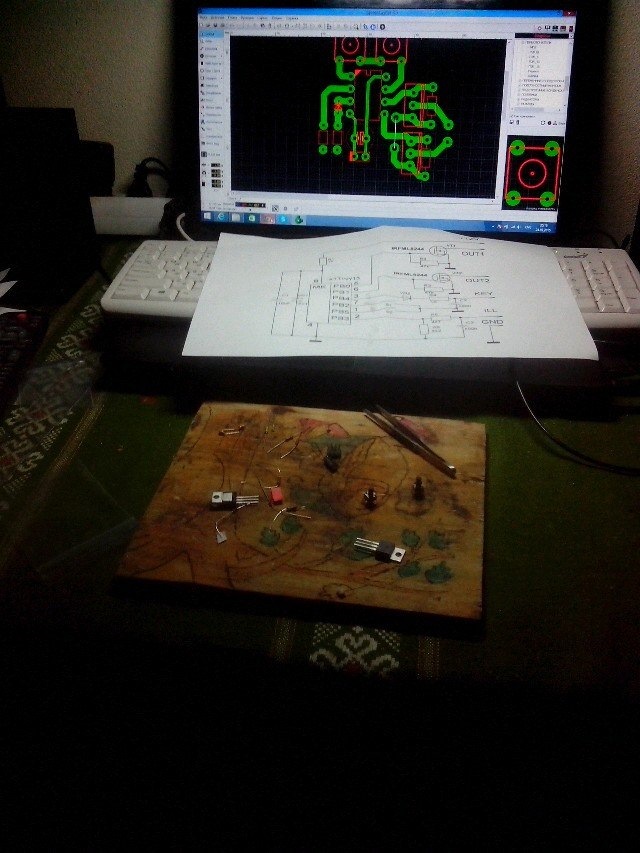

Процес створення плати
Процес створення плати

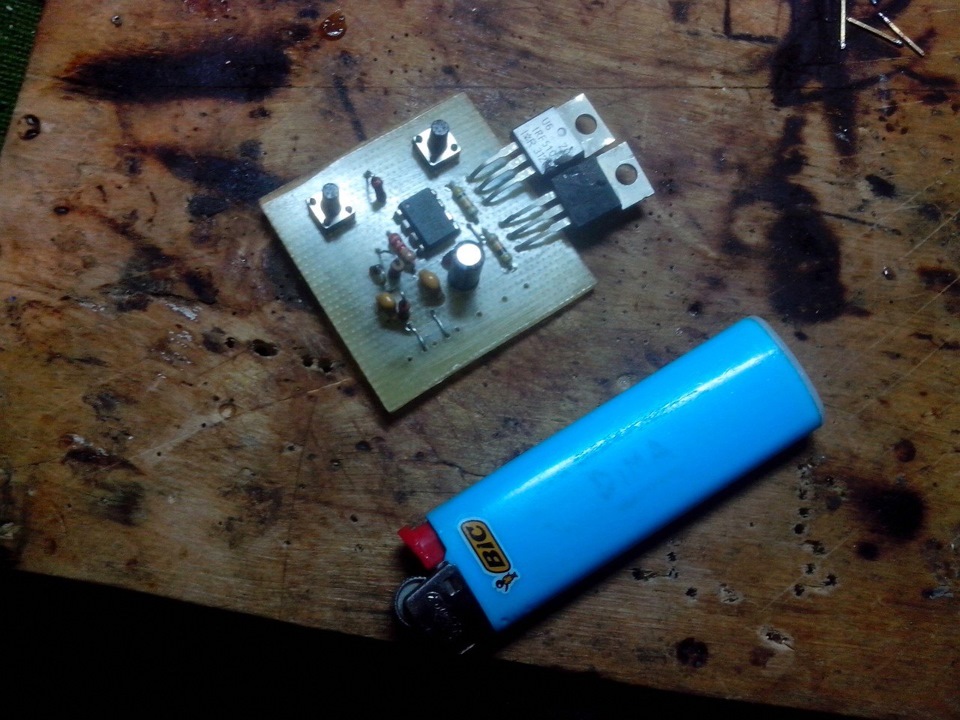

Готовий пристрій
Розмір плати 4х4 см, замість транзисторних ключів IRFML8244 явикористав IRF 510
< /p align="justify"> p align="justify"> Керується рівеньяскравості від кнопки "KEY" Так само є вхід від габаритів -керуючий плюс. Якщо подати плюс на вхід габаритів, то рівеньяскравості плавно зміниться в будь-яку сторону, дивлячись якналаштувати кнопкою "KEY" (в описі четвертої версії все є, включаючи відео - так само)

Для налаштування використовуються дві кнопки на платі. Одна регулюєперший канал, друга - другий .

Алгоритм налаштування:
При вимкнених габаритах:натискаємо і утримуємо кнопку потрібногоканалу S1 або S2. Що більше спалахів, то довша затримка включенняканалу. Один спалах - десята секунди. 10 спалахів – секунда, 100спалахів – 10 секунд. 200 спалахів - 20 секунд, цього з лишкомвистачає. Налаштування зберігаються після відтискання кнопки.
При включених габаритах:натискаємо та утримуємо кнопку потрібногоканалу S1 або S2. Що більше спалахів, то довше розпал. Налаштуваннязберігаються після відтискання кнопки.

Відео не моє, було взято зі сторінки автора пристроюCAMOKAT-BETEPAHA
< /p>
Прошивка, вихідники, ф'юзи, схема:umat.ru/files/optled5.zip
Куму потрібна друкована плата звертайтесь, надішлю на пошту
< /
