Перед початком кожного тесту повинні бути дотримані наступніумови:
а Двигун досяг нормальної робочої
температури.
b Автоматична трансмісія знаходиться у
в положенні "нейтраль" або "парковка".
c Ручне гальмо надійно затягнуте.
d Кондиціонер вимкнено.
e Перемички налаштування холостого ходу та октан-коректоравід'єднані якщо такі передбачені конструкцією).
>

Вилучення кодів вручну
без допомоги зчитувача ( "миготливі" коди)

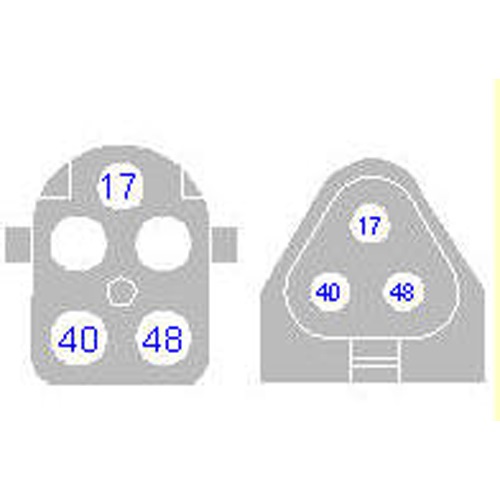

Колодка діагностики FordПримітка:У процесі виконання деякихперевірок можливе виникнення додаткових код з несправностей. Будьтедуже уважні при проведенні перевірок, щоб ці коди не ввели Вас воману. Після тестування всі коди несправностей необхідно стерти.Ford EEC IV
1 Перед початком перевірок переконайтеся в тому, що двигун досягнормальної робочої температури., а позитивний – до позитивноїклеми акумулятора. Примітка:Можна також прочитати "миготливі" кодиза допомогою аналогового вольтметра, підраховуючи відхиленнястрілки приладу. 4 Світлодіод горить 5 секунд (або буває 10спалахів) і починається вилучення кодів. Світлодіод почнепередавати 2-енічні коди наступним чином.
a Дві цифри коду зображуються двома серіями спалахів.
b Перша серія спалахів зображує десятки, друга серія — одиниці.
c Як десятки, так і одиниці відображаються 1-секундними спалахами з1-секундними інтервалами між ними.
d Десятки від одиниць відокремлені 4-секундною паузою. Кодивідокремлені один від одного 6-секундною паузою.
е Код "12" зображується одним 1-секундним спалахом, паузою в 4секунди та двома 1-секундними спалахами з інтервалом в 1секунду.
< /p>
6 Підрахуйте число спалахів у серіях та запишіть код. Длярозшифрування його значення зверніться до таблиці в нижче.
7 Закінчення тесту - світлодіод горить 5 сек.
8 Поява коду 10 свідчить про початок наступного режиму - "тряска".
9 Під час цього режиму необхідно перевірити всі роз'єми та проводку— похитати, посмикати, потрясти.
10 Вимкнути запалення

11 Включити запалення, почекати 3 сек. І запустити двигун.Примітка:Під час вилучення кодів обороти холостого ходуколиватимуться. Якщо таких коливань не спостерігається, це можесвідчити про несправність клапана керування холостим ходом.
12 На хх має з'явитися код 50. Після цього відкрити повністюдросельну заслінку, але не більше ніж на 10 сек., до наборудвигуном 4000 об/хв. Якщо при цьому з'явиться код 44, то потрібнознову повторити тест.
13 Якщо все пройшло нормально, то коди несправності почнутьз'являться. За відсутності в пам'яті несправностей з'явиться код 11і потім 60. Тепер можна відрегулювати кут випередження і оберненняхх, якщо це необхідно.
15 Повернути кермо вліво-вправо. Після закінчення 10 хвилин маєз'явитися код 70. Закінчення тесту.
