Червоний світлодіод мені в… відчинені двері!

Всім привіт!
Ця історія почалася з того, що я довго дивився на головнуфотографію на цій сторінці:
www. MegaDriver.org uk/l/4062246863888599363/
тобто я хотів сказати, довго вивчав статтю на цій сторінці про те, як майстер Digital-Cj Висвітлив навколодверне простіравто нестандартними методами.<

Аж у моєму Фокусі теж відсутня яке б не було підсвічуваннядверей!
Непорядок… Треба усувати, тим більше, на мою думку, червоні ліхтарівідчинених дверей повинні бути в будь-якому автомобілі незалежновід комплектації.
Отже, розбираємо двері і бачимо, що ніяких додаткових CAN-модулівтам немає і близько:( А це означає, що 12 В там з'являється тількипри включенні Запалювання.Ну та не біда.Розберемося...

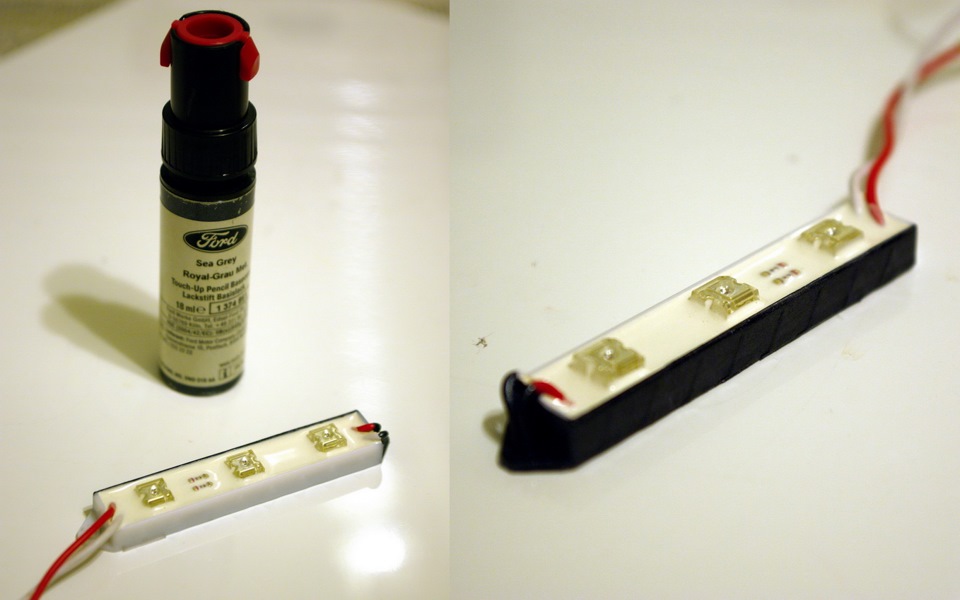

Замість окремих світлодіодів або лампочок були використані готовісвітлодіодні модулі.Щоб вони сильно не виділялися, фарбуємо їхфарбою з ремонтного набору. Світлодіодні модулі в процесіфарбування. Пофарбували - приклеїли на двері. Дякуємо виробникам забезкоштовну самоклейку :)

Система Стелс.

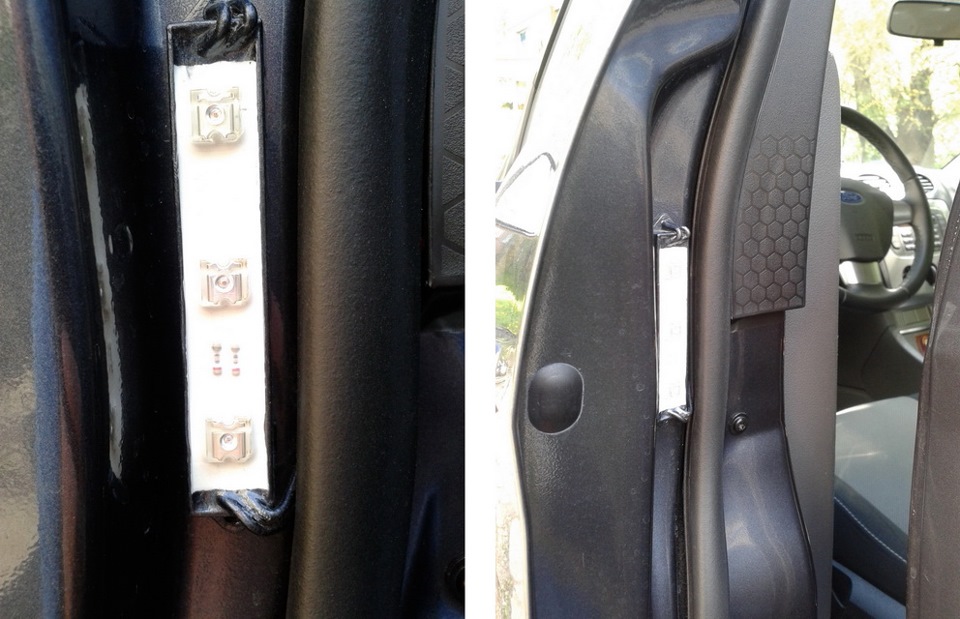

Модулі намагався розташовувати якомога ближче до краю дверей, длябільшої безпеки – так їх видно навіть при трохи відкритих.дверях.

12 В взято з колодки живлення електросклопідйомників.

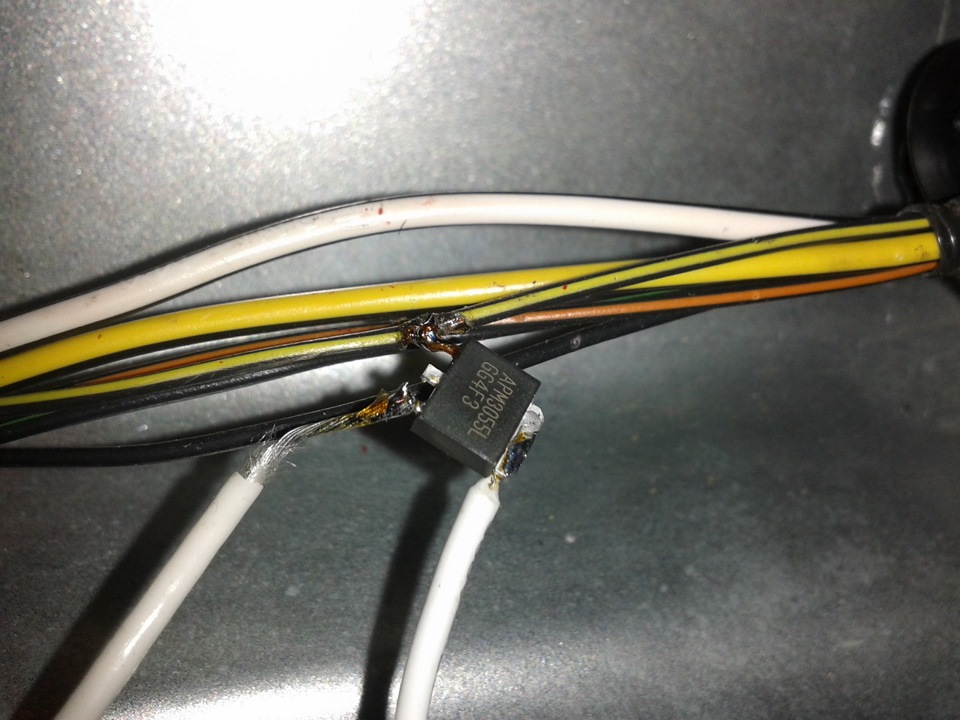

Керуючий сигнал відчинення дверей – від проводу замка (привідкритті на ньому з'являється близько 11 В Схема управлінняскладається з одного польового транзистора. Але у водійських дверяхвін згоряв практично через 3 дні. Тому після двох втрат замінивйого на IRFZ44N. Тепер друге питання. Такий варіант освітленняпрацював тільки при включеному запаленні.
<

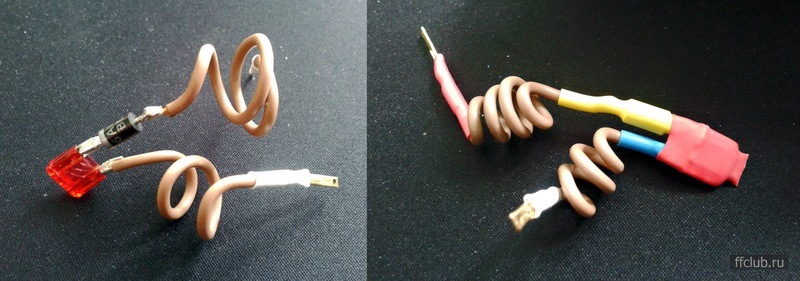

Для вирішення цієї проблеми було використано перемичку:

Вона змонтована в салонному блоці запобіжників за такоюсхемою:

Запчастини на фото:C9621, C9620
Плюс:підсвічування дверей включається на вимкненій машині, такожможна закрити або відкрити вікна без включення запалювання.

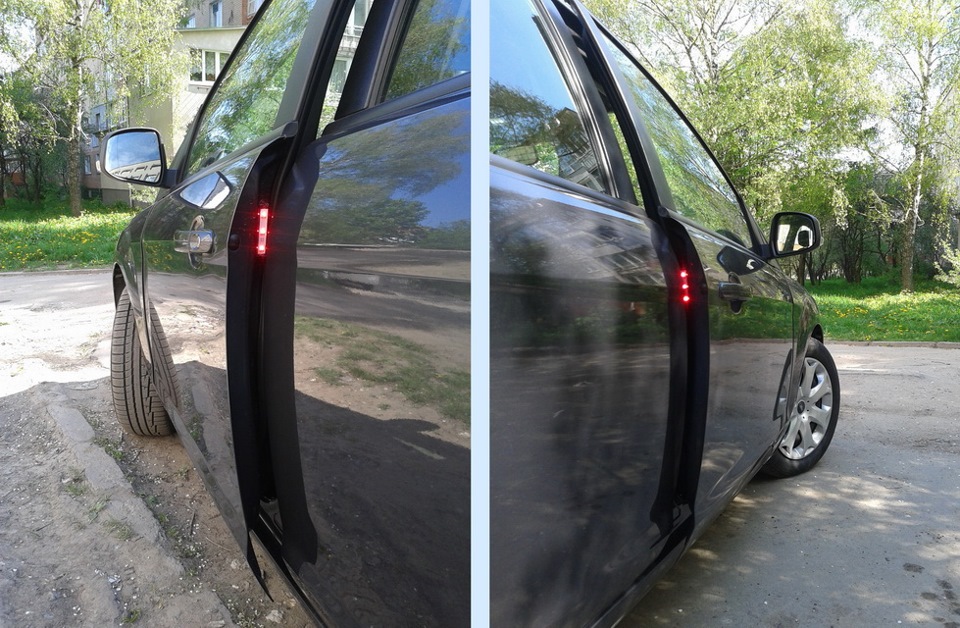

Мінус:на цьому ж ланцюгу включений ліхтар заднього ходу, тому якщона стоянці залишити важіль КПП у положенні заднього ходу, то ліхтаргорітиме. Ну, від цієї звички я вже відвик :) Загальний вигляд.Зауважу, що таке підсвічування реалізовано у мене тільки в передніхдверях.
У задніх через відсутність електросклопідйомників плануєтьсянезабаром прокладання нормального кабелю.
Усім поки і дякую за увагу! ;)
