Доброго часу доби!
На початку року я накидав невеликий список, в якому виклав короткийплан модернізації Палтарашки цього сезону Перший у списку у менезначиться система випуску ось нею я і вирішив зайнятися.Основнийелемент якого мені не вистачало для початку робіт це стикувальнийфлянець колектора з. ГБЦ.
Думки проскакували різні, подумував про лазерне різання металу якоїу нас у місті вдень з вогнем не знайти, токаря і фрезерувальникитеж виявилися якісь ліниві.Ось і довелося все брати до своїхрук.
Я розумів що з моїм вкрай невеликим комплектом слюсарногоінструменту виконати цю роботу буде нелегко, але спробувати буловарто)

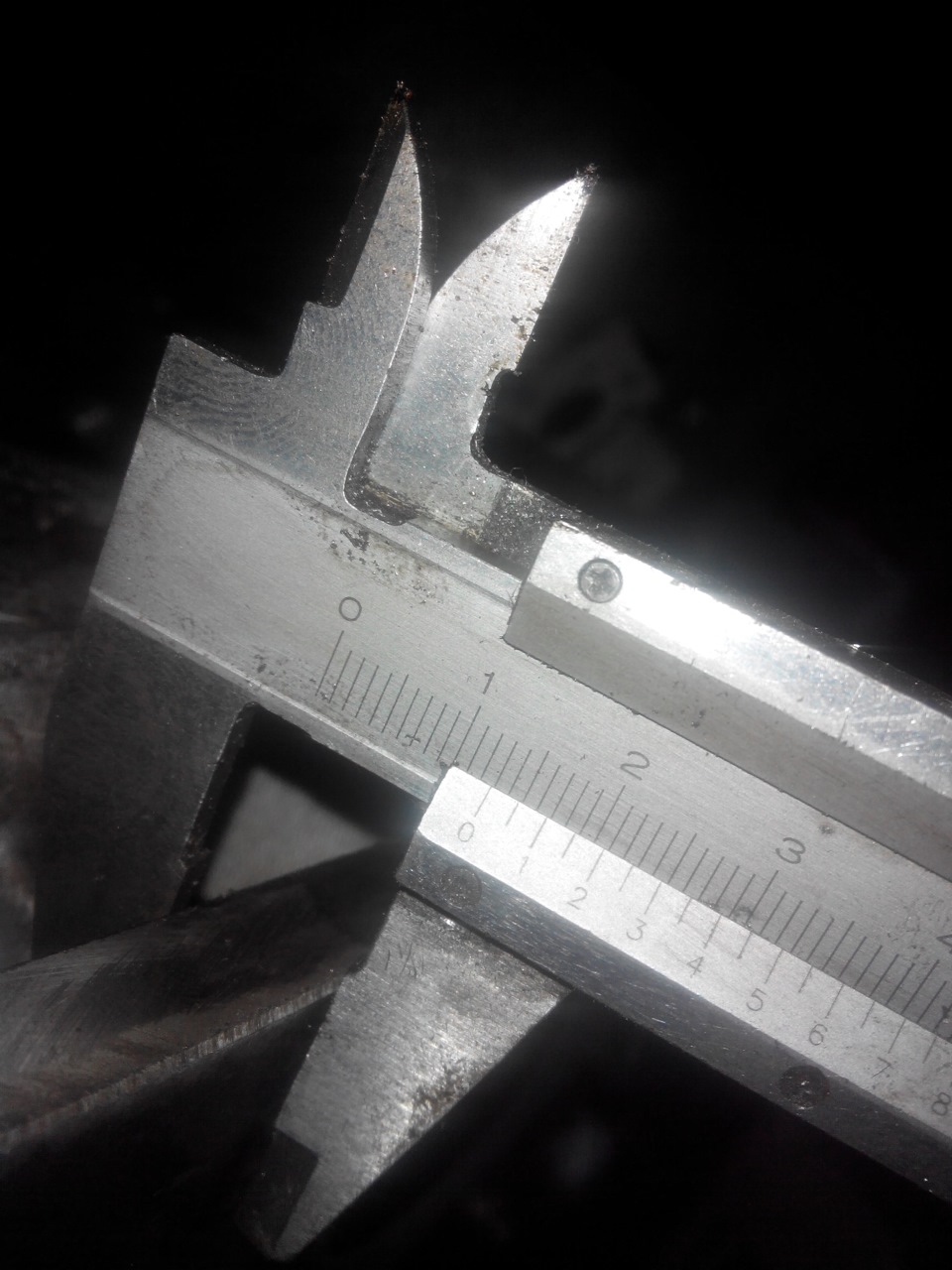

Для початку я розшукав сталеву плиту завтовшки 13мм
> Сталева плита

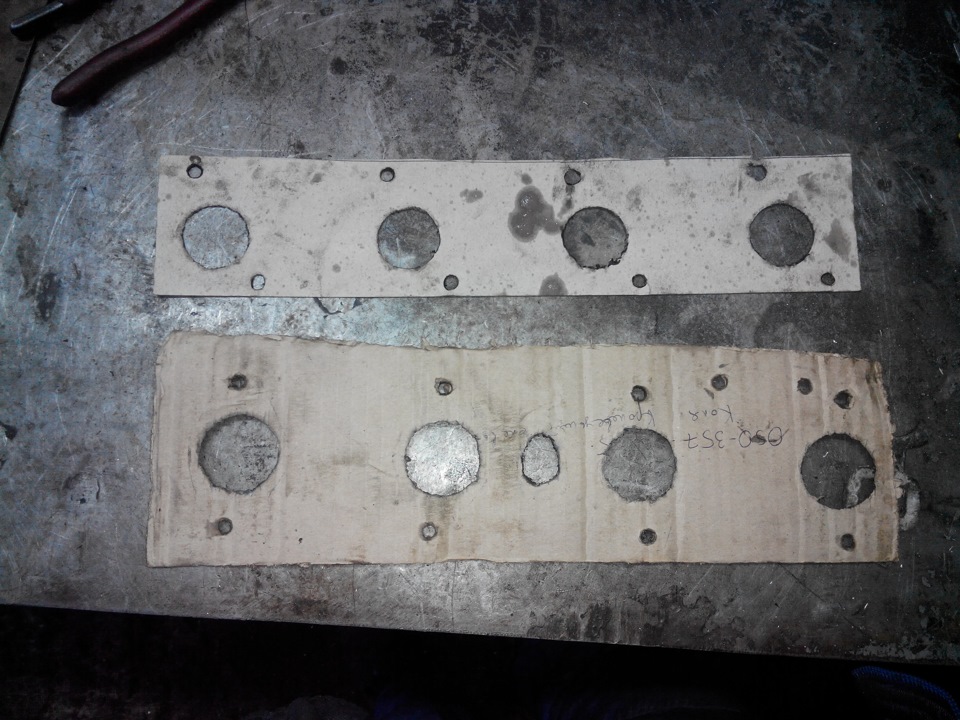

Далі по макетній ГБЦ зробив шаблон з картону і переніс його наметал, тому що другим пунктом у мене йде модернізація впуску явирішив заодно виготовити і флянец впускного колектора.
Процесу різання, пилки, свердління я не сфотографував. Повірте наслово, було багато пилу та стружки)
Зате хочу представити на ваш суд плід 18 годин страждань, всевиконано за допомогою дриля, болгарки та набору напилків)

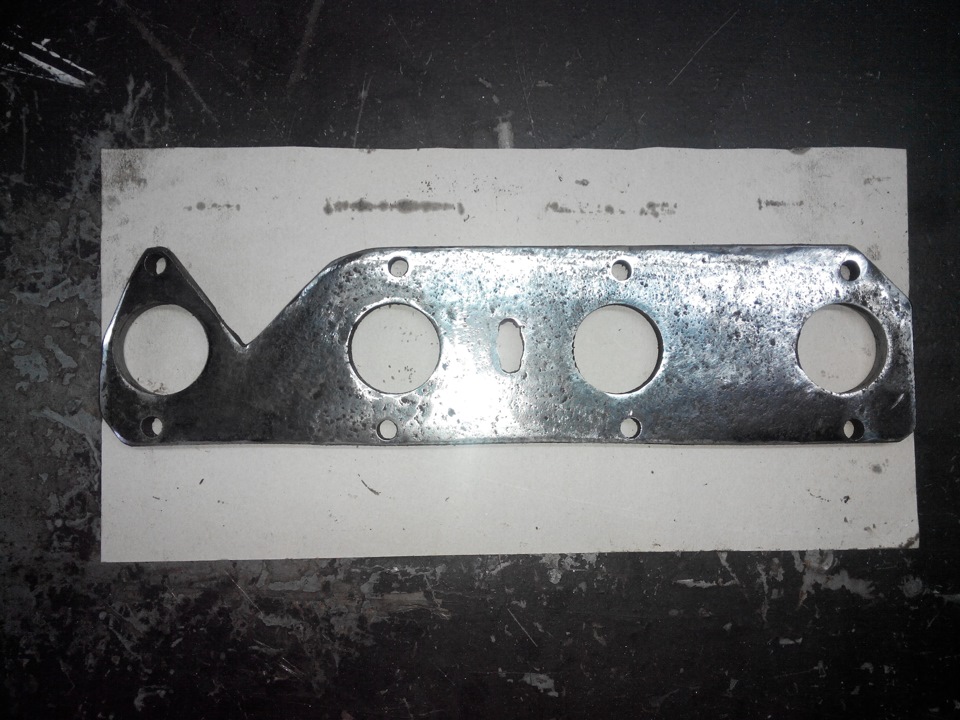

Фланець впускного колектора

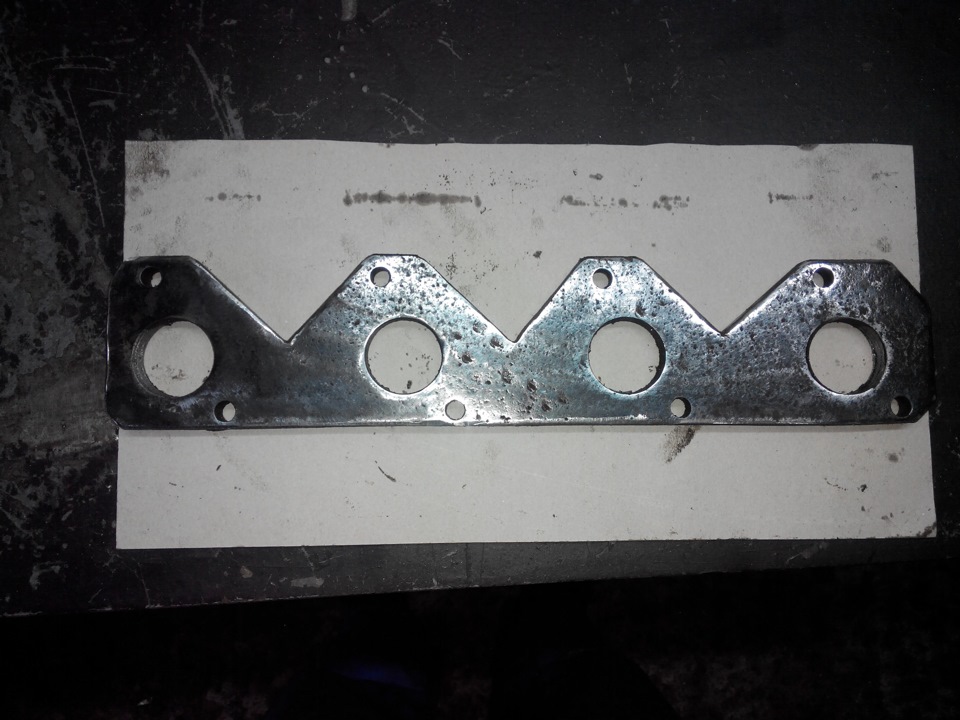

Фланець випускного колектора

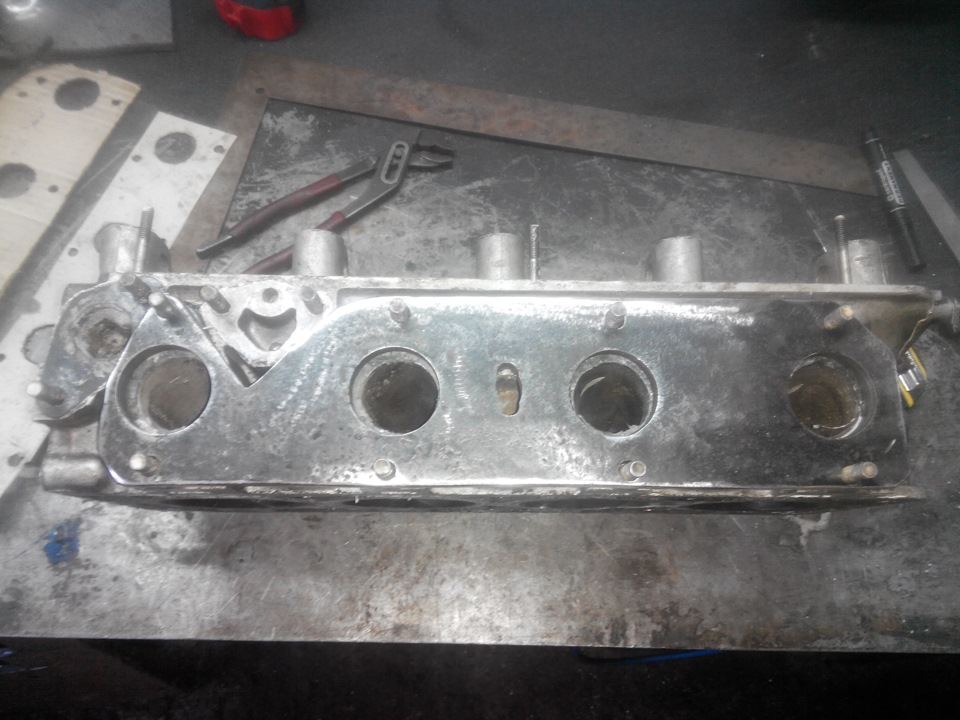

Прикладка фланця на ГБЦ
Прикладка фланця на ГБЦ
Продовження слідує.
Всім дякую за увагу!
< /p>
Коментарі14
Харош
Маньяк))) Відчуваю, що мені теж собі болгаркою вирізати доведеться ...
За Маньяка спасибі) У вас у Харкові є як мінімум дві контори, які спеціалізуються на лазерному різанні металу.
Так вони, напевно, ціни загадають такі, що ну його… Хоча треба буде пробити. Просто теж давно думаю про нормальний випуск…
Респект за завзятість ... але отвори все-таки збігатися з головою повинні. А варити, щоб дуже не скрутило - зручно прикрутивши пластини до якоїсь нитки старої голови як до кондуктора!
Про кондуктор врахую. А отвори спеціально більше робив, на машині стоїть ГБЦ з розгорнутими каналами Впуск 36мм Випуск 33мм. Макетна гбц стокова 331 з маленькими каналами, звідти і відчуття що канали не збігаються. Особливо цікаві 1 і 4-й впуску, на ...
впускний похід трохи бензонасосу заважатиме
Перевіряв, не буде. У мене бензонасос електричний стоїть, а на тому місці глушка.
Ще все це пропустити через плоско-шліфувальний верстат, для рівної площини прилягання, було б взагалі супер.
Так і зроблю, але після зварювальних робіт.
Якщо приварити наприклад труби, в такий верстат не вставиться. Заготівля-деталь повинна бути з плоскою стороною, така пластина як у тебе зараз, саме те.
Я про що переживаю, що вчасно зварювання пластину може крутанути, повести, вигнути. А так я спілкувався з фрезерувальником, він мене запевнив, що після зварювання він колекторам площину вирівняє.
Якщо зробить те добре. Удачі у реалізації задуманого.
молодець, круто вийшло)
