Короб в багажник ВАЗ 2101.Сборка.

Всем привіт! Ось і дійшли руки написати від виконаної роботи)
Власне цей короб зібраний за моїм же кресленням, який я зробив івиклав на драйв пару тижнів тому. Час складання виявив парукосяків--у програмі розміри косо прив'язалися-загалом розпил вийшовз косяками-креслення я підправив і перезалив посилання-тепер всеок)
Для довідки:матеріал зайняв рівно пів листа ДСП.
Короб зібраний і вже 4 дні катаюся з ним. Не розриває багажник і невибиває мізки як гарматою-тепер його гра викликає більше флексу ніжшуму)
З моїх міркувань поліпшення відбулося з трьох причин:
> -збільшення обсягу на 10л
-жорстка подвійна фронтальна стінка (32мм) і чіткі посадкові місцяв ній
-дуже складна геометрична форма-зменшення кількості "стоячих"хвиль.

Ну і тепер про сам процес. Ось що мені знадобилося:
-клей ПВА (близько 200мл)
-рідкі цвяхи-півтора тюбика (я брав момент "монтаж")
-шурупи 3, 5х30-50шт. -це найкращий варіант згуртування двох плитДСП
-комфірмати ~100шт.
-саморізи по дереву 70мм (чорні) -60шт.
-саморізи по дереву 25мм (чорні) -18шт. (тимчасово закріпив нимисаби)
-півлітра лакофарби для дерева (Pinotex)
-трмінали (я зняв із заводського короба)

Далі все на фото:

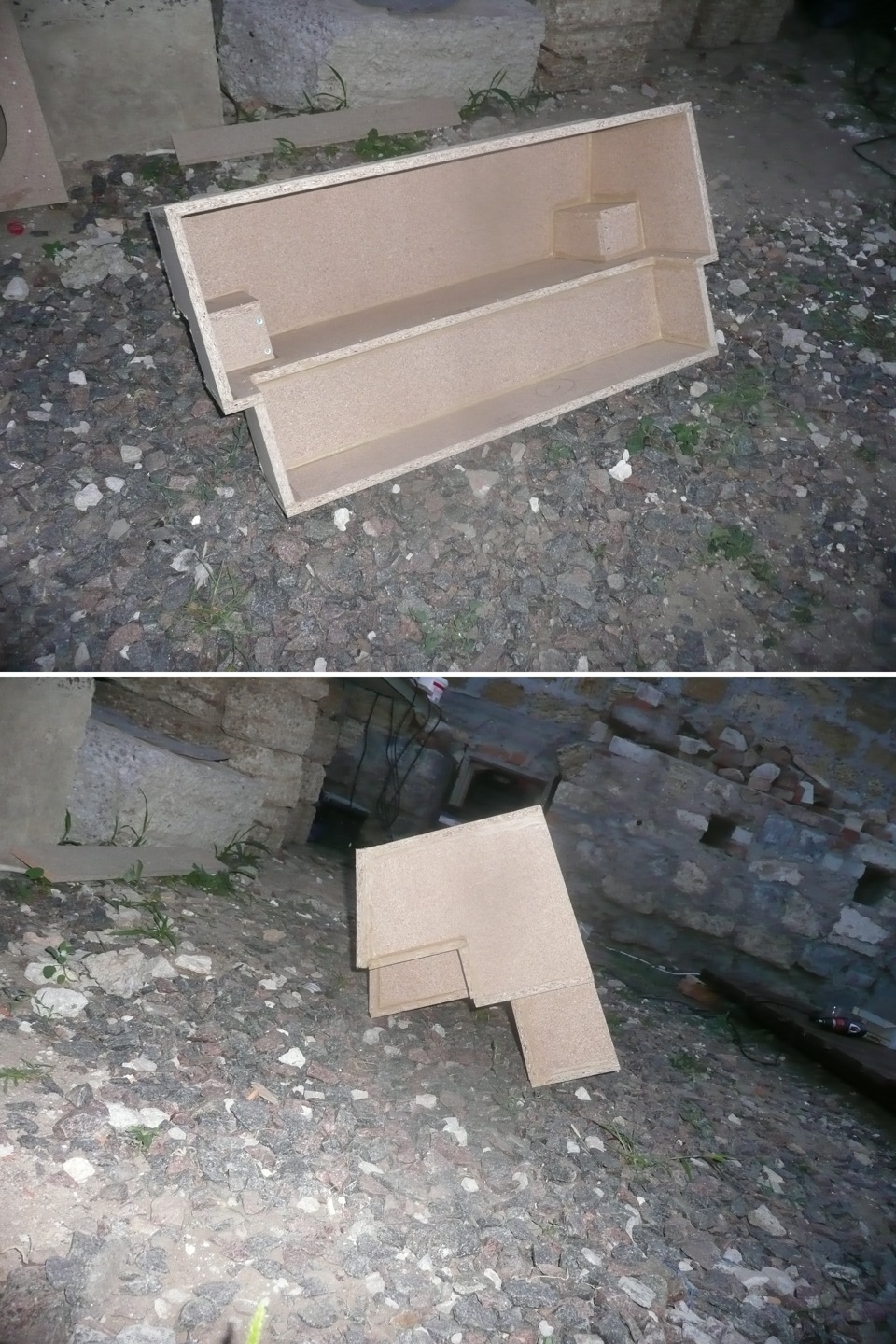

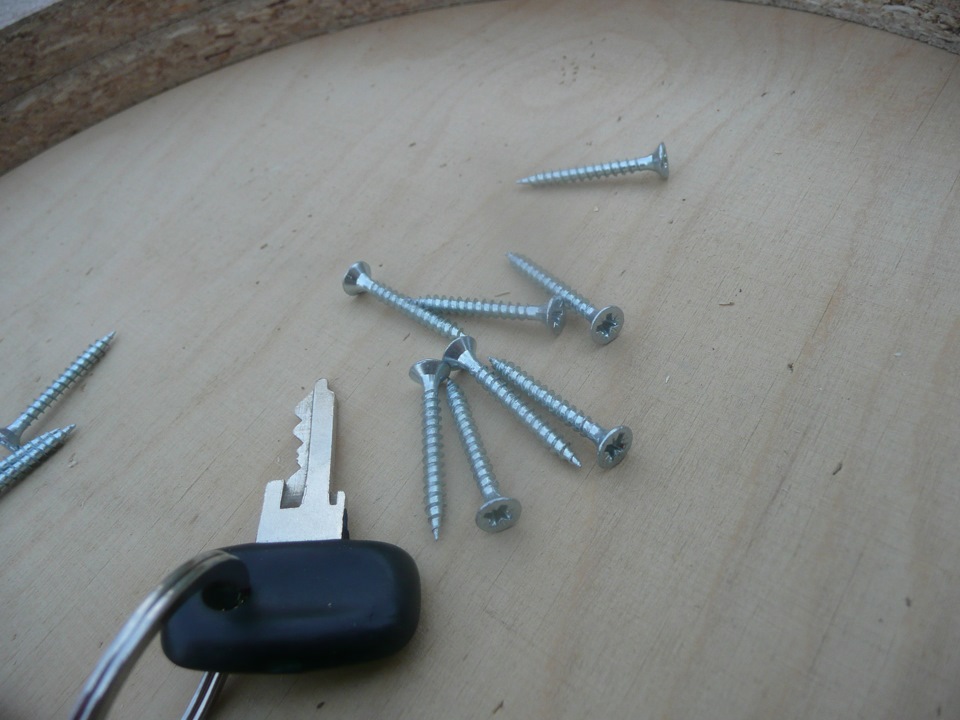

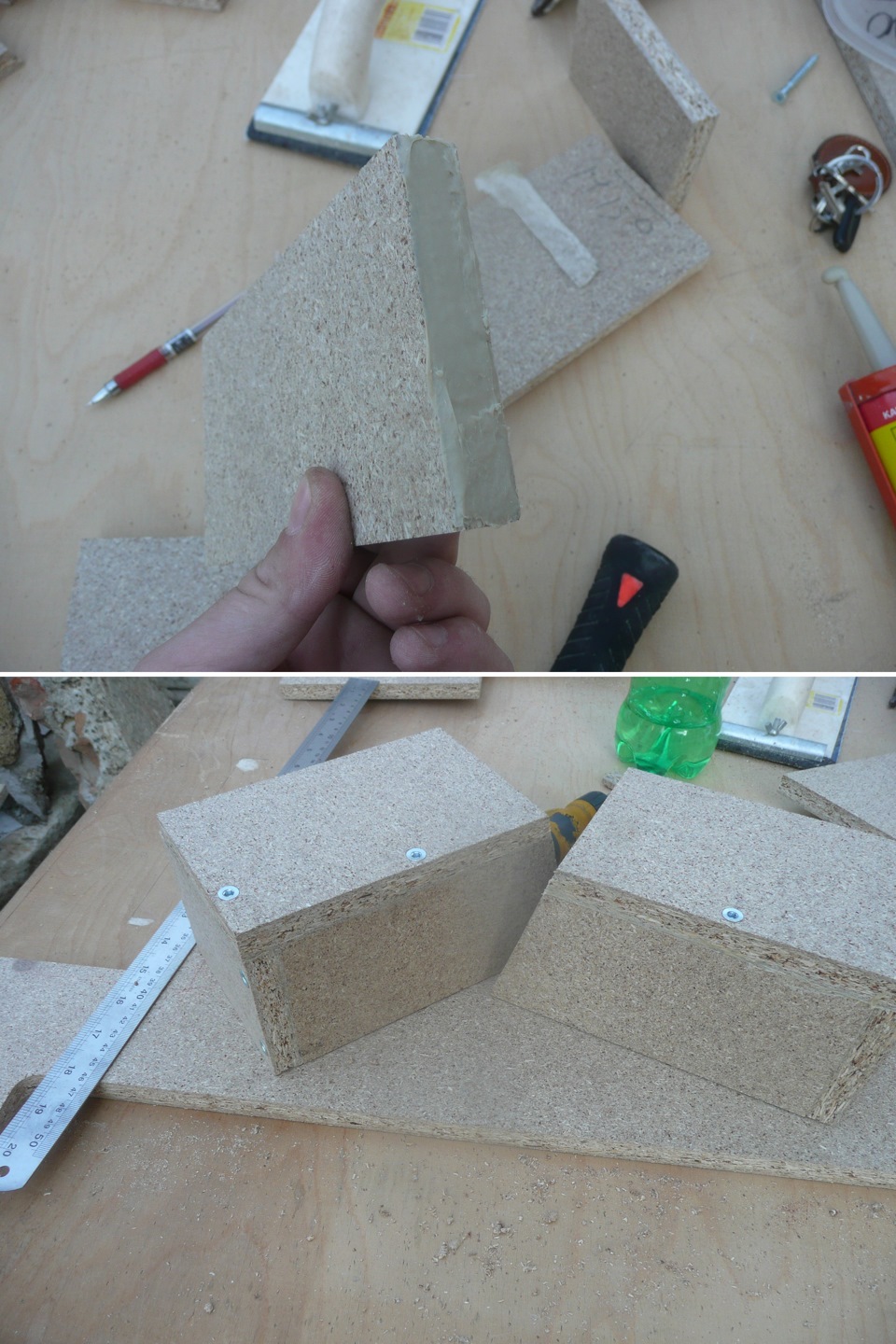

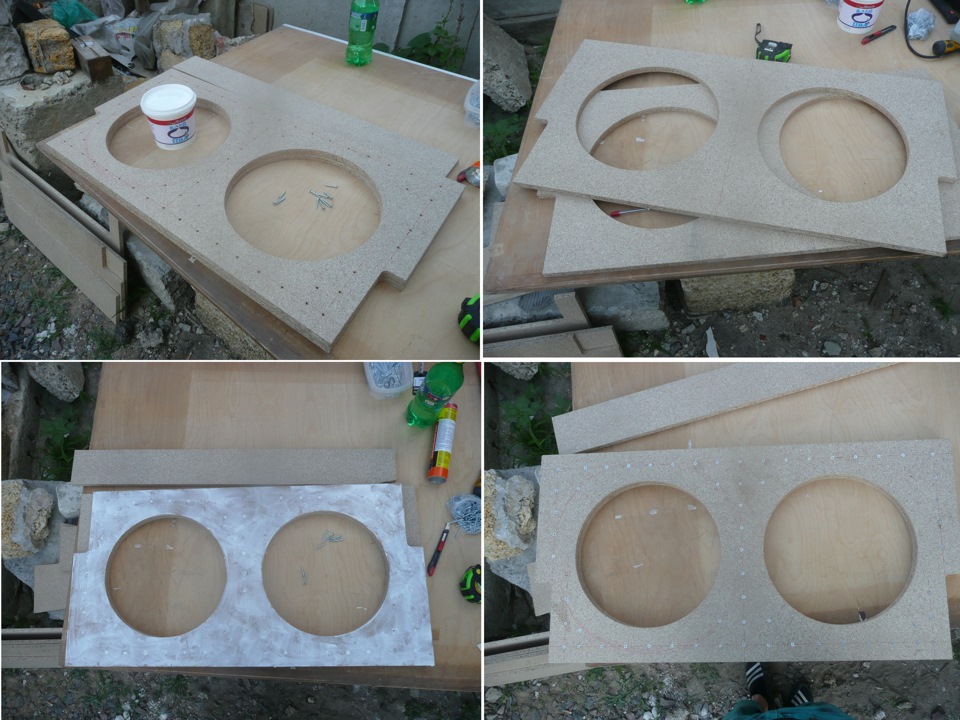

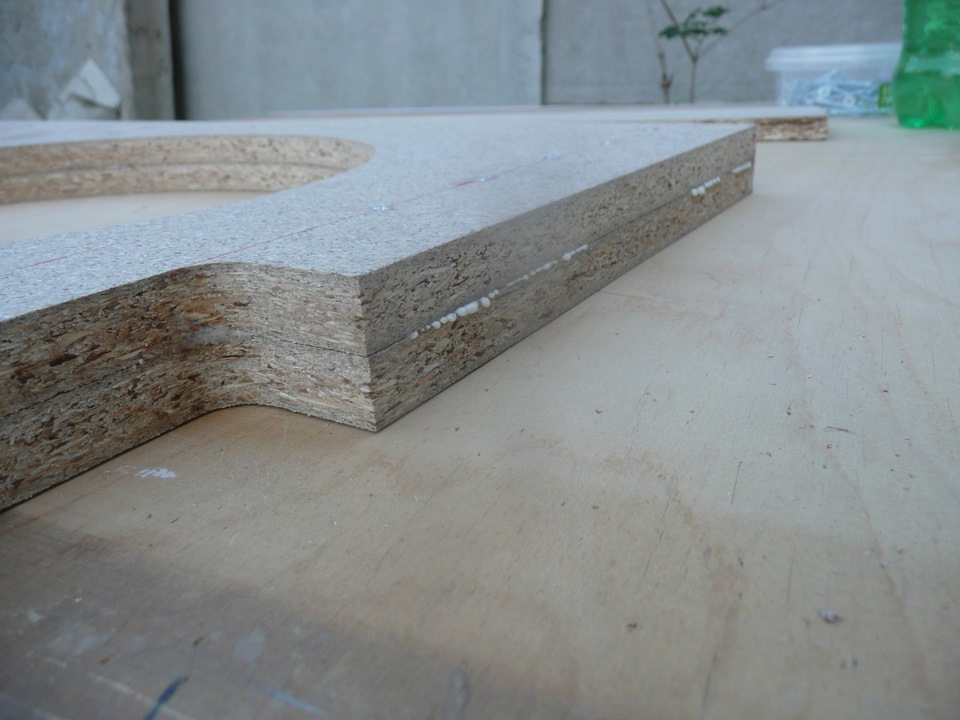

Маємо 2 фронтальні стінки з ідеальними отворами під динаміки.Оптимально розмічаємо і свердлимо отвори під саморізи свердлом 3, 5мм в одній зі стінок-точніше на внутрішній стінці. Далі ряснонаносимо клей ПВА по всій поверхні однієї зі стін. Прикладаємо, рівняємо і стягуємо. От такі саморізи 3, 5х30 Клей проступив-цедобре) Відкладаємо передню стінку в бік на деякий час. І збираєморешту частин. Наносимо мокрі цвяхи і скручуємо цю справукомфірматами (для ДСП це найкращий варіант, щоб не розколоти його).Власне, що і куди крутитися можна зрозуміти через пару хвилин гри вось і результат (збирав близько 2х годин)
вид
примірочка-все окейно! Тепер все зовні розкриваємо пінотексом івідправляємо сушитися на добу. . (руками можна брати і через півгодинки-але краще стоб все добре просохло)
все висохло і тепер я вирізав отвори для терміналів -можна було цезробити і перед фарбуванням-но мене обломало викручувати їх увечеріз саба.Як свердлимо отвори через фронтальну стінку і аж в торецьсамого короба (у мене з кроком 5см) -і після цього наносимо рідкіцвяхи і прикручуємо. Ну і потім прибираємо залишки клеюрозчинником. Після зборки розкриваємо другим шаром пінотексу ізалишаємо сушитися. Для погляду зсередини для зв'язку саба зтерміналом взяв кабель ШВВП 2х4 припаяв до клем терміналу іприкрутив)
ось уже стоїть один динамік і підключений до термінала
Ну і нарешті поставив на місце тепер у мене в багажнику короб на 90літрів і купа місця! карпетом або чимось ще я поки не роблю--це всевже після ШВІ багажника-одним пострілом всіх зайців)

А ось ще один ніштячок:

Блістер гайки для закріплення сабів -поки ще не поставив-ще незнайшов-або, швидше, не вибрав гвинти для них)
Дякую всім хто заглянув до мене -сподіваюся всім було цікаво!
_______________________________________________________________
UPD:нарешті я залив креслення на гуглодиск- сподіваюся тепер архівбуде доступний постійно)
Користуйтесь на здоров'я)drive.google.com/file/d/0…tMEF6bUk/view? usp=sharing
