Євро блок запобіжників

Отже, начитавшись статей про Зміну блоку
запобіжників у 2106 від ГАЗ 3110.
Нам знадобиться:
1) Блок запобіжників від ГАЗ 3110.Або
Євро Блок запобіжників на ВАЗ (85 грн)
2)12 Клем типу "мама" (10 грн.)
3)Термоусадка (5 грн.)
4)Провід близько 1м (хз знайшов удома) )
5) Плоскогубці
/>
6)Комплект ножових запобіжників
7)Трохи часу і терпіння) Отже, для початку відрізаємо по 5-7см6
проводків. І з обох боків робимо їм
клеми.

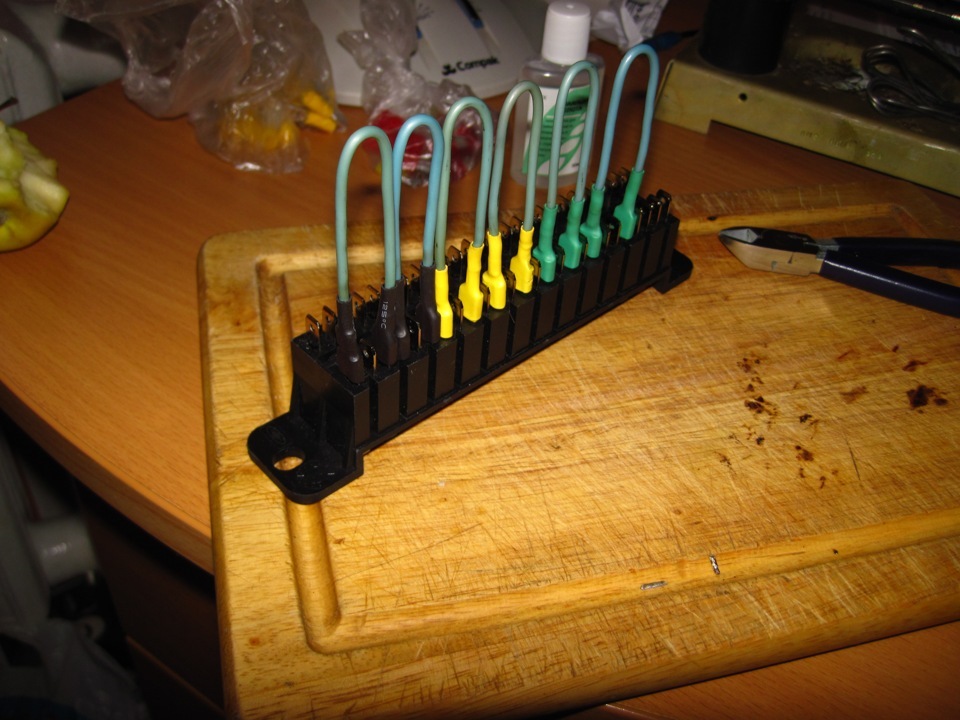

Далі на новому блоці робимо цими
проводками перемички, Так як на 2106
блоці вони вже припаяні.
Запам'ятовуємо що з'єднувати:
Від 3 до 4; від 5 до 6; від 7 до 8; від 9 до 10; від
11 до 12; І ВІД 12 до 13
(16 А) Звуковий сигнал.
Штепсельна розетка для переносної лампи.
Прикурювач.
Лампи сигналу гальмування.
Годинник.<
Плафони внутрішнього освітлення кузова
F 2 (8 А) Реле склоочисника.
Електродвигун обігрівача.
Електродвигуни склоочисника та
омивача вітрового скла
F 3 (8 А) Далеке світло (ліві фари).
Лампа сигналізатора включення далекого
світла
<
F 4 (8 А) Далеке світло (праві фари)
F 5 (8 А) Близьке світло (ліва фара)
F 6 (8 А) Близьке світло (права) фара). Задній
протитуманний ліхтар
F 7 (8 А) Габаритне світло (лівий підфарник,
правий задній ліхтар).
Лампа освітлення багажника.
Правий ліхтар освітлення номерного знака.
Лампи освітлення приладів.
Лампа підсвічування прикурювача
F 8 (8 А) Габаритний світло (правий
підфарник, лівий задній ліхтар).
Лівий ліхтар освітлення номерного знака.
Підкапотна лампа.
Лампа сигналізатора габаритного світла
F 9 (8 А) Покажчик тиску масла з лампою
сигналізатора.
Покажчик температури охолоджуючої
рідини.
Покажчик рівня палива
Лампа сигналізатора заряду акумуляторної
батареї.
Покажчики повороту та відповідна
лампа сигналізатора .
Сигналізатор відкриття повітряної
заслінки карбюратора.
Обмотка реле обігріву заднього скла
F 10 (8 А) Регулятор напруги.< br/>
Обмотка збудження генератора
F 11 (8 А) Резервний
F 12 (8 А) Резервний
F 13 (8 А) Резервний
F 14 (16 А) Елемент обігріву заднього скла
F 15 (16 А) Електродвигун вентилятора
системи охолодження
F 16 (8 А) Покажчики повороту в режимі аварійної сигналізації

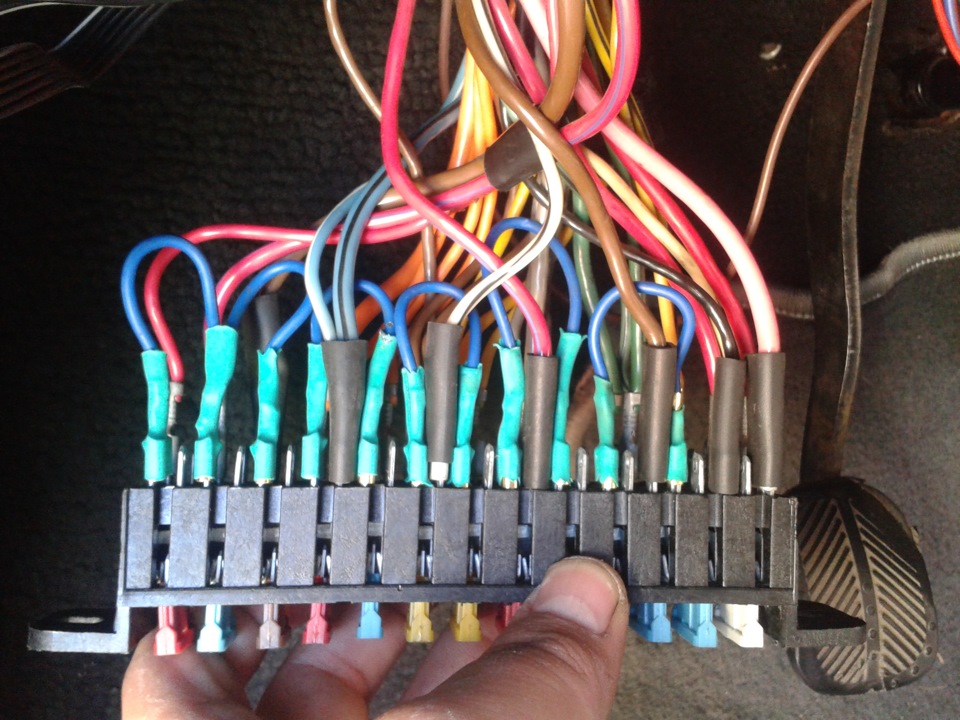

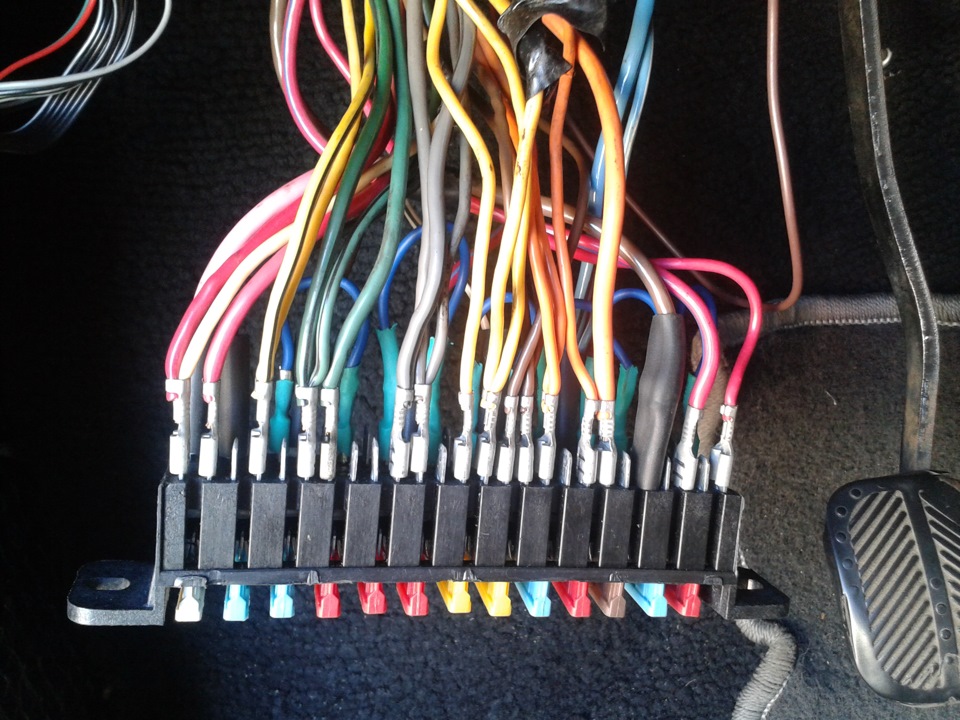

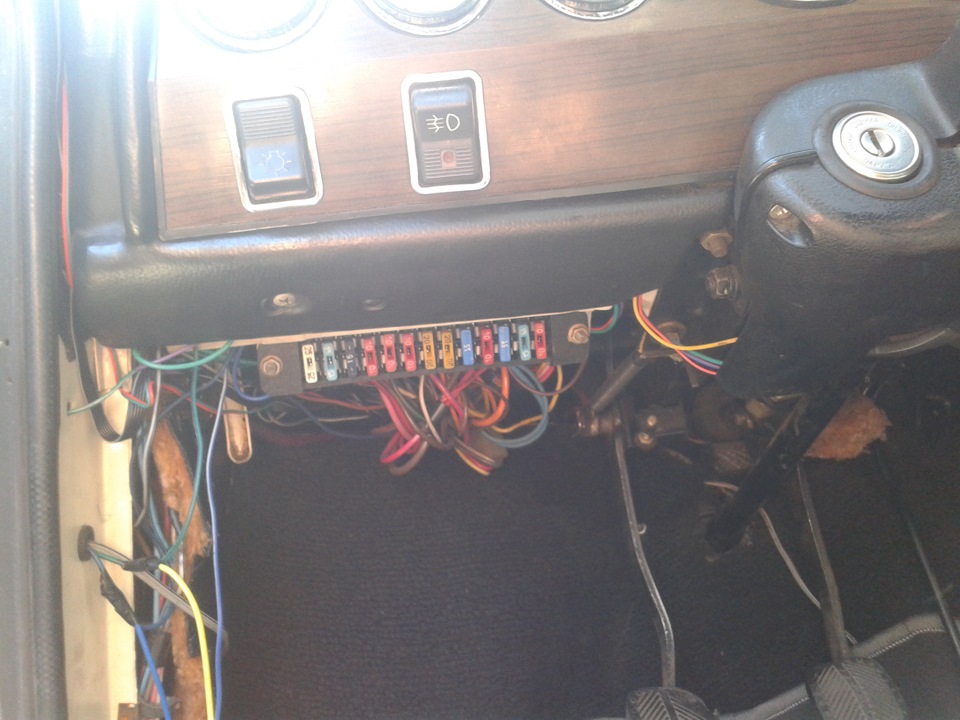

Як тільки З'єднали. Вирушаємо
інсталювати наше "винахід".
ЗНІМАЄМО КЛЕМИ АКУМУЛЯТОРА!
ОБОВ'ЯЗКОВО.
