Діммер на підсвічування запалювання та салону

Усім ОЛА!

Єтою доробкою я дуже пишаюся, тому що така є тільки в мене іМайкла Джексона!

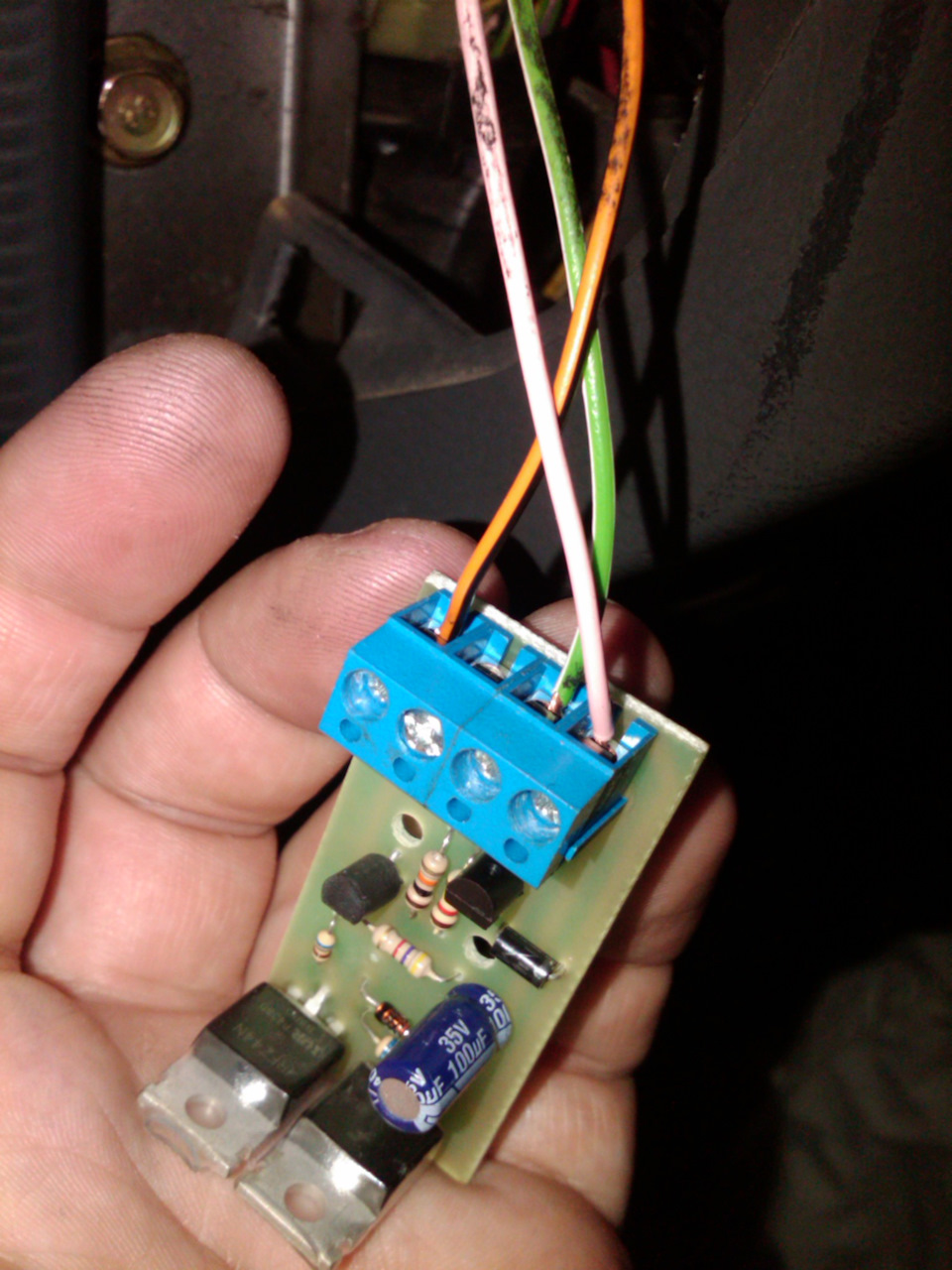

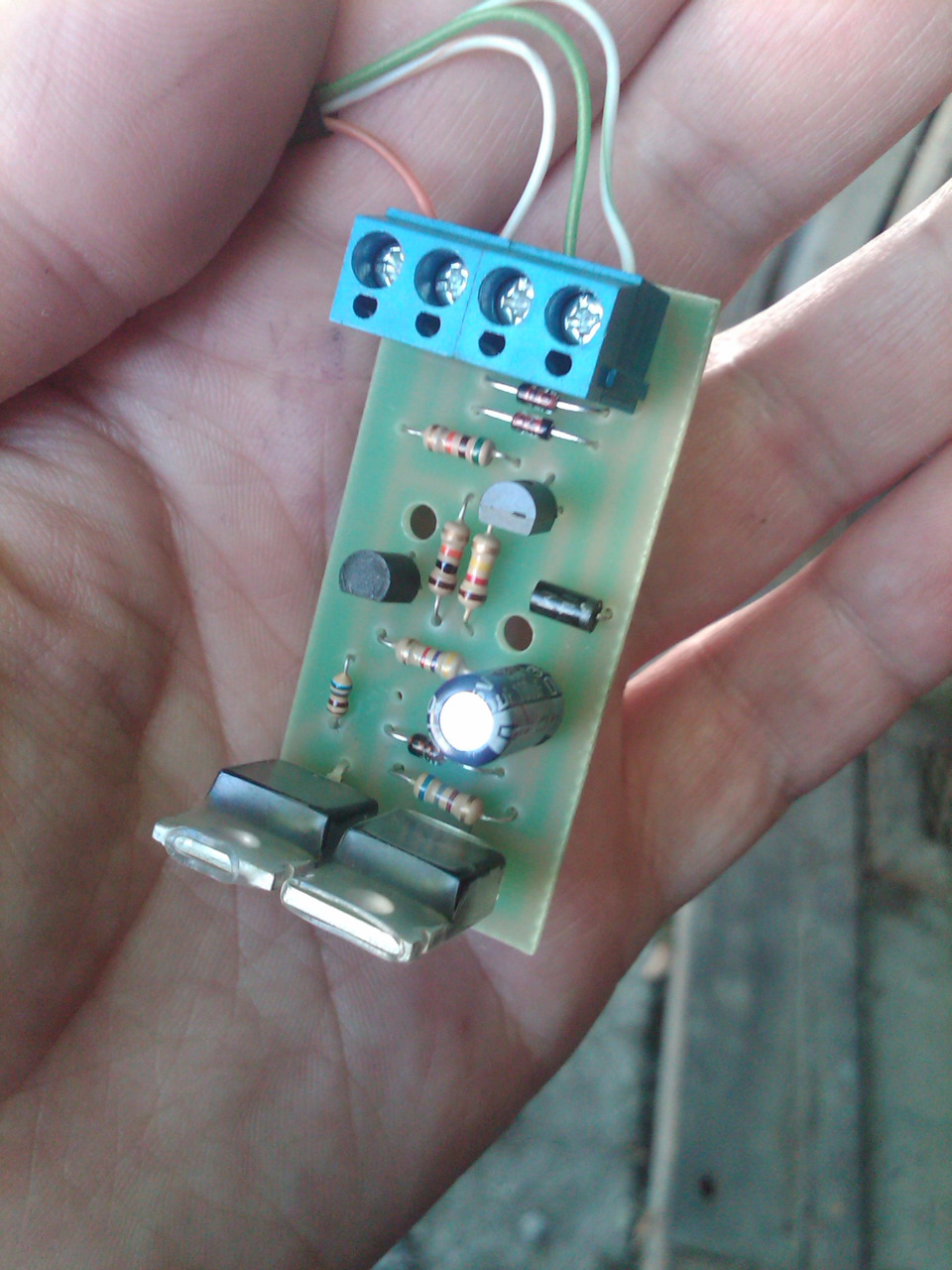

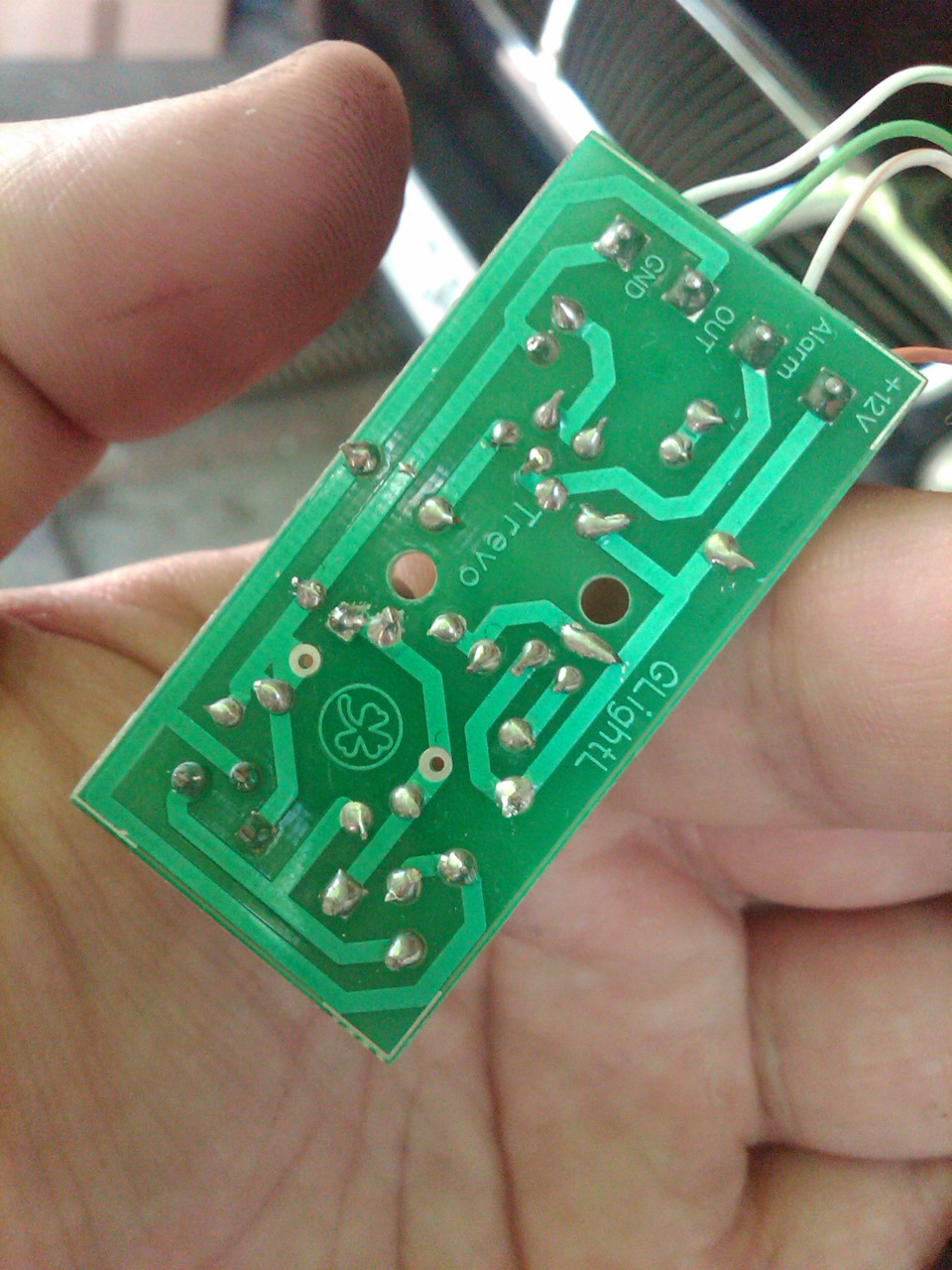

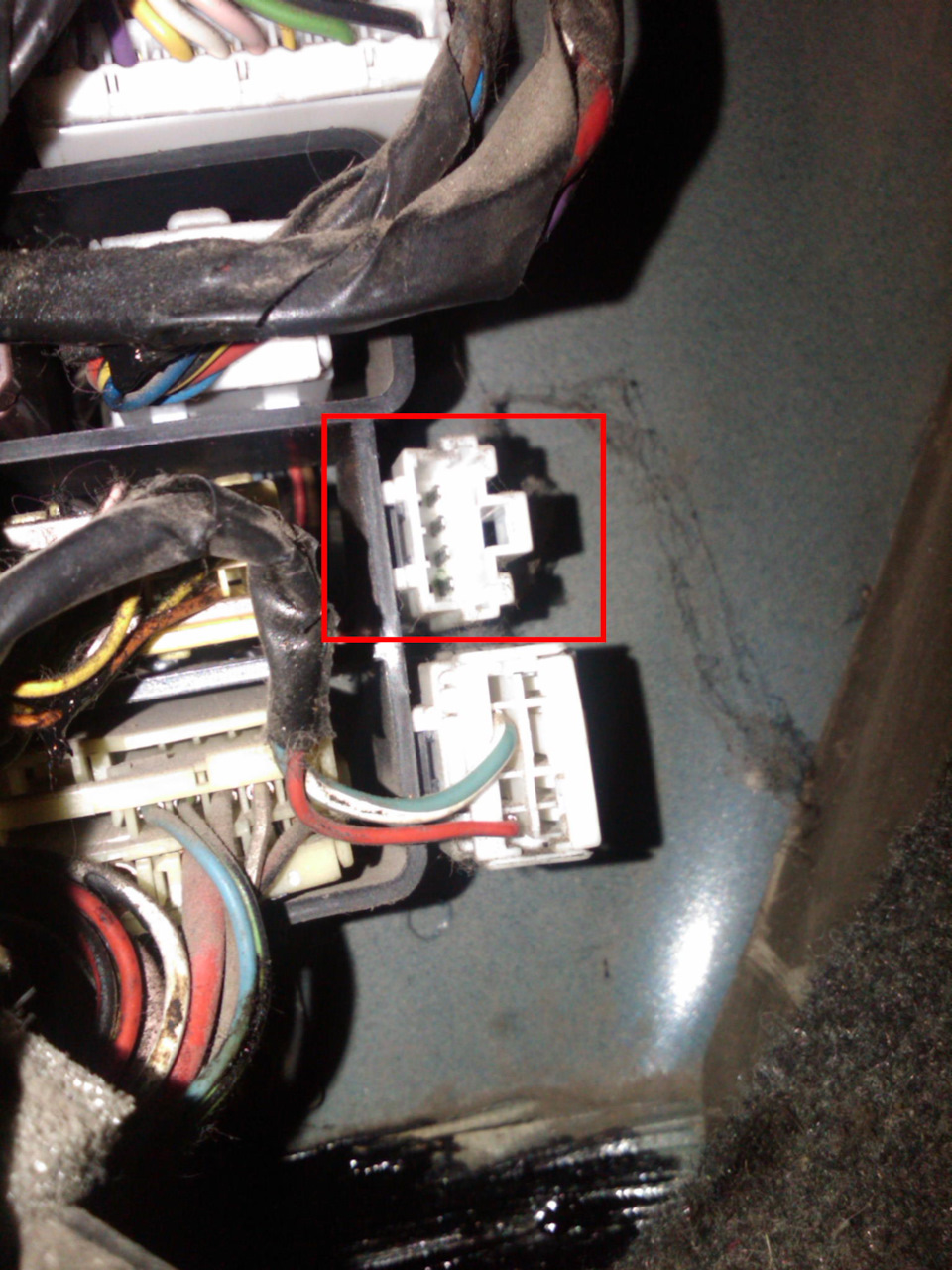

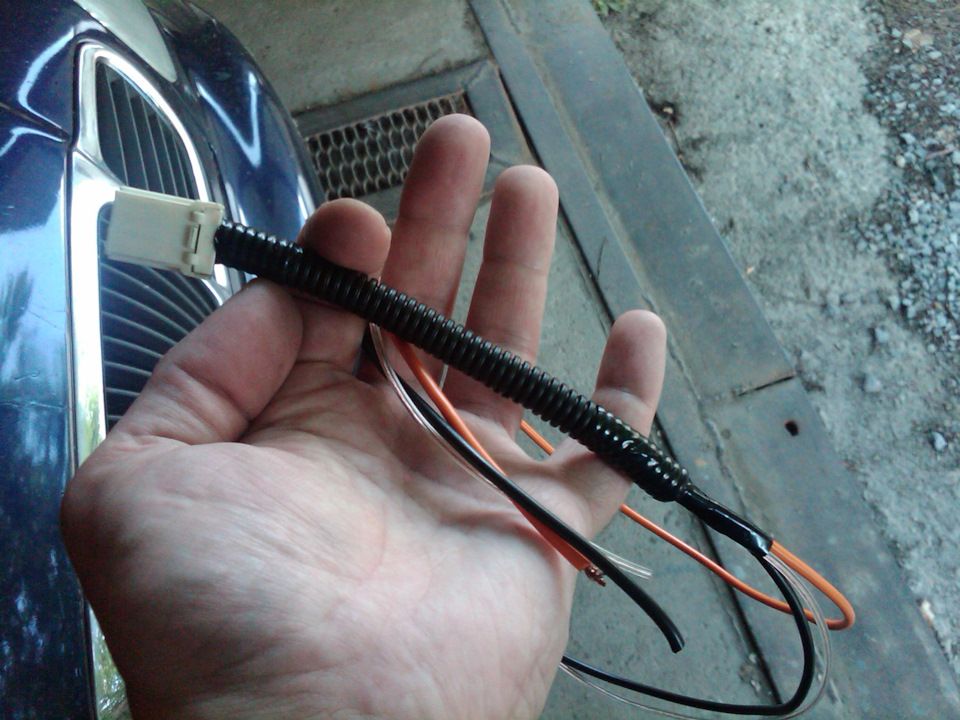

Реалізована вся логіка через плату-контролер, яку я дбайливорозмістив під кермом на трубі. Для того, щоб ця конструкціяпрацювала тільки тоді, коли мені треба, вирішив завести її черезштатний тумблер ... Який знаходиться в плафоні підсвічування салонуавтошки.Для цього скористався роз'ємом який знаходиться біля лівоїноги шофера. Припаявся до висновків.Все на термоусадці і гофрі, пофеншу )
Розбирав, різав, паяв, укладав по феншу

С підключив все через плату контролер і в "холостому" режиміпоїздив кілька тижнів, щоб переконатися, що працює все в штатномурежимі, а потім уже підключив плафон і підсвічування замкузапалення. Додалося проводів мама-не-горюй
Підсвічування замку запалювання від Шевролета
Зробив підключення через клем тато-мама

А тепер алгоритм роботи:
— при відкритті будь-яких дверей, береться сигнал з кінцевика іподається +12 на вхід плати
— плата подає на кільце підсвічування живлення і воно починаєсвітитися
— після закриття дверей, сигнал з кінцевика зникає, алепідсвічування замку запалювання працює протягом 30 секунд з плавнимзгасанням. Тумблер стоїть у положенні Вимк. Якщо поставити в Авто -той самий алгоритм працює і для плафона салону. Зрозуміло, що вположенні Увімк. Світиться все без керування платою контролера

М його зручна штука! Особливо взимку, коли рано темніє. Щепланував до цієї плати підключити підсвічування бруду на килимках, але руки не дійшли)))Плату купив на просторах Прома, вже й незгадаю за скільки, але не дешево, так само як і колечкопідсвічування замку запалення, код видно на фото. Успіхів тамиру!
