Встановлення MID+1 до комплектації

Нарешті і я вирішив написати як встановлював Mid. Прочитавши безлічзвітів вирішив також написати як я це зробив.
Придбав у свого товариша МЗС разом з ручкою і шматочками проводки, а саме сірою фішкою і фішечкою від ручки з кнопками.Мені пощастило, мені дісталося МЗС вже з прошивкою під мою комплектацію, що немогло викликати ентузіазму в установці девайсу. >

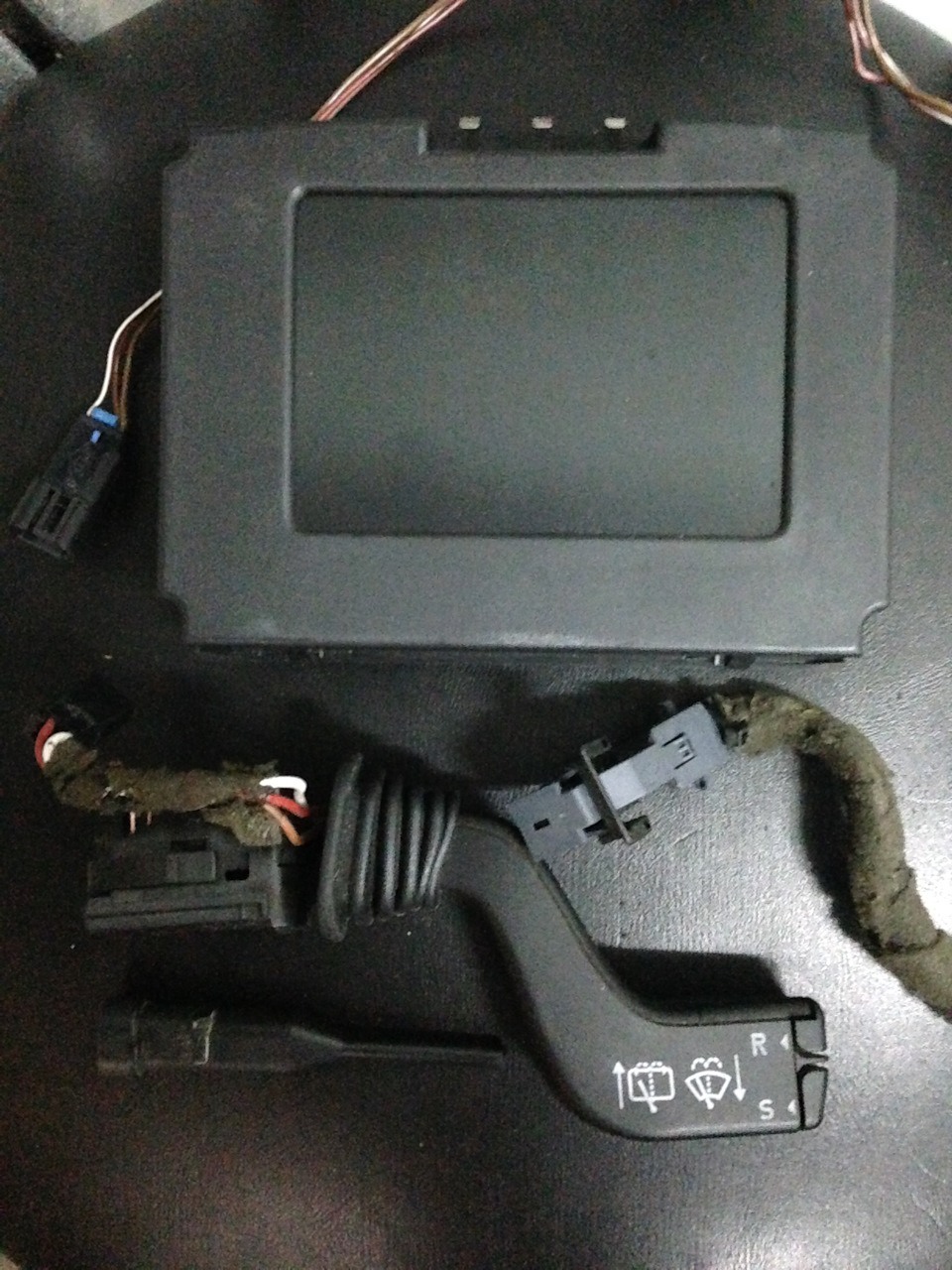

Власне сам винуватець урочистостей

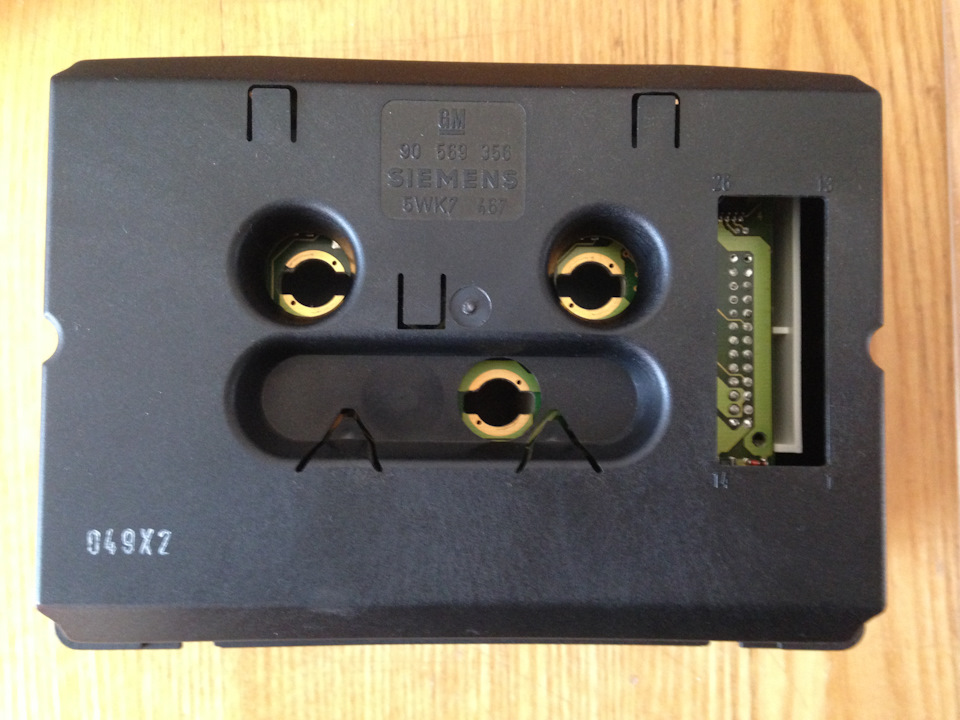

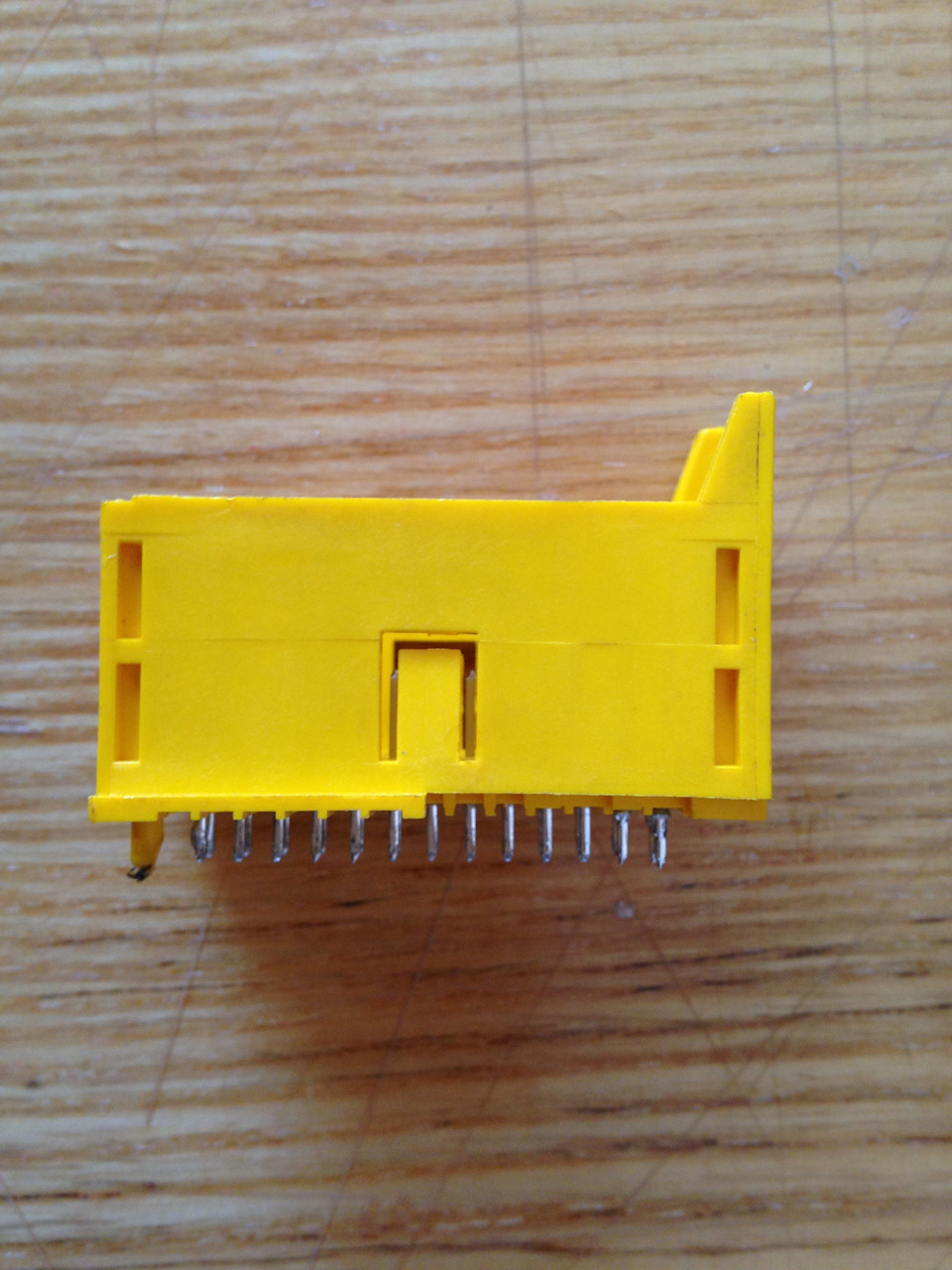

Переглядаючи безліч звітів вирішив змайструвати перехідник з жовтоїфішки, в якій виявилося всього 12 дротів на сіру, взяв я свій ТІД, в якому посипалися пікселі і вирішив випаяти з нього роз'єм дляподальших дослідів. Яку знайшов на драйві, приступив до роботи.

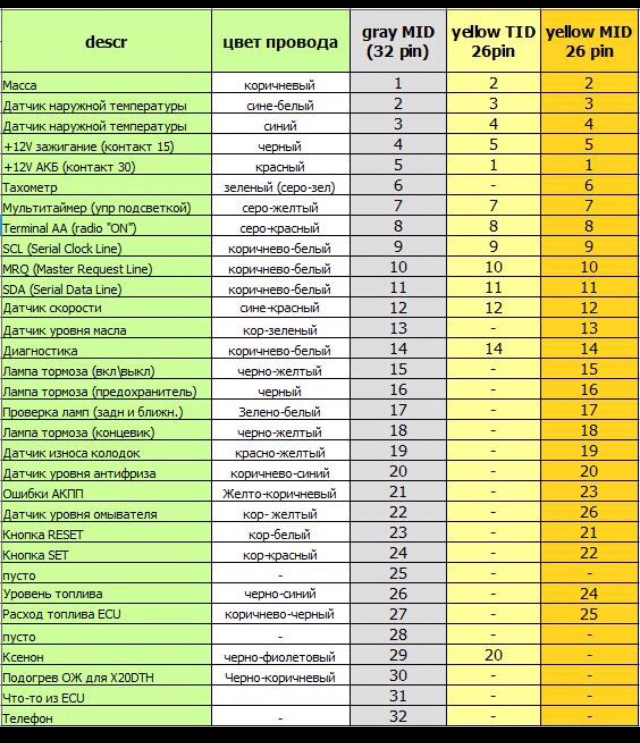

Сама схемка
Довжини відрізаних проводів було достатньо для припаювання

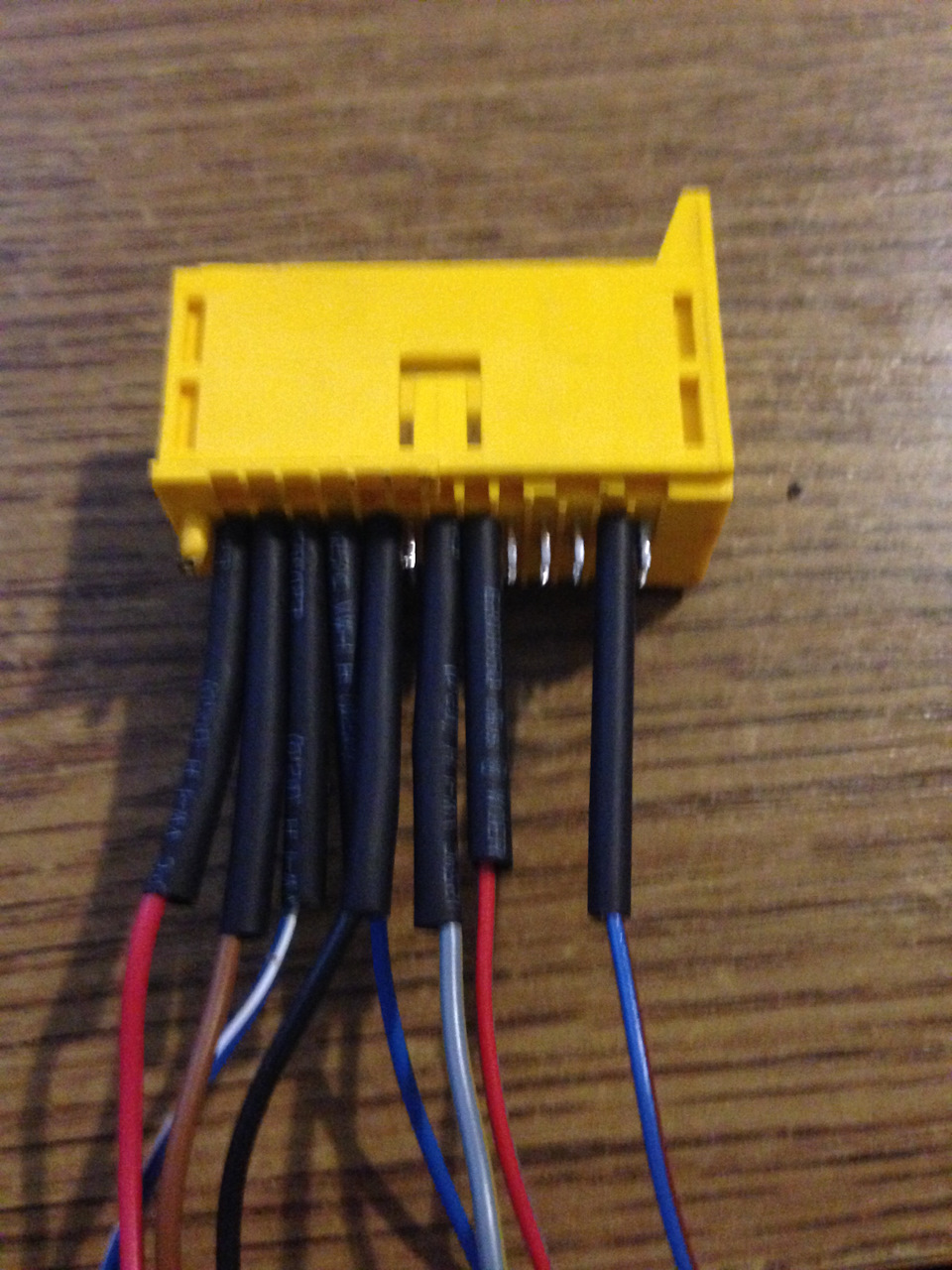

Через 10 хвилин був готовий перехідник.
Ось такий

Датчиків у мене ні яких немає, тому дроти які за них відповідають якинув на масу.
Далі, якщо хтось стежив за моїм БЖ я при перебиранні моторної косививів проводок з 21 піна для того, щоб правильно вважався витратапалива, і власне завів його в салон. Я його завів у місці, дезаходить трубочка омивайки заднього скла. Цьому дуже багато, і цевсе підключив. Прямо під приладкою є болтик, на який і прикрутивусі дроти своїх не існуючих датчиків, і підтягнув від спідометравідсутніх дроти, незважаючи на те, що один з них все ж був у жовтійфішці.
Після чого підключив ручку . Тут немає нічого складного. Т.К. Явзяв ручку з маленькою фішечкою від ручки то тут все просто, двадроти відповідних квітів відразу на перехідник і один коричневийтут же до такого ж, що був у джгуті біля ручки.

Ось видно коричневий до коричневого
Все зібрав і вуаля… Все працює.
Миттєва витрата на ХХ
Дякую всім хто відгукнувся коли виникали труднощі з підключенням іпросторам інтернету та нашому сайту MegaDriver.org за ту інформаціюяку знайшов.
Всім Удачі.
