Взагалі з'явився прогрес. Пристрій зібрано, код написаний. Маємонаступний функціонал:
1) чотири камери, 1 ззаду в плафоні, спереду на радіаторні грати, 2по бокам на днище дзеркала, дивляться на передні колеса
2) камери комутуються на один відео вихід по сигналу від джойстика.>

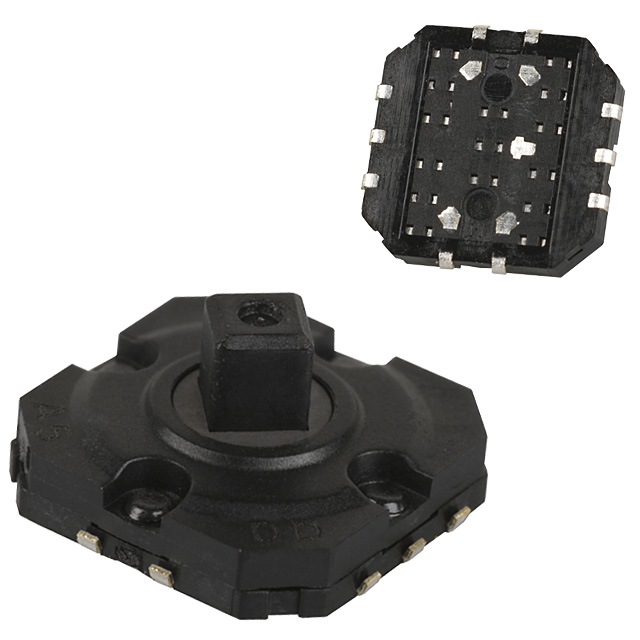

простий кнопковий - 4 кнопки по сторонах і 1 по центру

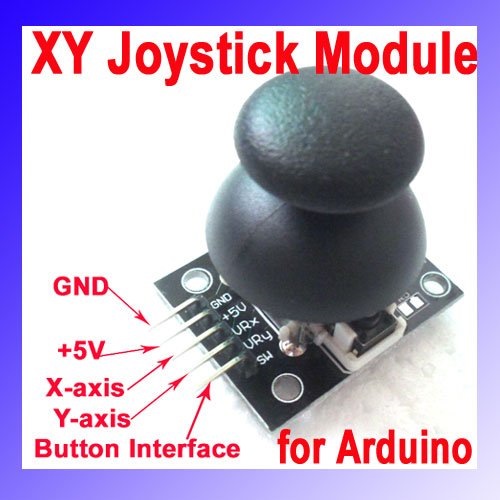

аналоговий, 2 осі + кнопка по центру
Зупинилися на першому варіанті

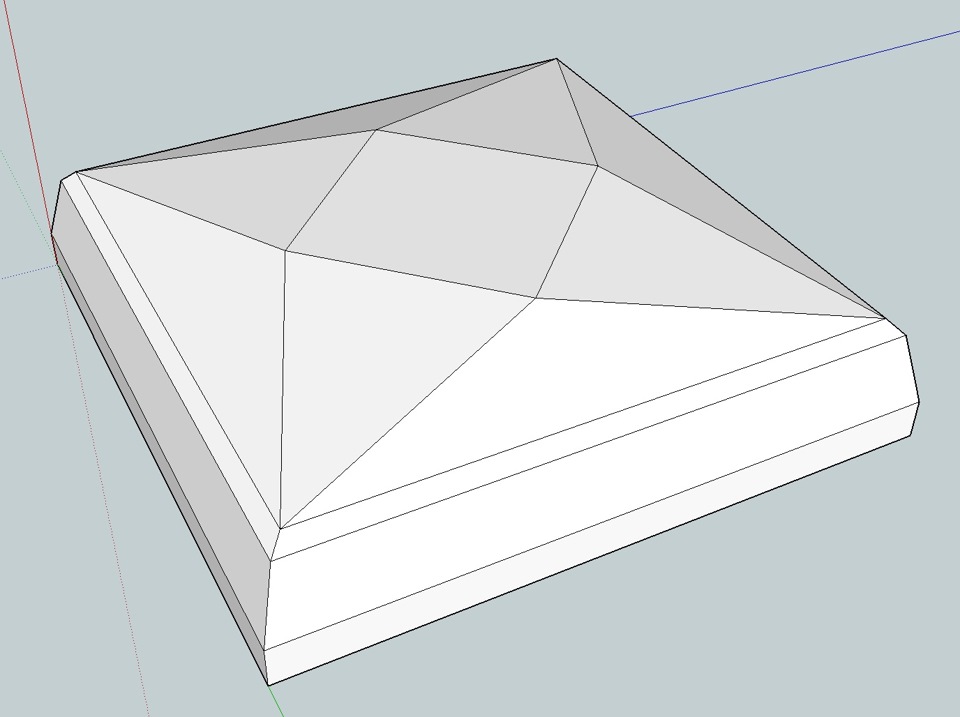

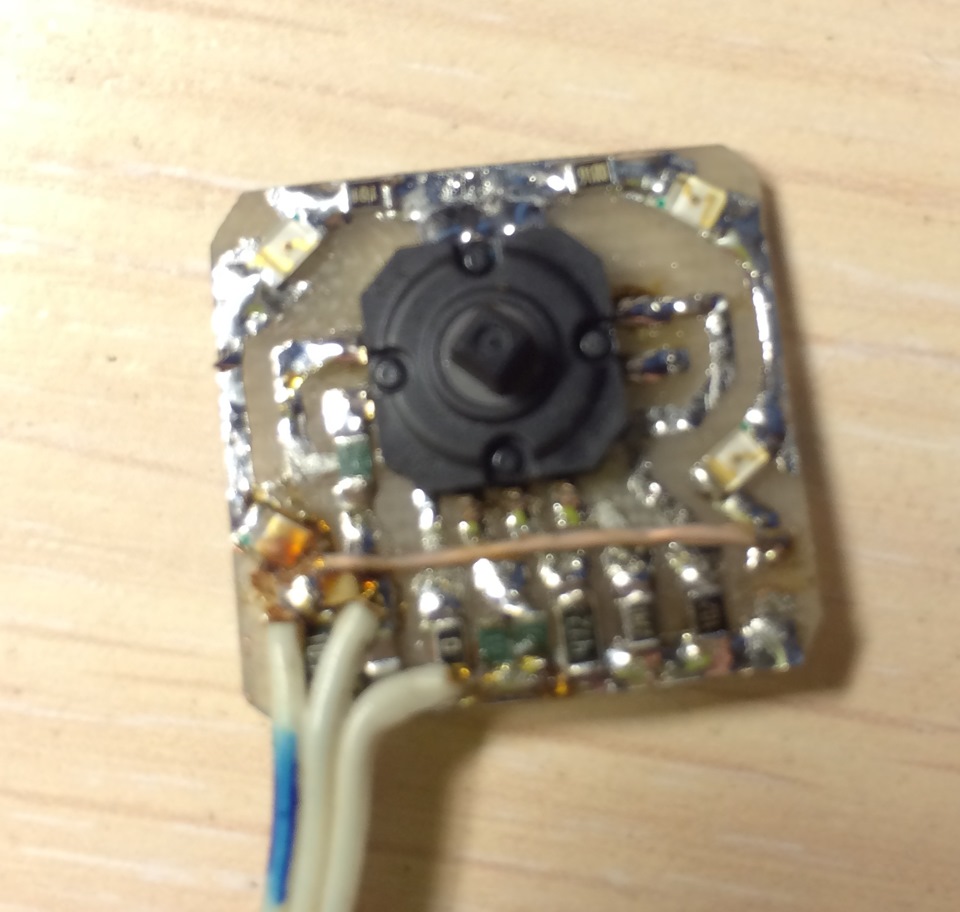

Була спроектована кришка, яка виступатимемо в Джос буде стояти напанелі під ручником На платі встановлені 4 червоні світлодіоди, відповідно в кришці вони будуть підсвічувати стрілки напряму.> кришка (верх)

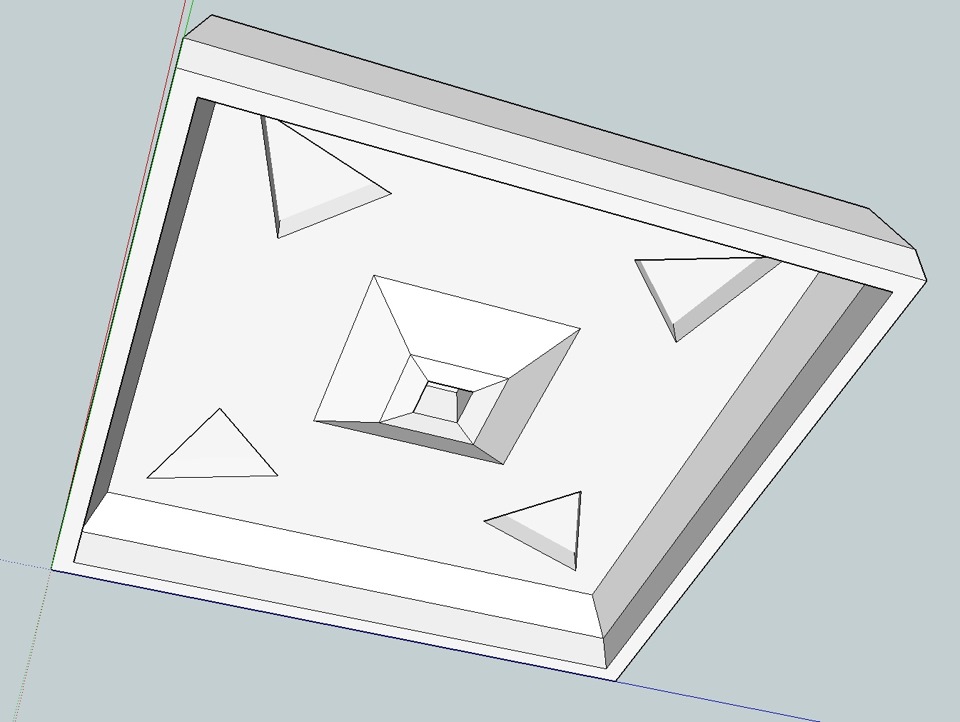

кришка (низ)
3) Використовував Arduino Nano, батько запилив плату з обв'язкою таперетворенням 5В - 12В і 12В -; 5В плюс мікросхеми-комутатори, щобнічого не клацало. 4) Камери можна включати в будь-який момент, таймують на відключення камери (активованої джойстиком) - 30 сек.Рідний функціонал задньої камери збережено. При включеній заднійможна перемикати на інші камери, при цьому тайм-аут не спрацьовує.Після вимкнення задньої, на короткий момент вмикається переднякамера, про всяк випадок, раптом там бордюрина або люк. На джойстціпередбачено скидання по натискання центр голівки, тобто.відключення активної камери вручну
місці
Коментарі6
А детальніше можна дізнатися про вироб? Яку мікросхему використовували для комутації? ULN200? Дякую!
про мікросхему не скажу точно, потрібно уточнити у батька. Знаю що їх дві, одна на сигнал від камер, інша на керування транзисторами для живлення камер. Обидві, по суті, звичайні мультиплексори, тільки за допомогою аналогового сигналу. Вся логіка реа...
Я хочу
сильно!) і приєднуюсь до питання попереднього оратора.
млинець, ти геній! ти зробив те, що я дуже хочу бачити на форді! за скільки ти готовий це встановити на інші тачки?)))
залежить від кількості замовлень )
