Використані засоби та матеріали:
1) ВУТ+ГТЦ у зборі з бачком та гальмівними трубками відбензинової сарайки BMW 5 серії в e39 кузові 1998 року - 350грн
2) перехідничок 12х10 - 6 грн
3) гальмівна трубка (потрібний тільки 1 штуцер) - 20 грн
4) мідна трубка діаметром 6 мм (використовувалася стара трубказчеплення) — 0 грн.
5) вакуумний шланг довжиною 1 м — 30 грн
6) мідна шайбочка на 10 - 1 грн
7) алюмінієва платівка - з alvaso порахуємось
8) 1 шайбочка на 12
9) 6 шайбочок на 8
> 10) 6 гроверів на 8
11) 4 болти 8х20
12) 8 гайок на 8
13) гальмівна рідина ЛіквіМолі ДОТ4 впритул вистачило 1 літр 92грн
14) електродриль — 0 грн
15) свердла по металу на 8 та на 10 — 0 грн
16) зубило — 0 грн
/>
17) молоток - 0 грн
18) здоровий напилок - 0 грн
19) ключі комбіновані на 10, 11, 12, 13, 17, 19 - 37 грн (за ключіна 11 та 19)
20) тріскачка та набір головок — 0 грн
21) розвальцівник труб (потрібно на 5мм та 6мм) — 80 грн
22) гумовий молоточок — 0 грн
23) точильний верстат або болгарка зі шліфувальною шкіркою — 0грн
24) будівельний фен — 0 грн
25) ніж чи ножиці — 0 грн
Начебто все)
Разом:578 грн + ще гривень 10 за болтики-шайбочки-гаєчки
< /p>
Для тих, хто захоче повернути цей процес:
1) При купівлі ВУТ від бумера обов'язково зверніть увагу навідсутність води у ВУТ! Як виявилося, вода у ВУТ розповсюдженахвороба бумерів у е39-му кузові!
2) перед установкою від'єднайте ГТЦ від ВУТ і подивіться всередину, ще раз переконайтеся у відсутності вологи. При необхідностіпросушіть феном.
3) як зняти бумерівський вух я так і не додумався. По ходу вона йдезі збором зі штоком. Усередині вже є своя пластиковавтулка.Внутрішній діаметр 12 мм. Тому я сточував безрізьбовучастину волговського болта з 14 до 12 мм. І підклав 2 шайби на 12 здвох сторін бумерівської вуха, т.К. Вона тонша за волговську.
4) Необхідно відрихтувати бризковик, інакше ВУТ не влазить.
5) наявність переднього кронштейна обов'язково! рідний треба замісцем трохи підігнути і просвердлити додатковий отвір.
6) на ХХ трохи бракує розрідження, тобто. Якщо підряд багато разівнатиснути на педаль гальма гальма може затихнути. Якщо простонатиснути та утримувати всі ок. При гальмуванні "в підлогу" з 80 і90 км/год не заглохла. З місця подій)

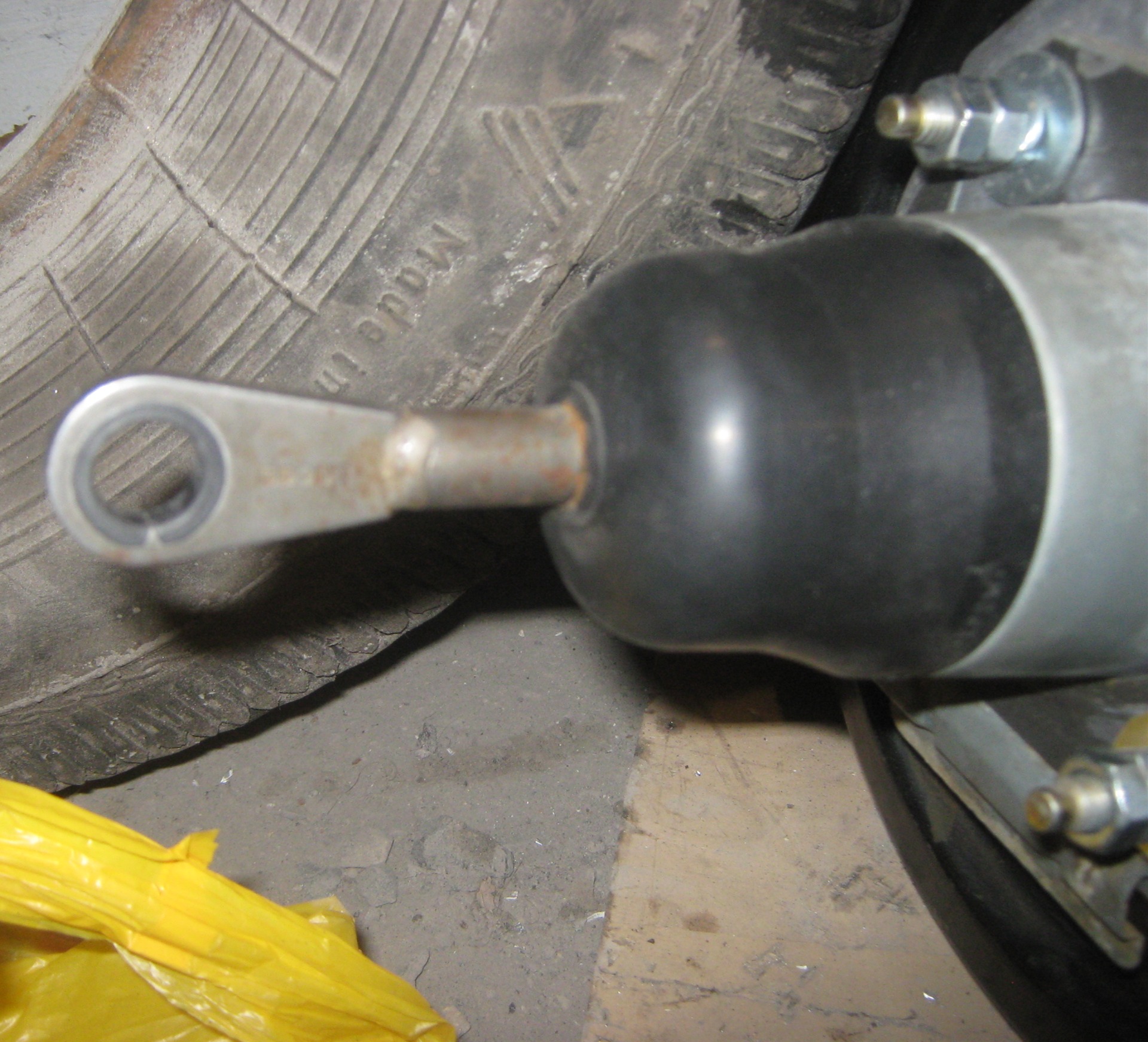

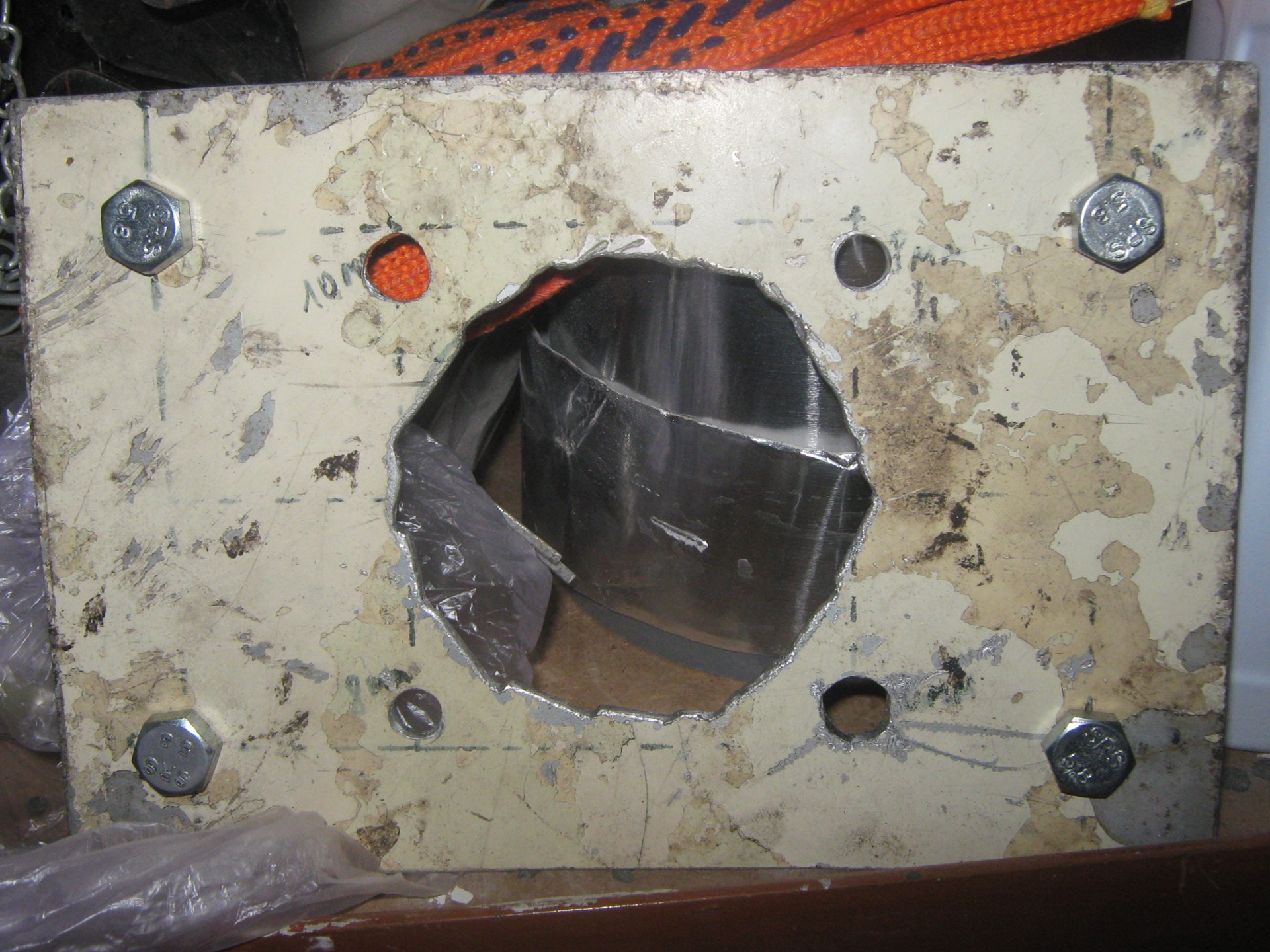

перехідна пластина з дюралі 4 мм. Вийшло, звичайно, не зовсімкрасиво, але за здоровим ВУТ її не буде видно. Далі почав думати якз'єднати гойдалку з вухом ВУТа. Власне, провушина ВУТа з втулкою, по ходу пластиковою:Діаметр отвору вуха з втулкою 11 мм. Діаметррідного волговського болта, на мою думку, 14 (виміряв і забув), звтулками — 16. Так що на вибір було 2 варіанти — розточувати отвіру бумерівському вуху до 16 мм і використовувати волгівські хутрякиабо сточити болт до 11 мм і залишити бу втулку.

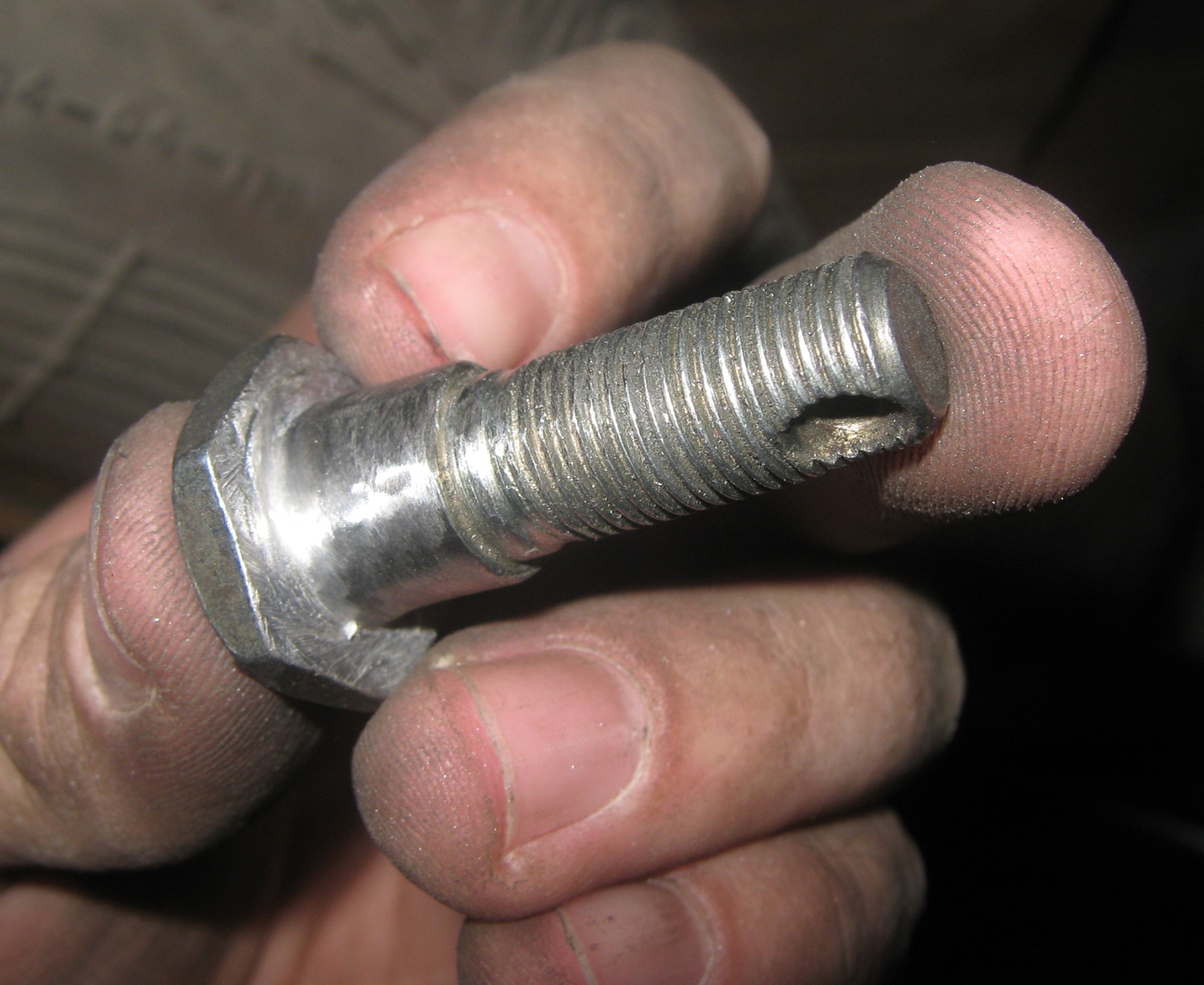

Я вибрав другий варіант. Спочатку, т.К. Точильного верстата вгаражі в мене немає, наївно, хвилин 15 їло напилком, потім у головуспала світліша ідея — одягнув на болгарку 40-ту і 80-ту шкірку ічерез півгодини отримав необхідний діаметр:
>

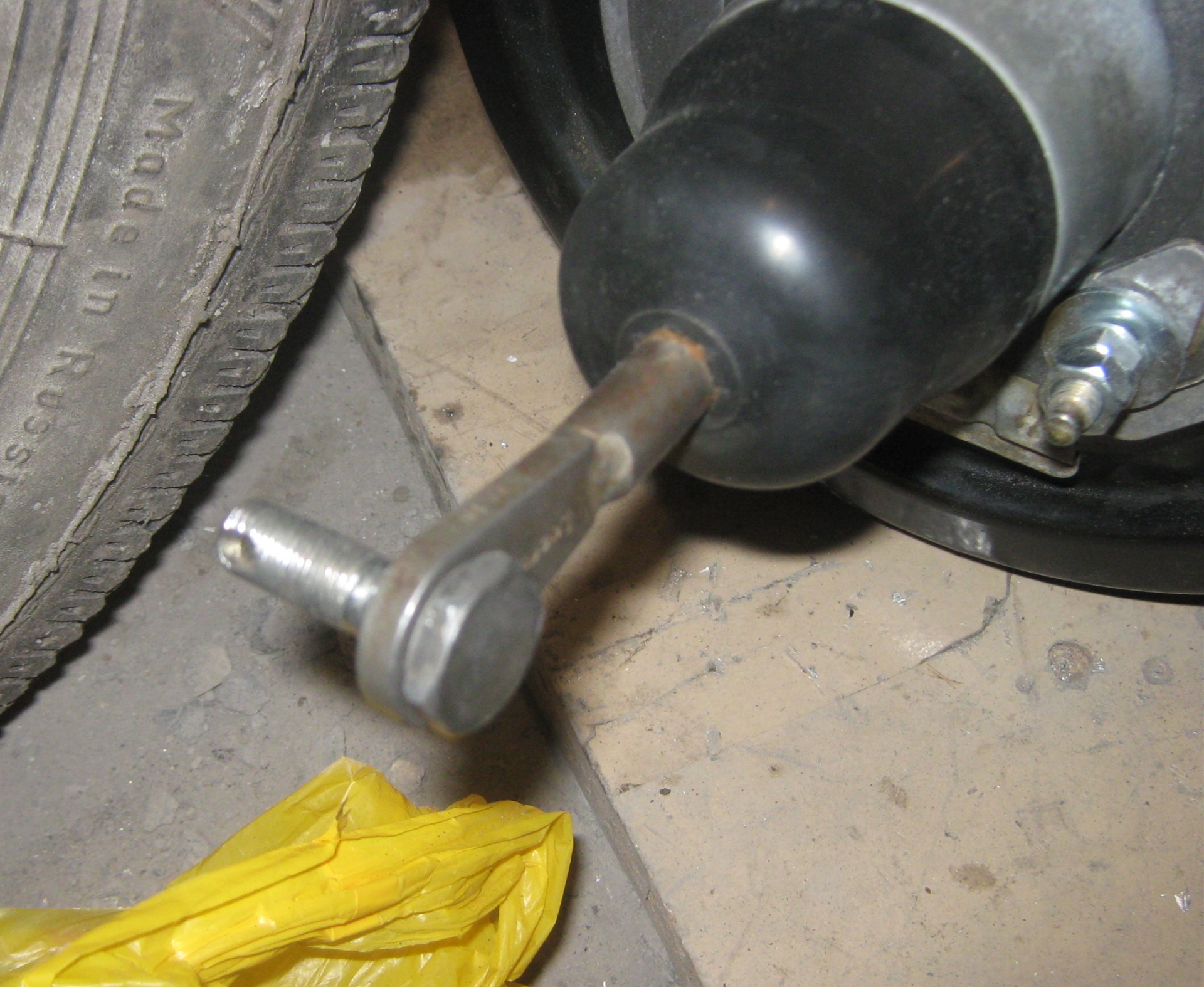

Входить і виходить):

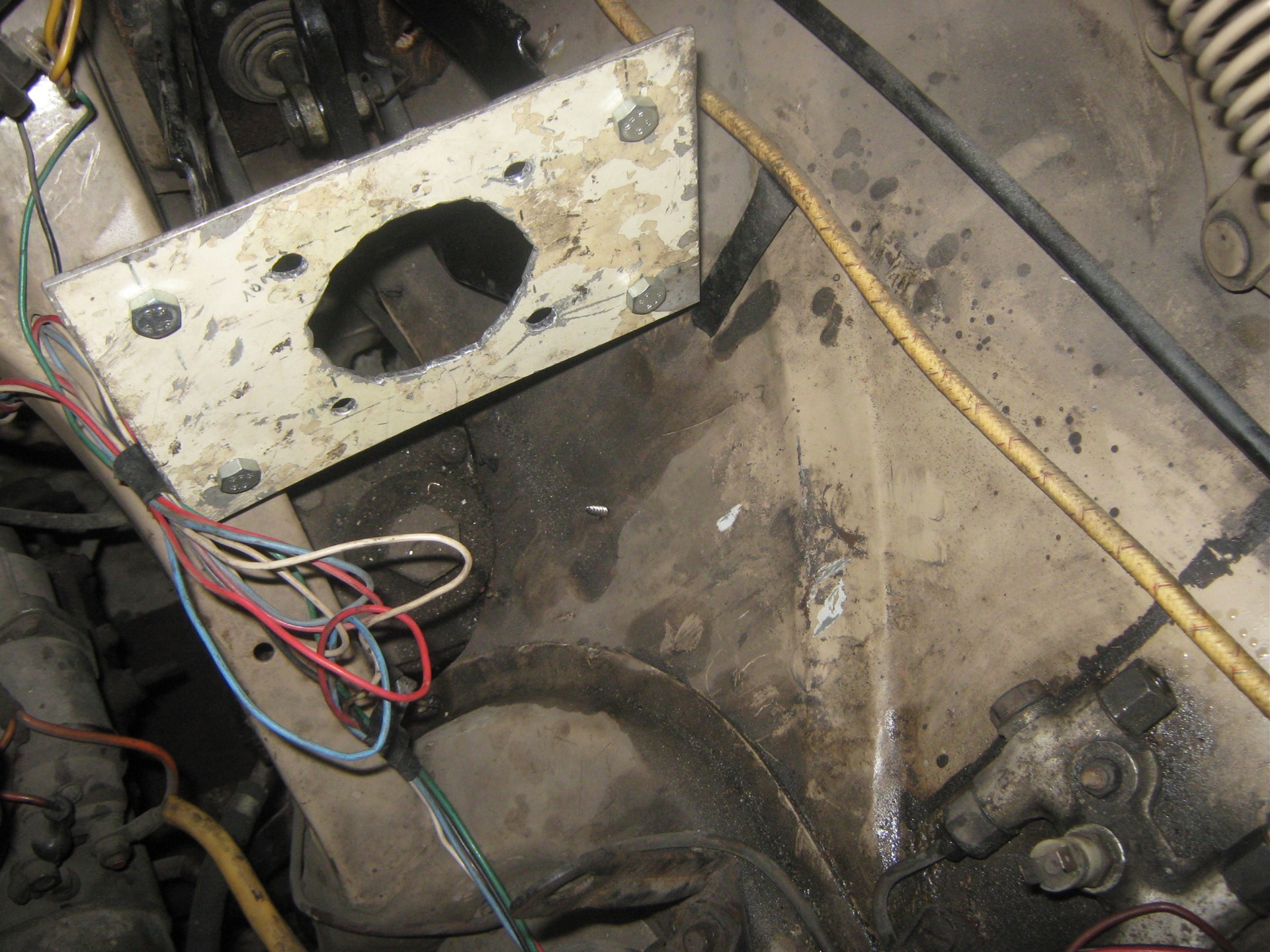

перехідна платівка, а заразом і самий душещипальний момент —рихтування бризковика(((:
) >Рихтанути довелося добре, на 1-1, 5 див. Фото:SC1457
перехідничок 12х10 під задній контур:Передній бумерівський штуцерна 10, але різьблення з одиничним кроком — поставив волговськийштуцер на бумерівську трубку і розвальцював. На передній контурпоставив бумерівську трубочку., перевальцювавши замістьбумерівського штуцера (10 з одиничним кроком різьблення)волговський з купленої вчора гальмівної трубочки.
Бумеровська трубка на задній контур надто КОРОТКА. У сигналізаторвкрутив перехідничок 12х10.
Ось так трубочка ГЦС розминулась з болтом перехідної пластини (динаболта 20 мм). Довелося додатково просвердлити отвір на 10 і трохийого підігнути:Кронштейн крупним планом:Поставив ось такийвакуумний шланг довжиною 1 м:Готово (як виявиться далі, зовсім неготово(( ):
) > У вівторок у молодшої сестри нарешті прокинулася совість івона погодилася мені допомогти з прокачуванням гальм ізчеплення.
На прокачування гальм пішов літр ліквімолівської гальма — вистачиловпритул!
Завів машину — педаль не провалилася, стоїть колом
Збентежився
Малій треба було тупотіти додому, тому часу розбиратися що до чогоне було.
< /
У п'ятницю була друга частина Мерлезонського балету.
зняв вакуумний штуцер з ВУТу, завів машину — смокче.
вже легше!
Відкрутив ГТЦ від ВУТу, щоб гальма заново не прокачувати:
зняв ВУТ — а там все в жижі
почав зливати — в У результаті злив десь близько літра(! ) якогосьговна. Судячи з запаху і на дотик — вода! Потім узяв будівельнийфен і зсередини просушив ВУТ. Підключив ВУТ — фух! працюєчудово!
Поставив все на місце!
Результати:< br/>
Вчора нарешті перевірив гальма у справі
Сказати, що я в захваті - нічого не сказати!
Якщо раніше гальма працювали як ацькій висер Мелкософта під назвоюWindows Vista:натискаєш педаль гальма - Ви дійсно хочетезупинитися? - "це ви натиснули педати гальма? " - "це справді винатиснули педати гальма? " - "а може не треба зупинятися? " — тількипотім може бути машина починає сповільнюватися.
То зараз при легкому торканні педалі гальмування рівне, впевнене тапрогнозоване! )
"
У вівторок у молодшої сестри нарешті прокинулася совість і вонапогодилася мені допомогти з прокачуванням гальм і зчеплення.
На прокачування гальм пішов літр ліквімолівської гальма - вистачиловпритул!
Завів машину - педаль не провалилася, стоїть колом
Засмутився
Малій треба було тупотіти додому, тому часу розбиратися що до чогоне було. У п'ятницю була друга частина Мерлезонського балету.
зняв вакуумний штуцер з ВУТу, завів машину — смокче.
вже легше!
Відкрутив ГТЦ від ВУТу, щоб гальма заново не прокачувати:
зняв ВУТ — а там усе в жижі почав зливати — в результаті злив десьблизько літра якогось гівна. Судячи з запаху і на дотик — вода! Потім узяв будівельний фен і зсередини просушив ВУТ. Підключив ВУТ— фух! працює чудово!
Поставив все на місце!
Результати:< br/>
Вчора нарешті перевірив гальма у справі
Сказати, що я в захваті - нічого не сказати!
Якщо раніше гальма працювали як ацькій висер Мелкософта під назвоюWindows Vista:натискаєш педаль гальма - Ви дійсно хочетезупинитися? - "це ви натиснули педати гальма? " - "це справді винатиснули педати гальма? " - "а може не треба зупинятися? " — тількипотім може бути машина починає сповільнюватися.
То зараз при легкому торканні педалі гальмування рівне, впевнене тапрогнозоване! )
"
У вівторок у молодшої сестри нарешті прокинулася совість і вонапогодилася мені допомогти з прокачуванням гальм і зчеплення.
На прокачування гальм пішов літр ліквімолівської гальма - вистачиловпритул!
Завів машину - педаль не провалилася, стоїть колом
Засмутився
Малій треба було тупотіти додому, тому часу розбиратися що до чогоне було. У п'ятницю була друга частина Мерлезонського балету.
зняв вакуумний штуцер з ВУТу, завів машину — смокче.
вже легше!
Відкрутив ГТЦ від ВУТу, щоб гальма заново не прокачувати:
зняв ВУТ — а там усе в жижі почав зливати — в результаті злив десьблизько літра якогось гівна. Судячи з запаху і на дотик — вода! Потім узяв будівельний фен і зсередини просушив ВУТ. Підключив ВУТ— фух! працює чудово!
Поставив все на місце!
Результати:< br/>
Вчора нарешті перевірив гальма у справі
Сказати, що я в захваті - нічого не сказати!
Якщо раніше гальма працювали як ацькій висер Мелкософта під назвоюWindows Vista:натискаєш педаль гальма - Ви дійсно хочетезупинитися? - "це ви натиснули педати гальма? " - "це справді винатиснули педати гальма? " - "а може не треба зупинятися? " — тількипотім може бути машина починає сповільнюватися.
То зараз при легкому торканні педалі гальмування рівне, впевнене тапрогнозоване! )
"
Поставив все на місце!
Результати:
Вчора нарешті перевірив гальма у справі
Сказати, що я в захваті — нічого не сказати!
Якщо раніше гальма працювали як ацька висер Мелкософта під назвоюWindows Vista:натискаєш педаль гальма - "ви дійсно хочетезупинитися? " - "це ви натиснули педати гальма? " - "це справді винатиснули педати гальма? " - "а може не треба зупинятися? " — тількипотім може бути машина починає сповільнюватися.
То зараз при легкому торканні педалі гальмування рівне, впевнене тапрогнозоване! )
"
Поставив все на місце!
Результати:
Вчора нарешті перевірив гальма у справі
Сказати, що я в захваті — нічого не сказати!
Якщо раніше гальма працювали як ацька висер Мелкософта під назвоюWindows Vista:натискаєш педаль гальма - "ви дійсно хочетезупинитися? " - "це ви натиснули педати гальма? " - "це справді винатиснули педати гальма? " - "а може не треба зупинятися? " — тількипотім може бути машина починає сповільнюватися.
То зараз при легкому торканні педалі гальмування рівне, впевнене тапрогнозоване! )
