У продовженні теми про встановлення кронштейна для сб-антени, напишу невеликий звіт про встановлення власне самої рації.
<
з двох частин, вч-блок і панель управління до якої стикуєтьсятангета.

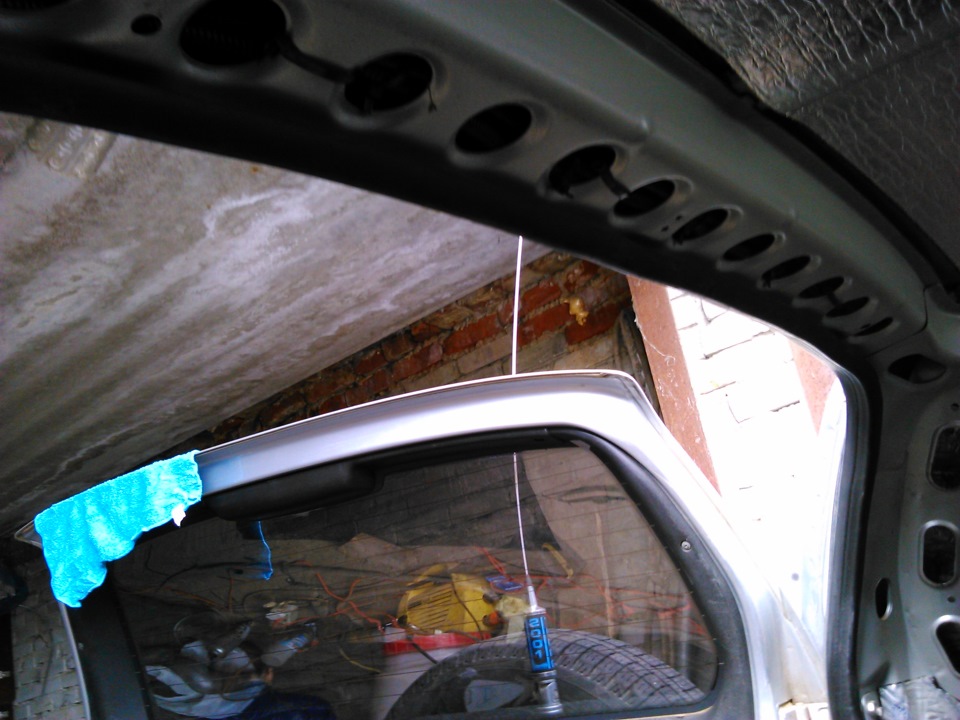

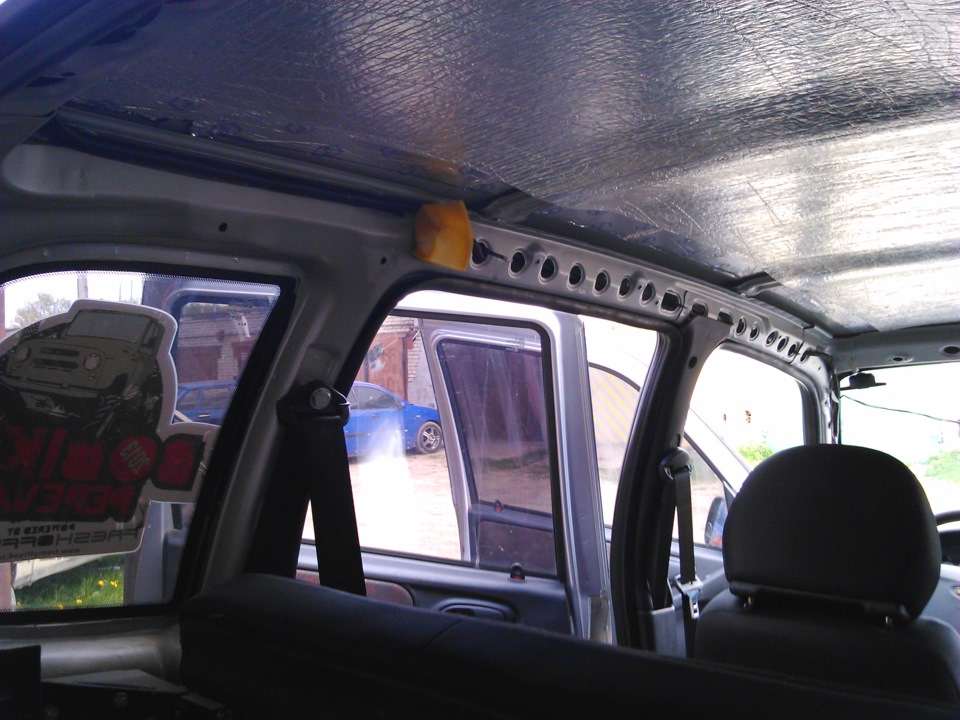

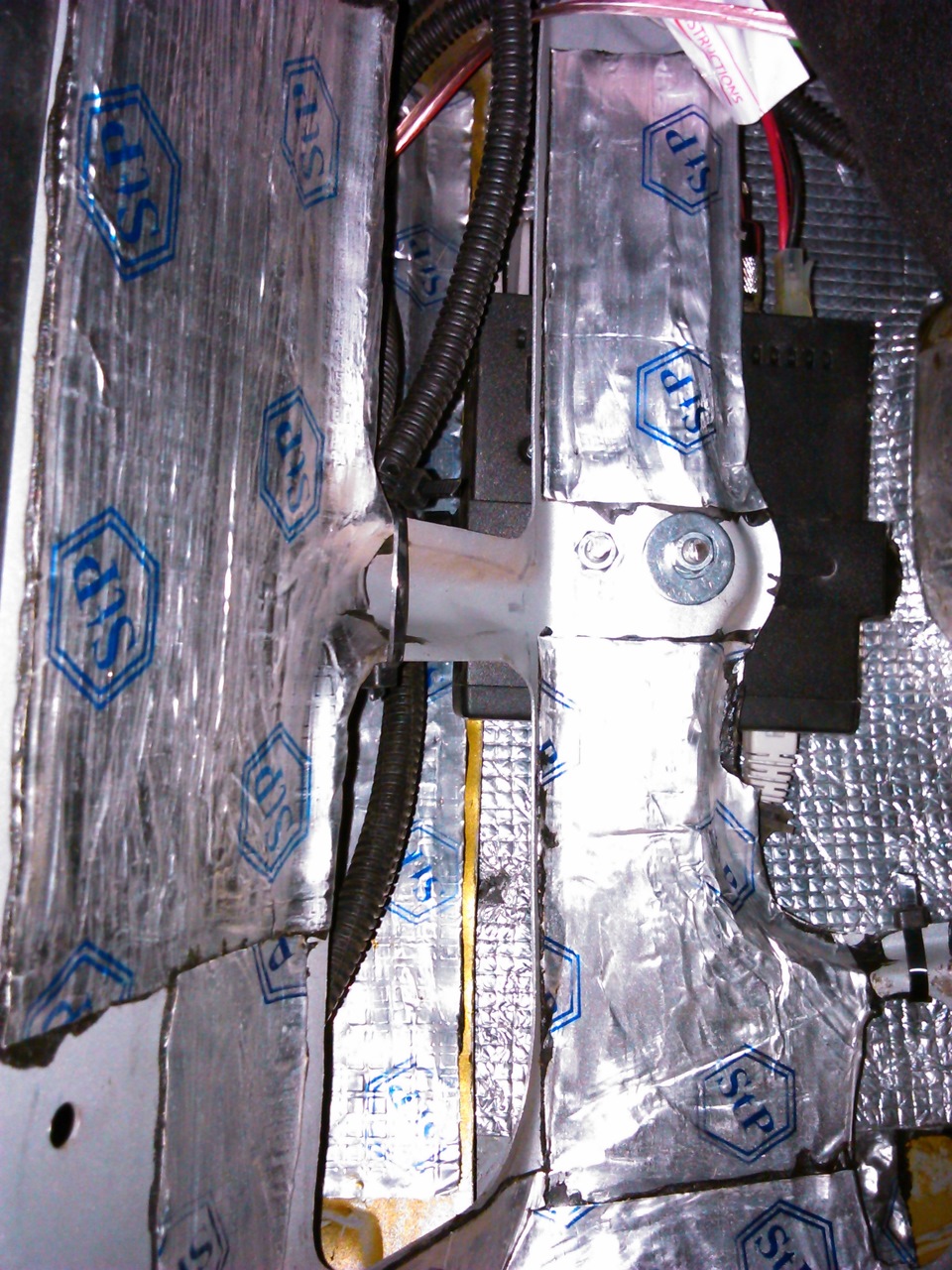

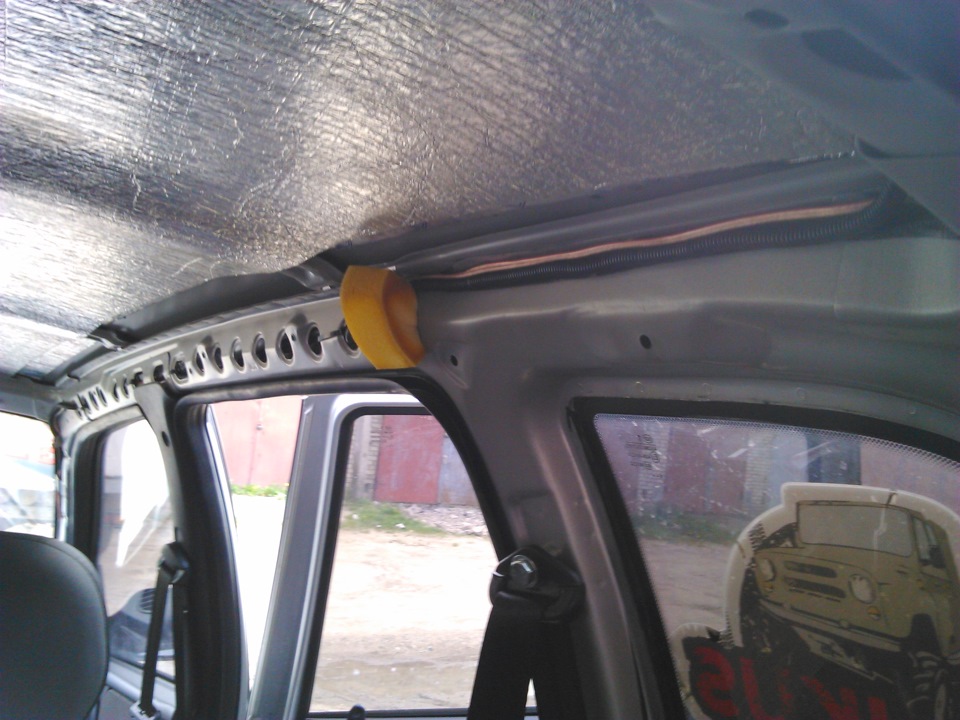

Власне ця модель мені сподобалася тим, що модуль управління маєскромні габарити, але головне те, що вч-блок можна поставити ближчедо антени, і ще при цьому гарненько його сховати.При цьому виникаєпитання динаміка, з коробки він в вч-модулі, але можна так самопідключити виносний. Не вирішив все змонтувати як належить. Вч-блоквирішив розмістити в задньому крилі, для цього туди простягнувдроти живлення в 2, 5 кв.Мм. Від акумулятора, очевидно черездодатковий запобіжник, звичайнісінький комп'ютерний пачкорд дляз'єднання модуля управління з вч-блоком, і дроти для виносногодинаміка. Тяг "красиво", в гофрах, з кріпленням де тільки можна.Шлях вибрав через стелю, чогось мені так було зручніше.

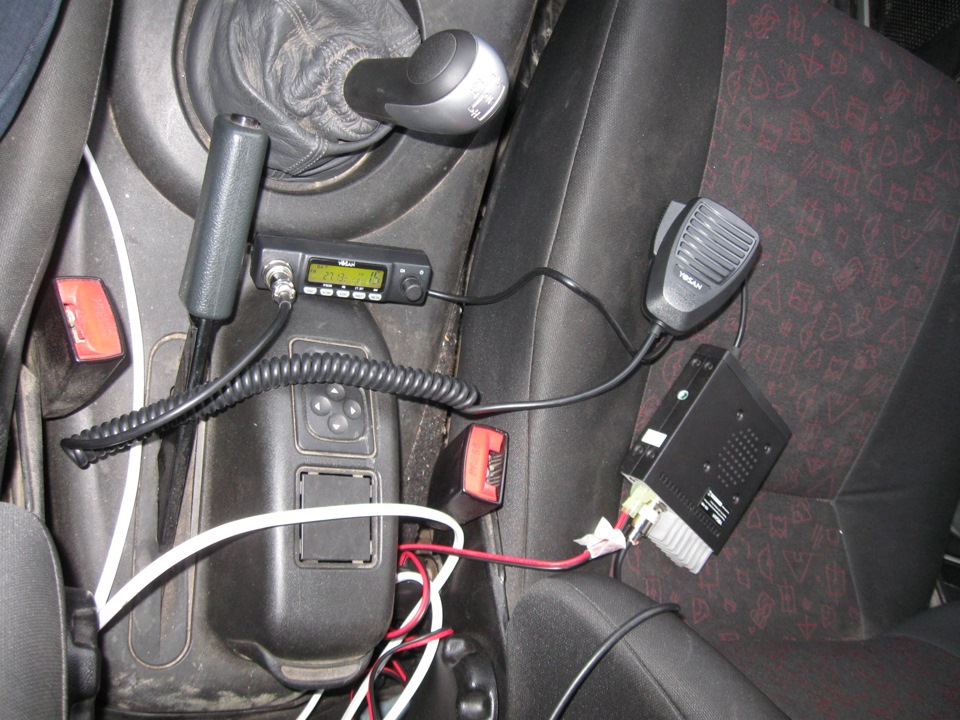

Власне кілька фоток як це виглядало. Пристосування органівуправління рацією. Зовнішній динамік взяв від колонки "соня", щозавалявся в засіках. Динамік добротний скажу я вам, дужесподобалося як з нього чути, набагато краще ніж з маленькогорідного. 351020, 931915, 110701
Динамік з колонок:А далі стало питання куди тепер все цезафіксувати. Є таке не зовсім зрозуміле мені місце в шевику, якпопільничка. Річ у принципі марна. А прикурювач, від якого можназапитати якийсь зарядник, то взагалі незручно розташований. Для тиххто не в курсі або 3-5 передача на кпп або заряджати телефон. Осьпід всю цю справу я вирішив докорінно переробити цю частину.
Власне рідний вузол був успішно демонтований і відкладений убік, ана його місце почав випилювати з листа жерсті кришечку, в якузгодом були імплантовані динамік для рації, модуль управліннярацією, три живлення usb формату, один прикурювач і ще однадодаткова розетка на 12В.
Знов таки фотки цього невигадливого процесу:> Робив це все якразперед поїздкою, тому не встиг пофарбувати або плівкою затягнути, треба буде це зробити напевно, але поки що воно виглядає саме так.дуже зручно насправді. Єдино що я побоявся постійно тримати піднапругою usb адаптери, мало чого їм зайде, і підключив їх черезреле, яке включається разом із запалюванням.
Ось така моя історія з організації СБ-зв'язку./p>
Коментарі12
Добрий день! Підкажи будь ласка як рація? Варто купувати чи ні?! Розглядаю до покупки саме таку
Таке кльове обладнання, так класно встановлено. Всі роботи зводить нанівець установка антени. Гірше місце, ніж це, може бути тільки на бампер.
не згоден, звичайно якщо треба робити дальні проходи, то тоді так. а для зв'язку між екіпажами - цілком добре працює. установка антени на оффроудной машині це компроміс, з одного боку треба вище і по центру, але з іншого боку при цьому Не знести анте...
Все те так, та не так. Про діаграму спрямованості, в твоєму випадку, я мовчу, а от фальшмаса на антені це факт... Ну а там - господар пан. У лісах найкраще використовувати УКХ на 433 МГц , З виносною антеною в 35см вона творить дива.
Або можна було використовувати Lemm AT-1002 mini turbo встановлену на даху. За висотою була б меншою, а за ефективністю кращою.
а що за USB такі? Можна детальніше? Де купити?)
Найзвичайніші китайські, просто трохи доопрацювання на підключення до дротів а не в прикурювач. Алгоритм простий, розібрати, припаяти дроти для харчування, зібрати назад.
відмінний варіант! для обтягнути вже сказано. / вам з моделлю рації пощастило, я свій вектор не придумаю куди штовхнути (
одобрямс
Можна шкірою обклеїти в колір чохлів ручок кпп. Добре вийшло, легкий доступ до всього. А рідна попільничка з прикурюванням тільки робить нерви.
Зі шкірою - варіант.
так, або шкірою, або - простіше - плівкою. Фактуру будь-яку можна підібрати, а ціна - копійки.
