Повний список вимог:< br/>
— Встановлення в штатне місце з мінімальним втручанням у штатнісистеми
— Автоматичне включення ДХО при запуску двигуна
— Вимкнення/зменшення яскравості ДХО при включенні габаритів таголовного світла
— Встановлення замість ламп PY21W
— З обманками, щоб не було помилок по лампах
З наборів ProBright під усі пункти підходить система TDRL-4, 5Proxima вартістю близько $ 150. У ній є як потрібні режими роботи, так і необхідний набір перехідників для встановлення в штатнімісця. Року" -
ProBright TDRL-4 Optima за $115.
ProBright TDRL-4 Optima

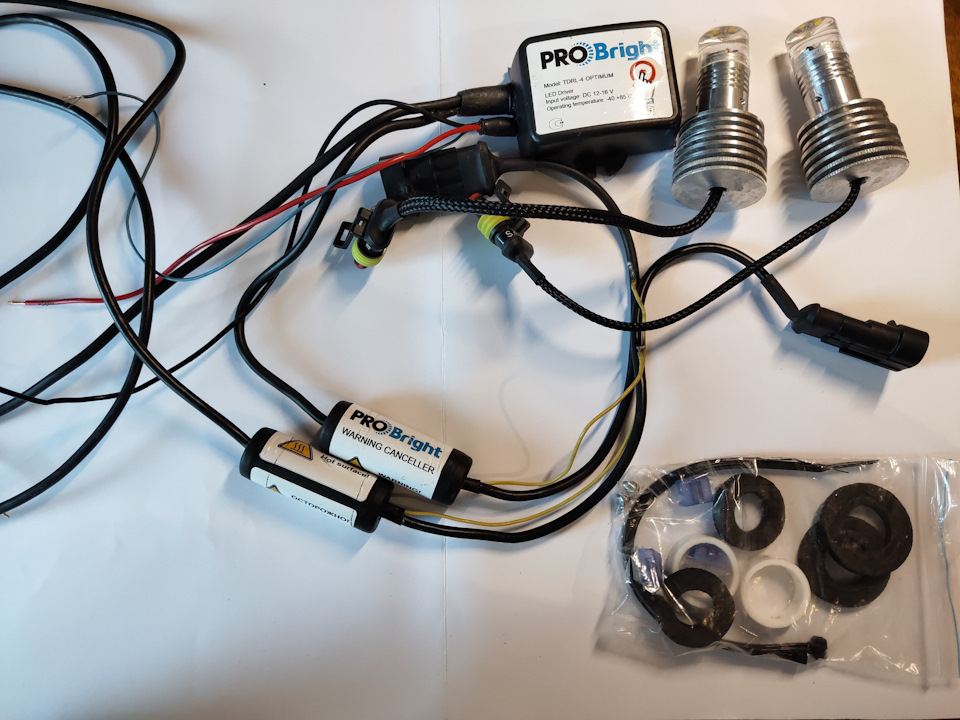

Комплект:мікропроцесорний блок керування з кнопкою налаштуваннярежимів, LED лампи нейтрально білого та жовтого світіння, перехідники для встановлення в штатні місця (гумки-прокладки, "адаптери LED" — білі пластикові кільця, 3М кліпси для підключеннядо проводки та кілька стяжок.)
Зібрав за інструкцією та приміряв на штатні місця — вилізли кількапроблем:
Перша — бовтаються як р. У ополонці, отвір під лампу у півтора разибільше, ніж діаметр кріплення LED лампи. Крім того, навітьнайбільший по діаметру ущільнювач не перекриває повністю весьотвір. Друга — гвинти-фіксатори, якими LED лампа тримається вкорпусі фари, точно потрапляють на контакти штатної лампи. Аджевони вкручені в цілісний алюмінієвий корпус LED лампи і замикаютьланцюг поворотника коротко. Звичайно, це не буде проблемою, якщовідкусити проводку від роз'єму лампи, але це не наш випадок)

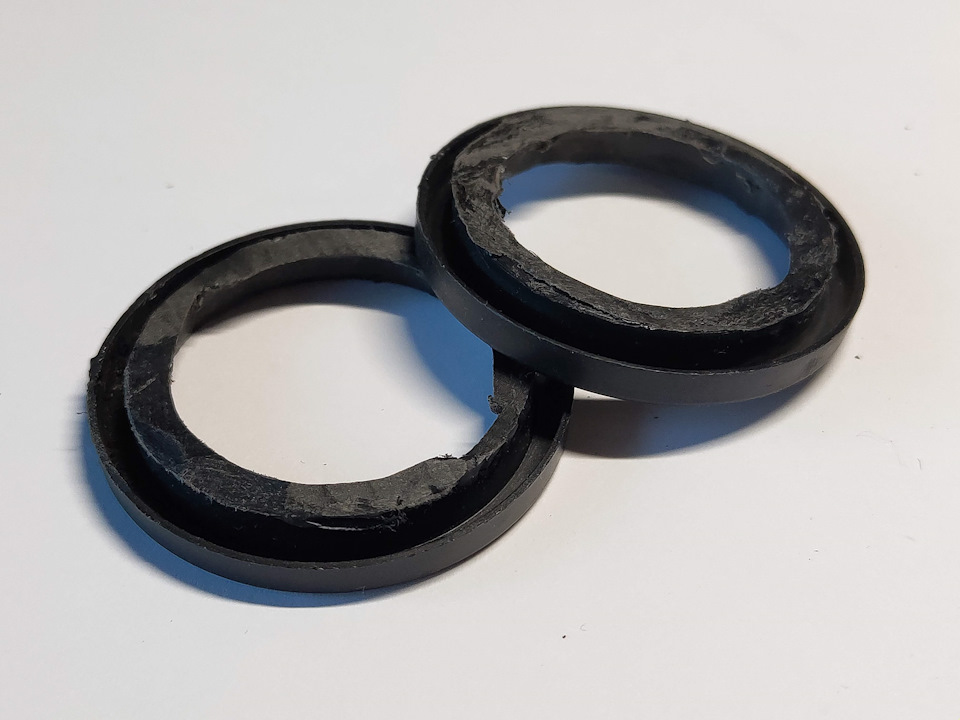

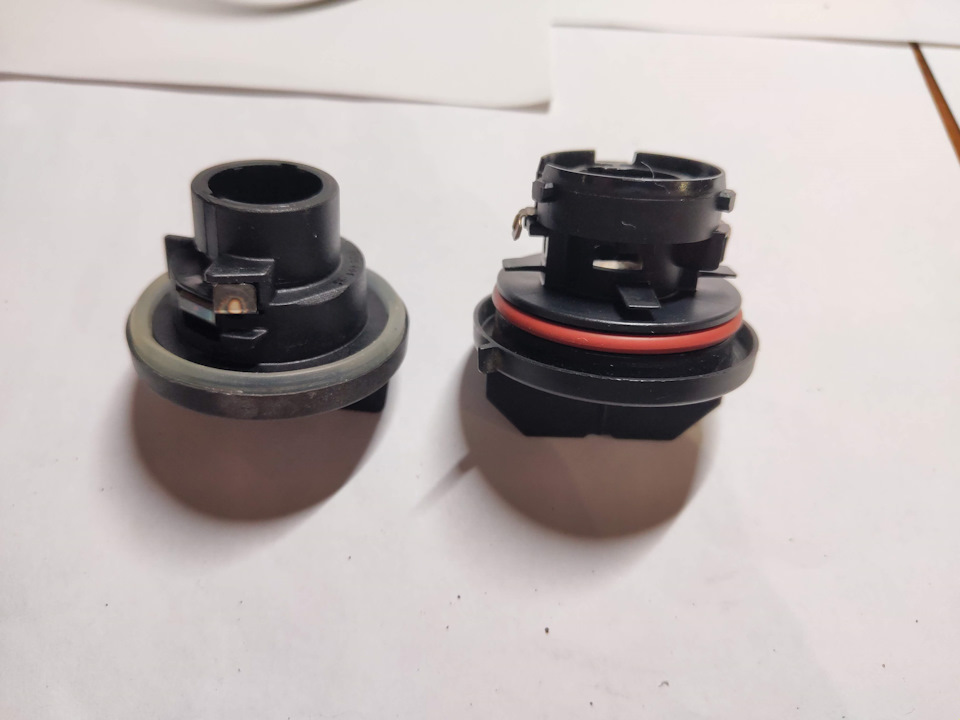

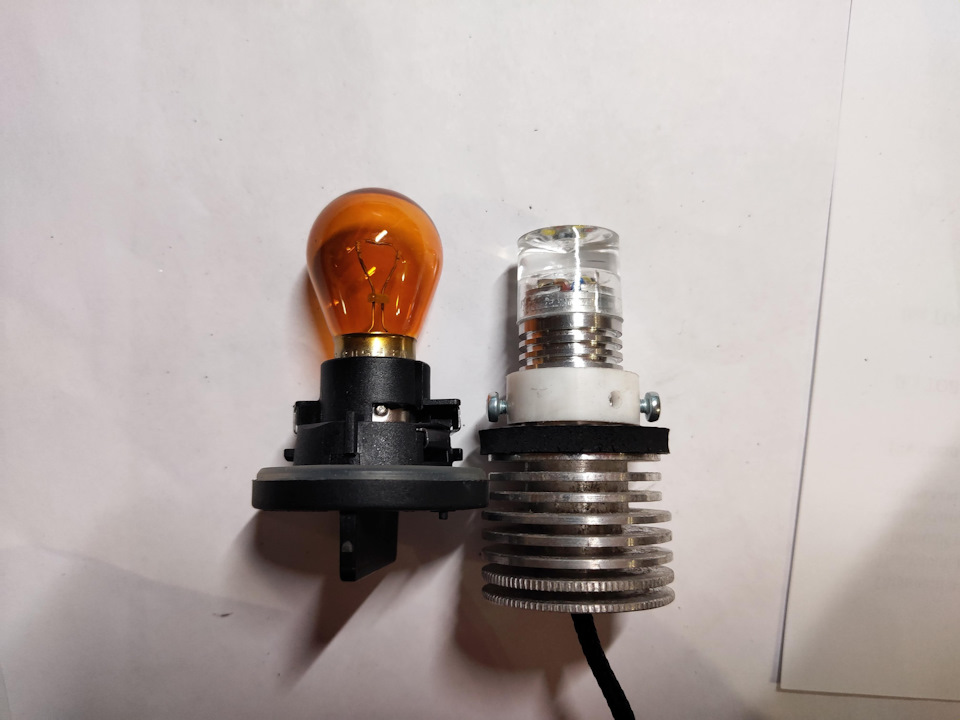

Оригінальна лампа і штатне складання LED лампи для встановлення якPY21W Проблема замикання вирішується заміною металевих гвинтів М3на пластикові. Тепер залишається вирішити проблему з ущільненням, щоб все було щільно і герметично. Я і не розраховував, що все станеяк треба, тому заздалегідь купив пару додаткових кришок-патронівдля ламп поворотників, щоб якщо доведеться щось підганяти ізрощувати з кришкою, то не чіпати оригінальні. І тут, як завжди, невсе так просто) Кришки на фари w209 бувають різні (нежданчик! ):Зліва оригінальна кришка, праворуч - донор зрозбирання Але і ці кришки стали в нагоді - не повністю, але з їхнижньої частини вийшов відмінний перехідник, в який стала і штатнагумка-ущільнювач і LED лампа зі своїм ущільнювачем. Зрізав зайвезверху по лінії червоного кільця ущільнювача і обрізав ручку-лопатьзнизу:Тепер в ці перехідники встановлюються штатні ущільнювальнігумки, а в його внутрішню частину стає ущільнювач LED лампи.Bingo!

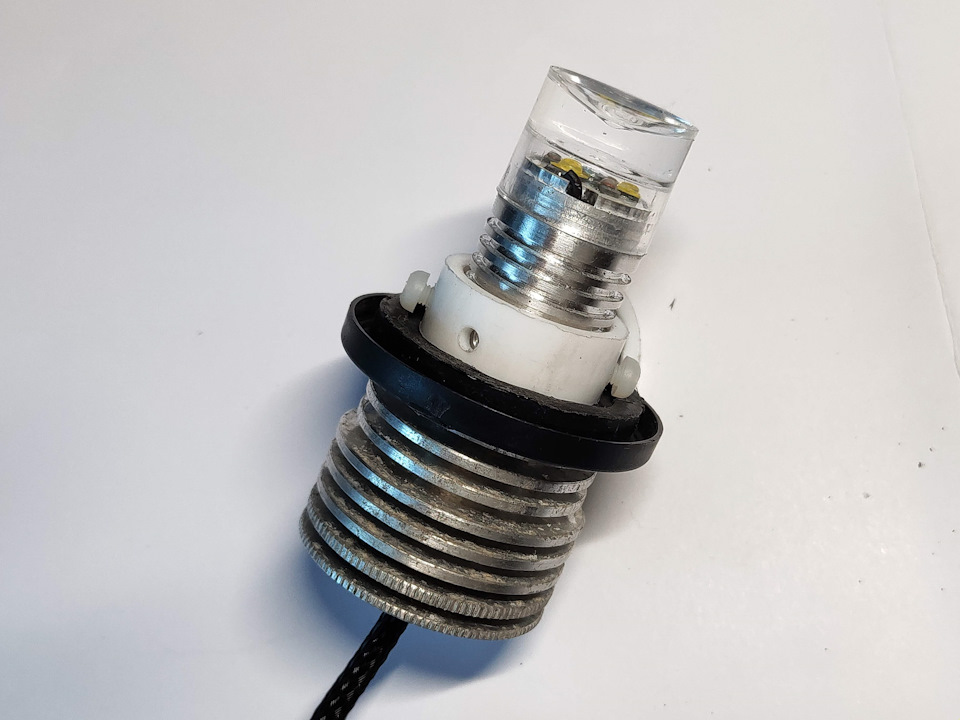

Перехідники на місці та пластикові гвинти М3
Монтаж особливих проблем не викликав. Для підключення знайшов упередньому блоці запобіжників вільне місце з лінією 15R (включеннязапалювання) - відсутній запобіжник для TELE Aid, до нього іввімкнувся. Запобіжник як за інструкцією — 3А:Запчастини нафото:A0025421419, CRD007
Провід нарощував за допомогою обтискних втулок з термоусадкою ішаром, що герметизує, — рекомендую до використання замість скрутокз ізолентою:Маса - з корпусу, звичайно. Проводка в гофрі прокладенавздовж штатної. Обманки притягнуті хомутами до металевих частинкузова. Вони можуть нагріватися під час роботиповоротників:Центральний блок закріплений знизу до телевізора.Налаштовувати зручно, для цього на корпусі є прихована піднаклейкою кнопка. Включення в штатну проводку поворотників ігабаритів за допомогою комплектних затискних 3М адаптерів:Крайнідроти - поворотник і габарит До речі, роз'єми на лівій та правійфарах не дзеркальні, тобто. Фару можна підключити як праворуч так ізліва.
В результаті, лампи сіли на штатні місця зі збереженнямгерметизації та можливістю гарячої заміни на штатні лампиповоротників:
< /p>
Фінальне складання
Встановлено
Настроєний режим роботи:
— ДХО включаються за рівнем напруги (варіанти — завжди або приперевищенні/12, 8В/13, 0В/13, 2В). З працюючим генератором напруга вланцюзі 14В, тому тут вибрав 13, 0В, щоб вимикалися раніше.Увімкнення та вимкнення у будь-якому випадку відбувається іззатримкою в 4-5 секунд.
— При включенні габаритів і головного світла зменшують яскравість (варіанти — вимкнено/зменшена яскравість).
— При включенні поворотника білий ДХО вимикається і блимає жовтим.Працює як тут, тільки фари у мене без перегородки між поворотникомта іншою частиною:
