Після допомоги, і програмної активації aux, було рішення ускладати блютуз. Схем і варіантів досить багато гуляє на просторахінтернету.
Для себе хотів все реалізувати без особливого колгоспу, зберегтивсі функції рідної магнітоли, а китайську з блютузом, мп3 нерозглядав у принципі. Додатково підключив ще мікрофон, тепер умашині з'явився Hansfree))) usb вхід на модулі не підключав, логічно подумав, що у мене немає жодної флешки з музикою.

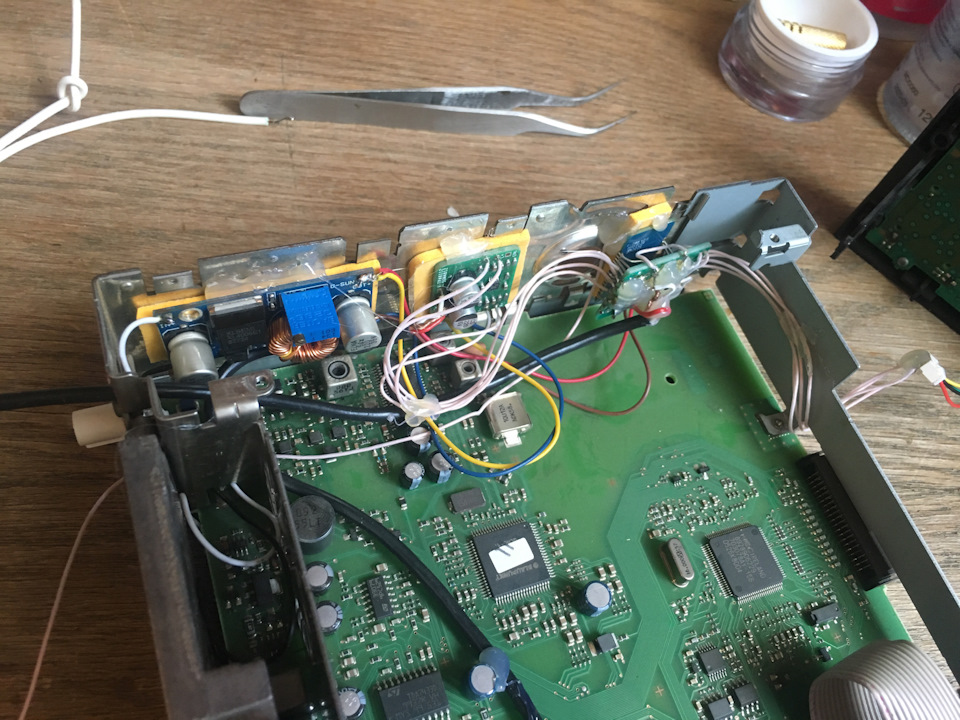

У першій частині в коментарях писали, що не зручний цей модуль томущо кожного разу потрібно цей модуль включати в ручну і підключатипристрій Є схема Харчування цього модуля, включається сам приподачі напруги (запитаний від 11 ноги магнітоли) iPhone необхіднобуло тільки вперше підконектити вручну в наступні рази сампідключається.

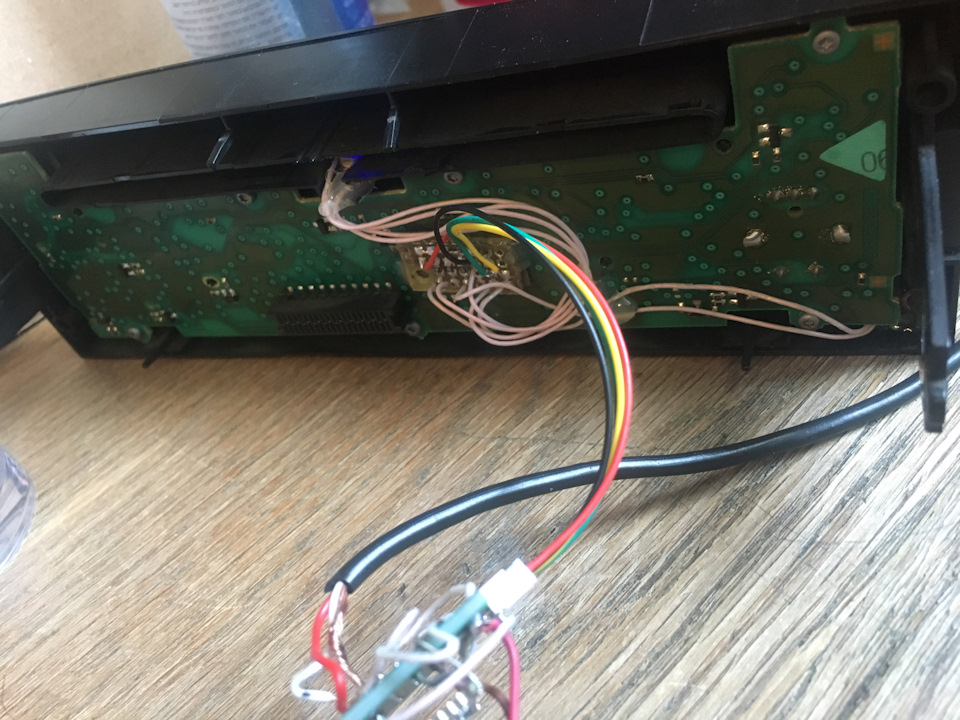

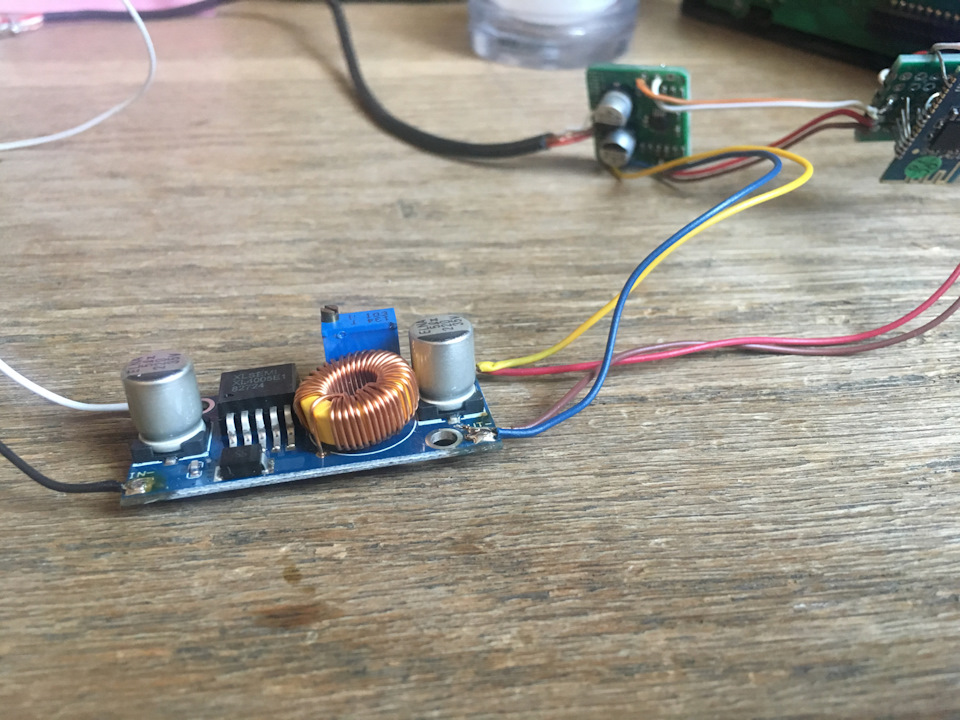

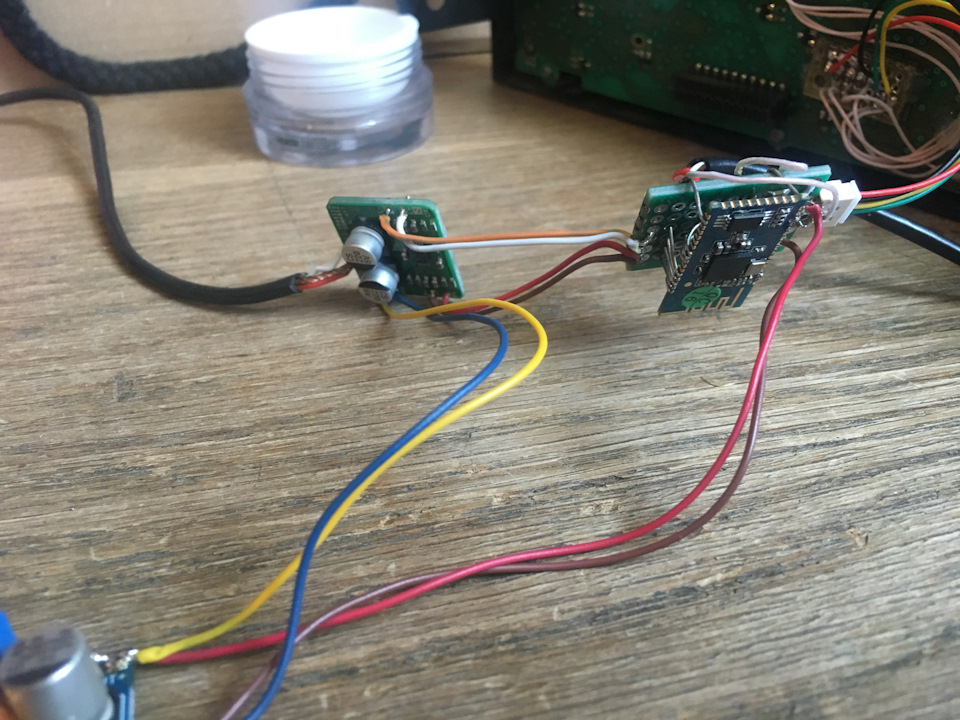

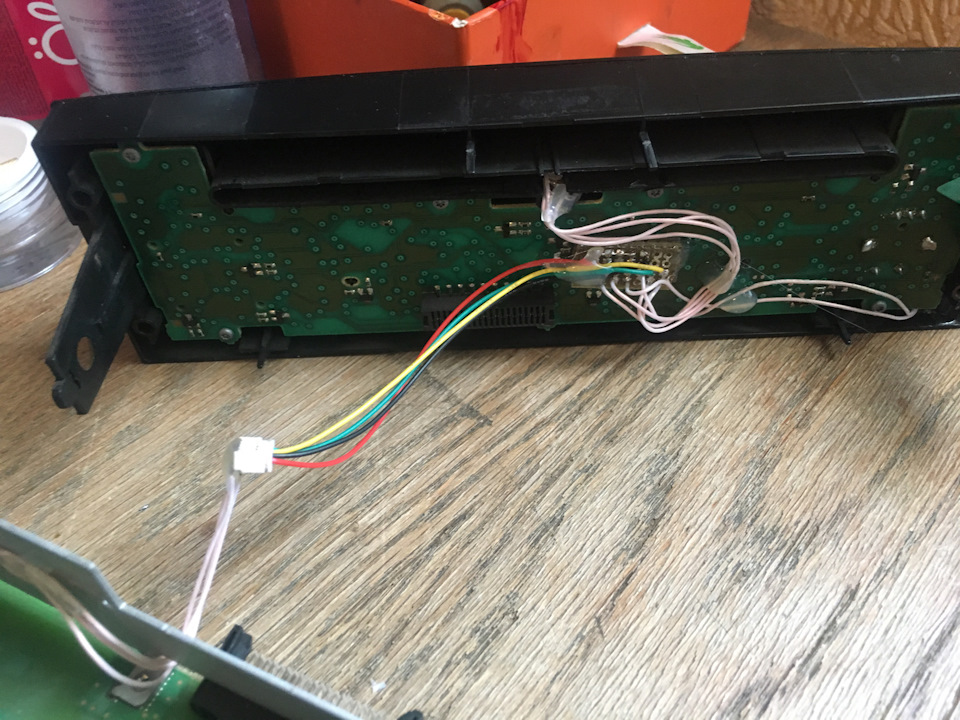

Рада на майбутнє:купуйте сам модуль разом з обв'язкою длямікрофона, підсилювачем і регулятором напруги. Все йде на однійплаті, головне правильно вибрати напругу. З усіх кнопок модулявивів лише пуск/пауза, доки жодного разу їй не довелосякористуватися. Навіщо вивів? Вона відповідає за коннект допристроїв - довге натискання.
Коментарі10
не зрозумію у мене магнітола була RD4 там і блютуз працював і USB
Можливо вже стоїть китай, а можливо якась модифікація. Бачив, що деякі моделі не мали висновку usb, а всередині магнітоли розпаювання стояла.
все в рідні, аукс і юсб відразу в гнізді де підлокітник
Так у тебе rd45 була а там як блютуз, юсб
rd4 100%, на магнітолі на наклейці написано RD4, І юсб працювало і аукс і блютус
Існують комплектації РД 4 з додатковим блоком nomade(USB Bluetooth), швидше за все твій випадок
Можливо цілком, і юсб працює і аукс і це із заводу
хороша робота, а, головне вперше побачив людину, яка подбала і про якість по bt!завжди вважав що українці в електроніці молодці!Я теж планую прикрутити bt на aptx, але без підсилювача, вважаєте прям необхідно?
Думаю, так Зараз навіть з ним не скажу що особливо голосно, харчування на все виставив 3.5 вольта. Зазвичай всі модулі мають вихід не особливо потужний, на навушники не вистачить. І є особливість - вихід з модуля йде ось такий -L + L , -R +R, тупу з'...
точно, забув про вихід, балансний ж .а не думали про рішення, коли L-і L+ на звичайне резистивне навантаження садити і з її середини через розділовий конденсатор на вхід tda? Прямо під руку потрапила вдала схема елементів i.imgur. com/6wE8Vsh.png
