Вітаю всіх, прекрасного вам настрою хлопчики та дівчатка, пані тапанове, сери та серіхи!

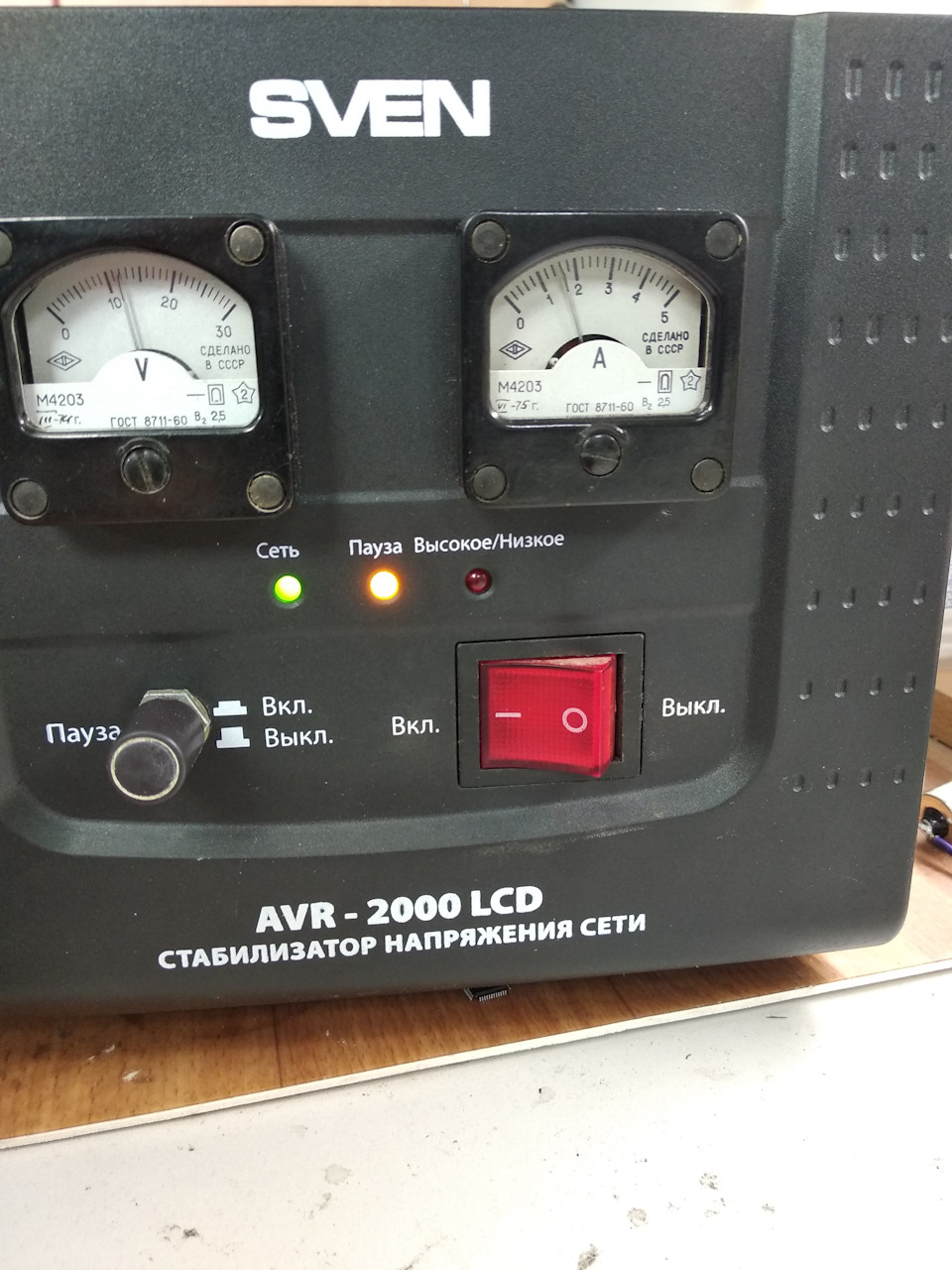

Давно хотів собі зарядку, але всі руки не доходили, хотілося саметрансформаторну, на стрілочних приладах, олд вилиць так би мовити.Готовий пристрій, написи не відповідають, це всього лише корпус.додано захист від переполюсовки

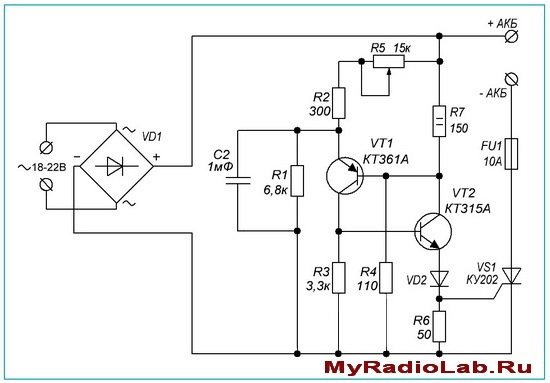

Власне сама схема

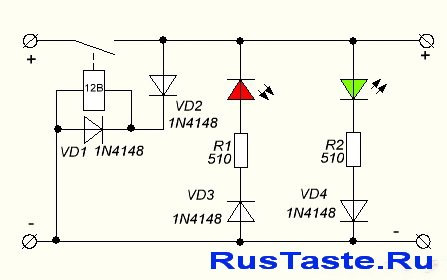

Схема захисту
Усю цю справу я зібрав на макетці, не бачу сенсу цькувати плату длятакого кол-ва деталей .
У результаті вийшла зарядка з регулюванням струму до 10ампер таіндикаторами від переполюсовки

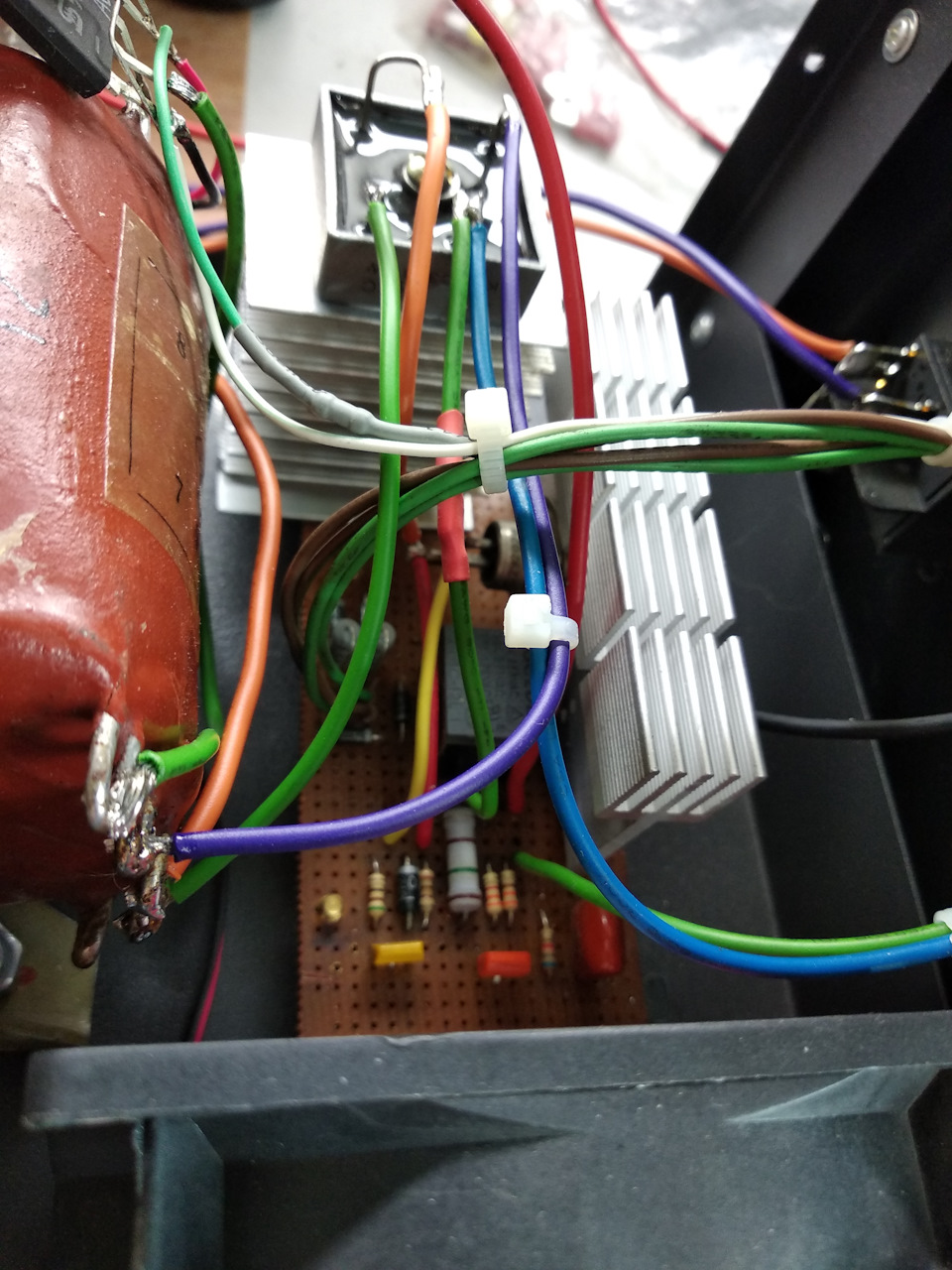

Тиристор на радіаторі, міст ще на більшому радіаторі
Був взято корпус від стабілізатора "свин" все це добро туди успішновсунуто. p>

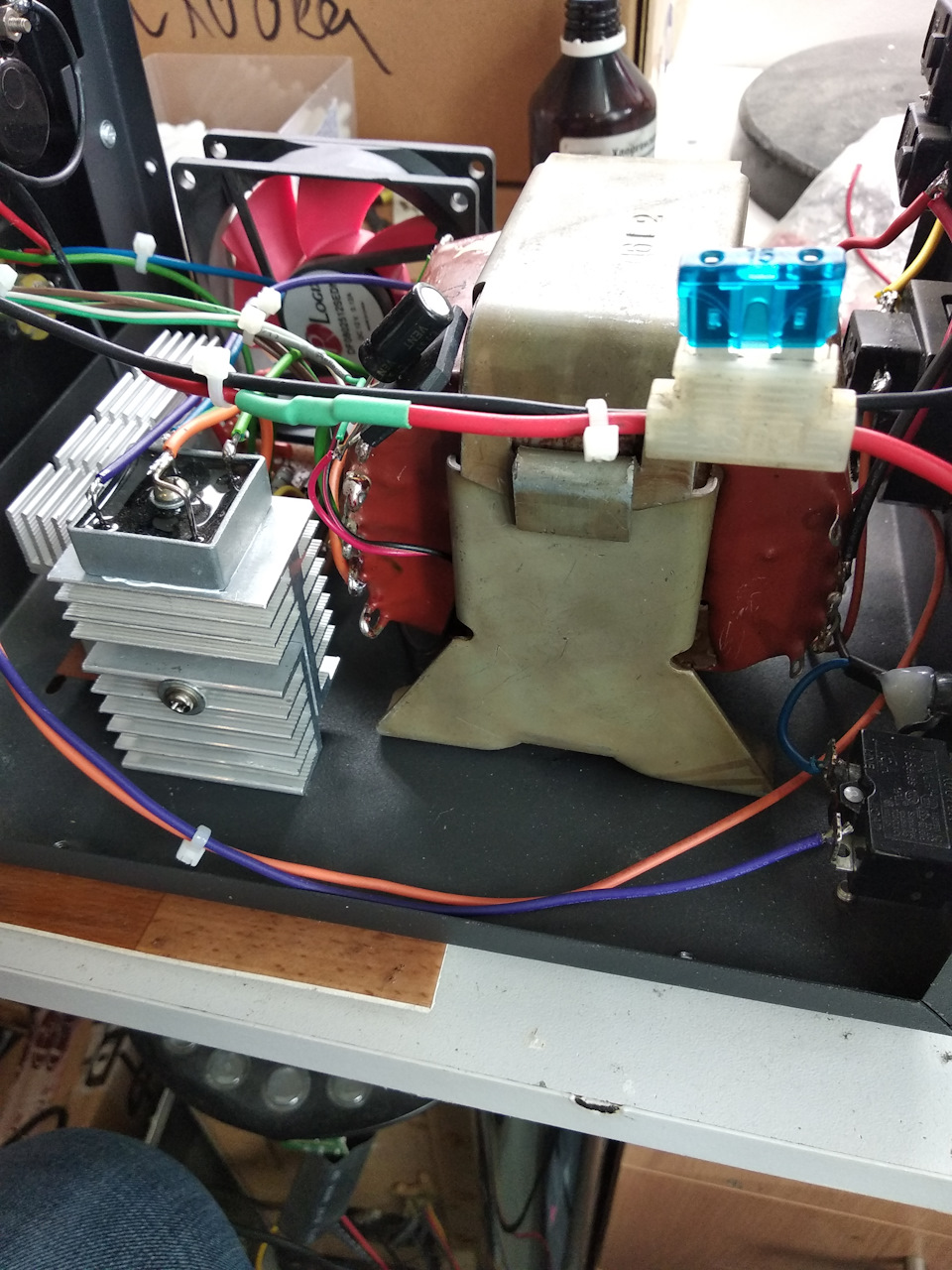

Міст на великому радіаторі
Друга проблема яка мене чекала, це все ж таки надмірне нагрівання взакритому корпусі, вирішив просто, поставив комп'ютерний кулер, на7 вольт, в результаті він ледве обертається і його не чути, а тепловідводиться відмінно, я перевіряв термопарою до і після.
Червоний діод каже що треба замінити полярність
А тут все як треба
Всім добра!
Коментарі2
Збирав я зарядку за цією схемою, але плавного регулювання струму досягти не вдалося. Стрибком змінювалося від 0 до 3-4 А і потім вузький діапазон плавного регулювання 4-6 А, потім знову різкий стрибок до максимуму. Бився пару днів і потім благополучн...
Переробка з АТХ блоку у мене теж є, але я хотів саме трансформаторну, тому що хотів. А ось щодо плавного регулювання, у мене все чітко
