Постійно забуваю я про це ближнє світло ... Виїжджаю, і практичнозавжди забуваю його включати. так як ДХО конструкцією непередбачені, а пам'ять у мене куряча, вирішив пошукати в інтернетіщо можна придумати по з цього приводу… виявляється я не один такий, і вже дуже багато різних способів вирішення даної проблеми…зупинився я на ШИМ регуляторі далекого світла. Умови (включенозапалення, гасне лампа тиску масла, опущений ручник)
-вимикається сам коли вмикається ближній або дальній, глушитьсядвигун, піднімається ручник

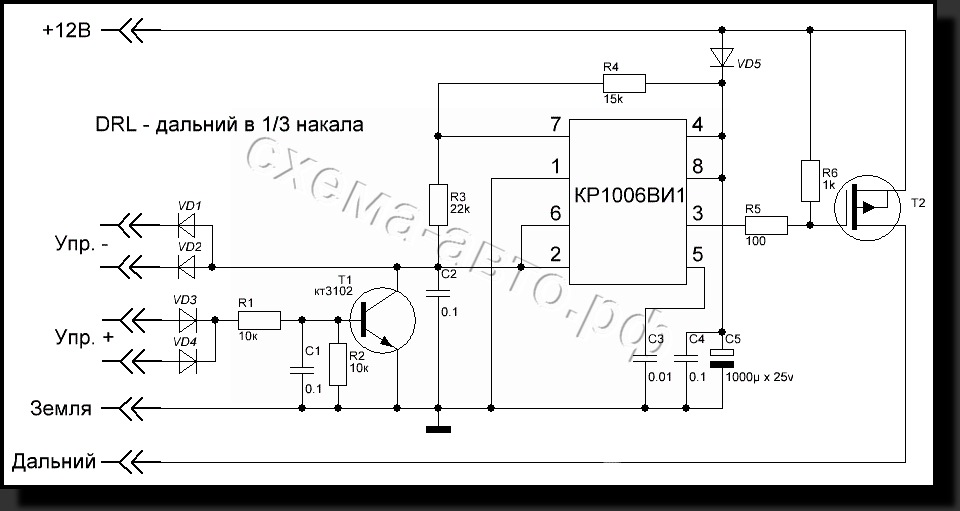

Схема досить проста, витрати на деталі мінімальні Відразу вибачаюсяза якість фотографій. Схема підключаю для перевірки.

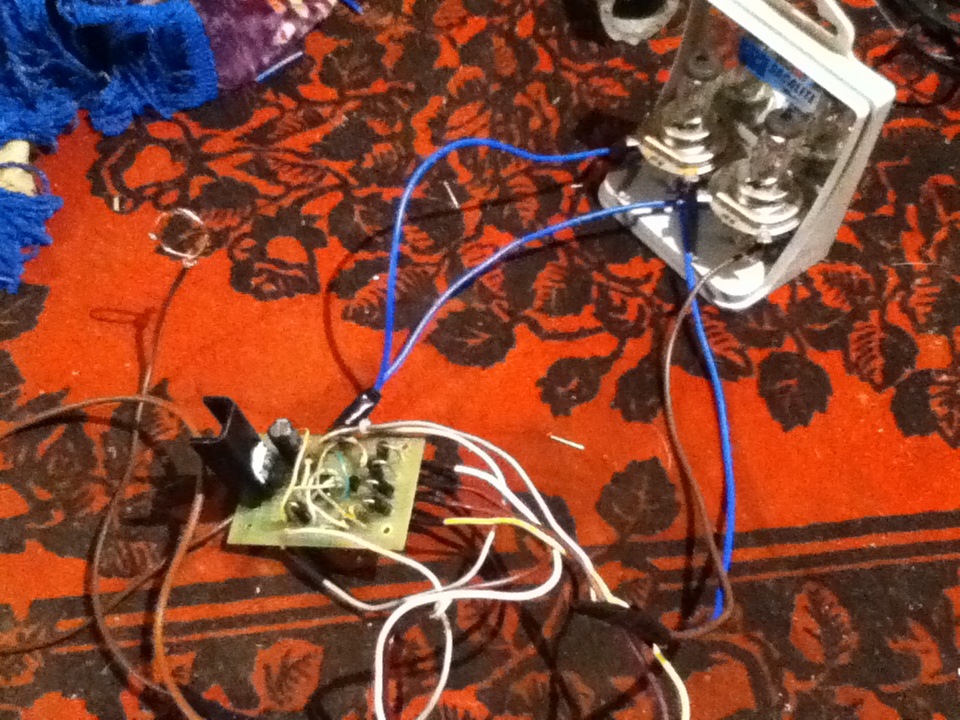

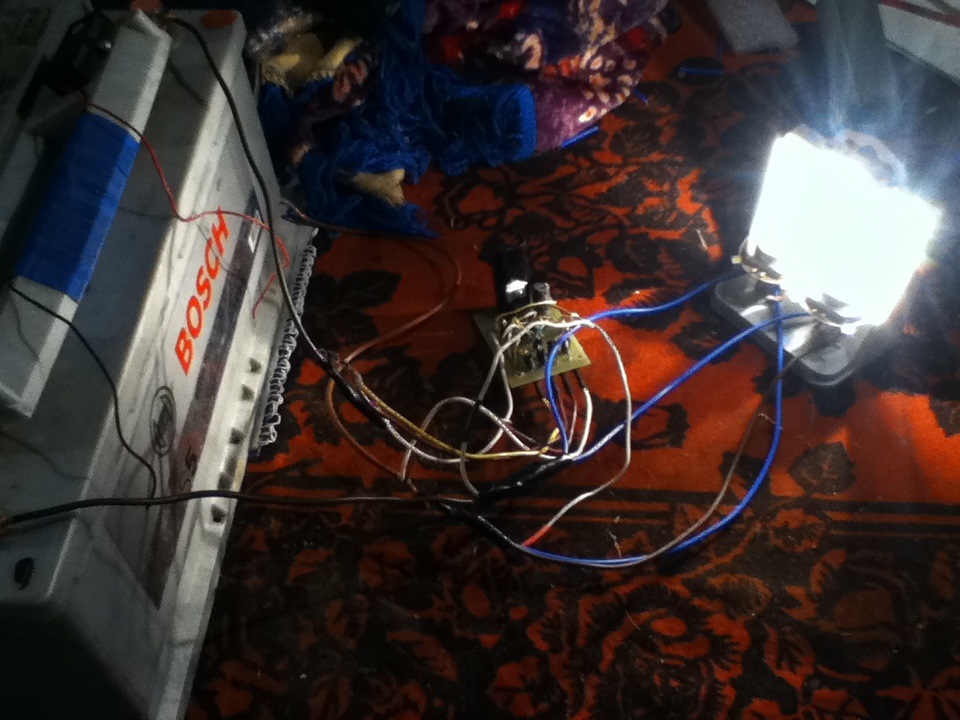

Не було в мене бажання труїти доріжки, зробив усе старим добримметодом на перемичках проводах, норм.. Працюватиме, перевірив настарих лампах — працює, світло дійсно, десь третина розжарення, заяскравістю аналогічно з ближнім. У планах засунути все це вкоробочку від блоку живлення, та й відповідно імплантувати впроводку мого Дракоші.
Коментарі12
Також таку схему збирав, працює відмінно.
Працює схема нормально? У мене трохи змінена з можливістю регулювати від 2 вольт до 7в вихід на лампу і розгойдування полевиків зроблено нормально. Використовував 2 польовики irf5305 в паралелі і до них розгойдування на транзисторах кт315/361. при пі...
Так, працює норм. Ну, як для ДХО мені в принципі вистачає, регулювати начебто і не потрібно. І в мене теж цей звук присутній. Хз як прибрати.
Зрозуміло. Я пробував С2 збільшити до 0.22мкф - не допомогло. Зроблю заново за іншою схемою. Подивимося, що буде.
якщо вдасться виправити, напиши плз.
Напишу звичайно.
Ця схема робоча, але не зовсім вірна с4, с5 - це по суті фільтр живлення, але конденсатори повинні розташовуватися відразу після діода і для повноти картини (для нормального фільтра) не вистачає резистора перед конденсаторами. Я пробував поставити ці...
а як у схемі налаштовується відсоток заповнення шим, тобто чому світять на третину, адже немає ні підстроювального резистора ні кнопочки?
Мікросхема зрубує з 12вольт до 4х вольт. в цьому і весь прикол цієї схеми. немає навантаження як від резистора, вся схема практично не гріється. Споживання зовсім невисоке. А у випадку резистора він бере на себе все навантаження і тупо переводить її ...
зрозуміло, я дивився в першоджерелі схема-авто.рф/dxo-ili-shi…lnego-sveta-na-ne555.htmlа про те, що 4 Вольта звідки взяв, мультоком дивився? - типу імпульси рідше потужність нижче або навпаки.
так, там близько 4х вольт виходить., в Теорії задана певні параметри імпульсів при яких на виході виходить 1/3 від початкових параметрів. Ну якось так. У кухню процесу я особливо не вникав)
зрозуміло
